Simbología

Simbología. Simbología. Simbología. Simbología. Representación de esquemas. La representación de los diferentes circuitos o instalaciones eléctricas se le llama esquema. Estos esquemas pueden ser de varios tipos dependiendo de la simbología utilizada y el esquema que queremos representar.

tristessa-leon
Download Presentation

Simbología

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

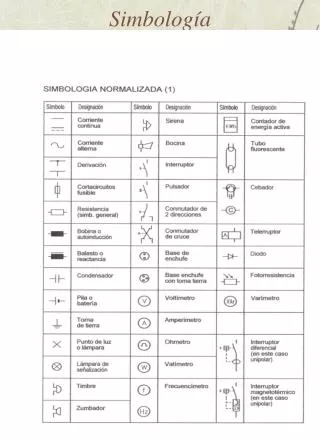

  1. Simbología

  2. Simbología

  3. Simbología

  4. Simbología

  5. Representación de esquemas La representación de los diferentes circuitos o instalaciones eléctricas se le llama esquema. Estos esquemas pueden ser de varios tipos dependiendo de la simbología utilizada y el esquema que queremos representar. Podemos citar: • Esquema funcional • Esquema multifilar. • Unifilar. • Topográfico Dentro de estos nos encontramos con variantes de los mismos. En las hojas siguientes se pueden ver algunos ejemplos.

  6. Representación de esquemas El esquema funcional presenta el circuito de una forma esquemática simple para su fácil interpretación. El esquema multifilar representa todo el conexionado del circuito, atendiendo a la situación real de los elementos dentro de éste. El esquema unifilar representa todos los conductores de un tramo por una sola línea, indicando el nº de conductores con trazos oblicuos sobre la línea. Se pueden utilizar junto a los topográficos. Los topográficos son los que representa la situación de los puntos de utilización y el trazado de las líneas.

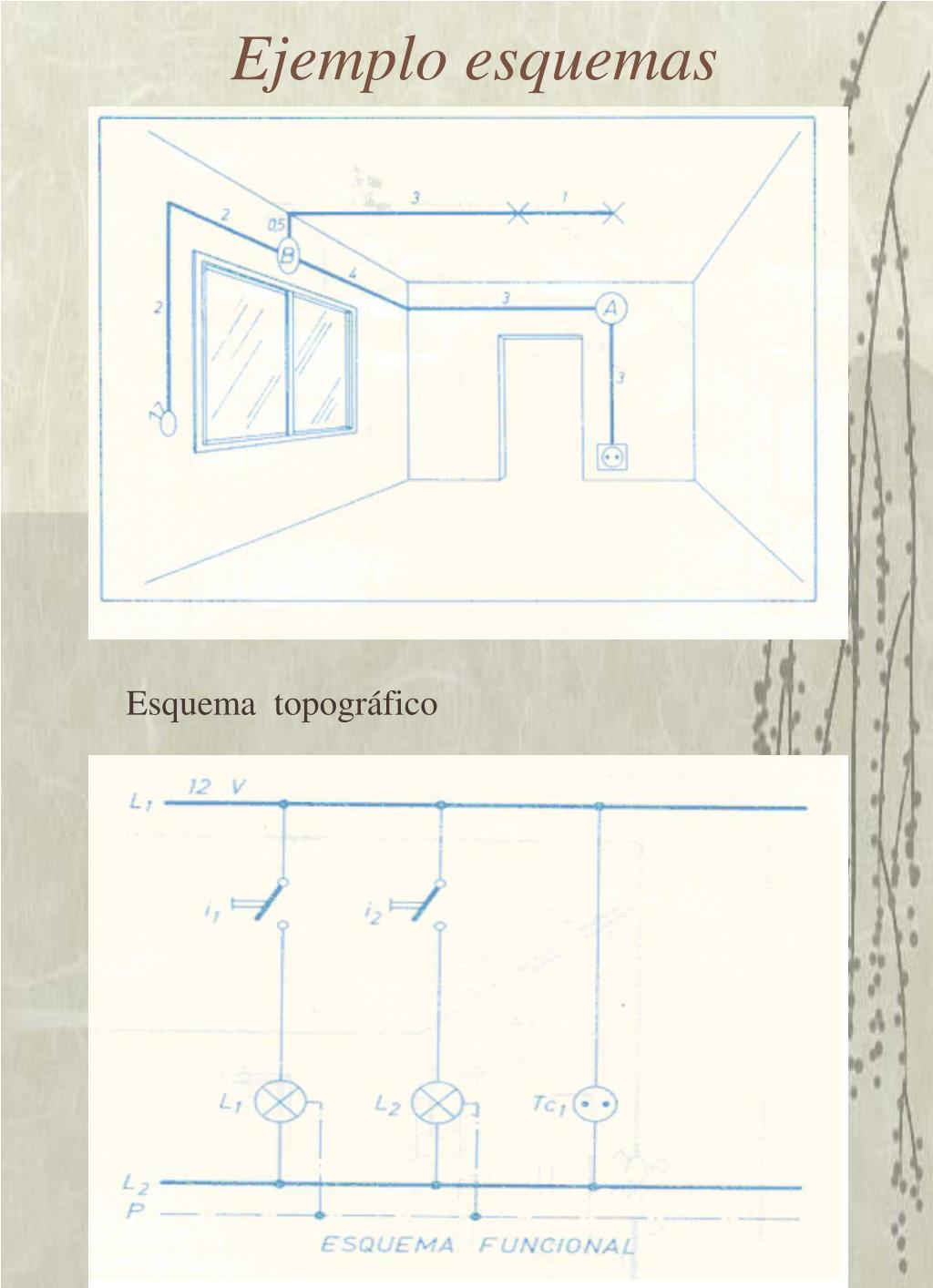

  7. Ejemplo esquemas Esquema topográfico

  8. Ejemplo esquemas

  9. Ejemplo esquemas Esquemas funcionales

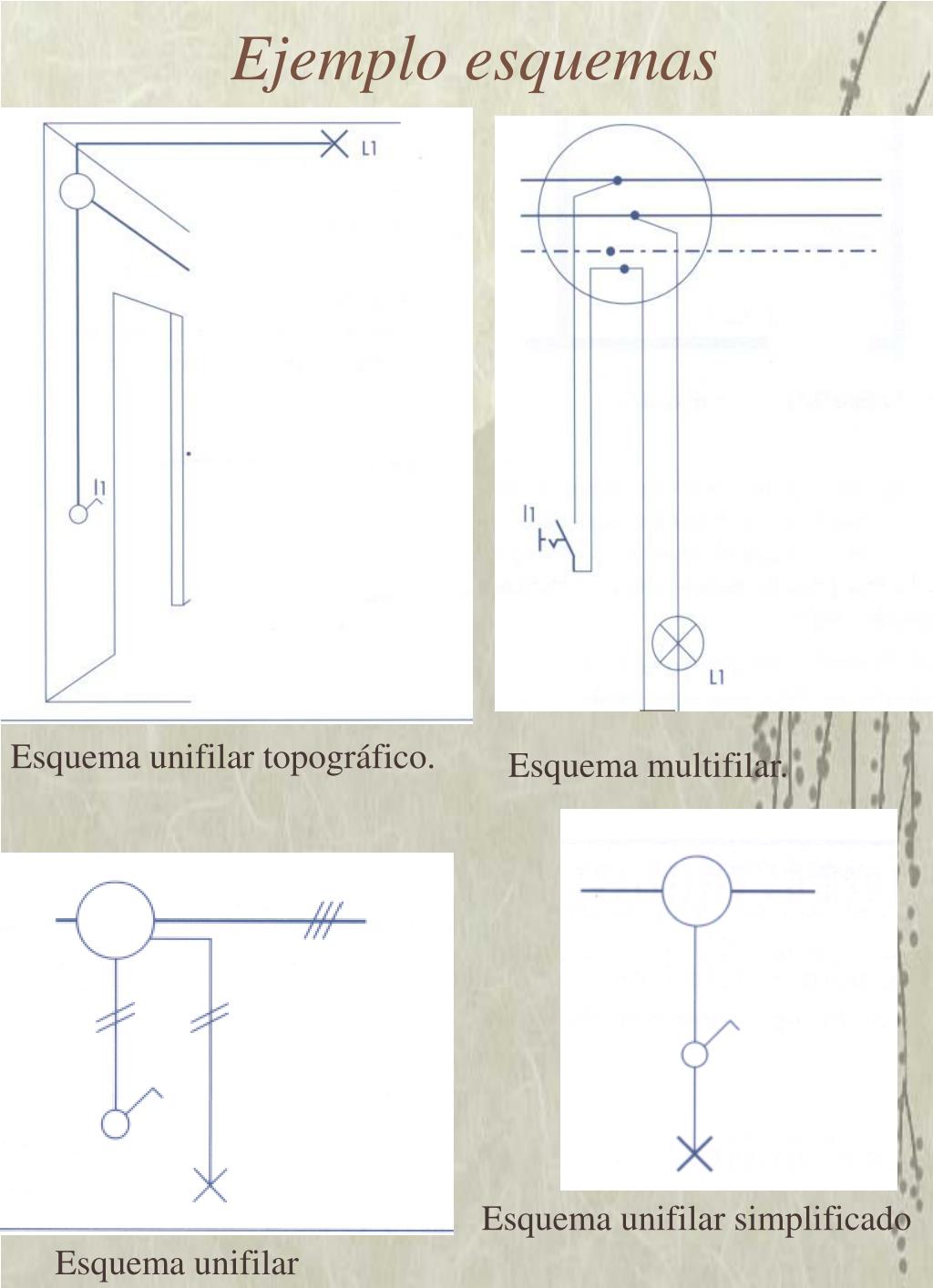

  10. Ejemplo esquemas Esquema unifilar topográfico. Esquema multifilar. Esquema unifilar simplificado Esquema unifilar

  11. Ejemplo esquemas

  12. Tubo fluorescente Condensador Reactancia Cebador Tubo fluorescente

  13. Conmutadas. Conmutada montaje largo Conmutada de puentes

  14. Conmutada varios puntos

  15. Telerruptor

  16. Telerruptor

  17. Telerruptor

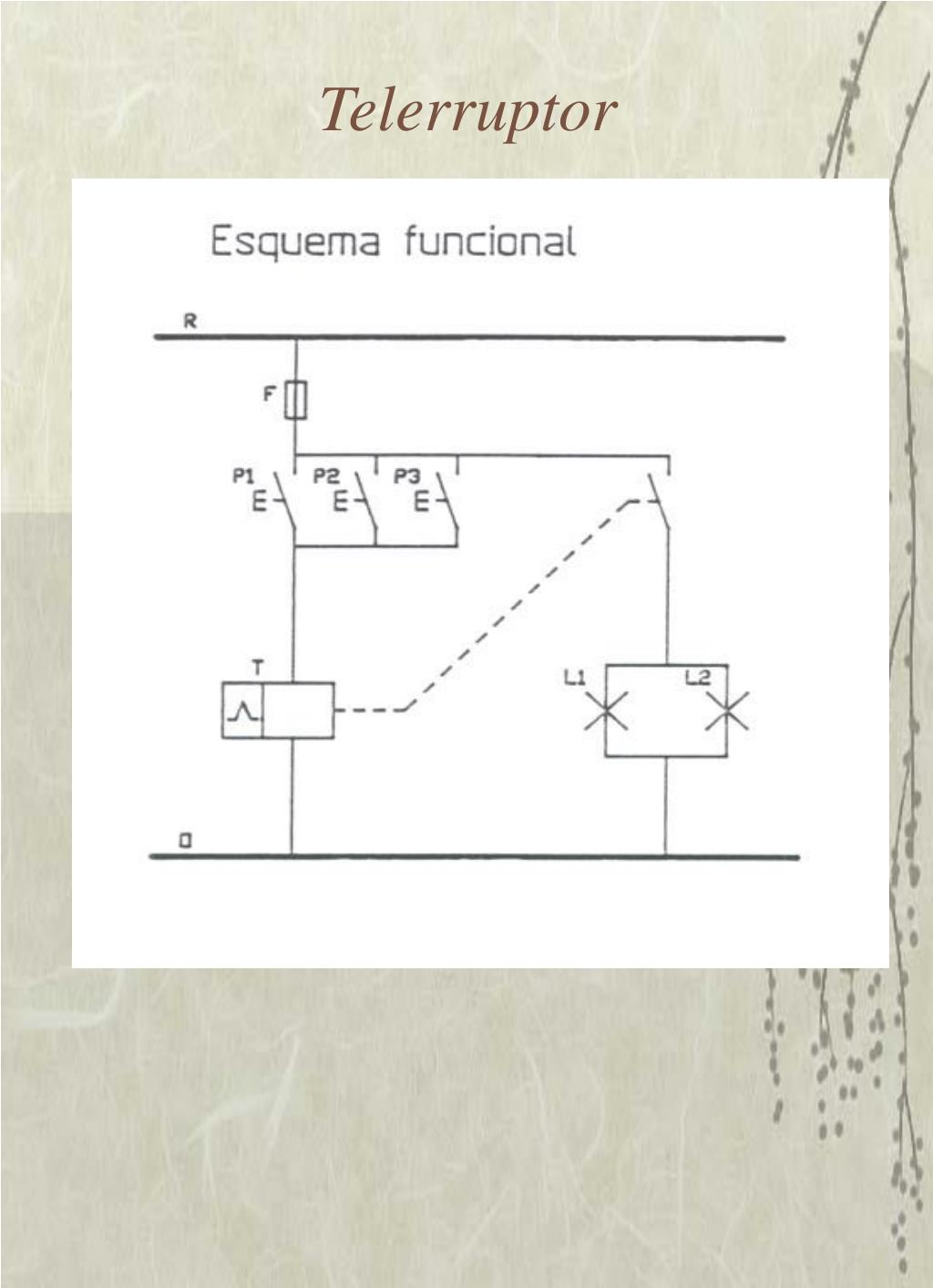

  18. Telerruptor. Esquema

  19. Automático de escalera

  20. Automático de escalera

  21. Automático de escalera

  22. Automático. Esquema1

  23. Automático. Esquema2

  24. Automático. Esquema3
