Proyecto Demostrador ICT Ultrarrápida

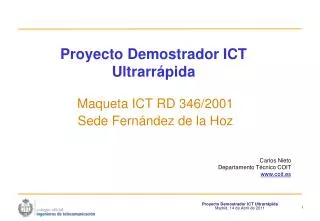

1. Proyecto Demostrador ICTUltrarrápida Maqueta ICT RD 346/2001 Sede Fernández de la Hoz Carlos Nieto Departamento Técnico COIT www.coit.es

2. Esquema General ICT RD 346/2011

3. Instalación • Instalación completa de todos los elementos reales de una ICT de acuerdo al RD 346/2011 • Funcional desde la entrada hasta las diferentes tomas • Dónde  Maqueta instalada en la sede del Departamento Técnico del COIT. • C/ Fernández de la Hoz, nº 7, 1º. Madrid • Visitas departamentotecnico@coit.es

4. Vista general registros y canalizaciones • Registros Secundarios • Ejemplo de los 3 tipos de registros secundarios posibles: • 45x45x15 cm • 50x70x15 cm • 55x100x15 cm • RTRs • Uno formado por una única envolvente de 50x60x8 cm • Otro formado por 2 envolventes de 50x30x8 cm • Tomas • Ejemplo de vivienda con 4 estancias • Canalizaciones • Canalización principal • Canalización secundaria • Canalización interior de usuario

5. Recintos de Telecomunicación 1 • Punto de Interconexión Fibra Óptica • Punto de interconexión de Fibra Óptica: con ejemplo para cables de acometida directamente a cada PAU, cable multifibra y cable multifibrapreconectorizado • Regletas de salida pares: cable multipar 50 pares • Punto de interconexión cables de pares trenzados: ejemplo de punto de interconexión terminado en conectores RJ45 hembras instalados en un rack • Red de cables coaxiales: se incluye la parte de operador con el amplificador correspondiente • En todos los casos se incluye también la parte de operador • RITI

6. Recintos de Telecomunicación 2 • Entradas reales de señal terrestre y una señal satélite • Red distribución RTV • Amplificadores monocanales • Amplificador FI y mezclador • Ejemplo SAFI • RITS

7. Registros secundarios 1 • Ejemplo en RegistroSecundario de 45x45x15 cm para dar servicio a 4 PAUs: • Distribución y derivación RTV • Distribución cables de pares trenzados (cable UTP cat6) • Distribución de cables de acometida de fibra óptica (2 fibras) en estrella hasta cada PAU, pasando por un registro de paso para dejar instalada la reserva. • Distribución cables coaxiales en estrella desde RITI. • Desde este registro se da servicio a los 2 PAUs que tenemos de ejemplo en la maqueta • 45X45X15 cm

8. Registros secundarios 2 • RegistroSecundario de 50x70x15 cm: • Distribución y derivación RTV para 4 PAUs • Distribución cables de pares (multipar 50 pares y regletas de segregación) • Distribución de cable multifibra segregado por fusión y conectores mecánicos con los cables de acometida de la red de dispersión. • Distribución cables coaxiales en árbol rama (derivador). • Registro Secundario de 55x100x15 cm: • Distribución y derivación RTV para 5 PAUs. • Distribución cables de pares (multipar 50 pares y regletas de segregación) • Distribución de cable multifibrapreconectorizado . Cables de acometida conectados en caja de segregación con conectores SC/APC. • Distribución cables coaxiales en estrella. • 50x70x15 cm • 55x100x15 cm

9. Registros de Terminación de Red 1 • Ejemplo de Registro de Terminación de Red en una sola envolvente de 50x60x8 cm • Opción Banda Ancha por Fibra Óptica • Elementos de la ICT: • Roseta Óptica • Roseta Pares trenzados • PAU y distribuidor RTV • Distribuidor Cable Coaxial • Multiplexor pasivo • 2 tomas de enchufe • Elementos de Operador: • ONT • Switch • Puerta con ventilación • RTR completo con opción Fibra Óptica

10. Registros de Terminación de Red 2 • Ejemplo de Registro de Terminación de Red en dos envolventes de 50x30x8 cm • Opción Banda Ancha por Cable Coaxial • Elementos de la ICT: • Roseta Óptica • Roseta Pares trenzados • PAU y distribuidor RTV • Distribuidor Cable Coaxial • Multiplexor pasivo • 2 tomas de enchufe • Elementos de Operador: • Cable modem • Puerta con ventilación • RTR completo con opción Cable Coaxial
