l gica computacional

Lógica Computacional

M.C. Juan Carlos Olivares Rojas

introducci n a la programaci n

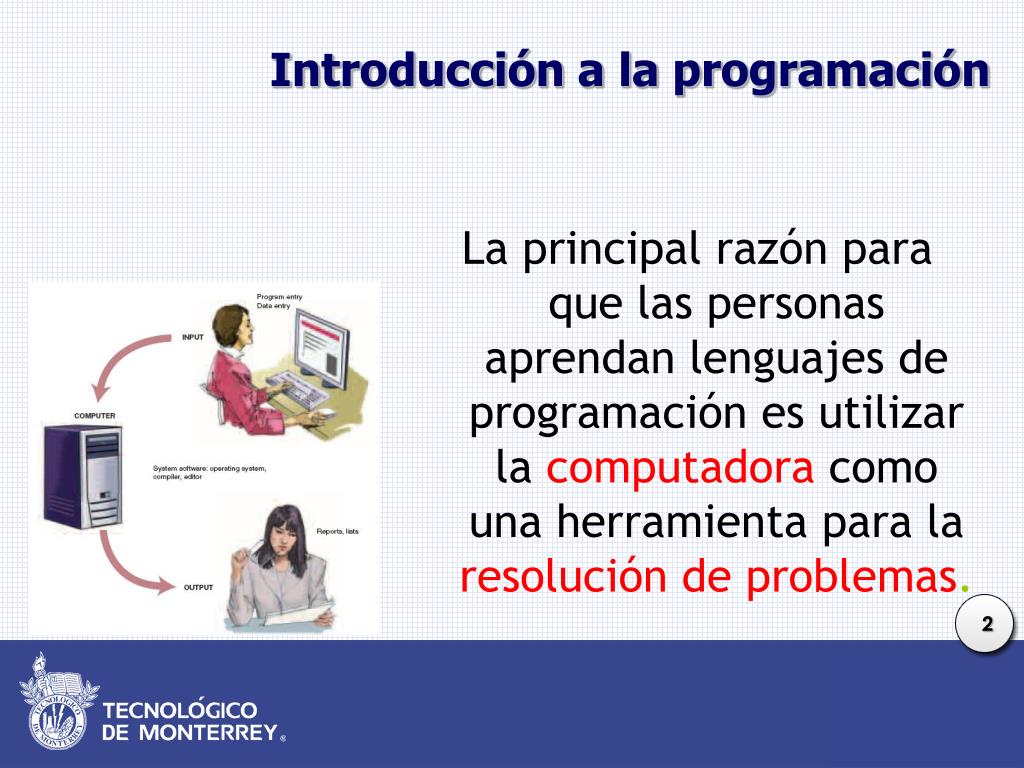

Introducción a la programación

La principal razón para que las personas aprendan lenguajes de programación es utilizar lacomputadoracomo una herramienta para laresolución de problemas.

construyendo sistemas de informaci n
Construyendo Sistemas de Información
  • Las fases del desarrollo de un S.I.

- Análisis del Sistema

- Diseño del Sistema

- Programación

- Pruebas

- Conversión

- Producción y Mantenimiento

qu es un algoritmo

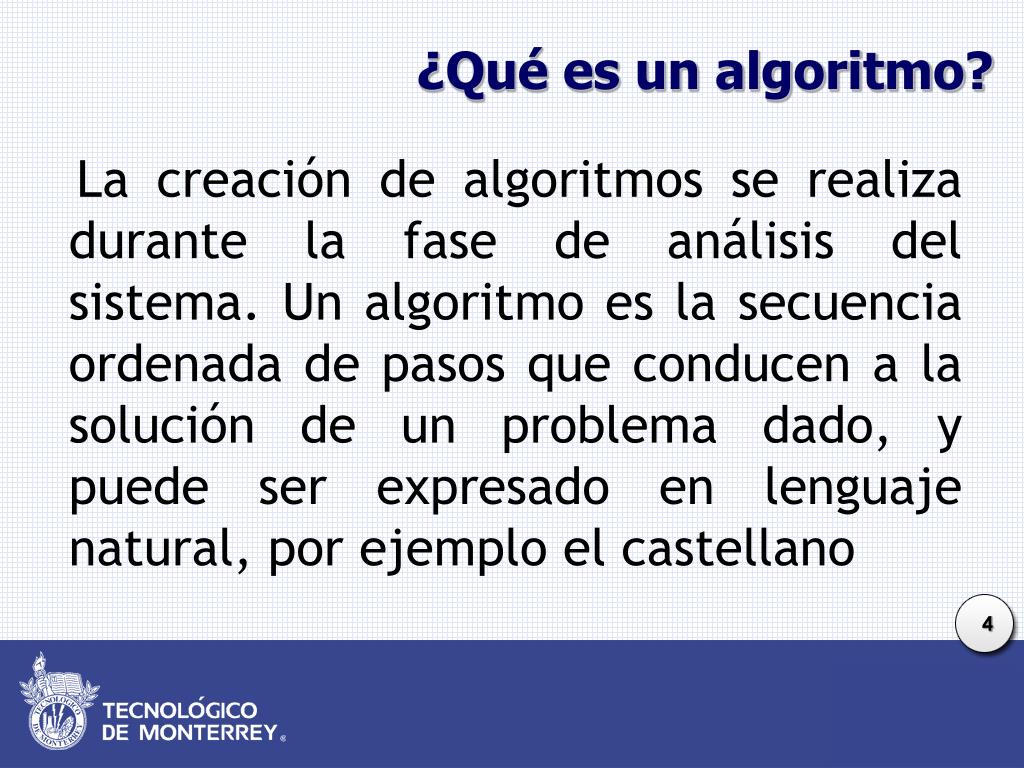

¿Qué es un algoritmo?

La creación de algoritmos se realiza durante la fase de análisis del sistema. Un algoritmo es la secuencia ordenada de pasos que conducen a la solución de un problema dado, y puede ser expresado en lenguaje natural, por ejemplo el castellano

algoritmo

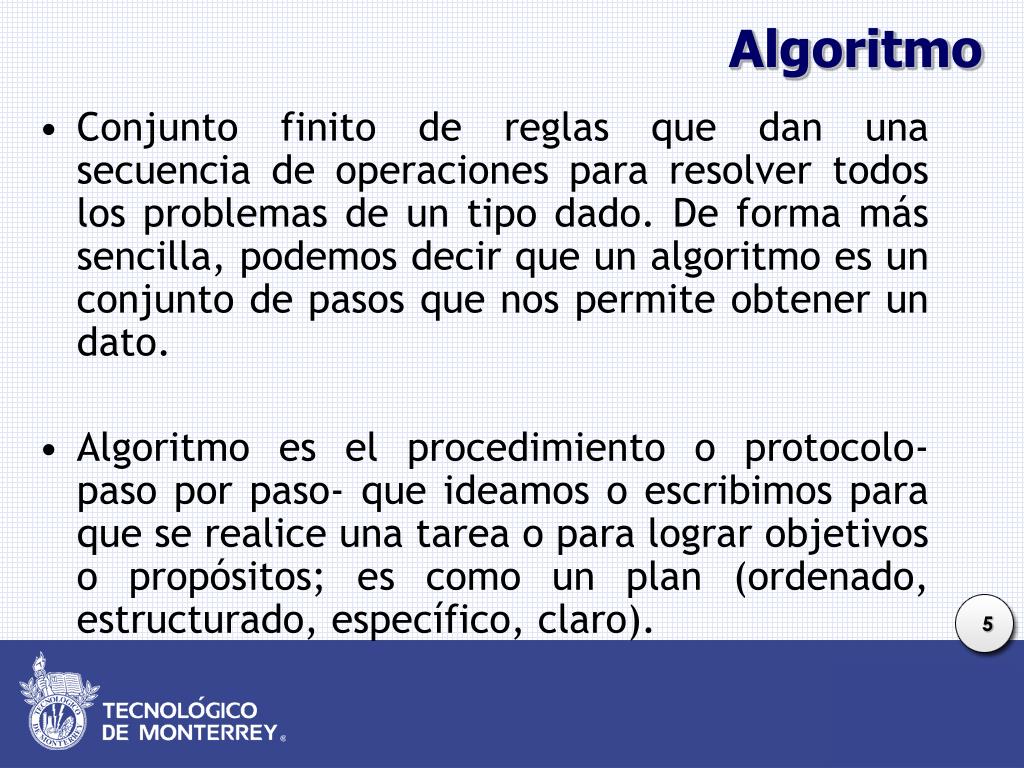

Algoritmo
  • Conjunto finito de reglas que dan una secuencia de operaciones para resolver todos los problemas de un tipo dado. De forma más sencilla, podemos decir que un algoritmo es un conjunto de pasos que nos permite obtener un dato.
  • Algoritmo es el procedimiento o protocolo- paso por paso- que ideamos o escribimos para que se realice una tarea o para lograr objetivos o propósitos; es como un plan (ordenado, estructurado, específico, claro).
algoritmo1

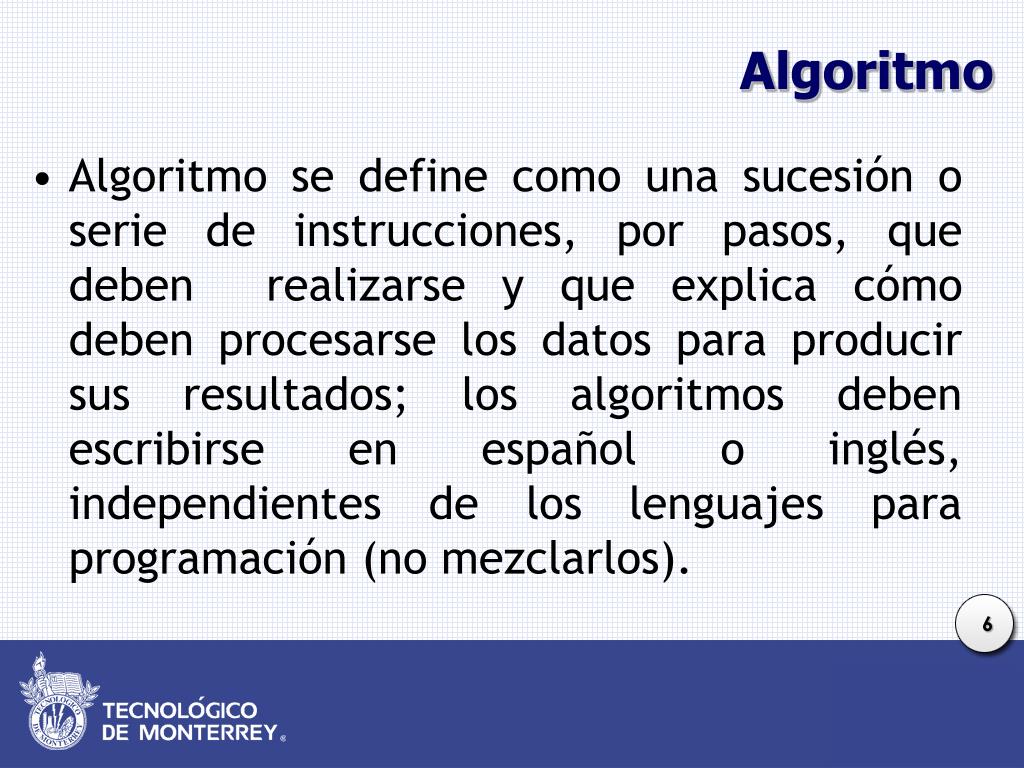

Algoritmo
  • Algoritmo se define como una sucesión o serie de instrucciones, por pasos, que deben realizarse y que explica cómo deben procesarse los datos para producir sus resultados; los algoritmos deben escribirse en español o inglés, independientes de los lenguajes para programación (no mezclarlos).
caracter sticas de un algoritmo

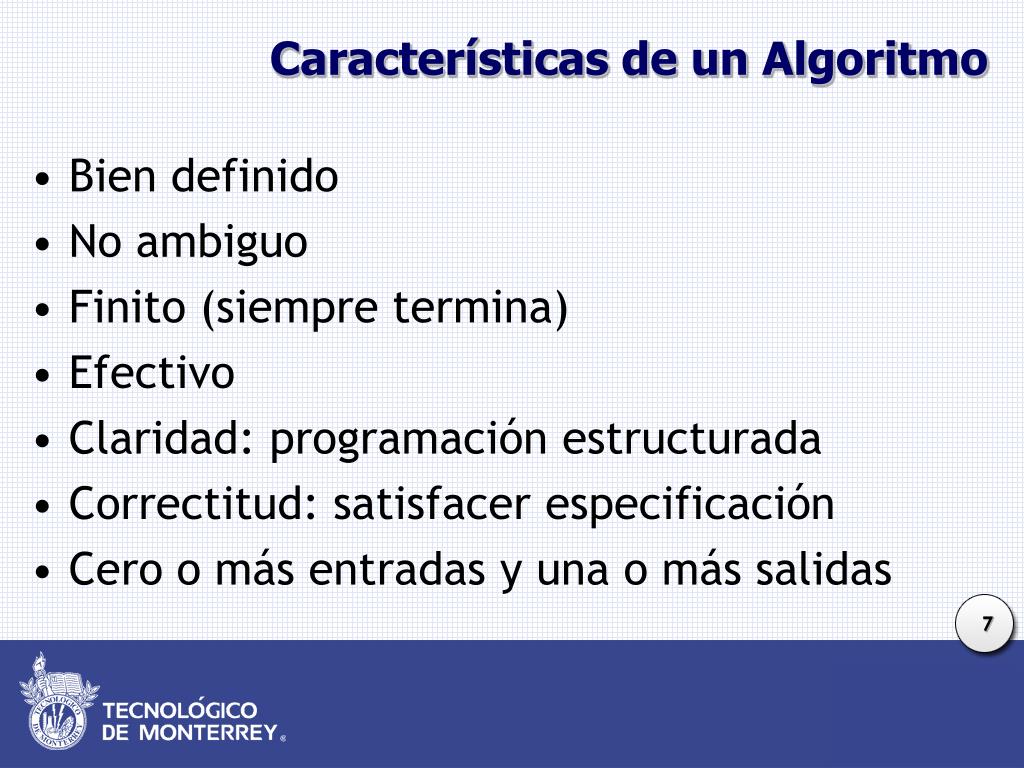

Características de un Algoritmo
  • Bien definido
  • No ambiguo
  • Finito (siempre termina)
  • Efectivo
  • Claridad: programación estructurada
  • Correctitud: satisfacer especificación
  • Cero o más entradas y una o más salidas
caracter sticas de un algoritmo1
Características de un algoritmo
  • Preciso. Indicar el orden de realización de cada paso.
  • Definido. Si se sigue un algoritmo dos veces, se debe obtener el mismo resultado cada vez.
  • Finito. Debe terminar el algún momento

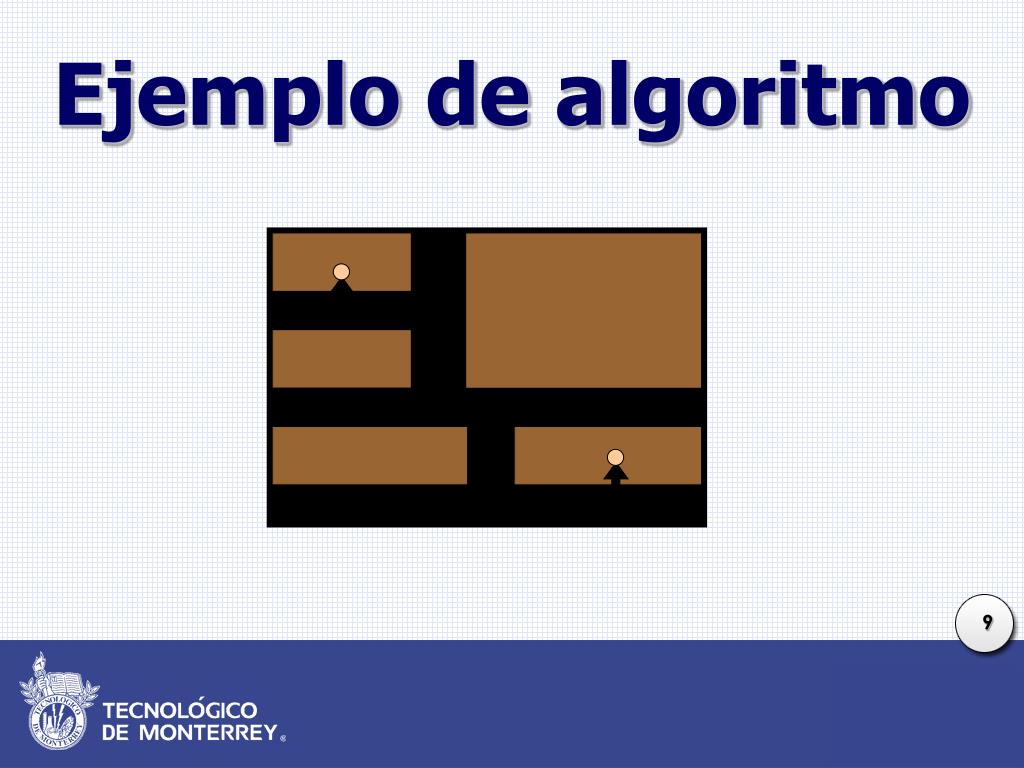

algoritmo para hacer una taza de t

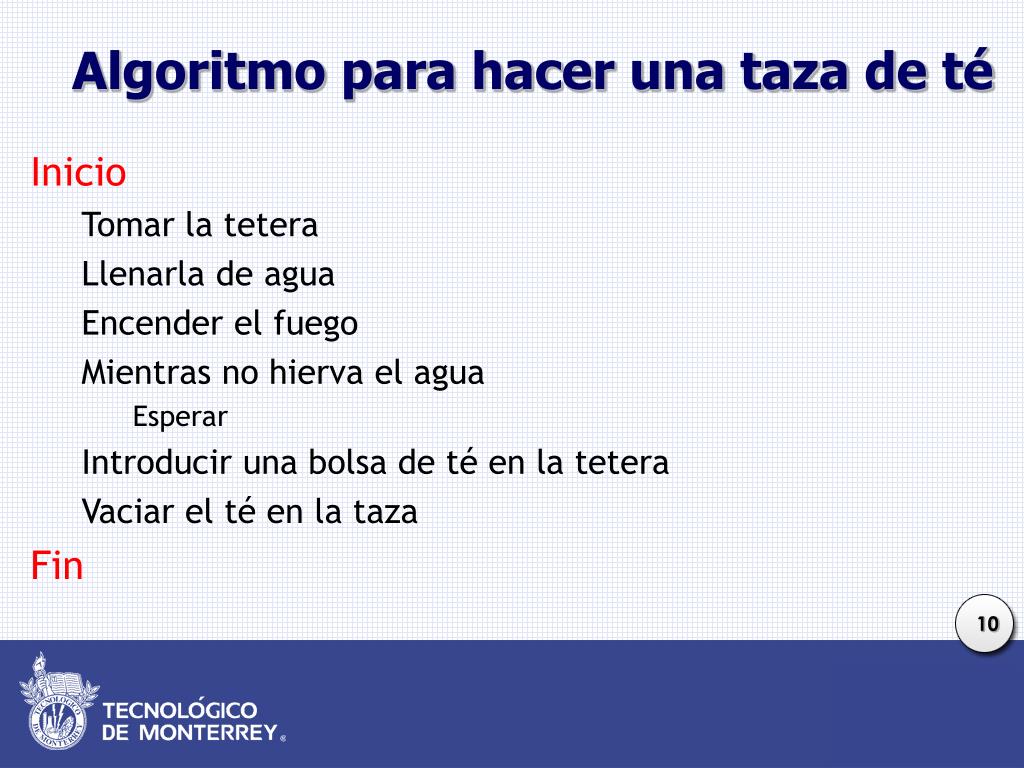

Algoritmo para hacer una taza de té

Inicio

Tomar la tetera

Llenarla de agua

Encender el fuego

Mientras no hierva el agua

Esperar

Introducir una bolsa de té en la tetera

Vaciar el té en la taza

Fin

ejemplo

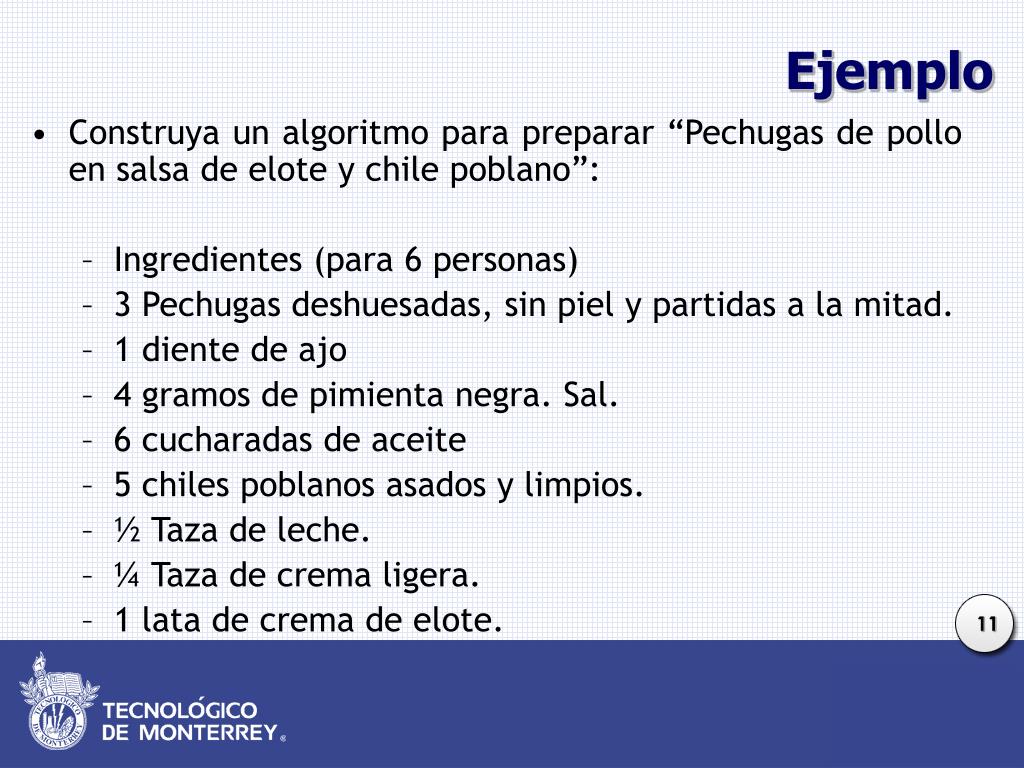

Ejemplo
  • Construya un algoritmo para preparar “Pechugas de pollo en salsa de elote y chile poblano”:
    • Ingredientes (para 6 personas)
    • 3 Pechugas deshuesadas, sin piel y partidas a la mitad.
    • 1 diente de ajo
    • 4 gramos de pimienta negra. Sal.
    • 6 cucharadas de aceite
    • 5 chiles poblanos asados y limpios.
    • ½ Taza de leche.
    • ¼ Taza de crema ligera.
    • 1 lata de crema de elote.
ejemplo1

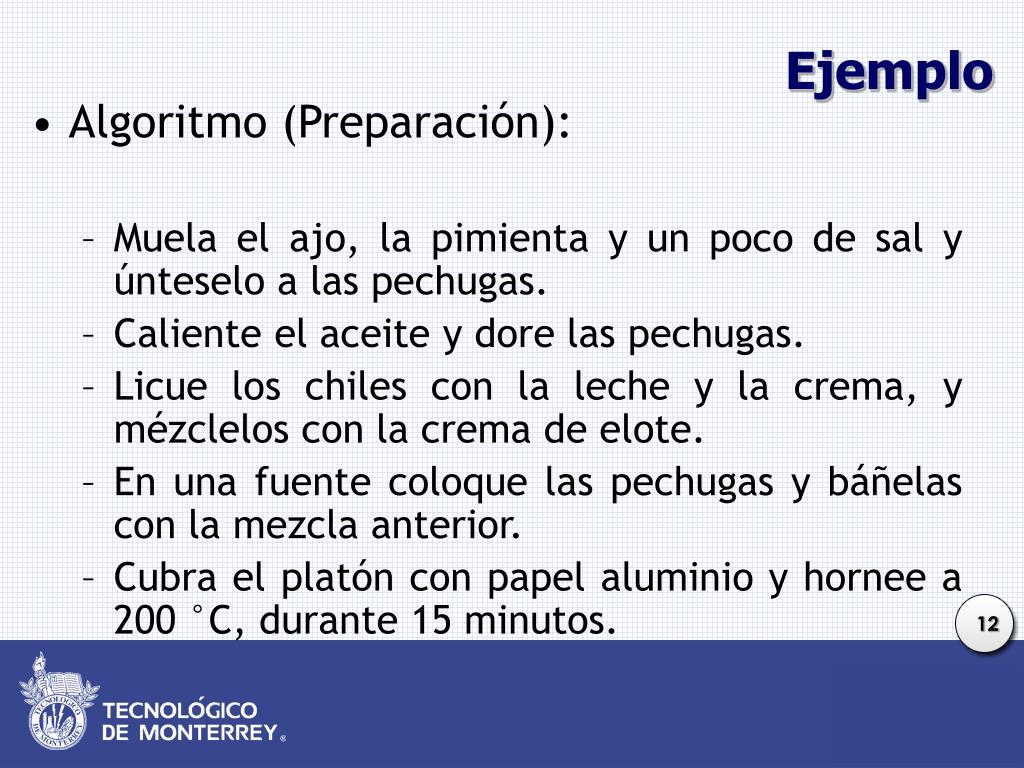

Ejemplo
  • Algoritmo (Preparación):
    • Muela el ajo, la pimienta y un poco de sal y únteselo a las pechugas.
    • Caliente el aceite y dore las pechugas.
    • Licue los chiles con la leche y la crema, y mézclelos con la crema de elote.
    • En una fuente coloque las pechugas y báñelas con la mezcla anterior.
    • Cubra el platón con papel aluminio y hornee a 200 °C, durante 15 minutos.
otros ejemplos de algoritmos

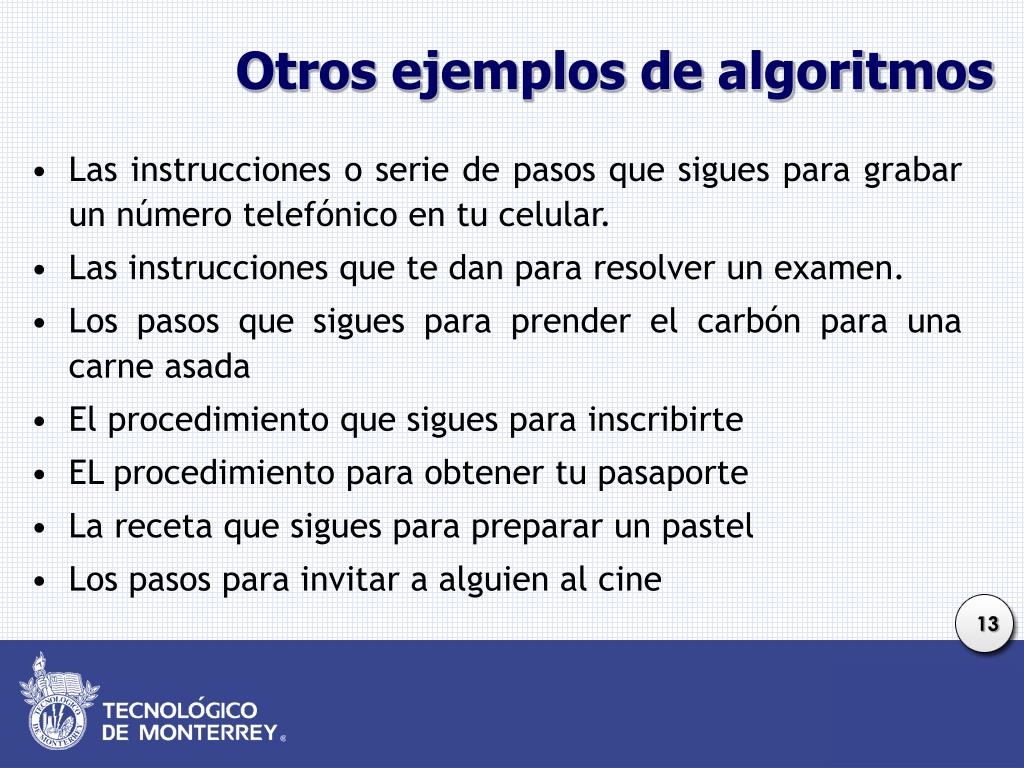

Otros ejemplos de algoritmos
  • Las instrucciones o serie de pasos que sigues para grabar un número telefónico en tu celular.
  • Las instrucciones que te dan para resolver un examen.
  • Los pasos que sigues para prender el carbón para una carne asada
  • El procedimiento que sigues para inscribirte
  • EL procedimiento para obtener tu pasaporte
  • La receta que sigues para preparar un pastel
  • Los pasos para invitar a alguien al cine
herramientas para hacer un algoritmo
Herramientas para hacer un algoritmo

Las distintas representaciones de un algoritmo son el Pseudocódigo, el Diagrama N-S, el Diagrama de Flujo

pseudoc digo
Pseudocódigo
  • Es un lenguaje de especificación de algoritmos y no puede ser ejecutado por una computadora, la ventaja del pseudocódigo es que el programador se puede concentrar en la lógica y en las estructuras de control y no preocuparse de las reglas de un lenguaje específico.
  • Es fácil de modificar y puede ser rápidamente traducido a un lenguaje de programación.
  • Representa acciones sucesivas en un lenguaje similar al humano.
ejemplo algoritmo para dividir 2 n meros

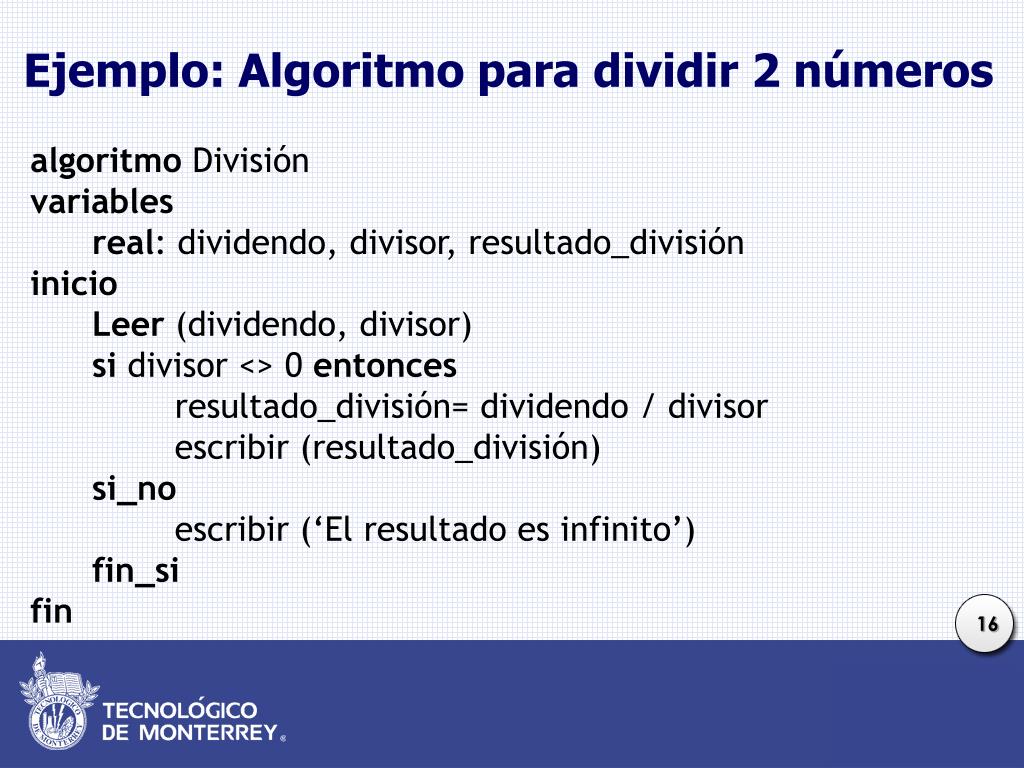

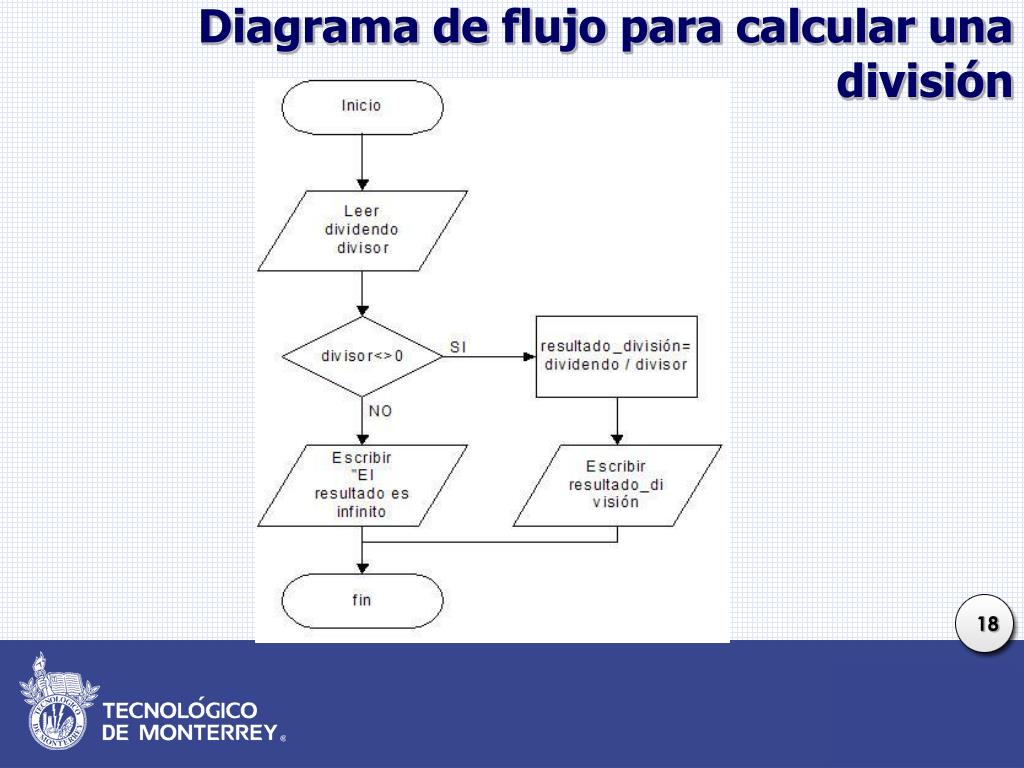

Ejemplo: Algoritmo para dividir 2 números

algoritmo División

variables

real: dividendo, divisor, resultado_división

inicio

Leer (dividendo, divisor)

si divisor <> 0 entonces

resultado_división= dividendo / divisor

escribir (resultado_división)

si_no

escribir (‘El resultado es infinito’)

fin_si

fin

diagramas de flujo

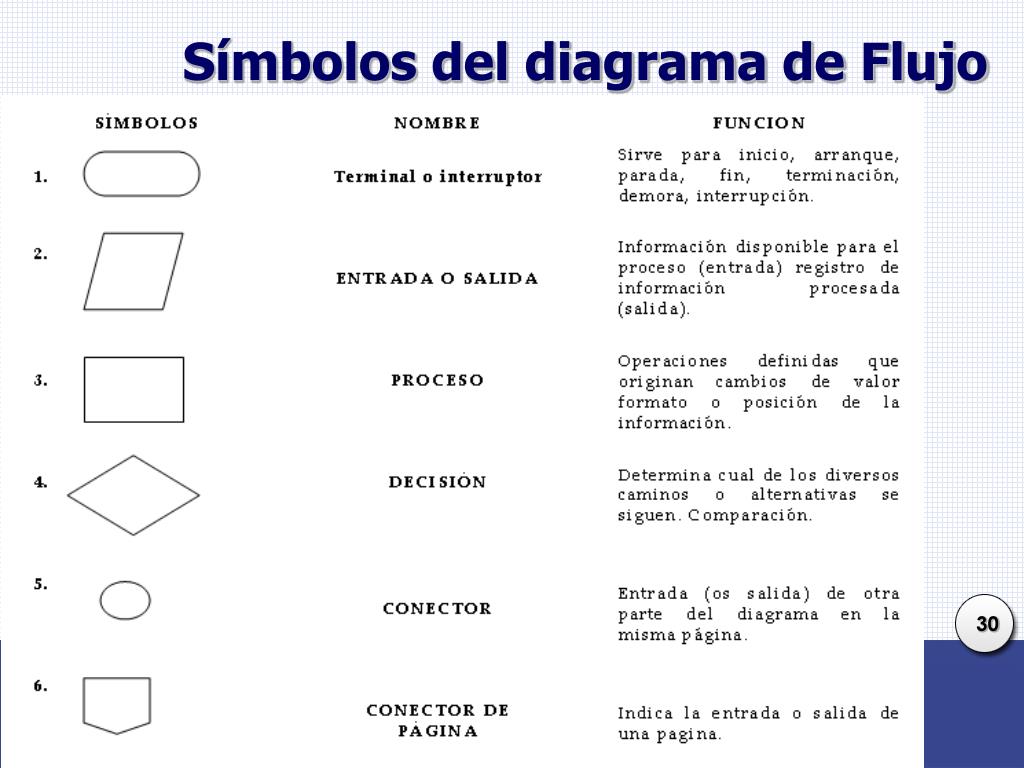

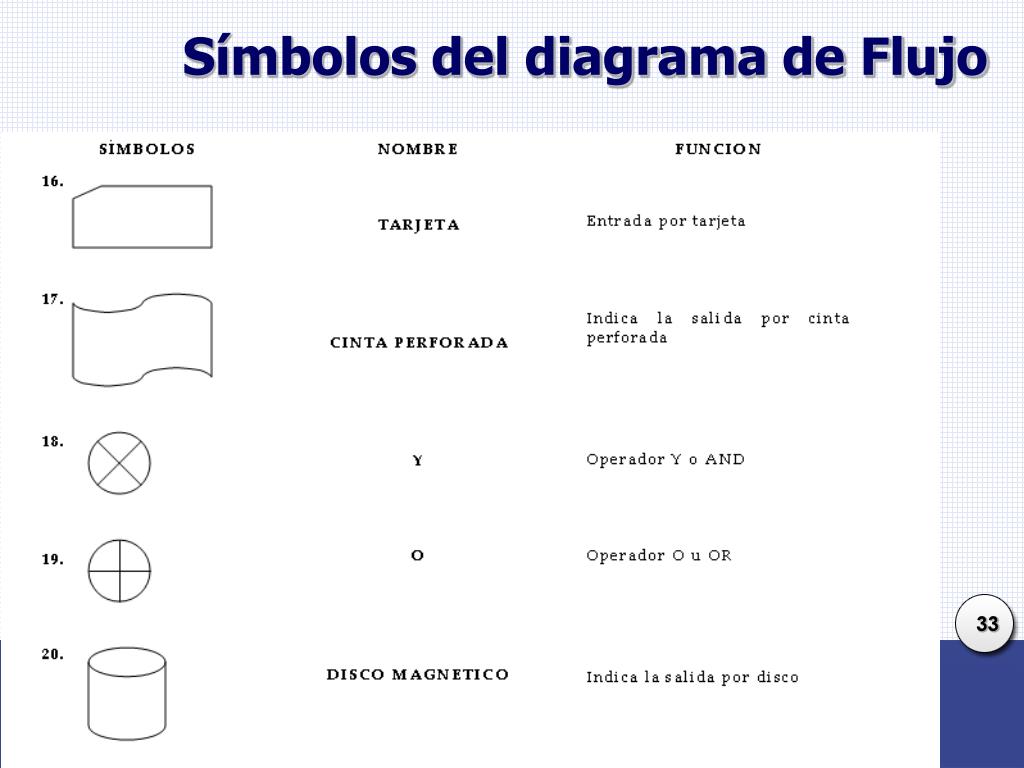

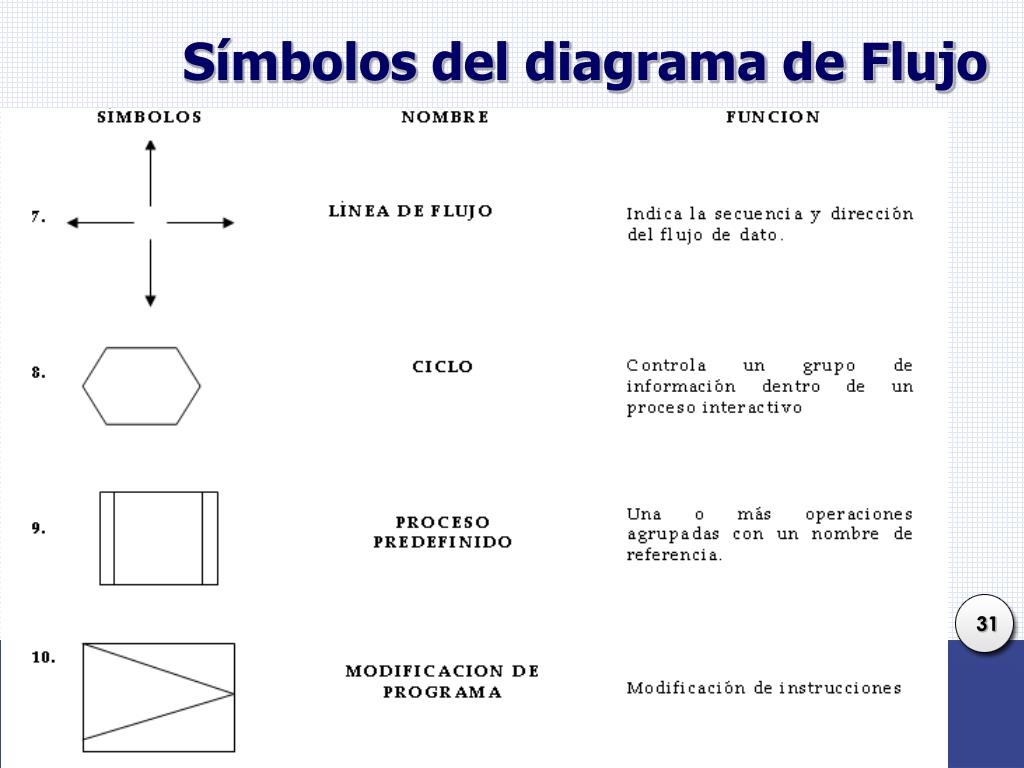

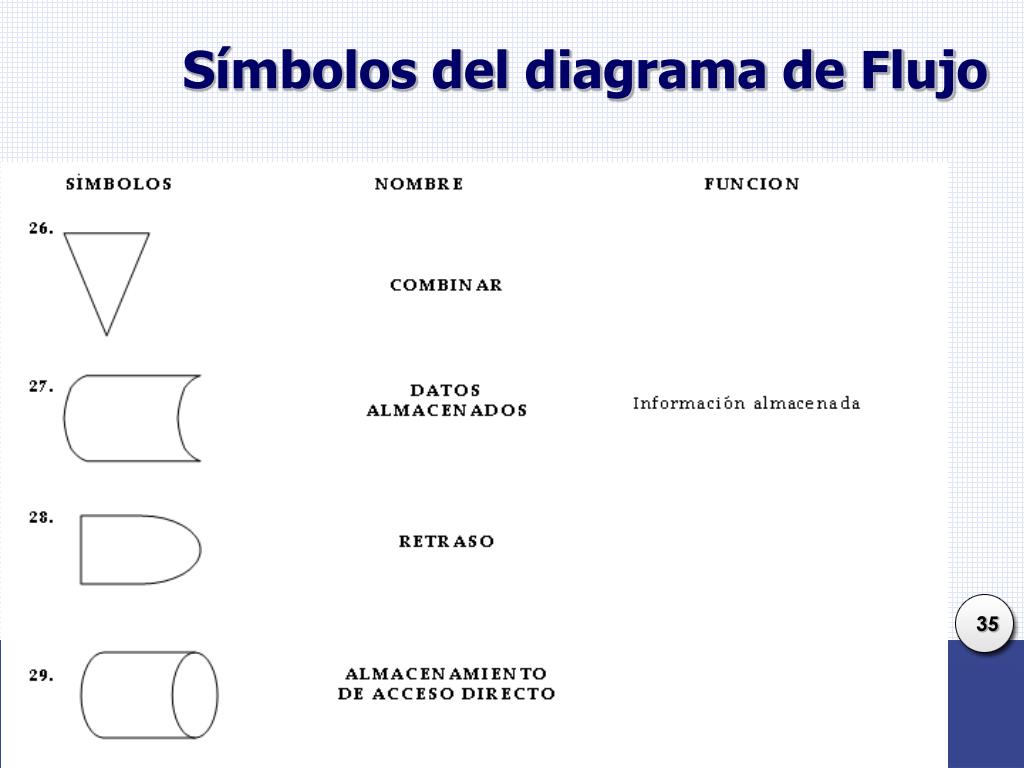

Diagramas de Flujo

Es una representación gráfica de las actividades, operaciones y decisiones lógicas que deben ser realizadas, su orden o secuencia en que se realizan. Utiliza símbolos unidos por flechas. Dentro de cada símbolo o caja se indican las operaciones que deben ser realizadas.

diagramas nassi scneiderman
Diagramas Nassi-Scneiderman
  • Conocidos como Diagramas N-S o Diagramas de Chapin. Las acciones se escriben dentro de cajas sucesivas.
ejercicio

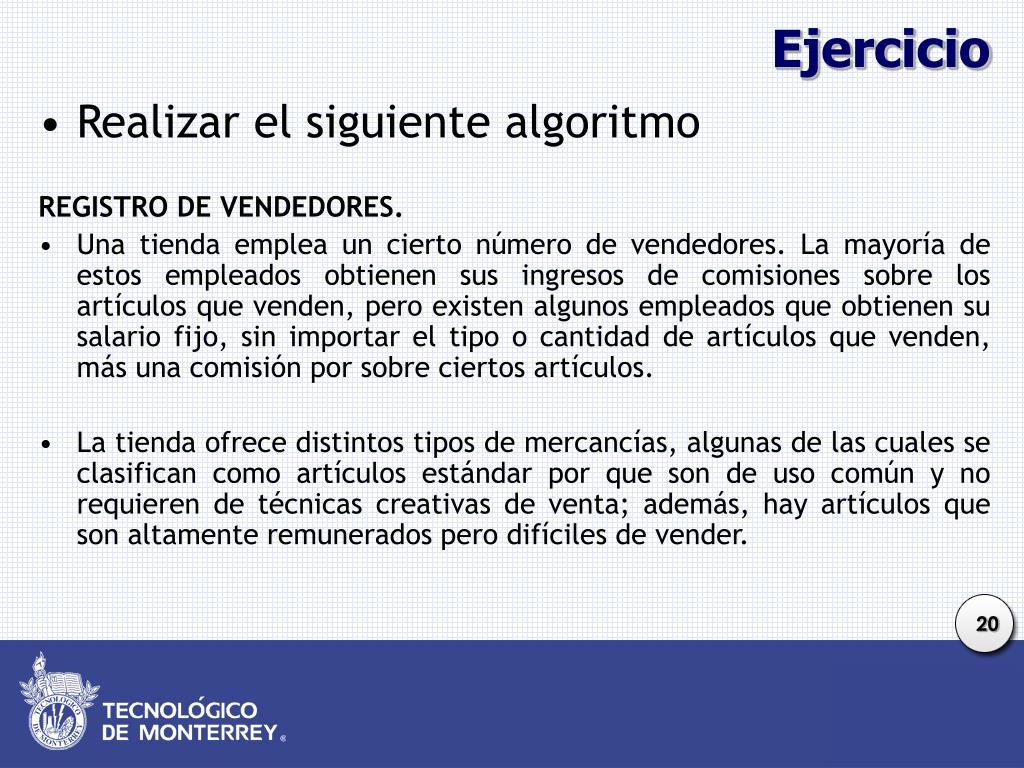

Ejercicio

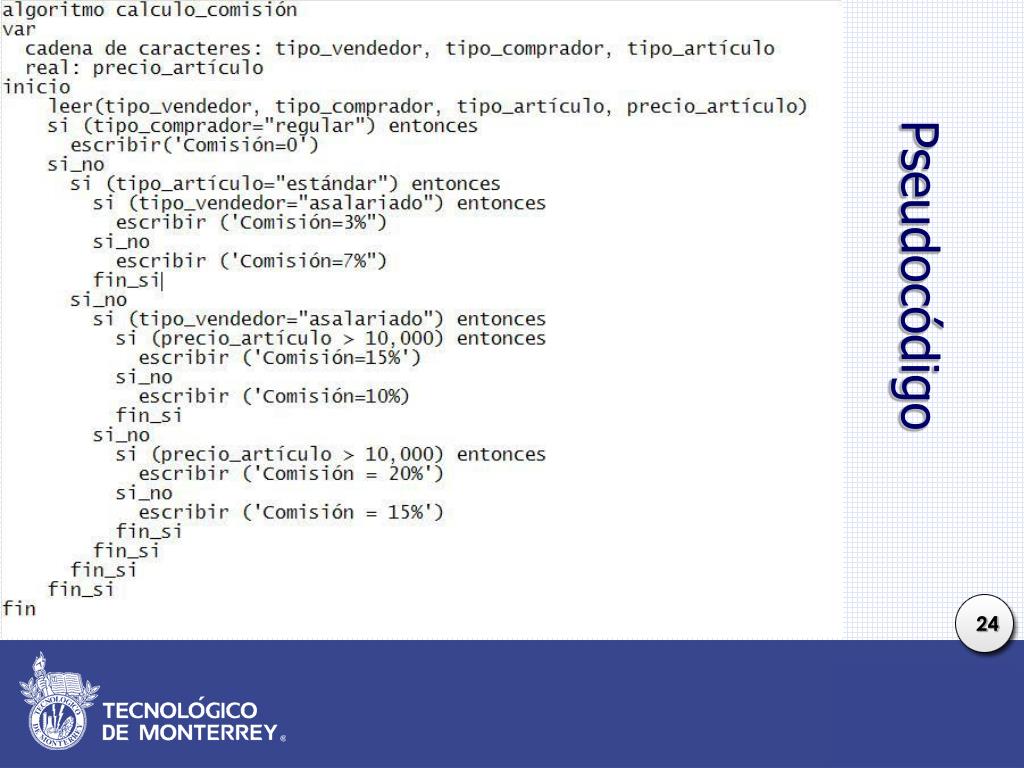

  • Realizar el siguiente algoritmo

REGISTRO DE VENDEDORES.

  • Una tienda emplea un cierto número de vendedores. La mayoría de estos empleados obtienen sus ingresos de comisiones sobre los artículos que venden, pero existen algunos empleados que obtienen su salario fijo, sin importar el tipo o cantidad de artículos que venden, más una comisión por sobre ciertos artículos.
  • La tienda ofrece distintos tipos de mercancías, algunas de las cuales se clasifican como artículos estándar por que son de uso común y no requieren de técnicas creativas de venta; además, hay artículos que son altamente remunerados pero difíciles de vender.
ejercicio1

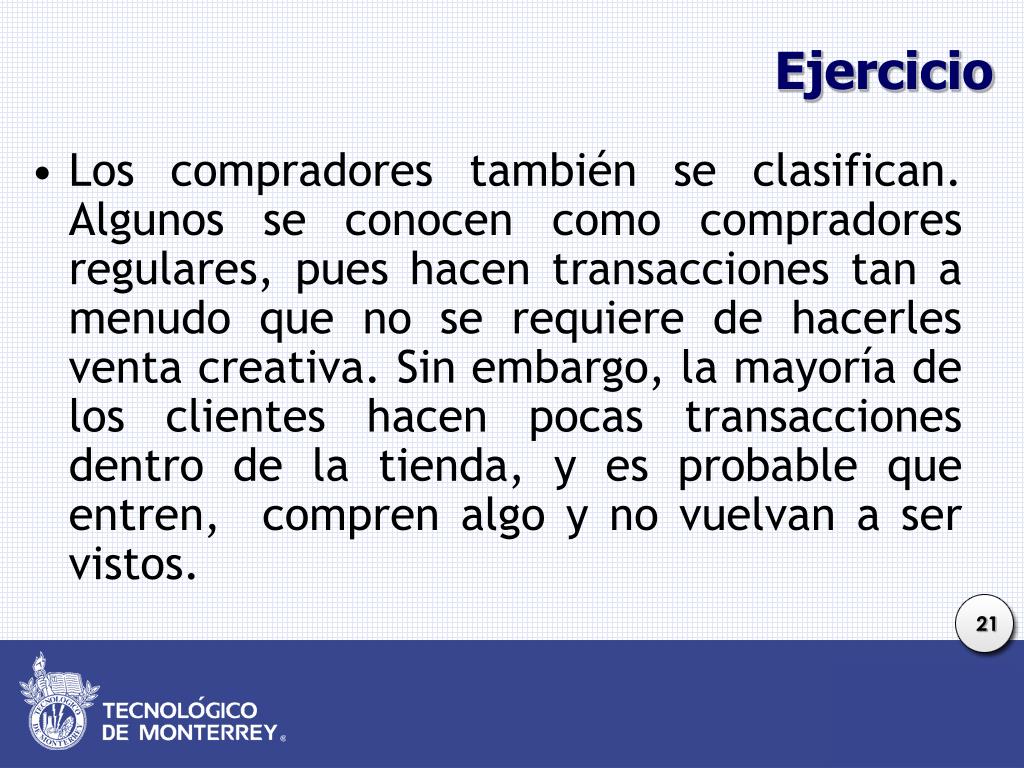

Ejercicio
  • Los compradores también se clasifican. Algunos se conocen como compradores regulares, pues hacen transacciones tan a menudo que no se requiere de hacerles venta creativa. Sin embargo, la mayoría de los clientes hacen pocas transacciones dentro de la tienda, y es probable que entren, compren algo y no vuelvan a ser vistos.
ejercicio2

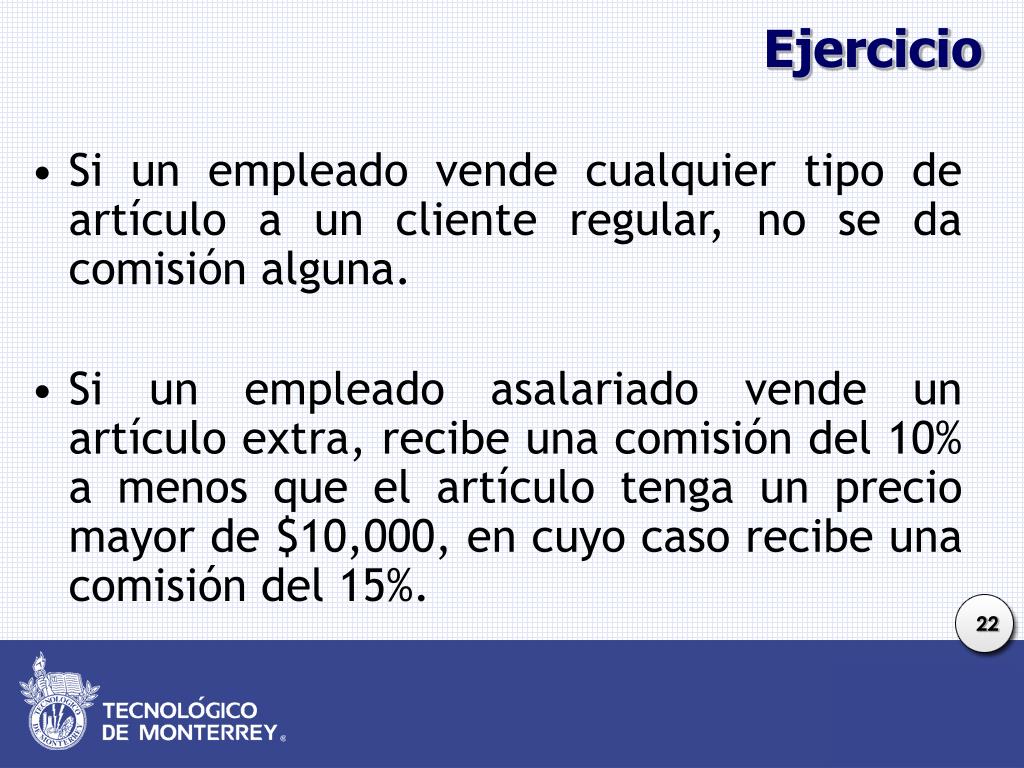

Ejercicio
  • Si un empleado vende cualquier tipo de artículo a un cliente regular, no se da comisión alguna.
  • Si un empleado asalariado vende un artículo extra, recibe una comisión del 10% a menos que el artículo tenga un precio mayor de $10,000, en cuyo caso recibe una comisión del 15%.
ejercicio3
Ejercicio
  • Si un empleado no asalariado vende un artículo extra a alguien que no sea un comprador regular, recibe un 15% de comisión a menos que el artículo tenga un precio mayor a $10,000 en cuyo caso recibe una comisión del 20%. Si un empleado asalariado vende un artículo estándar recibe un 3% de comisión, en caso de ser un empleado no asalariado recibe un 7%.

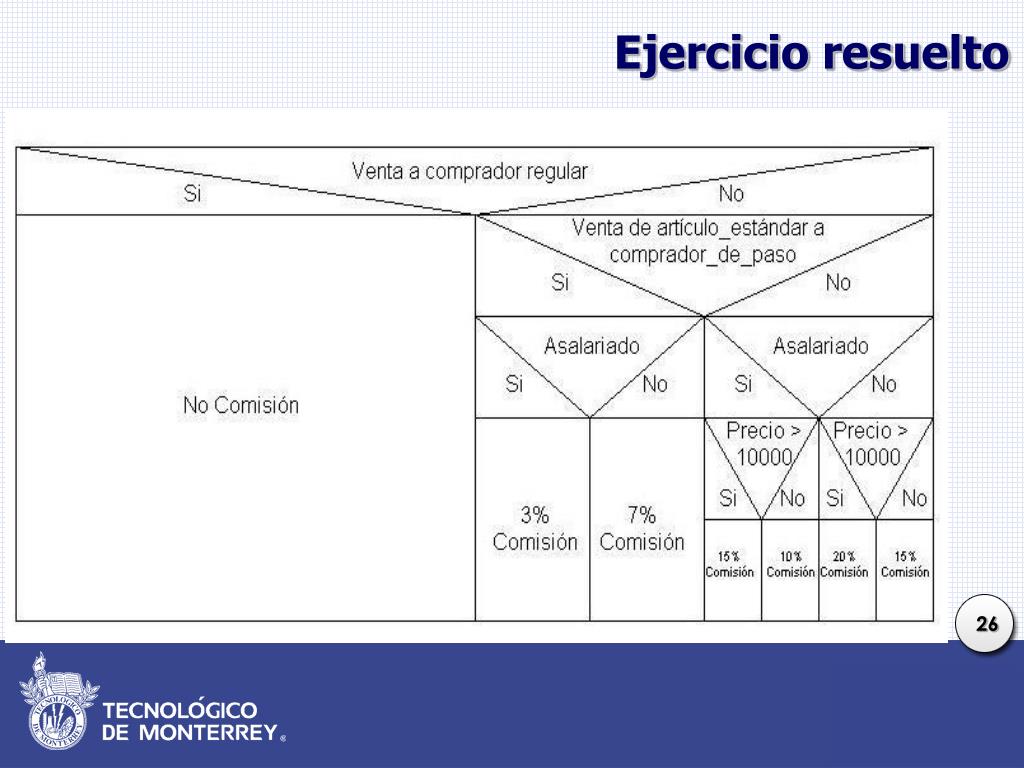

slide25

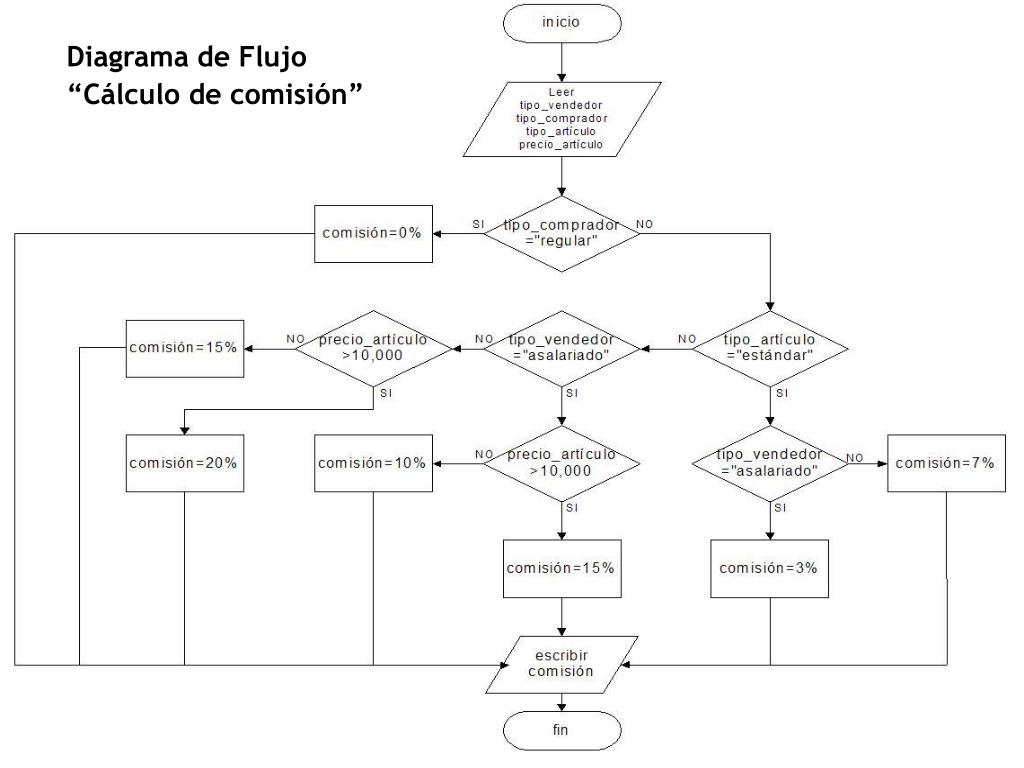

Diagrama de Flujo

“Cálculo de comisión”

diagrama de flujo
Diagrama de flujo
  • Al diagrama de flujo también se le conoce como ordinograma o flujograma
  • Diagrama de Sistema: Diagrama que representa gráficamente los dispositivos de entrada-salida que usa un programa de un sistema.
ejemplo2

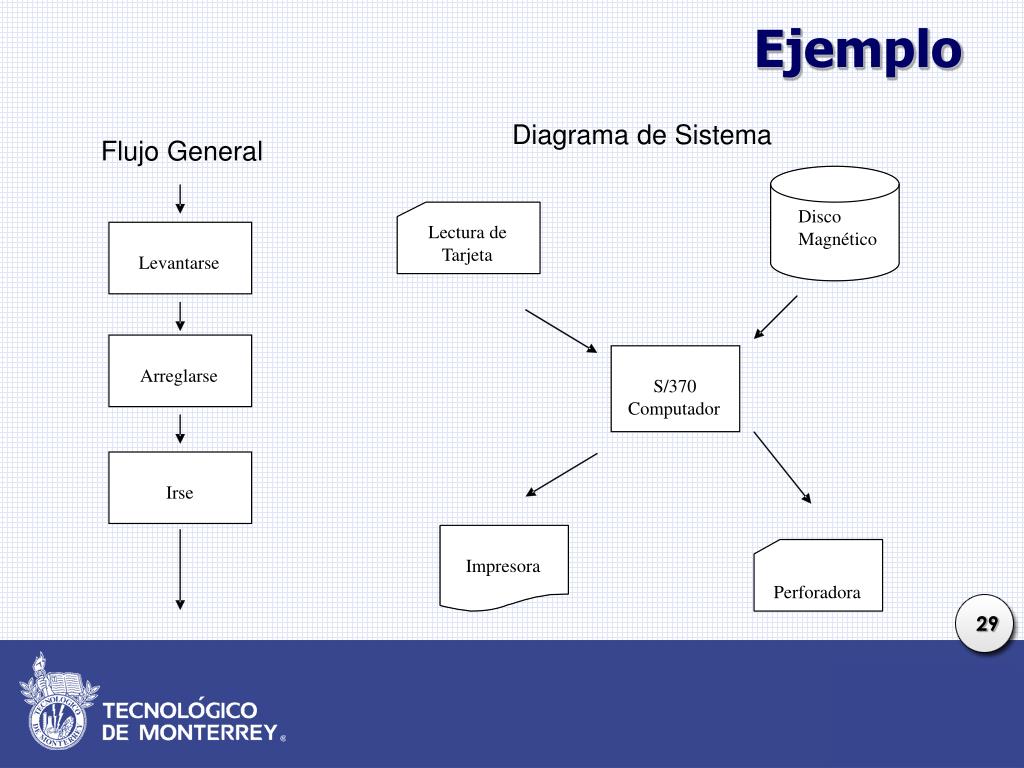

Ejemplo

Diagrama de Sistema

Flujo General

Disco

Lectura de

Magnético

Tarjeta

Levantarse

Arreglarse

S/370

Computador

Irse

Impresora

Perforadora

lenguaje estructurado

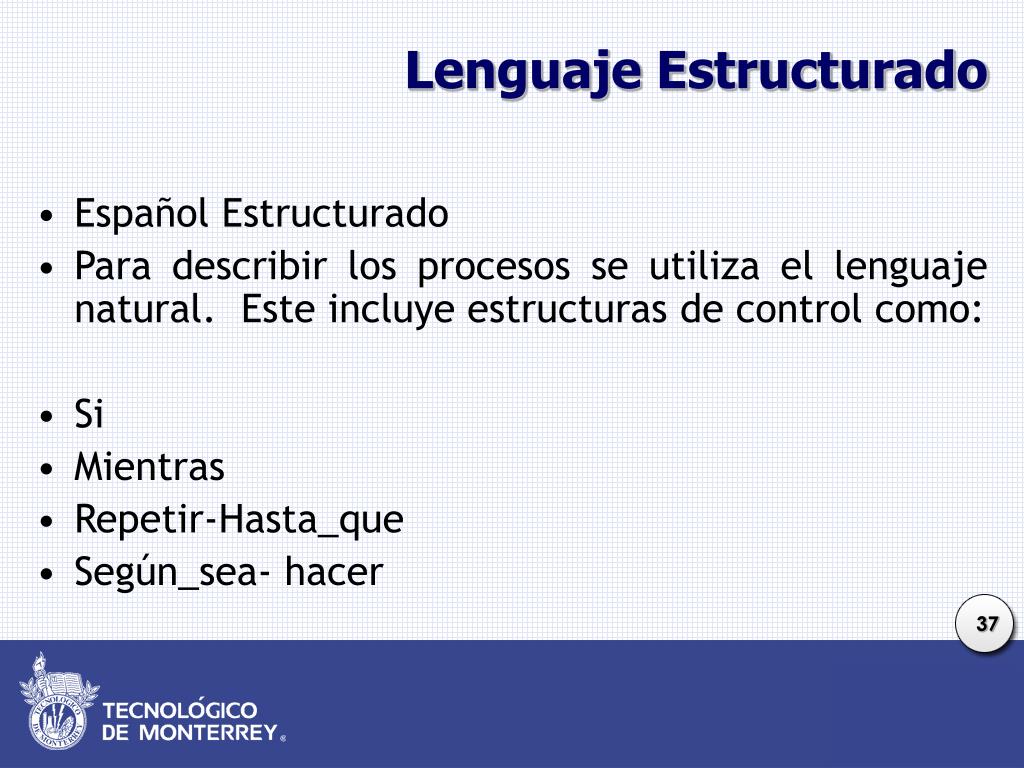

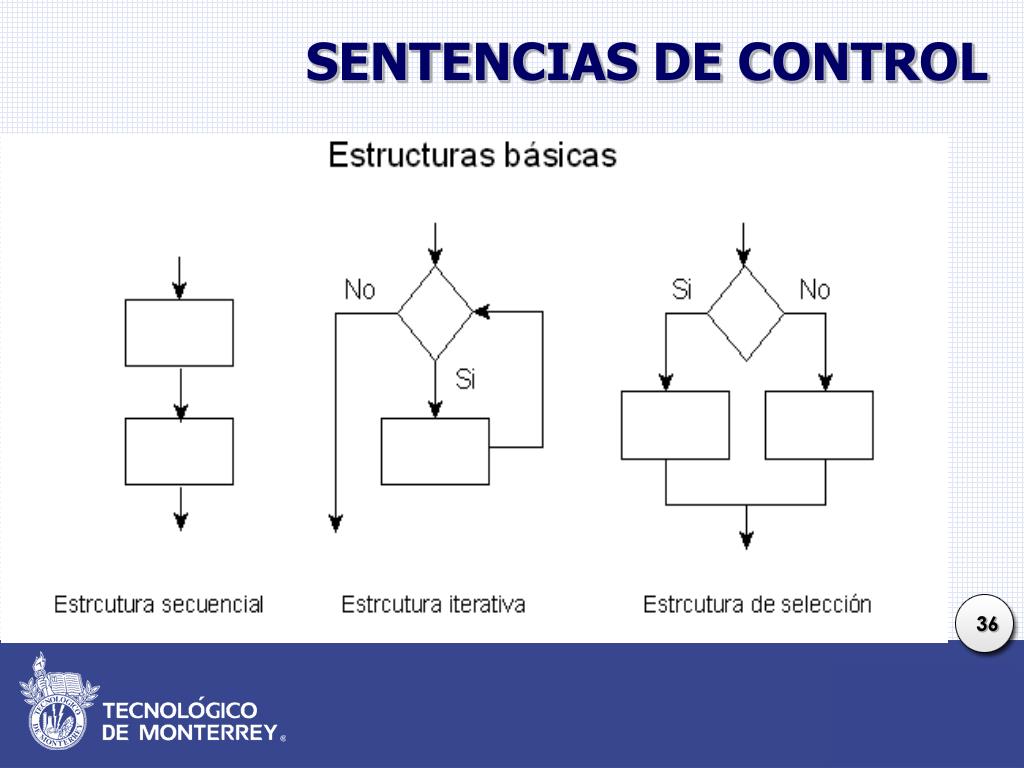

Lenguaje Estructurado
  • Español Estructurado
  • Para describir los procesos se utiliza el lenguaje natural. Este incluye estructuras de control como:
  • Si
  • Mientras
  • Repetir-Hasta_que
  • Según_sea- hacer

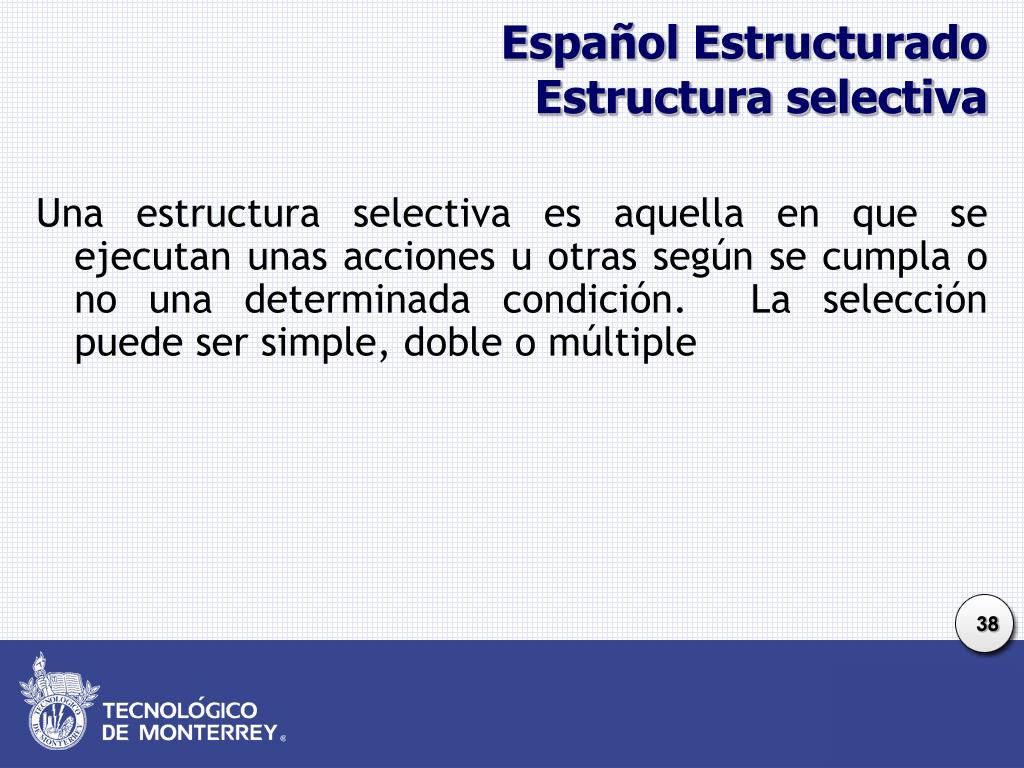

espa ol estructurado estructura selectiva
Español EstructuradoEstructura selectiva

Una estructura selectiva es aquella en que se ejecutan unas acciones u otras según se cumpla o no una determinada condición. La selección puede ser simple, doble o múltiple

estructura selectiva simple

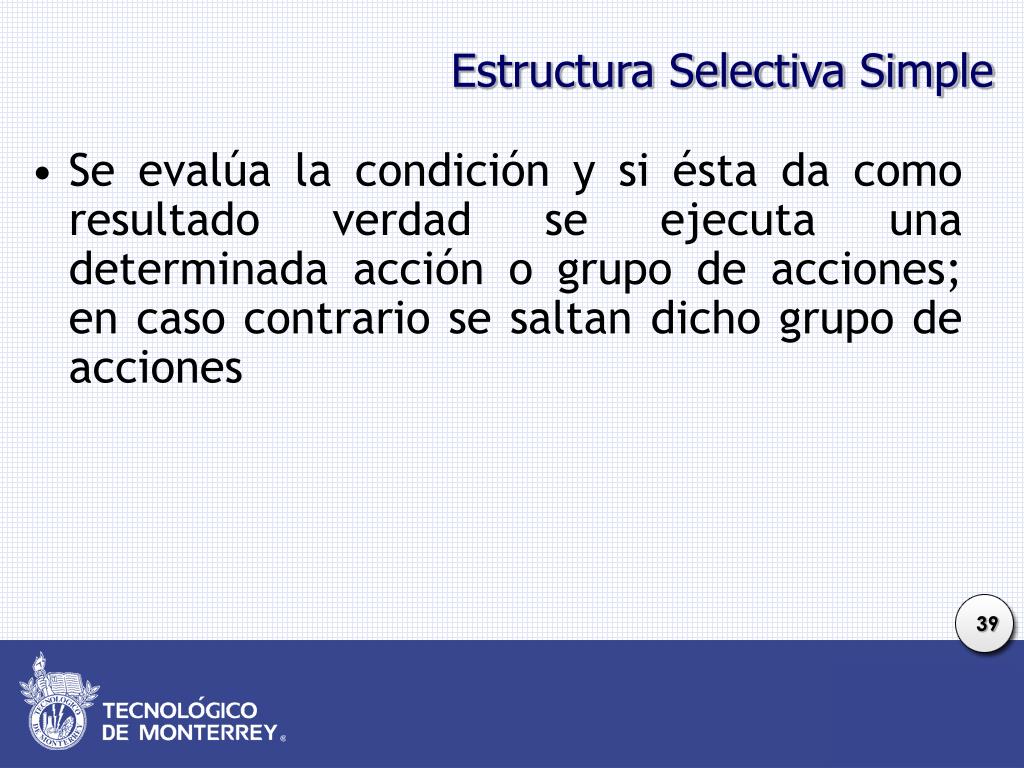

Estructura Selectiva Simple
  • Se evalúa la condición y si ésta da como resultado verdad se ejecuta una determinada acción o grupo de acciones; en caso contrario se saltan dicho grupo de acciones
espa ol estructurado estructura selectiva1

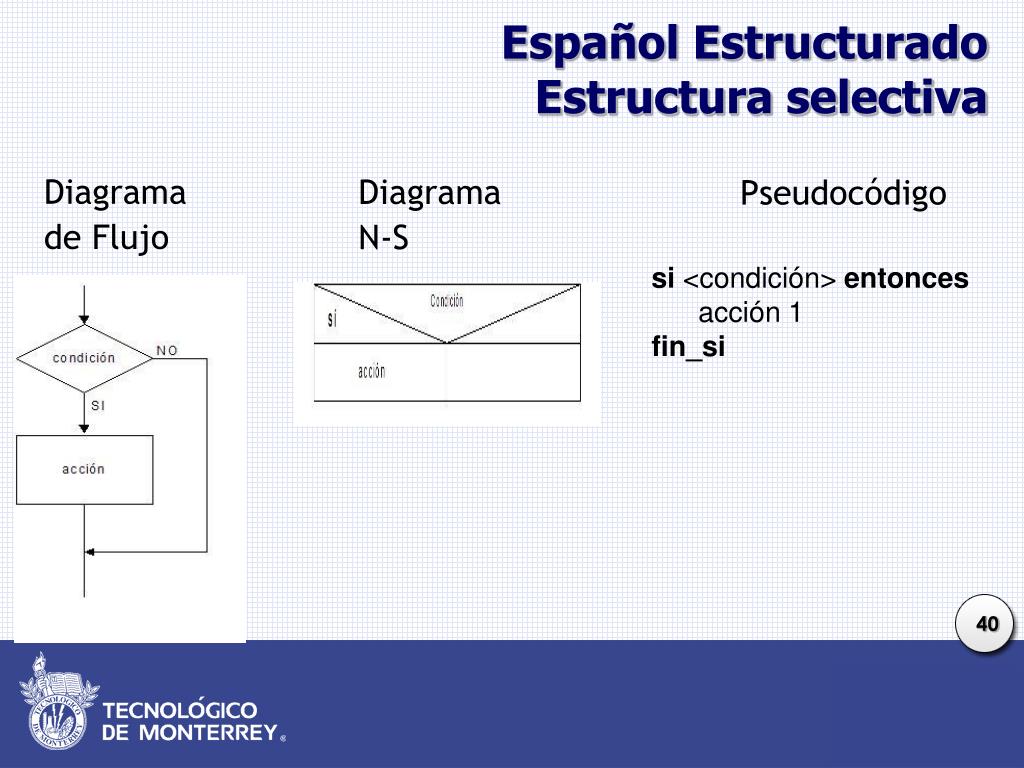

Español EstructuradoEstructura selectiva

Diagrama

de Flujo

Diagrama

N-S

Pseudocódigo

si <condición> entonces

acción 1

fin_si

espa ol estructurado estructura selectiva2
Español EstructuradoEstructura selectiva

Estructura Selectiva Doble

  • Cuando el resultado de evaluar la condición es verdad se ejecutará una determinada acción o grupo de acciones y si el resultado es falso otra acción o grupo de acciones diferentes.
espa ol estructurado estructura selectiva3
Español EstructuradoEstructura selectiva

Diagrama

N-S

Pseudocódigo

Diagrama

de Flujo

si <condición> entonces

acción 1

si_no

acción 2

fin_si

espa ol estructurado estructura selectiva4
Español EstructuradoEstructura selectiva

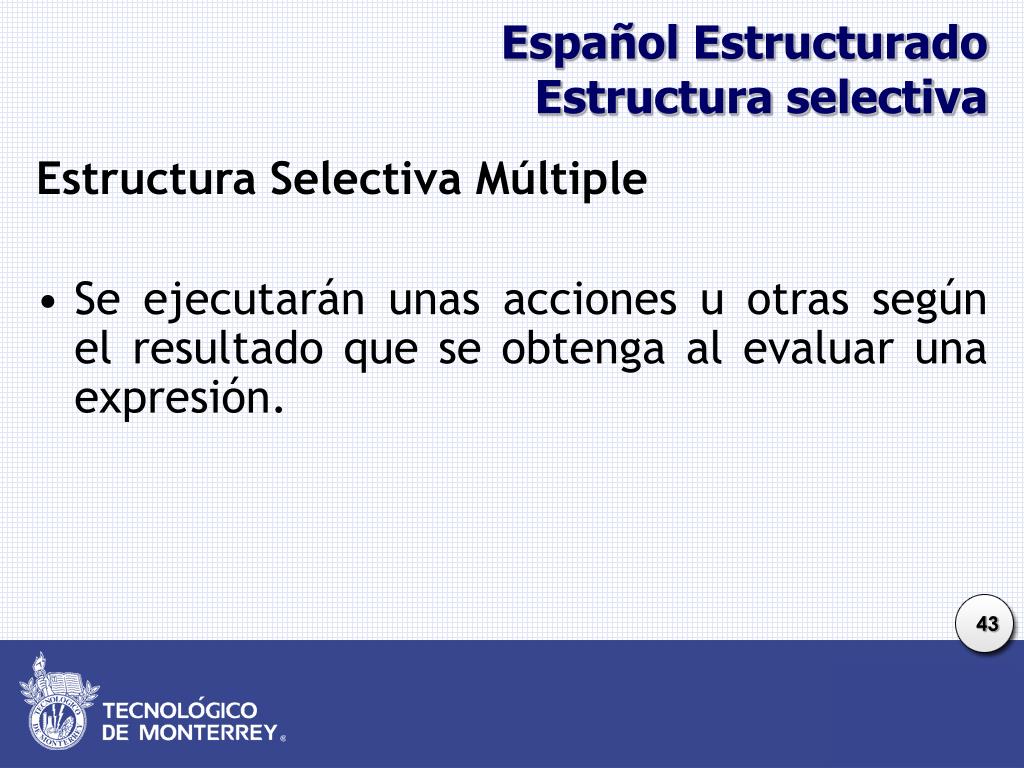

Estructura Selectiva Múltiple

  • Se ejecutarán unas acciones u otras según el resultado que se obtenga al evaluar una expresión.
espa ol estructurado estructura selectiva5
Español EstructuradoEstructura selectiva

Diagrama

de Flujo

Diagrama

N-S

espa ol estructurado estructura selectiva6
Español EstructuradoEstructura selectiva

Estructura Selectiva Múltiple

Pseudocódigo

según_sea <expresión> hacer

<lista 1> : acción 1

<lista 2> : acción 2

. . .

[si_no

acción n]

fin_según

espa ol estructurado estructura repetitiva

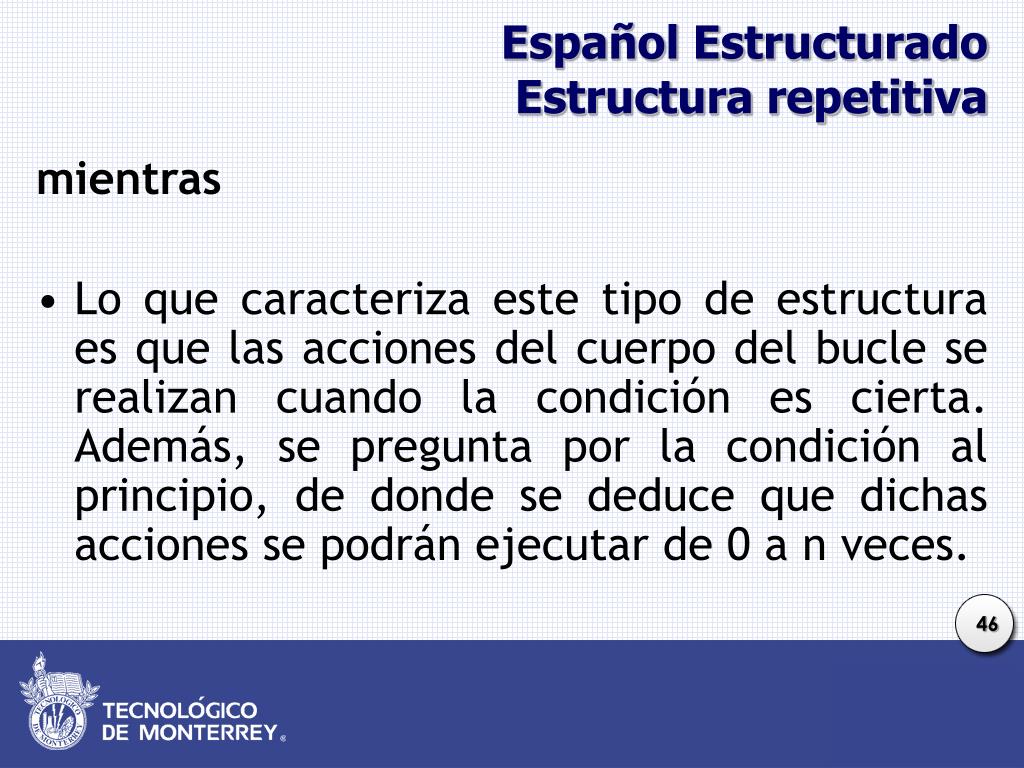

Español EstructuradoEstructura repetitiva

mientras

  • Lo que caracteriza este tipo de estructura es que las acciones del cuerpo del bucle se realizan cuando la condición es cierta. Además, se pregunta por la condición al principio, de donde se deduce que dichas acciones se podrán ejecutar de 0 a n veces.
espa ol estructurado estructura repetitiva1
Español EstructuradoEstructura repetitiva

Diagrama de Flujo

Diagrama N-S

Pseudocódigo

mientras <expresión lógica> hacer

acción

fin_mientras

espa ol estructurado estructura repetitiva2

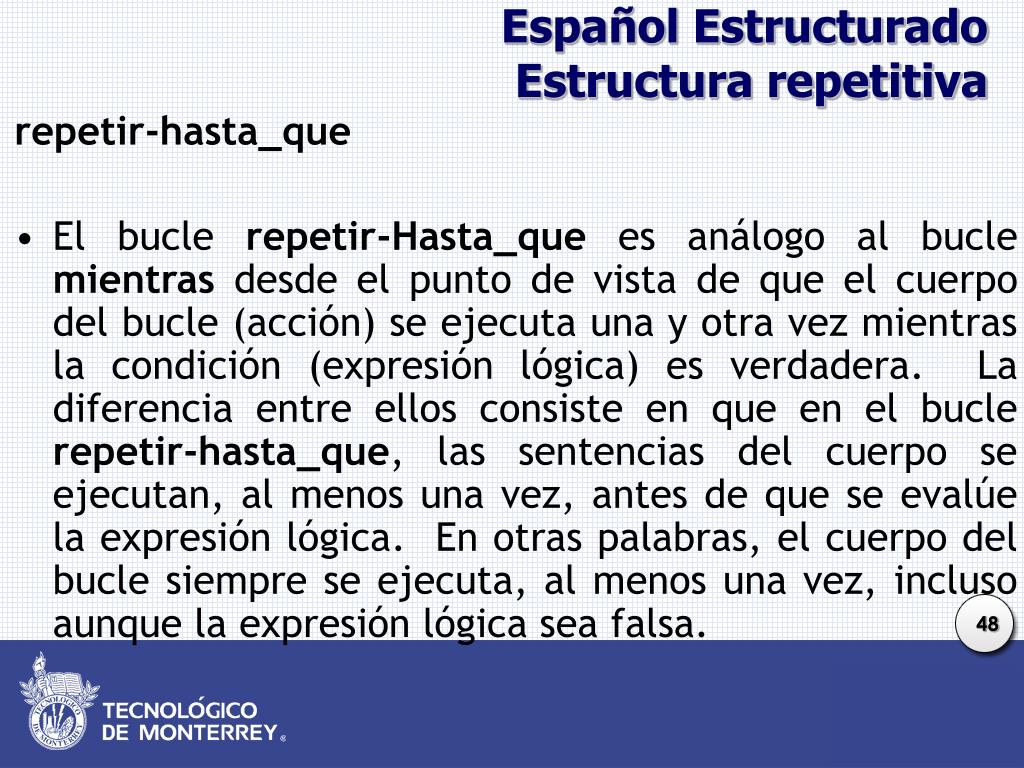

Español EstructuradoEstructura repetitiva

repetir-hasta_que

  • El bucle repetir-Hasta_que es análogo al bucle mientras desde el punto de vista de que el cuerpo del bucle (acción) se ejecuta una y otra vez mientras la condición (expresión lógica) es verdadera. La diferencia entre ellos consiste en que en el bucle repetir-hasta_que, las sentencias del cuerpo se ejecutan, al menos una vez, antes de que se evalúe la expresión lógica. En otras palabras, el cuerpo del bucle siempre se ejecuta, al menos una vez, incluso aunque la expresión lógica sea falsa.
espa ol estructurado estructura repetitiva3

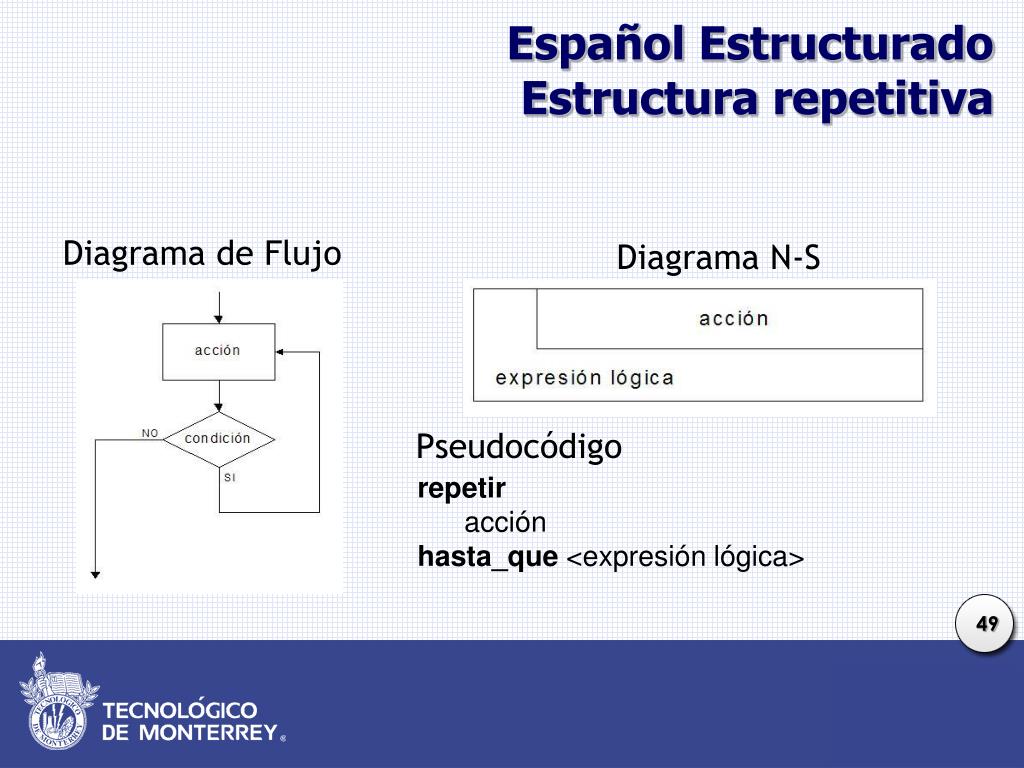

Español EstructuradoEstructura repetitiva

Diagrama de Flujo

Diagrama N-S

Pseudocódigo

repetir

acción

hasta_que <expresión lógica>

espa ol estructurado estructura anidada

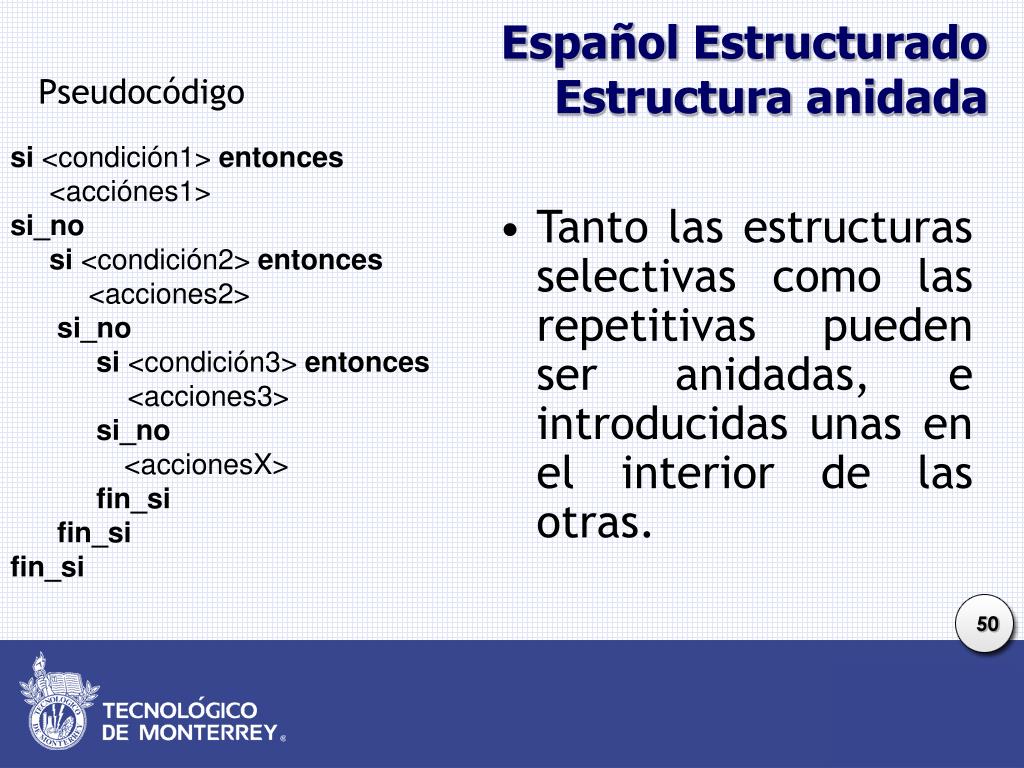

Español EstructuradoEstructura anidada

Pseudocódigo

si <condición1> entonces

<acciónes1>

si_no

si <condición2> entonces

<acciones2>

si_no

si <condición3> entonces

<acciones3>

si_no

<accionesX>

fin_si

fin_si

fin_si

  • Tanto las estructuras selectivas como las repetitivas pueden ser anidadas, e introducidas unas en el interior de las otras.
programa
PROGRAMA
  • Es más que una secuencia ordenada de instrucciones que hacen algo con sentido. Las instrucciones tienen que ser las precisas y estar ordenadas de tal forma que, cuando el ordenador las ejecute, se consigan los efectos deseados.
  • Las instrucciones que tendremos disponibles para escribir un programa y su sintaxis van a depender del lenguaje que vayamos a usar; en nuestro caso, el C.
variables
Variables
  • Una variable, en realidad, no es más que un nombre para identificar una (o varias) posiciones de memoria donde el programa guarda los distintos valores de una misma entidad.
  • Un programa debe DEFINIR a todas las variables que utilizará, antes de comenzar a usarlas, a fin de indicarle al compilador de que tipo serán, y por lo tanto cuanta memoria debe destinar para albergar a cada una de ellas.
variables1
Variables

Lenguaje Estructurado.

  • Inicialización de Variables

Es conveniente inicializar las variables al inicio del algoritmo. Ejemplo:

algoritmo calcula_total

var

entero: contador=0, total=0

inicio

leer numero

mientras contador < numero hacer

contador=contador+1

total=total+contador

fin_mientras

fin

ejemplo de programa en lenguaje c
Ejemplo de programa en Lenguaje C

#include <stdio.h>

main()

{

/* defino multiplicador como un entero */

int multiplicador;

/* defino multiplicando como un entero */

int multiplicando;

/* defino resultado como un entero */

int resultado;

/* les asigno valores */

multiplicador = 1000 ;

multiplicando = 2 ;

resultado = multiplicando * multiplicador ;

/* muestro el resultado */

printf("Resultado = %d\n", resultado);

return 0;

}

los elementos de un programa en c son los siguientes
Los elementos de un programa en C son los siguientes:

Comentarios

Inclusión de archivos

main()

{

variables locales

flujo de sentencias

}

Definición de funciones creadas por el programador utilizadas en main()

ejemplo11
Ejemplo1

/*Programa que despliega un mensaje de bienvenida en la pantalla*/

#include<stdio.h>

#include<conio.h>

void main()

{

clrscr();

gotoxy(20,10);

printf("BIENVENIDO AL CURSO DE C ESTANDAR \n");

delay(2500);

return 0;

}

slide57

Condición

Diagrama

Lenguaje estructurado

Estructura de un programa

1. SIMPLE PROCESS (Secuencial)

  • C++:
  • n = n + 1;
  • instructions();

…Sentencia(s)

…Sentencia(s)

2. IF-THEN-ELSE (Condición)

  • C++:
  • if (first < second)
  • return first;
  • else
  • return second;

SI (condición) ENTONCES

…sentencia(s)

SINO

…sentencia(s)

FIN SI

slide58

Variable

TEST

A

Lenguaje estructurado

Estructura de un programa

Diagrama

  • C++:
  • switch (conversion) {
  • case ‘A’ : case ‘a”:
  • result = FahrToCelsius(temp);
  • break;
  • case ‘B’ : case ‘b’:
  • result = CelsiusToFahr(temp)
  • break;
  • ….
  • }

3. Estructura CASE (Selección)

SELECCION (variable)

constante_1 : sentencia(s)

constante_2 : sentencia(s)

:

:

constante_n : sentencia(s)

  • C++ (for, while, do):
  • WHILE (expresión) {
  • proposición 1 ;
  • proposición 2 ;
  • ...............
  • proposición n ;
  • }
  • DO {
  • proposición 1 ;
  • proposición 2 ;
  • ...............}
  • WHILE (expresión) ;

MIENTRAS (condicion) HACER

sentencia(s)

:

:

FIN MIENTRAS

4. WHILE-DO (iteración)

HACER

sentencia(s)

:

:

MIENTRAS (condición)
