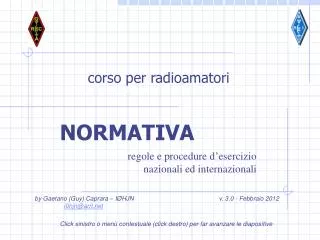

  1. corso per radioamatori NORMATIVA regole e procedure d’esercizio nazionali ed internazionali by Gaetano (Guy) Caprara – IØHJN i0hjn@arrl.net v. 3.0 - Febbraio 2012 Click sinistro o menù contestuale (click destro) per far avanzare le diapositive

  2. IL RADIOAMATORE chi è costui ?

  3. Il Radioamatore • L‘attività di Radioamatore consiste nell’espletamento di un SERVIZIO di istruzione individuale di intercomunicazione di studio tecnico • D.L. 259/2003 Codice delle Comunicazioni • Regolamento Internazionale delle Radiocomunicazioni ITU

  4. Servizio di radioamatore • Servizio significa • Essere di pubblico interesse • Contribuisce al progresso tecnico delle comunicazioni • Essere benefico alla comunità • indispensabile nelle calamità naturali • Essere necessario • Contribuisce al miglioramento delle relazioni internazionali attraverso i rapporti individuali

  5. In altre parole • Progresso Tecnico = CULTURA • Benefico alla comunità = VOLONTARIATO • Necessario = AMICIZIA E FRATELLANZA

  6. Radioamatori famosi • IØFCG Francesco Cossiga – ex Pres. della Rep. • EAØJC Juan Carlos Re di Spagna • JY1 Re Hussein di Giordania (sk) • VU2SON Sonia Ghandi • CN8M M. Hassan II Re del Marocco (sk) • IØZME Giuseppe Zamberletti ex Ministro Prot. Civ. • I2NS Ambrogio Fogar navigatore esploratore • FO5GJ Marlon Brando • SP3NR Massimiliano Kolbe martire di Auschwitz e nostro santo protettore • K7UGA Barry Goldwater ex Senatore USA e candidato alla Presidenza degli Stati Uniti (sk)

  7. Il codice del radioamatore

  8. Il codice del Radioamatore • Il Radioamatore si comporta da gentiluomo • Il Radioamatore è leale • Il Radioamatore è progressista • Il Radioamatore è cortese • Il Radioamatore è equilibrato • Il Radioamatore è altruista

  9. DL 259/03 – All 26 –Art. 2Norme di esercizio • Rispetto delle norme legislative • Uso della stazione solo con Patente • Comunicazioni solo con altri radioamatori • Connessione con reti pubbliche solo per emergenze • Linguaggio chiaro o codici riconosciuti • Nominativo ad inizio e fine trasmissione • Divieto di uso del segnale di soccorso • Divieto di intercettazione di segnali non OM

  10. Esame per la Patente

  11. Programma di esame • 1. - ELETTRICITA, ELETTROMAGNETISMO E RADIOTECNICA • 2. - COMPONENTI • 3.- CIRCUITI • 4.- RICEVITORI • 5.- TRASMETTITORI • 6.- ANTENNE E LINEE DI TRASMISSIONE • 7.- PROPAGAZIONE • 8.- MISURE • 9.- DISTURBI E PROTEZIONE • 10.- PROTEZIONE ELETTRICA

  12. Corsi • Corsi tenuti dalle Sezioni ARI • Circa 300 sezioni in tutta Italia • Domanda di ammissione agli esami • Entro il 30 Aprile o 30 Settembre • Due sessioni di esame l’anno • Maggio e Ottobre • Oggi una unica Patente • Classe “A”

  13. Esonero dagli esami • Certificato di radiotelegrafista • Diploma di radiotelegrafista di bordo • Certificato di operatore GMDSS • Laurea in ingegneria dell’informazione • Diploma in elettronica Un consiglio: integrare con lo studio della Radiotecnica

  14. Il gergo dei radioamatori

  15. Alfabeto fonetico ICAO A Alfa J Juliet S Sierra B Bravo K Kilo T Tango C Charlie L Lima U Uniform D Delta M Mike V Victor E Echo N November W Whiskey F Foxtrot 0 Oscar X X-Ray G Golf P Papa Y Yankee H Hotel Q Quebec Z Zulu I India R Romeo

  16. Codice Q • QRZ Siete chiamato da – Chi mi chiama ? • QSO Posso comunicare direttamente con • QSL Do accusa di ricezione – Cartolina di conferma • QRM Sono disturbato • QRP Diminuite la potenza di trasmissione • QRO Aumentate la potenza di emissione • QSY Trasmettete su un altra frequenza.....KHz • QRT Cessate la trasmissione

  17. Codice Q • QTH La mia posizione è ….. • QRN Sono disturbato da rumori atmosferici • QRS trasmettete più lentamente • QRV sono pronto • QSB la forza del segnale è variabile • QRB distanza fra le due stazioni • QRX vi richiamerò

  18. Gergo • CQ Chiamata generale • DX Collegamento a lunga distanza • CQ DX Chiamata a stazioni lontane • DXpedition Spedizione in paesi lontani e rari • HAM Radioamatore • 73 Saluti • Termini derivanti dalla lingua Inglese • Shack – Rig – Balun – Handle – Etc….. • Da evitare • Roger Ricevuto HI Risatina • Break Richiesta di trasmettere 88 Baci

  19. Prosign CW (trasmessi senza spazio) • AR fine messaggio • AS stand by • BK invito a trasmettere • CQ chiamata generale • K invito a trasmettere • KN invito a trasmettere a una specifica stazione • R ricevuto • SK fine del contatto

  20. Abbreviazioni CW • ABT about • AGN again • B4 before • CFM confirm • CUL see you later • DR dear • PSE please • TNX thanks • UR your, you are • VY very • ......

  21. Il codice RST

  22. Readability(comprensibilità) • Incomprensibile • Appena comprensibile • Comprensibile con difficoltà • Comprensibile senza difficoltà • Perfettamente comprensibile

  23. Strength(intensità) • Segnali debolissimi, appena percettibili • Segnali molto deboli • Segnali deboli • Segnali discreti • Segnali discretamente buoni • Segnali buoni • Segnali moderatamente forti • Segnali forti • Segnali fortissimi

  24. Tone(nota – solo per CW e RTTY) • Nota estremamente ronzante • Nota assai ronzante di AC • Nota ronzante di AC di tono basso leggermente musicale • Nota piuttosto ronzante discretamente musicale • Nota modulata musicale • Nota modulata, leggera traccia di fischio • Nota quasi DC, leggero ronzio • Buona nota di DC, appena una traccia di ronzio • Nota purissima di DC

  25. Uso pratico del codice • Per consuetudine nei collegamenti veloci è sempre 59 (five – nine) • Contest • DX • Spedizioni • Il rapporto reale viene usato • in QSO discorsivo • per verifiche tecniche • su richiesta

  26. QRP ?

  27. S meter analogico

  28. S meter digitale

  29. LOG

  30. Cosa è il Log • È il quaderno di stazione su cui registrare le informazioni sui collegamenti effettuati • La tenuta del Log di stazione è obbligatoria per legge • DL 259/03 Art. 215 • sanzione da € 34,00 a € 370,00 per omissione o mancato aggiornamento del Log

  31. Informazioni da registrare • Data • Ora di inizio e di fine collegamento • Nominativo stazione collegata • Frequenza utilizzata • Rapporto segnali (RST) • Modo di emissione • Potenza utilizzata • Annotazioni varie • Nome operatore collegato • Ubicazione • QSL inviata-ricevuta

  32. Log cartaceo

  33. Log da computer

  34. Situazione DXCC

  35. DXCC score

  36. DX Map

  37. Grey line – fusi orari

  38. Situazione WAZ

  39. Situazione WAS

  40. LA QSL

  41. Cosa è la QSL • È una cartolina a conferma del QSO • una cortesia dovuta • Le QSL si collezionano • per soddisfazione personale • a riprova dei traguardi raggiunti • per richiedere i Diplomi • È il biglietto da visita di ogni OM

  42. QSL grafiche IØHJN

  43. QSL fotografiche IØHJN Gaetano (Guy) Caprara Via della Sorgente 3 00040 Ariccia RM

  44. QSL doppia

  45. QSL esotiche(tnx 425 ARI DX Magazine)

  46. Compilazione QSL Nominativo cui inviare la QSL Nominativo cui inviare la QSL Nominativo del Manager Nominativo del Manager Dati QSO Dati QSO Corrispondente per rapporto SWL Corrispondente per rapporto SWL

  47. IRC

  48. Cosa sono • International Reply Coupon • Buoni di risposta internazionale equivalenti ad una affrancatura postale ordinaria • Disponibili presso gli uffici postali • Devono riportare il timbro dell’ufficio emittente

  49. Come si usano • Per richiedere la spedizione diretta delle QSL • Inviate la vostra QSL con accluso • busta pre-indirizzata per il ritorno • almeno 2 IRC
