  1. Kwangwoon Univ 트랜지스터 응용AM RADIO 전기전자회로실험2 4조 양지훈 정유진 김경학

  2. 차 례 작품제작동기 관련이론 작품소개 예상소요비용 역활분담 및 진행계획 Q&A

  3. 제 품 제 작 동 기

  4. 고주파 증폭회로 B 동조회로 A C 검파회로 AM RADIO D E 전력증폭 저주파 증폭회로 관 련 이 론 작동원리

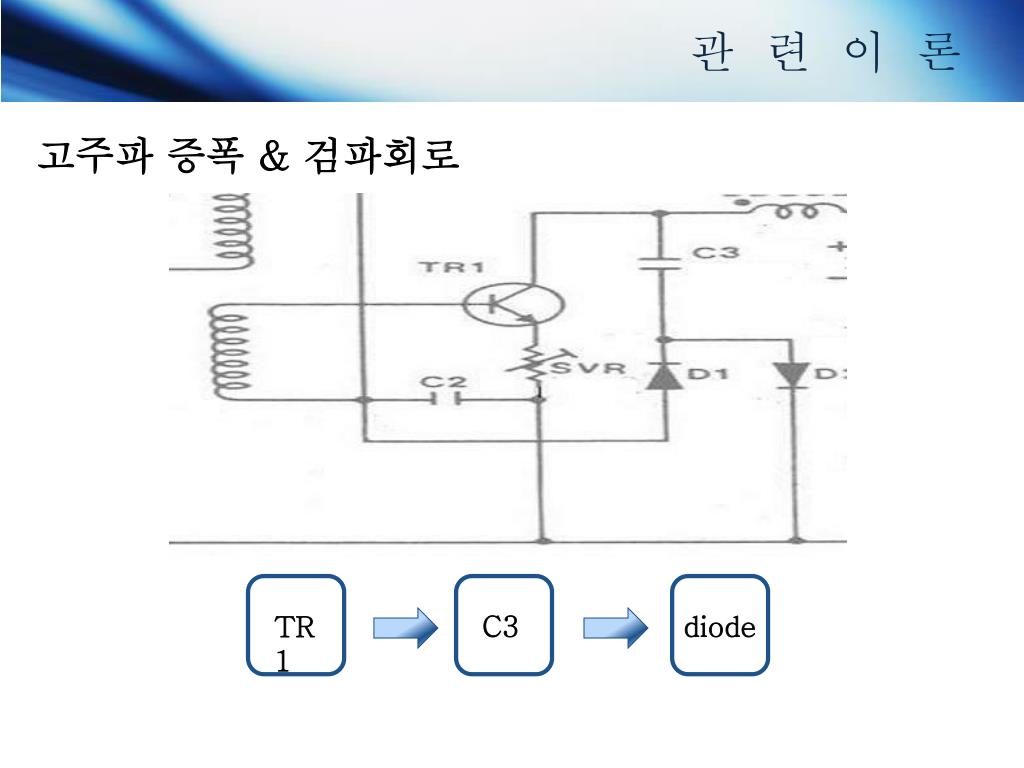

  5. 관 련 이 론 고주파 증폭 & 검파회로 C3 diode TR1

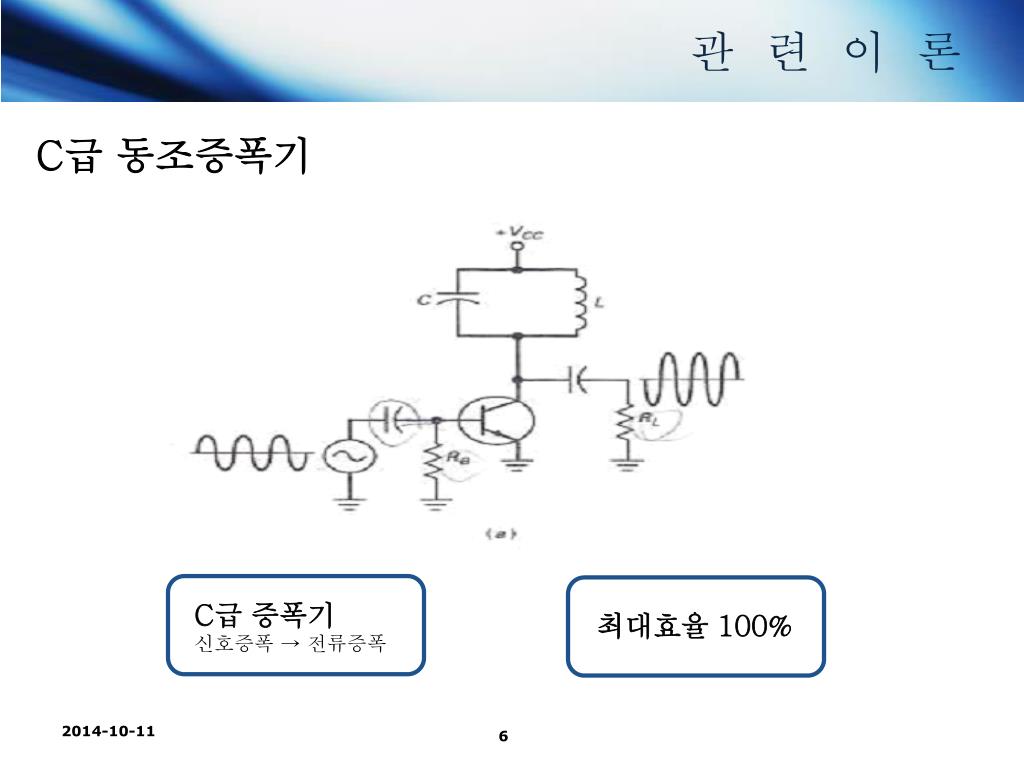

  6. 관 련 이 론 C급 동조증폭기 C급 증폭기 신호증폭 → 전류증폭 최대효율 100%

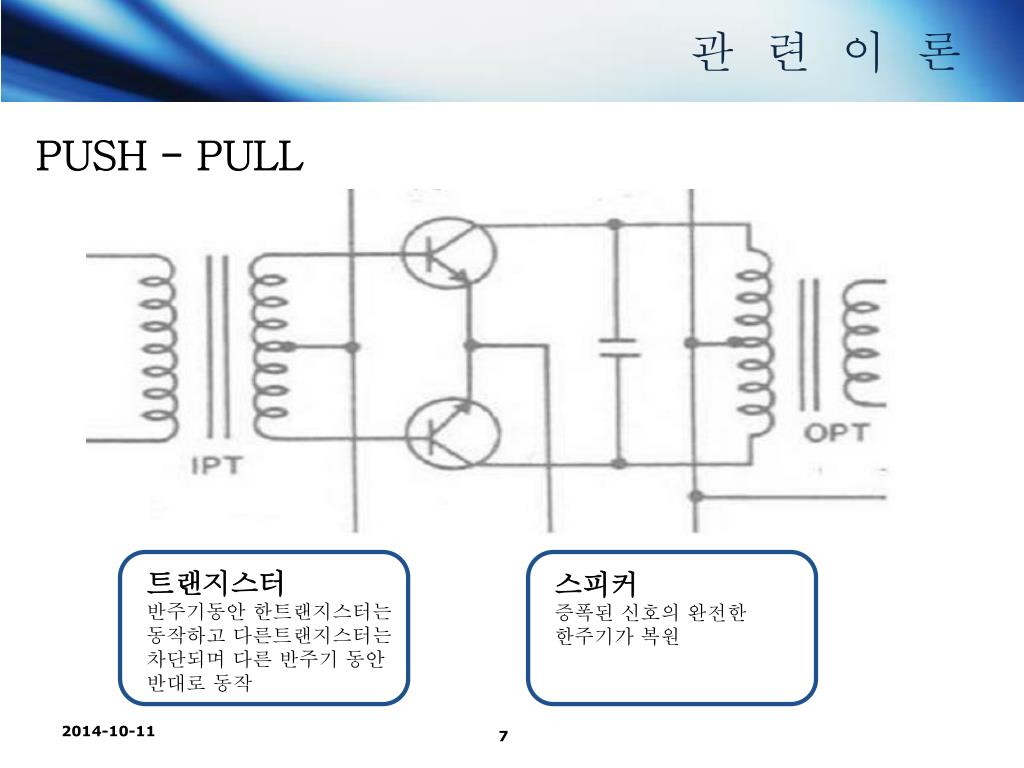

  7. 관 련 이 론 PUSH - PULL 트랜지스터 반주기동안 한트랜지스터는 동작하고 다른트랜지스터는 차단되며 다른 반주기 동안 반대로 동작 스피커 증폭된 신호의 완전한 한주기가 복원

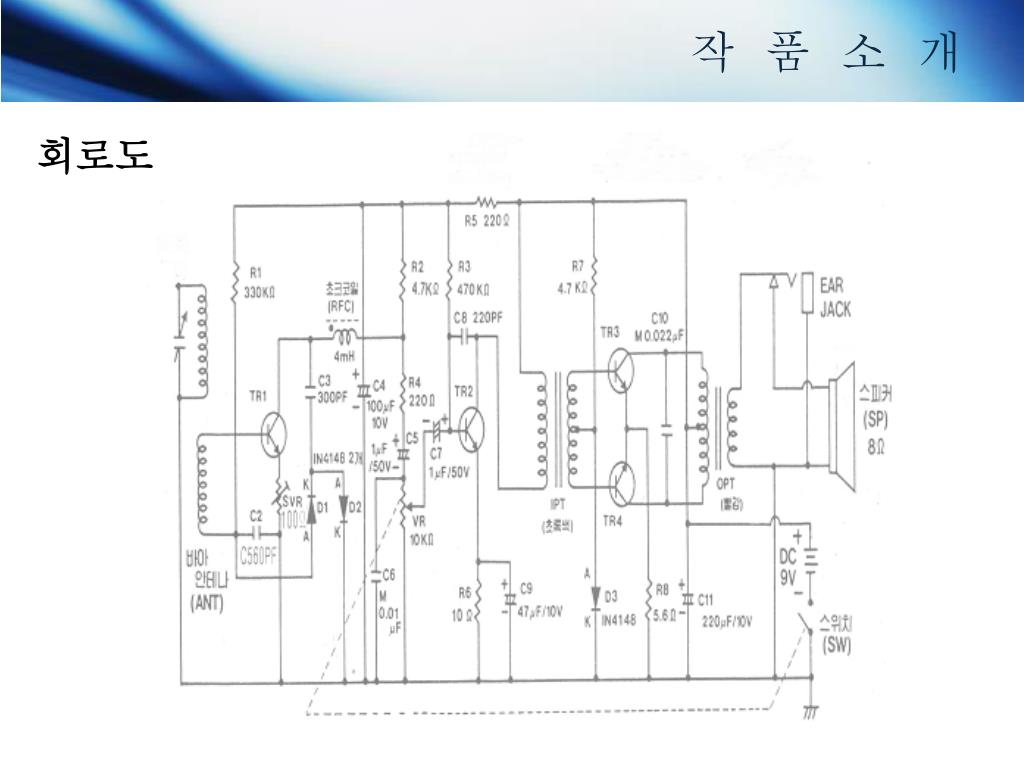

  8. 작 품 소 개 회로도

  9. 예 상 문 제 점 예상되는 문제점 AC/DC converter 교류로 들어 오는 전원을 직류로 바꾸어 파워 서플라이 처럼 전원공급을 가능하게 하는 장치 HAPTIC-NOTE 컨버터를 통해 들어온 전원을 이용한 일종의 전광판 센서와의 결합 손이 지나가는 부분의 LED가 발광

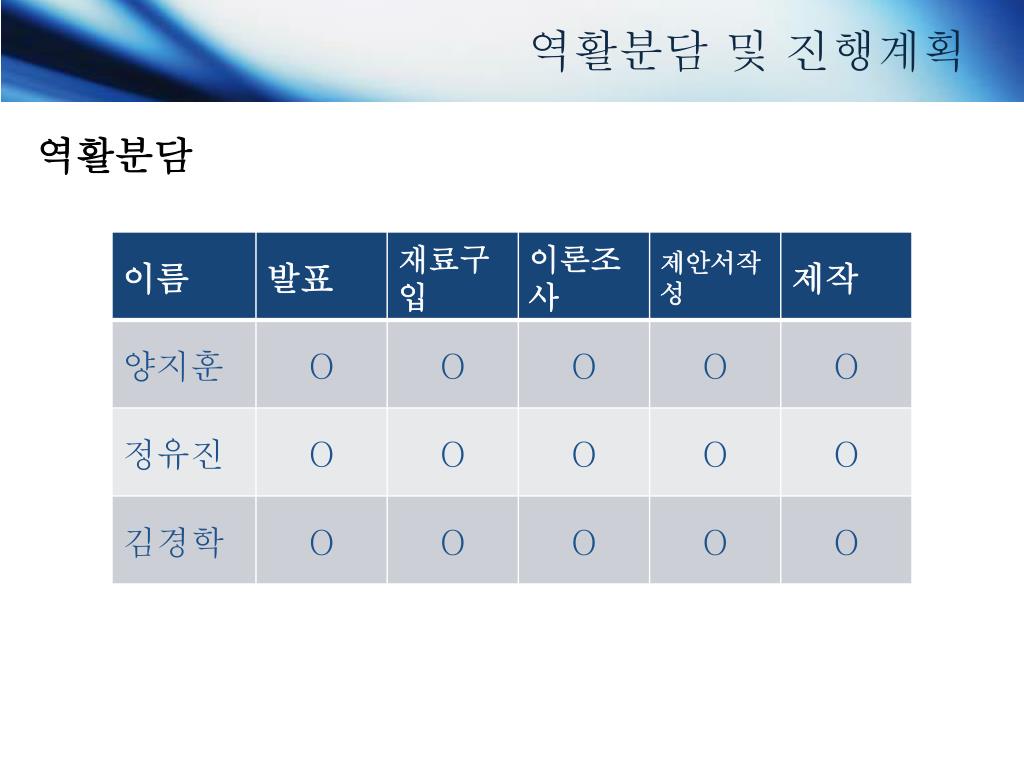

  10. 역활분담 및 진행계획 역활분담

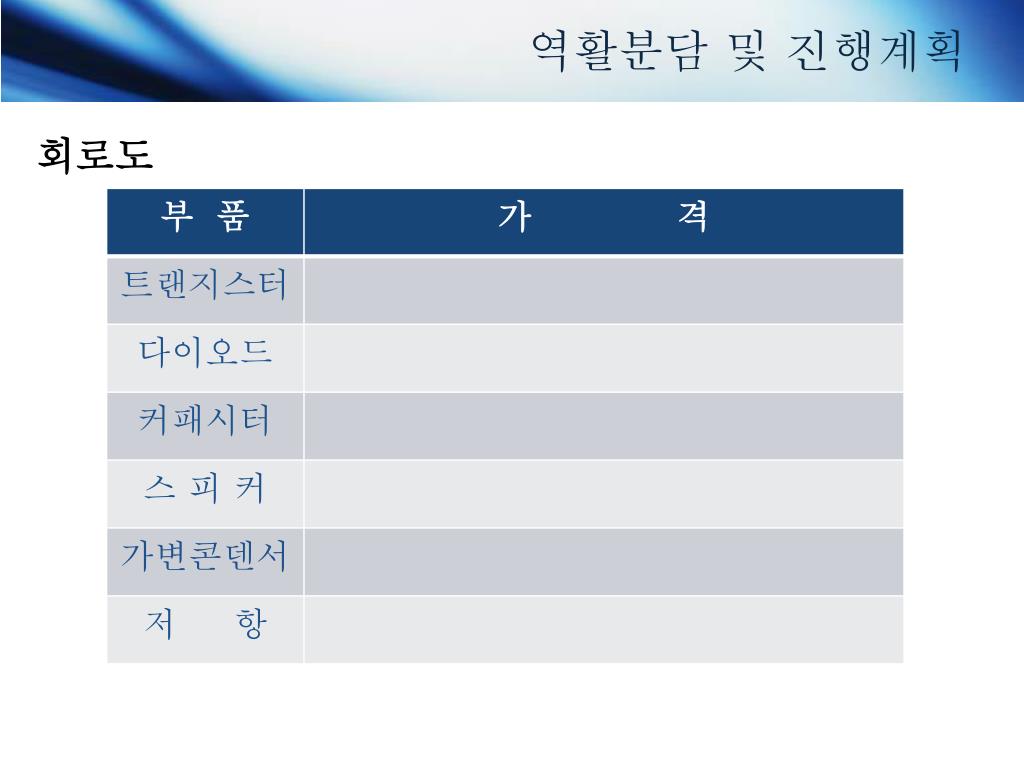

  11. 역활분담 및 진행계획 회로도

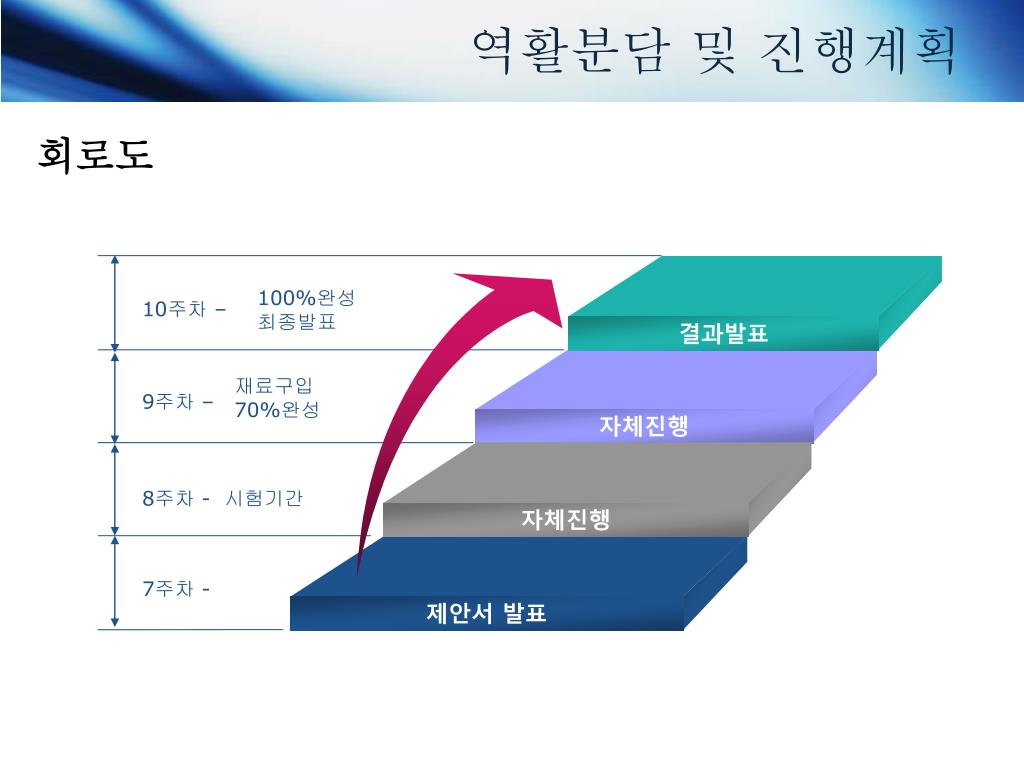

  12. 결과발표 자체진행 자체진행 제안서 발표 역활분담 및 진행계획 회로도 100%완성 최종발표 10주차 – 재료구입 70%완성 9주차 – 8주차 - 시험기간 7주차 -

  13. Q&A Thank you so much.
