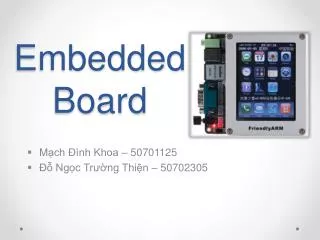

  1. Embedded Board Mạch Đình Khoa – 50701125 ĐỗNgọcTrườngThiện – 50702305

  2. Nội dung

  3. ĐẶC ĐIỂM CHUNG CỦA BOARD NHÚNG • BỘ XỬ LÝ • Gồm 2 loại: vi xửlýđơnthôngthườngvà vi xửlýcótíchhợpcácbộxửlýngoại vi trên chip (SoC) • Sửdụngđadạngcáckiếntrúc vi xửlý(Von-Neumann, Harvard, RISC…) • Bộxửlýsốhọctừ 4 bit – 64 bit • Bộxửlý DSP mởrộng, cókhảnăngxửlýsốthực 8 bit – 16 bit • Bộnhớ cache (L1, L2) • On-chip memory (SRAM, ROM)

  4. ĐẶC ĐIỂM CHUNG CỦA BOARD NHÚNG • BỘ NHỚ • RAM: 32MB – 512MB. Tốcđộ bus. • Flash: NAND Flash. Thườnglànơichứa kernel củahệđiềuhành • Hệđiềuhành • Embedded Linux (kernel 2.6) • WinCE (version 5 – 6) • Android • Khác: Symbian, iOS, Chrome OS, FreeBSD, Free RTOS

  5. ĐẶC ĐIỂM CHUNG CỦA BOARD NHÚNG • Bộgiaotiếp Audio/Video • S-Video, HDMI • Audio input (microphone), output (thôngthườnglà 2 channel) • LCD, touch screen • Bộgiaotiếpchuyểndữliệu • Serial port (RS232, TTL) • USB (USB Host hoặc OTG) • SD/MMC Card • Ethernet

  6. ĐẶC ĐIỂM CHUNG CỦA BOARD NHÚNG • BỘ GIAO TIẾP NHẬP DỮ LIỆU • Keyboard • JTAG • Camera • BOOT/RESET button • Thôngsốvềđiện • Hiệuđiệnthếvào • Côngsuấttiêuthụ • Nhiệtđộ CPU • Độẩm

  7. MỘT SỐ BOARD PHỔ BIẾN

  8. OMAP 3530 DevKit - TI

  9. OMAP 3530 DevKit • Bộxửlý: • OMAP 3530 processor • 600MHz ARM-Cortex – A8 Core • 412MHz DSP Core • 32Kb L1 Cache – 256Kb L2 Cache • 64Kb SRAM – 112Kb ROM • Bộnhớ: • 128MB SDRAM. 166MHz bus • 128MB NAND Flash • Ứngdụng : dùngchonhữngmụcđíchxửlýảnh & đaphươngtiện.

  10. OMAP 3530 DevKit

  11. Friendly ARM - ARM

  12. Friendly ARM • Bộxửlý: • 400MHz Samsung – ARM 9 • EEPROM: 1024byte • Bộnhớ: • 64MB SDRAM, 32 bit bus • Flash: 64MB NAND Flash, 2MB NOR Flash(Bios) • Hệđiềuhành: • WinCE 5 – 6 • Linux kernel 2.6 • Android

  13. Friendly ARM

  14. Fusion Embedded Development Kit

  15. Fusion Embedded Development Kit • ARM Cortex-M1 • 512 KB SRAM • 2 MB SPI flash • Điốtđonhiệtđộvàtínhiệutuầntự • OLED display – Blue 96x16 (0.8") display for quick demos • USB to UART connection for HyperTerminal on a PC • Ứngdụng : theodõinhiệtđộvàquảnlýnguồnđiệntrongcáchệthốngnhúngphứctạpkhác.

  16. Fusion Embedded Development Kit

  17. 8051 Kit

  18. ỨNG DỤNG THỰC TẾ

  19. Video clip • Android 2.1 trên OMAP 3530 • 3D Image Viewer trên Friendly ARM
