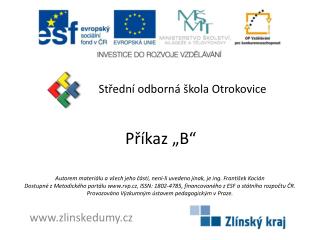

  1. Příkaz „B“ Střední odborná škola Otrokovice Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je ing. František Kocián Dostupné z Metodického portálu www.rvp.cz, ISSN: 1802-4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze. www.zlinskedumy.cz

  2. Charakteristika DUM

  3. Příkaz „B“ Náplň výuky Příkaz „B“ Příkaz „B“ musí obsahovat Vedoucí pracovní skupiny, vedoucí práce Zajištění a odjištění pracoviště Ověření/odzkoušení beznapěťového stavu. Uvedení do provozu

  4. Obecně – písemný doklad o nařízených technických a organizačních opatřeních sloužící k zajištění bezpečnosti pracujících při práci na elektrickém zařízení nebo v jeho blízkosti. Na které práce se příkaz „B“ vydává: Pro práce na vn, vvn a zvn, a to na práce prováděné bez napětí a v blízkosti částí pod napětím. Pro práce prováděné na elektrických zařízeních bez napětí se příkaz B vydává pouze na zajištění a odjištění pracoviště. Příkaz  „B“ se však nevydává – na všechny tzv. běžné práce pod napětím. To jsou takové práce, které se pravidelně opakuje, že na jejich provádění postačuje vydání přesných místních provozně bezpečnostních předpisů. Příkaz B  se vydává také pro práce na zařízeních mn nebo nn, jestliže tato zařízení jsou: Ve společném prostoru se zařízením vn, vvn nebo zvn, pokud by při práci mohla blízkost těchto zařízení vyvolat nebezpečí. Na křižovatkách vodičů venkovních vedení mn nebo nn s vedením vn, vvn nebo zvn. Příkaz „B“

  5. Příkaz „B“ • Od vydání příkazu „B“ lze upustit: • Když se jedná o práci běžně se opakující (výměna pojistek) • Pro práce na elektrických zařízeních ve výstavbě, která ještě nebyla připojena na napětí • Pro práce na zařízeních vn a vvn s bezpečným proudem (3,5 mA AC) • Je-li nebezpečí z prodlení (při ohrožení lidského zdraví, při mimořádných • poruchách, hrozí-li nebezpečí velkých hospodářských škod)

  6. Vydání příkazu „B“ • Vydání příkazu „B“ •  Příkaz „B“ vydává a podepisuje pracovník znalý s vyšší kvalifikací, který odpovídá za provozování příslušného elektrického zařízení nebo ten, který bezprostředně řídí provoz a údržbu elektrického zařízení. Nebo pracovník se stejnou kvalifikací, jím pověřený.

  7. Příkaz „B“ se vydává na vedoucího práce a musí obsahovat: • číslo • jméno a podpis pracovníka, kterému je určen • místo, druh a dobu práce • jméno a podpis vydávajícího • jména a podpisy pracovníků zajišťujících pracoviště • podrobný popis zajištění pracoviště • označení nejbližšího místa pod napětím • vlastnoruční podpisy pracovníků skupiny potvrzující provedenou • instruktáž • Skládá se ze dvou vyhotovení stejného čísla. Nesmí se v něm škrtat, • přepisovat, opravovat. Vydává se na 24 hodin pro jedno pracoviště a • jednu pracovní skupinu. • Na trvale zajištěné pracoviště a jednoho vedoucího práce se vydává na • dobu max. jeden týden. Příkaz „B“ musí obsahovat

  8. Vedoucí pracovní skupiny • Osoba odpovědná za pracovní činnost skupiny. V průběhu pracovní • činnosti na příslušném elektrickém zařízení nebo v jeho blízkosti je • přímo podřízen vedoucímu práce nebo osobě vykonávající dozor Vedoucí pracovní skupiny, vedoucí práce

  9. Vedoucí práce • osoba s odpovídající elektrotechnickou kvalifikací pověřená konečnou • odpovědností za pracovní činnost při dodržování podmínek bezpečné • práce na daném pracovišti • pro provádění činnosti je pověřen jen jeden vedoucí práce • může delegovat část odpovědnosti (prokazatelně) na jiného pracovníka • pracovník pověřený vedením pracovní skupiny, v případě samostatné • práce pracovník sám • tuto funkci mohou vykonávat pověření pracovníci jiných subjektů • s potřebnou kvalifikací, kteří provádí práce na elektrickém zařízení nebo v jeho blízkosti • při provádění vybraných PPN plní zároveň roli vedoucího zajišťování/ • odjišťování Vedoucí pracovní skupiny, vedoucí práce

  10. Zajištění a odjištění pracoviště. • Zajištění pracoviště je bezpečnostní opatření pro práce na elektrickém • zařízení bez napětí nebo v blízkosti napětí. Provádění je řízeno vedoucím • zajišťování/odjišťování. • Úkony potřebné k zajištění/odjištění pracoviště spolu s vedoucím • zajišťování/odjišťování provádí pracovníci, kteří jsou k této činnosti • pověření a byli prokazatelně (na „Příkazu B“) seznámeni o způsobu • provádění prací. • Vypnutí/odpojení, kontrola odpojeného stavu • Část elektrického zařízení, na kterém se pracuje, je vypnuta a • galvanicky odpojena od všech možných zdrojů napájení. Odpojení je • zajištěno vzdušnou vzdáleností nebo účinnou izolací. • Zajištění vypnutého, odpojeného stavu proti nežádoucímu zapnutí. • Zajištění vypnutého, odpojeného stavu proti nežádoucímu zapnutí je • uzamčení zámkem a umístění bezpečnostní tabulky „NEZAPÍNEJ, NA • ZAŘÍZENÍ SE PRACUJE“, Zajištění a odjištění pracoviště

  11. Ověření/odzkoušení beznapěťového stavu. • Spolehlivým a bezpečným způsobem provést ověření/odzkoušení, že • část zařízení, na němž se má pracovat, je na všech pólech, fázích a • přívodech bez napětí. Před a po každém použití zkoušečky se provede • ověření funkčnosti zkoušečky přednostně na jiné živé části • pod napětím, pokud nejsou, tak kontrolním tlačítkem na zkoušečce. • Vstup pracovní skupiny na zajištěné pracoviště je povolen až po kontrole všech opatření, a teprve když pracovník zajišťující pracoviště dotykem holé ruky přesvědčil pracovníky o beznapěťovém stavu. Při práci přebírá dozor vedoucí práce. Ověření/odzkoušení beznapěťového stavu

  12. Co znamená ukončit práce na zařízení •  Po úplném ukončení všech stanovených prací na el. zařízení se musí zařízení uvést do provozuschopného stavu, uklidit všechny nástroje, nářadí a použitý materiál. Vedoucí práce to zkontroluje a zajistí, aby všichni opustili pracoviště. Pokyn k odstranění všech zbývajících opatření, která byla použita k zajištění pracoviště je možno dát až po kontrole, že všichni pracovníci jsou mimo pracoviště. Odstranění zajištění pracoviště provede podle příkazu B určený pracovník. Příkaz B uzavře vedoucí práce nebo pracovník příkazem B určený k odstranění zkratovacích zařízení a zajištění pracoviště. • Zapnutí zařízení •  Příkaz k zapnutí zařízení může vydat jen k tomu odpovědný pracovník, až když jsou všechny práce na zařízení ukončeny a byly splněny všechny podmínky k ukončení prací. Zapnout zařízení je možné, až když je potvrzeno, že je zajištěna bezpečnost provozu zařízení. Uvedení do provozu

  13. Příkaz „B“ Obr. 2: Vzor tiskopisu Obr. 1: Vzor tiskopisu

  14. Kontrolní otázky: • Příkaz „B“ řeší? • Odbornou způsobilost osob (pracovníků) • Řeší prostředí • Řeší bezpečnost práce při práci na el. zařízení (vn) • Kdy je musí vydán příkaz „B“? • Pro práce na EZ vn pod napětím a jeho blízkosti • Pro práce na EZ nn pod napětím a jeho blízkosti • Pro práce na EZ mn pod napětím a jeho blízkosti • Musí být zajištěno pracoviště při vydání příkazu „B“? • Ano • NE • Záleří na rozhodnutí vedoucího

  15. Kontrolní otázky – řešení • Příkaz „B“ řeší? • Odbornou způsobilost osob (pracovníků) • Řeší prostředí • Řeší bezpečnost práce při práci na el. zařízení (vn) • Kdy je musí vydán příkaz „B“? • Pro práce na EZ vn pod napětím a jeho blízkosti • Pro práce na EZ nn pod napětím a jeho blízkosti • Pro práce na EZ mn pod napětím a jeho blízkosti • Musí být zajištěno pracoviště při vydání příkazu „B“? • Ano • NE • Záleří na rozhodnutí vedoucího

  16. Seznam obrázků: Obr. : Vzor formuláře. In: Skupina ČEZ [online]. 2010 [cit. 4. 6. 2013]. Dostupné z: http://www.pslib.cz/pe/skola/studijni_materialy/prezentace/elektroenergetika/3_rocnik/prikaz_B.pdf Obr. 2: Vzor formuláře. In: Skupina ČEZ [online]. 2010 [cit. 4. 6. 2013]. Dostupné z: http://www.pslib.cz/pe/skola/studijni_materialy/prezentace/elektroenergetika/3_rocnik/prikaz_B.pdf

  17. Seznam použité literatury: [1] KOČÍ, M., Bezpečnost práce v elektrotechnice, IN-EL, spol.sr.o. Praha, 1997 [2] CEZ. Příkaz B[online]. [cit. 4.6.2013]. Dostupný na WWW: http://www.cez.cz/edee/content/file/o-spolecnosti/dcerine-spolecnosti/cds/pro_dodavatele/cds_pp_0001r05.pdf [3] Příkaz B,[online]. [cit. 4.6.2013]. Dostupný na WWW: www.pavelr.xf.cz/texty%20ELE/Prikaz%20B.doc
