  1. BH Detektori zračenja Dr D. Manojlović, Hemijski fakultet Beograd

  2. DETEKTORI ZRAČENJA Kod spektralnih aparata registracija zračenja se izvodina četiri osnovna načina: vizuelno fotografski fotoelektrično radiohemijski (korišćenjem toplotnog efekta zračenja).

  3. Nijedan od ovih načina nema opštu primenjivost niti izrazitu prednost Odabir detektora se izvodiprema osetljivosti u ispitivanoj oblasti spektra elektromagnetnog zračenja Vizuelna detekcija Jedan od najosetljivijih prijemnika zračenja u vidljivoj oblasti je ljudsko oko

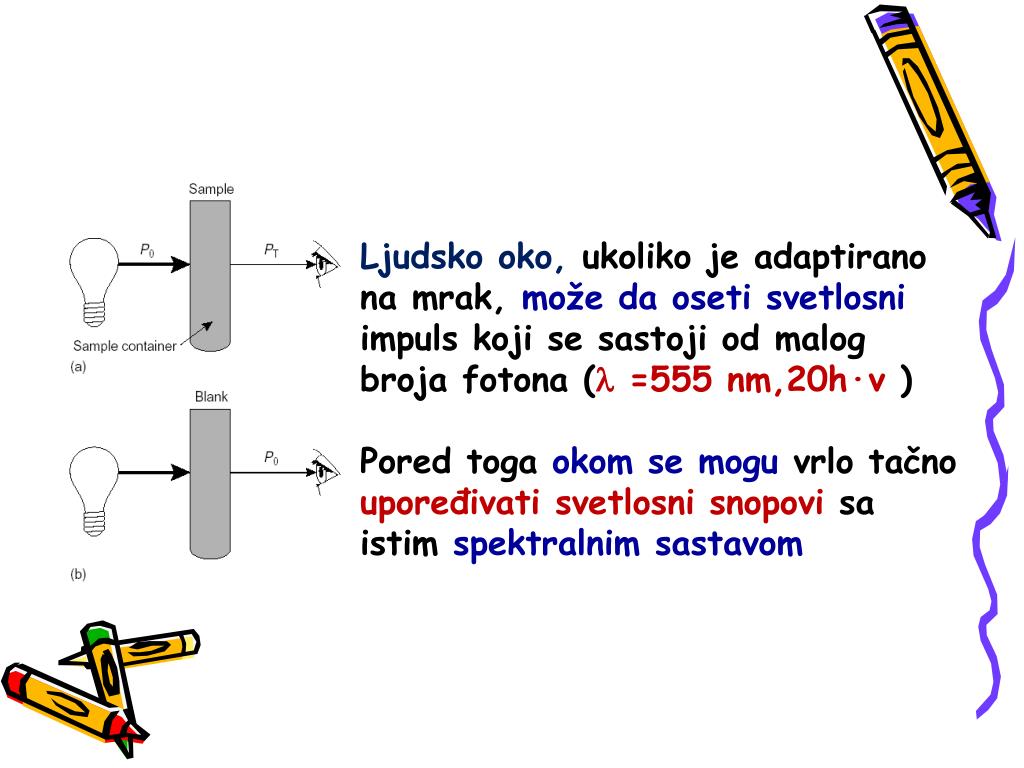

  4. Ljudsko oko, ukoliko je adaptirano na mrak, može da oseti svetlosni impuls koji se sastoji od malog broja fotona (=555 nm,20h∙v ) Pored toga okom se mogu vrlo tačno upoređivati svetlosni snopovi sa istim spektralnim sastavom

  5. Fotografska detekcija Fotografska ploča ili film je jedan od najstarijih i po mnogim osobinama do sada neprevaziđen indikator zračenja. Odlike ovakvog načina detekcije su trajnost (ploče i filmovi se mogu dugo čuvati) i lakoća rukovanja.

  6. Osetljivi sloj fotografske ploče(filma) naziva se emulzija i predstavlja specijalno pripremljen sloj želatina debljine 5-10 m sa ravnomerno raspoređenim mikrokristalima srebro-halogenida, obično AgBr ili smese AgBr i AgCl (spektroskopske ploče i negativski materijal u fotografiji) Pored toga emulzija sadrži i stabilizatore koji povećavaju opštu spektralnu osetljivost emulzije, supstance koje smanjuju površinski napon, ovlaživači

  7. Mikrokristali Ag-X nisu potpuno pravilni i na njima postoje defekti-submikroskopske nehomogene čestice, obično metalnog srebra ili Ag2S, koji predstavljaju centre osetljivosti Pod dejstvom svetlosti uprošćeno dolazi do razlaganja AgBr pri čemu bromidni jon prelazi u atomsko stanje i apsorbuje se u želatinu, a elektron prelazi u provodnu zonu Elektron se kreće kroz kristal sve dok ne bude uhvaćen u osetljivom centru koji zbog toga postaje negativno naelektrisan

  8. 2 AgBr + h∙ 2 Ag + Br2 Jon Ag+napušta svoj položaj u krisrtalnoj rešetki i difunduje na površinu gde biva privučen od centra osetljivosti u kome se razelektriše u atom srebra Ovaj atom omogućava lakše vezivanje sledećeg fotoelektrona, a ovaj vezuje sledeći jon Ag+i na taj način se obezbeđuje rast centra osetljivosti

  9. Količina srebra u ovim centrima je još uvek mala pa se ne vidi zacrnjenje emulzije, fotografski lik je u ovom stadijumu skriven i zove se latentna slika Da bi se dobila vidljiva i trajna slika, emulzija se tretira razvijačkim rastvorima, čije su glavne komponenete organska redukciona sredstva (oksibenzoli-hidrohinon, pirokatehol; aminofenoli-metol, fenilendiamin)

  10. Pod dejstvom ovih razvijačkih supstanci kristali AgBr koji sadrže centre latentnog lika (centre osvetljenosti), se vrlo brzo redukuju (u toku nekoliko minuta) do elemetarnog srebra Vreme razvijanja mora biti strogo određeno jer ako bi se fotoemulzija ostavila dovoljno dugo u razvijaču, redukovali bi se svi kristali srebro-bromida • Prvi kristali daju crno beli lik, drugi ako su razvijeni daju veo, odnosno manje ili veće zacrnjenje po celoj ploči

  11. Proces razvijanja je veoma bitan jer od njega u najvećoj meri zavisi koliko će biti konačno zacrnjenje emulzije Na zacrnjenje ne utiče samo vreme razvijanja nego i kvalitativni i kvantitativni sastav razvijača kao i temperatura. Zbog toga kod kvantitativne spektrografske analize, ukoliko se kao detektor koristi fotografska ploča, ove parametre treba držati konstantnim da bi se dobili reproduktivni rezultati

  12. Razvijačpored razvijačke supstance sadrži i druge komponente: -Zaštitne supstance, koje štite razvijačke supstance od oksidacije (natrijum-sulfit, natrijum-bisulfit, kalijum-bisulfit) koje se lakše oksiduju od razvijačkih supstanci. -Alkalije, koje obezbeđuju optimalnu pH za redukciju i dovode do bubrenja emulzije, čime se olakšava prodiranje razvijača.

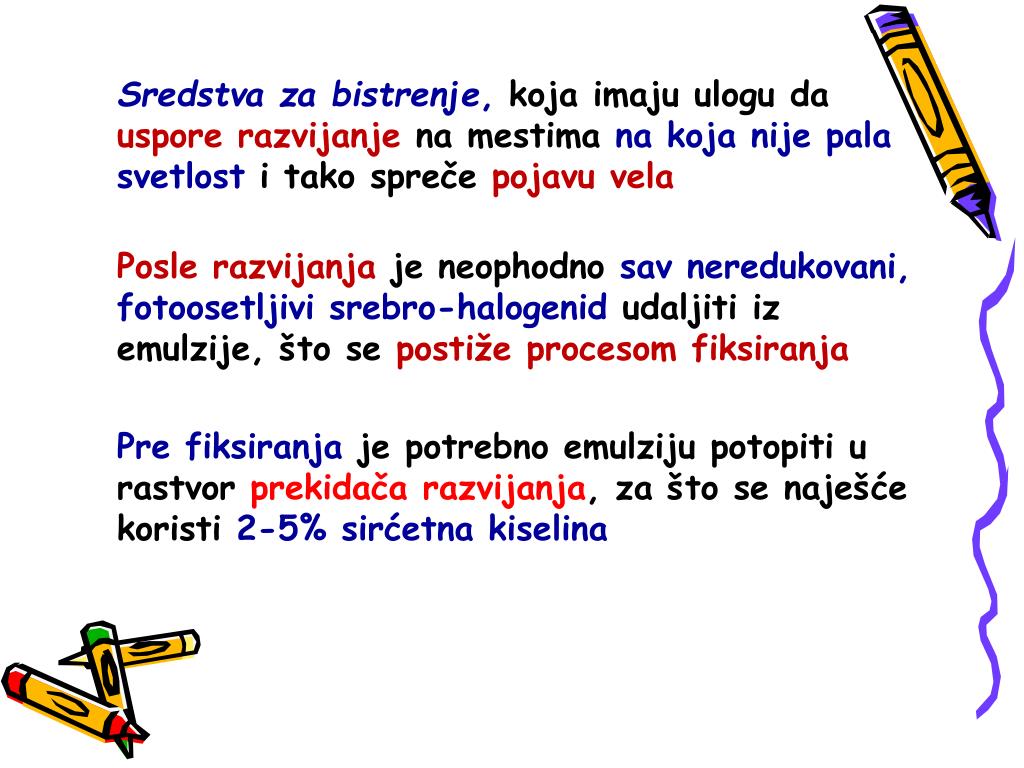

  13. Sredstva za bistrenje, koja imaju ulogu da uspore razvijanje na mestima na koja nije pala svetlost i tako spreče pojavu vela Posle razvijanja je neophodno sav neredukovani, fotoosetljivi srebro-halogenid udaljiti iz emulzije, što se postiže procesom fiksiranja Pre fiksiranja je potrebno emulziju potopiti u rastvor prekidača razvijanja, za što se naješće koristi 2-5% sirćetna kiselina

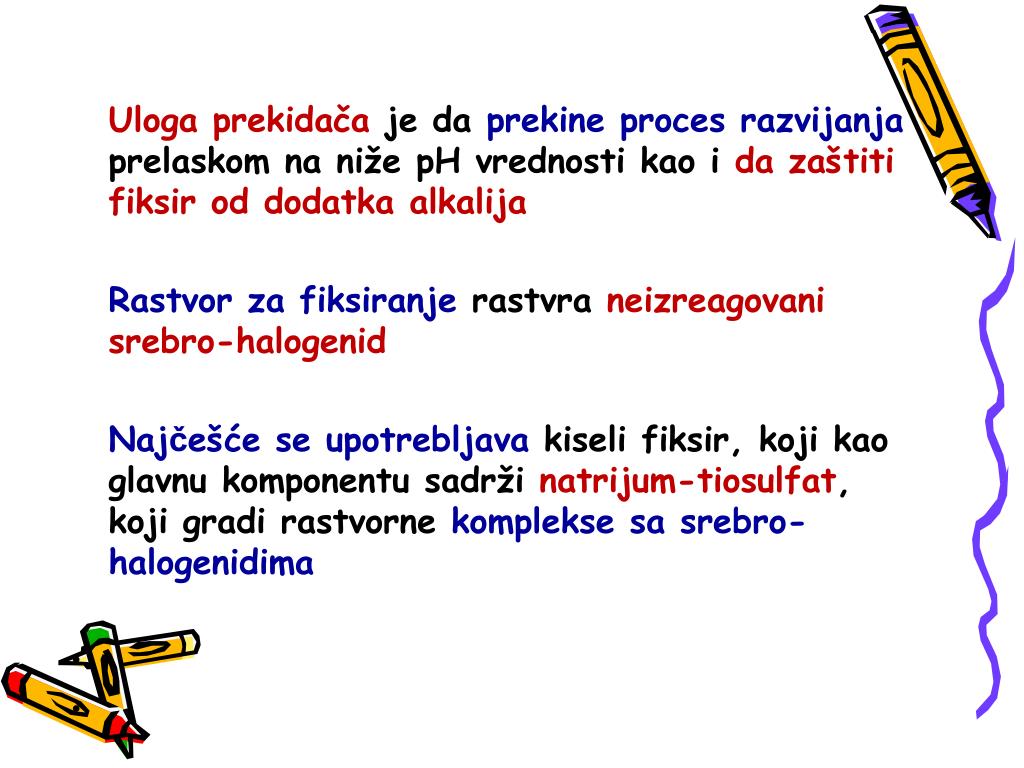

  14. Uloga prekidača je da prekine proces razvijanja prelaskom na niže pH vrednosti kao i da zaštiti fiksir od dodatka alkalija Rastvor za fiksiranje rastvra neizreagovani srebro-halogenid Najčešće se upotrebljava kiseli fiksir, koji kao glavnu komponentu sadrži natrijum-tiosulfat, koji gradi rastvorne komplekse sa srebro-halogenidima

  15. AgX + 2 Na2S2O3 Na3Ag(S2O3)2 + NaX Posle fiksiranja ploču ili film treba dobro isprati vodom tako da se može čuvati neodređeno dugo vreme. Kao mera delovanja svetlosti na fotografsku emulziju obično se upotrebljava zacrnjenje, S(u literaturi se sreće i naziv optička gustina,D) što je u stvari apsorbanaca.

  16. gde je: • Io Intenzitet svetlosti koja pada na emulziju • - I Intenzitet svetlosti koji je prošao kroz zacrnjeni deo emulzije

  17. Svetlosna energija po jedinici površine emulzije označava se sa H i naziva se količina osvetljenja ili ekspozicija i data je izrazom: gde je: I intenzitet svetlosti E osvetljenost t vreme delovanja na emulziju

  18. Veza između ekspozicije i zacrnjenja je dosta složena i za vrednosti koje nisu ni suviše velike ni suviše male može se prikazati Schwartschildovom jednačinom: • gde je: •  kontrast emulzije • j inercija ploče • pSchwartschildova konstanta

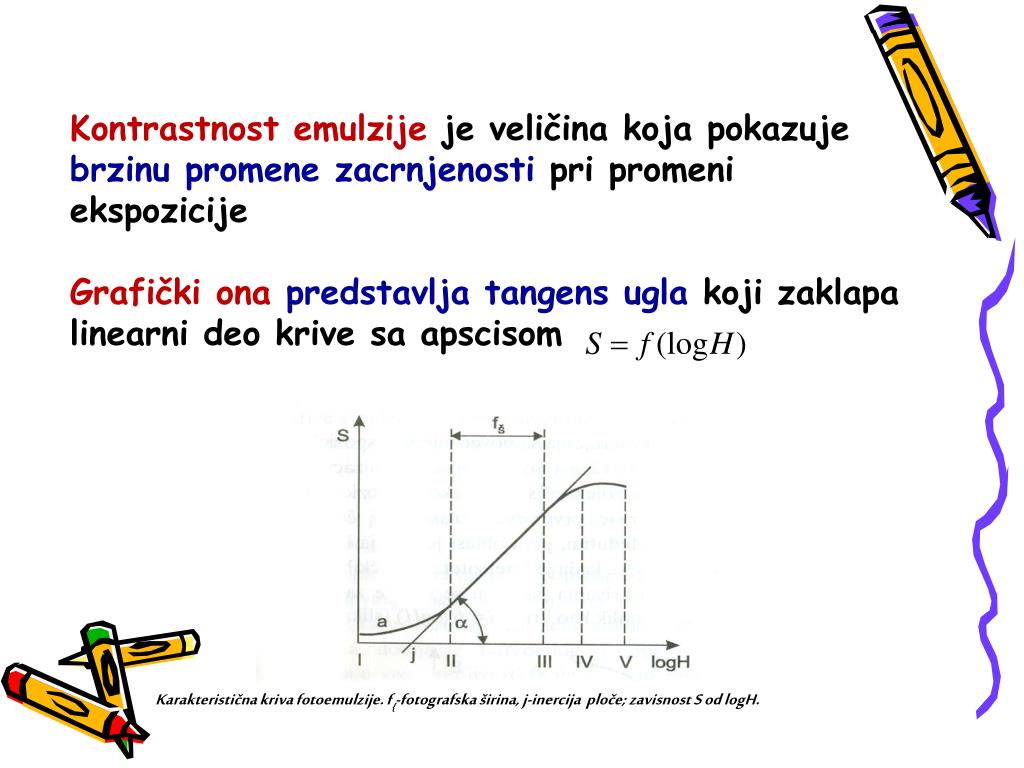

  19. Kontrastnost emulzije je veličina koja pokazuje brzinu promene zacrnjenosti pri promeni ekspozicijeGrafički ona predstavlja tangens ugla koji zaklapa linearni deo krive sa apscisom Karakteristična kriva fotoemulzije. f{-fotografska širina, j-inercijaploče; zavisnost S od logH.

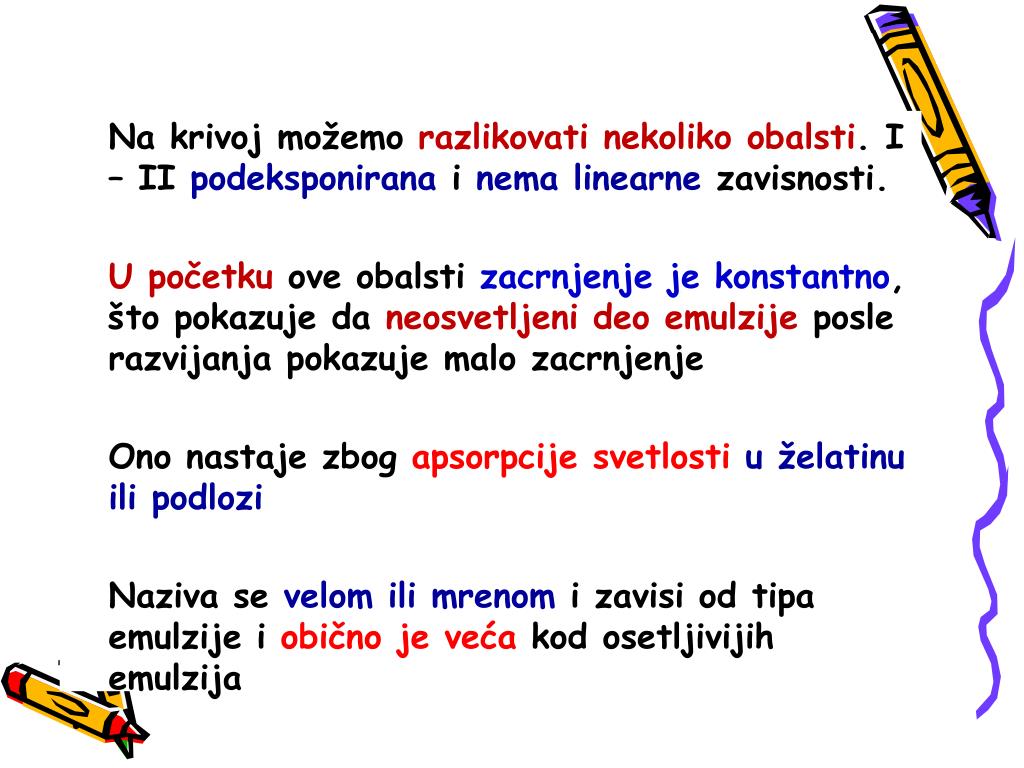

  20. Na krivoj možemo razlikovati nekoliko obalsti. I – II podeksponirana i nema linearne zavisnosti. U početku ove obalsti zacrnjenje je konstantno, što pokazuje da neosvetljeni deo emulzije posle razvijanja pokazuje malo zacrnjenje Ono nastaje zbog apsorpcije svetlosti u želatinu ili podlozi Naziva se velom ili mrenom i zavisi od tipa emulzije i obično je veća kod osetljivijihemulzija

  21. Dužim čuvanjem emulzija pri nepovoljnim uslovima veo se povećava Tek pri nekoj određenoj ekspoziciji (tačka a na karakterističnoj krivoj) zacrnjenje počinje da raste i ta količina osvetljenja pri kome zacrnjenje počinje da raste naziva se pragom osetljivosti emulzije Oblast linearne zavisnosti, od II do III se naziva oblast normalne ekspozicije ili fotografska širina emulzije

  22. Nagib ovog dela određuje konstantnost emulzije a ekstrapolacijom linearnog dela dobija se inercija ploče j. III do V je preeksponirana oblast,a oblast IV do V oblast solarizacije Prve dve oblasti se koriste za spektrografsku analizu

  23. Fotoelektrična (fotoelektronska) detekcija Postoji čitav niz detektora koji rade na principu fotoefekta Pretvaranje energije zračenja u električnu energiju, u ovim detektorima ostvaruje se kao rezultat otkidanja(emisije) elektrona iz atoma različitih supstanci, pod dejstvom svetlosti

  24. Prema Stoletovom zakonu struja je direktno proporcijonalna snazi, odnosno intanzitetu svetlosti: gde je: i-jačina fotostruje k-koeficijent proporcionalnosti I- intenzitet svetlosti

  25. Što jaču struju daje fotoelemenat za određivani intenzitet zračenja, to je on osetljiviji Razlikujemo opštu (integralnu) i spektralnu osetljivost Opšta osetljivost se određuje u odnosu na svetlost koju emituje lampa sa usijanom volframovom žicom na temperaturi od 2850 K

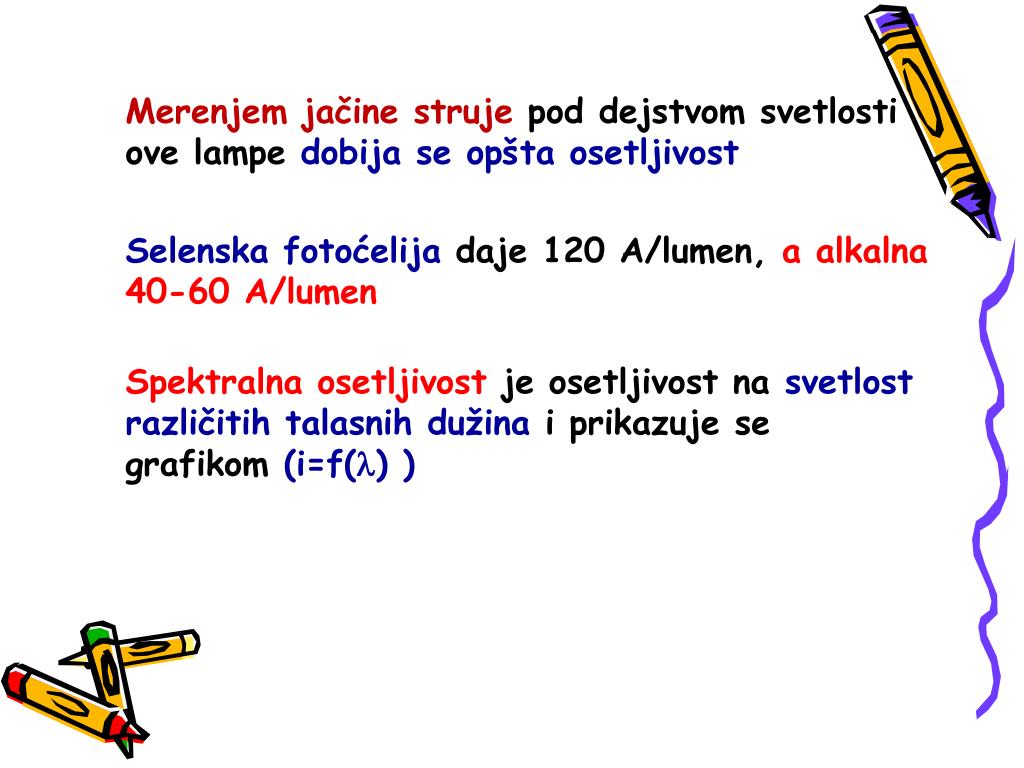

  26. Merenjem jačine struje pod dejstvom svetlosti ove lampe dobija se opšta osetljivost Selenska fotoćelija daje 120 A/lumen, a alkalna 40-60 A/lumen Spektralna osetljivost je osetljivost na svetlost različitih talasnih dužina i prikazuje se grafikom (i=f() )

  27. Tipovi fotoelemenata: Fotoelementi sa unutrašnjim fotoefektom -elementi sa zaprečnim slojem (selenski, bakar(I)-oksidni,itd.) Elementi koji se zasnivaju na spoljašnjem fotoefektu- alkalne fotoćelije i fotomultiplikatori Kod fotoelemenata sa unutrašnjim fotoefektom pod dejstvom svetlosti (zračenja) na granici između poluprovodnika i metala javlja se struja

  28. Pri osvetljavanju fotoni reaguju sa atomima poluprovodnika predajućienergiju elektronima (fotoelektroni), koji se odvajaju od atoma i kreću prema zaprečnom sloju.Ćelija sa zprečnim slojem sastoji se iz tri sloja

  29. Na gvozdenu ploču nanosi se sloj poluprovodnika (Se, Cu2O,) a zatim se nanosi vrlo tanak film srebra ili zlata – to je zaprečni sloj koji skuplja elektrone i predstavlja negativan pol elementa, dok je gvozdena ploča pozitivan pol Jačina fotostruje zavisi od intenziteta i spektralnog sastava svetlosti Kod malih spoljašnjih otpora (100 ) postoji direktna proporcionalnost između intenziteta svetlosti i jačine fotostuje

  30. Zbog malog unutrašnjeg otpora selenske fotoćelije struja koja se javlja, vrlo se teško pojačava, pa se moraju koristiti galvanometri visoke osteljivosti 1- 0,1 A Integralna osetljivost za selensku ćeliju površine 10 cm2 je 350 – 500 A/lumen, a EMS oko 250 do 400 mV Sa krive spektralne osetljivosti selenske fotoćelije se vidi da je osetljivost ove ćelije blisaka osetljivosti ljudskog oka u vidljivoj oblasti

  31. Osetljivost oka (1), selenske fotoćelije (2) i Cs-alkalne fotoćelije (3) Maksimalna osetljivost je kao i kod oka, na 540-560 nm, i zavisi od načina obrade površine ćelije. Osetljivost u UV oblast je veoma mala. Kod ovih ćelija se javlja zamor fotoćelije

  32. Spoljašnji fotoefekat se javlja pri osvetljavanju metala, njihovih legura i nekih poluprovodnika pri čemu dolazi do izbacivanja elektrona sa površine Da bi došlo do ovog izbacivanja potrebno je da foton koji pada na površnu metala ima određenu energiju Ova energija je određna Einstenovom relacijom, ili jednačinom fotoefekta

  33. gde je:  - frekvenca zračenja h -Plankova konstanta A -rad potreban za izbacivanje elektrona (izlazni rad) e -naelektrisanje elektrona V-razlika potencijala • m -masa elektrona • v-brzina elektrona

  34. Očigledno je da ako je hv Aneće doći do izbacivanja elektrona Veličina zavisi od prirode metala, tako da se pogodnim izborom metala može postići uslov da je hv A Minimalna frekvencija upadne svetlosti koja može da izbaci elektron sa površine metala naziva se granična frekvencija To je frekvencija pri kojoj je energija fotona jednaka izlaznom radu metalanazivase granična ve

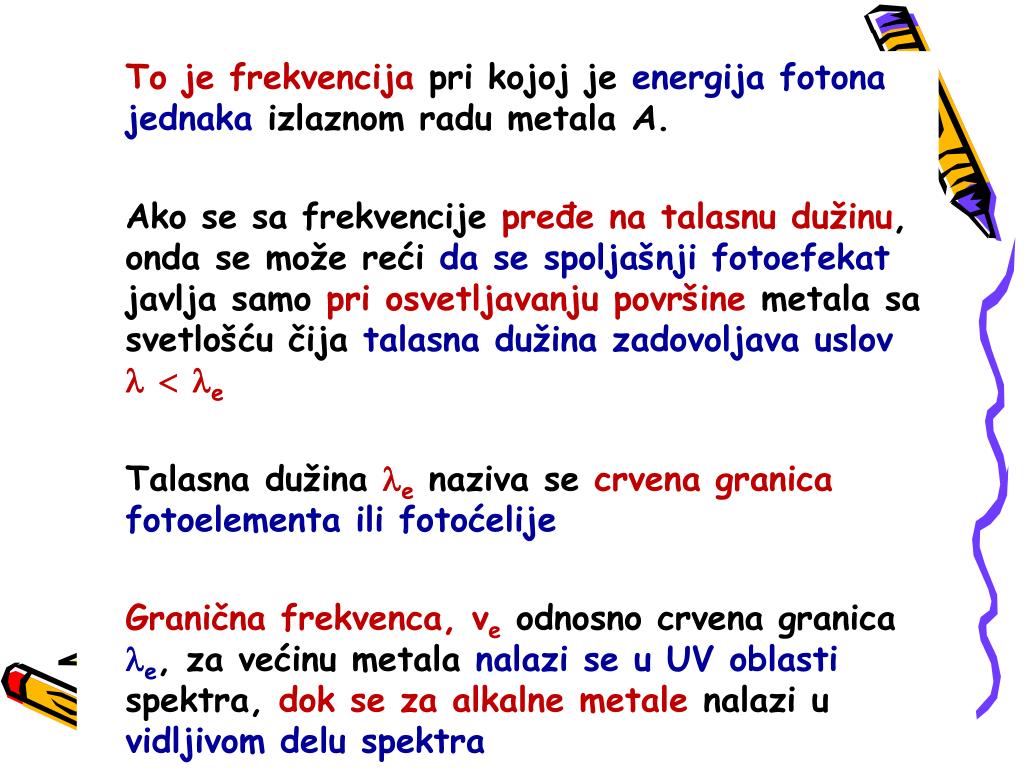

  35. To je frekvencija pri kojoj je energija fotona jednaka izlaznom radu metala A. Ako se sa frekvencije pređe na talasnu dužinu, onda se može reći da se spoljašnji fotoefekat javlja samo pri osvetljavanju površine metala sa svetlošću čija talasna dužina zadovoljava uslov e Talasna dužina e naziva se crvena granica fotoelementa ili fotoćelije Granična frekvenca, veodnosno crvena granica e, za većinu metala nalazi se u UV oblasti spektra, dok se za alkalne metale nalazi u vidljivom delu spektra

  36. Brzina oslobađanja elektrona ne zavisi od intenziteta upadnog zračenja nego od njegove frekvence, odnosno talasne dužine Za svetlost odgovarajuće talasne dužine bez obzira koliko je malog intenziteta, maksimalna brzina izbačenih elektrona iz istog materijala je uvek ista, uz uslov da je talasna dužina manja od e

  37. Broj izbačenih elektrona direktno je proporcionalan intanzitetu upadnog zračenja Detektori koji rade na principu spoljašnjeg fotoefekta su alkalne fotoćelije i fotomultiplikatori Postoje vakumske i gasom punjene fotoćelije i jedne i druge su iste konstrukcije Unutar staklene ili kvarcne konstrukcije nalazi se anoda i fotokatoda

  38. Između elektroda uspostavlja se potencijalska razlika od stotinak volti. Pritisak unutar vakumske ćelije iznosi 10-8 mm Hg stuba, a kod ćelija punjenih gasom (obično argonom) 0,1-0,2 mm Hg

  39. Kod fotoćelija punjenih gasom dolazi do pojačnja fotostruje zbog jonizacije do koje dođe u sudaru elektrona sa atomima inertnog gasa tako da koeficijent pojačanja može dostići i vrednost 10 Ostljivost fotoćelije se često označava kvantnim prinosom , odnosno odnosom broja emitovanoh elektrona i broja fotona koji padaju na površinu fotokatode Osetljivost fotoćelije nije ista za sve talasne dužine i po prirodi materijal katode određuje oblik zavisnosti osetljivostiod talasne dužine

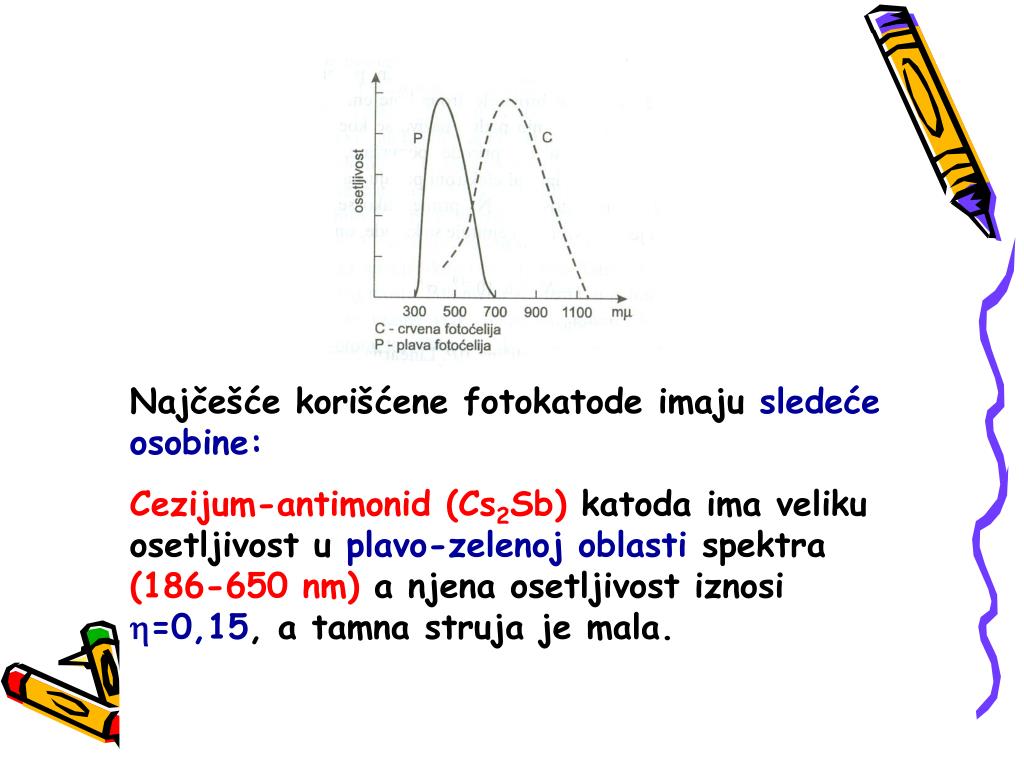

  40. Najčešće korišćene fotokatode imaju sledeće osobine: Cezijum-antimonid (Cs2Sb) katoda ima veliku osetljivost u plavo-zelenoj oblasti spektra (186-650 nm) a njena osetljivost iznosi =0,15, a tamna struja je mala.

  41. Srebro-oksid cezijumova (Ag-O-Cs) katoda napravljena je od cezijum-oksida sa stehiometrijskim viškom cezijuma i koloidnim česticama srebra Ima maksimalnu osetljivost u crvenoj oblasti (600-1100 nm) a može se koristiti i u bliskoj IC-oblasti, ali je njena osetljivost manja =0,005, a daje i velike tamne struje Galijum-arsenid (GaAs) katoda je osetljiva u VIS i IC oblasti do 1100 nm, aosetljivost joj je velika =0,2.

  42. Fotomultiplikatori Fotomultiplikatori su vakumski fotoelementi kod kojih dolazi do primarne fotostruje na račun sekundarne emisije

  43. U staklenom ili kvarcnom sudu smešteni su anoda, fotoosetljiva katoda i niz pomoćnih fotoosetljivih elektroda –emitera zvanih dinoda (10 i više) koje imaju sukcesivno rastući potencijal Fotomultiplikator se napaja stabilnimizvorom od 500-2000 V Ovaj napon se raspodeljuje pomoću delitelja napona

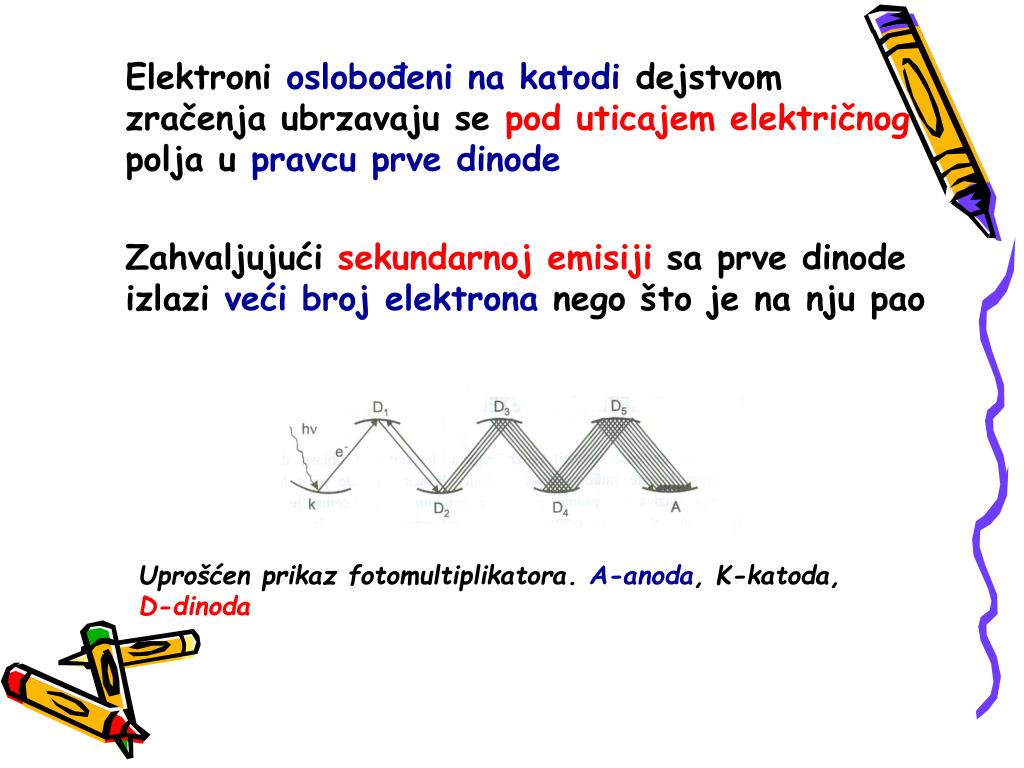

  44. Elektroni oslobođeni na katodi dejstvom zračenja ubrzavaju se pod uticajem električnog polja u pravcu prve dinode Zahvaljujući sekundarnoj emisiji sa prve dinode izlazi veći broj elektrona nego što je na nju pao Uprošćen prikaz fotomultiplikatora. A-anoda, K-katoda, D-dinoda

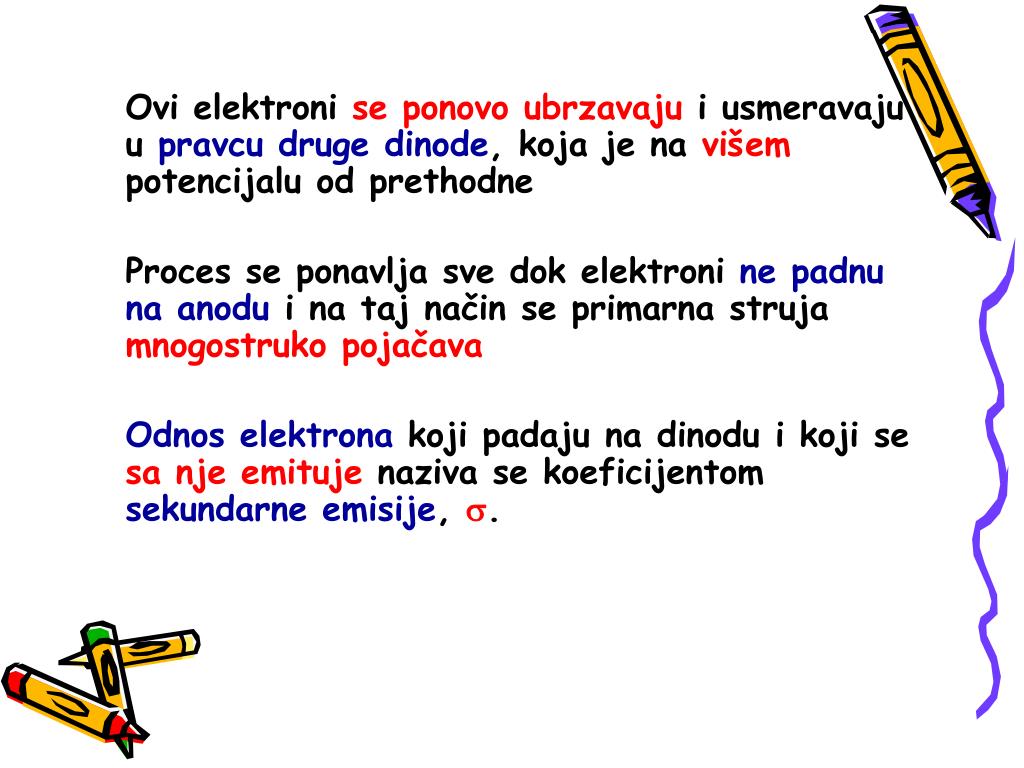

  45. Ovi elektroni se ponovo ubrzavaju i usmeravaju u pravcu druge dinode, koja je na višem potencijalu od prethodne Proces se ponavlja sve dok elektroni ne padnu na anodu i na taj način se primarna struja mnogostruko pojačava Odnos elektrona kojipadaju na dinodu i koji se sa nje emituje naziva se koeficijentom sekundarne emisije, .

  46. Veličina  zavisi od prirode površine, energije primarnih elektrona i ugla pod kojim primarni elektronipadaju na površinu Povećanje struje je reda veličine 106. Linearna zavisnost anodne struje od intenziteta zračenja postoji do i 100 A Struja se može direktno meriti ili po potrebi pojačati. Problem su tamne struje a osetljivost i selektivnost je kao kod fotoćelija

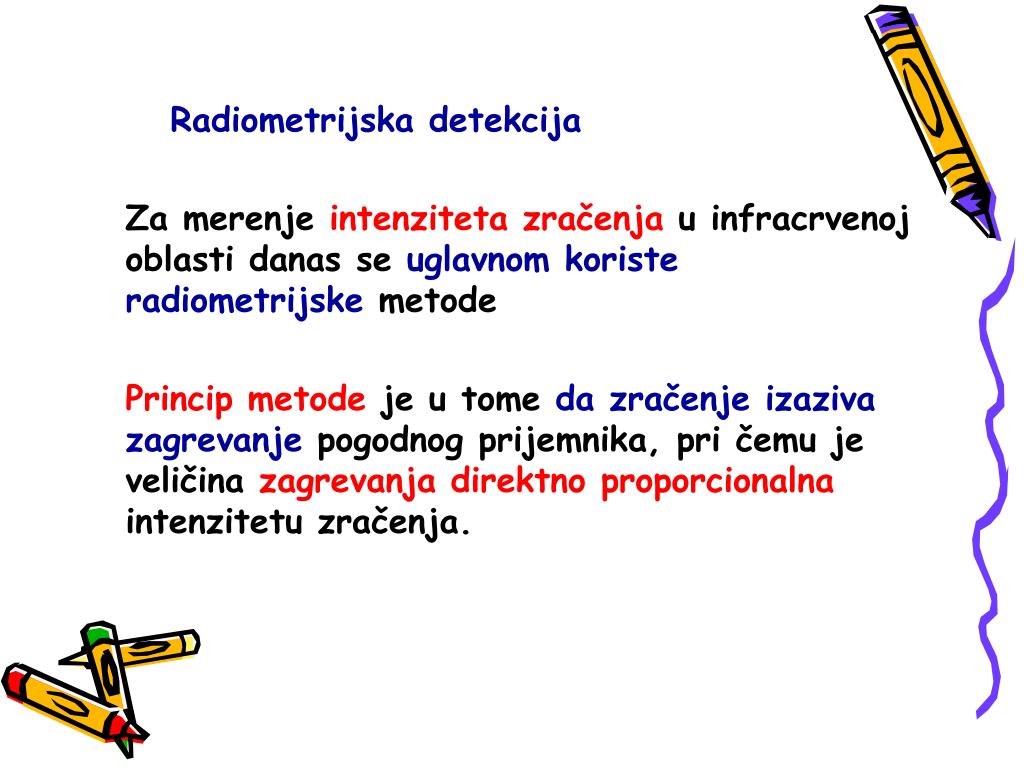

  47. Radiometrijska detekcija Za merenje intenziteta zračenja u infracrvenoj oblasti danas se uglavnom koriste radiometrijske metode Princip metode je u tome da zračenje izazivazagrevanje pogodnog prijemnika, pri čemu je veličina zagrevanja direktno proporcionalna intenzitetu zračenja.

  48. Najčešće se koriste prijemnici kod kojih se menjaju eletrične karakteristike (otpor, elektromotorna sila) prilikom promene temperature To su bolometri, termistori i termoelementi Bolometri su tanke (0,02-0,03 mm) metalne trake(Pt, Ni, Bi ili Fe) malog otpornog kapaciteta čiji se otpor menja usled zagrevanja izazvanog upadnim IC zračenjem.

  49. Shema vezivanja bolometra u električno kolo

  50. Detekcija pomoću fotodioda Primena spektrofotometrijskih metoda u hemijskoj kinetici ili hromatografiji zahteva registrovanje spektra u vrlo kratkom vremenskom periodu (hiljaditi deo sekunde ili manje) da bi se detektovali kratkoživeći prizvodi Klasični spektrofotometri imaju maksimalnu brzinu detekcijespektra oko 700 nm/min., što je za ove svrhe nedovoljno
