  1. Label «Site 2000 watts» Journée d’information sur les sites 2000 watts Hôtel Alpha-Palmiers, Lausanne 5 juin 2014 Daniel Kellenberger – directeur général d’Intep Zurich

  2. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Sommaire Sujet Durée Introduction5’ Système de certification15’ Evaluation quantitative15’ • Evaluation qualitative15’ • Discussions10’

  3. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Site 2000 watts Introduction

  4. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Intep: faits et chiffres • Conseil dans les domaines du management et de l’immobilier • Bureau de conseil indépendant • Zurich, Munich et Minneapolis • 40 consultants • Membre de la DGNB, de la SGNI, de la SIA, de l’USGBC • Membre de l’IFMA, de la GEFMA etc. • Compensation du CO2 avec myclimate • EFQM‚ ‘Committed to Excellence‘

  5. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts 2000 watts = 17’520 kilowatts-heures (kWh) • Watt = mesure de la puissance • kWh = mesure de l’énergie (puissance x temps) • Exemple: • Vol passager intercontinental:1,62 MJ/pkm • 15’000 kWh pour le vol retour • 1’700 watts • 2000 watts est l’équivalent de 34 ampoules de 60 W

  6. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Société à 2000 watts 6300 W au total 5800 W d’origine non renouvelable Energies renouvelables 3500 W au total 2000 W d’origine non renouvelable 2000 W au total Agents énergétiques non renouvelables 500 W d’origine non renouvelable Evolution potentielle de la consommation d’énergie primaire en Suisse sur la voie menant à la société à 2000 watts

  7. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Objectifs de performance énergétique SIA Objectifs de performance énergétique SIA (cahier technique 2040 et documentation D 0216)

  8. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Valeurs indicatives et valeurs cibles pour les habitations, les bureaux et les écoles

  9. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Site 2000 watts Système de certification

  10. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Arrière-plan • Normes et labels pour des bâtiments individuels • Evaluation finale après achèvement Site 2000 watts • Evaluation permanente durant le processus de planification ainsi qu’en phase opérationnelle • Nouveauté! • Dérivé des systèmes commerciaux de gestion de la qualité (par ex. TQM) • Certificat pour les municipalités • Le processus est analysé et évalué

  11. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Exigences relatives aux «sites» • Le site se trouve sur le territoire d’une Cité de l’énergie. • Il est chapeauté par un organisme responsable habilité à prendre toutes les décisions et mesures nécessaires à l’obtention de la certification. • Le site comprend au moins deux bâtiments reliés entre eux par un espace extérieur relevant de la compétence de l’organisme responsable. • Le périmètre géographique du site est clairement défini. • Le site possède une identité propre ou s’en crée une. • Lesite et/ou la surface de plancher représentent au moins 10'000 m2 (environ). • Une affectation mixte (bureaux et habitat) est souhaitée mais pas impérative. Les affectations simples (habitat ou bureaux uniquement) peuvent aussi être certifiées.

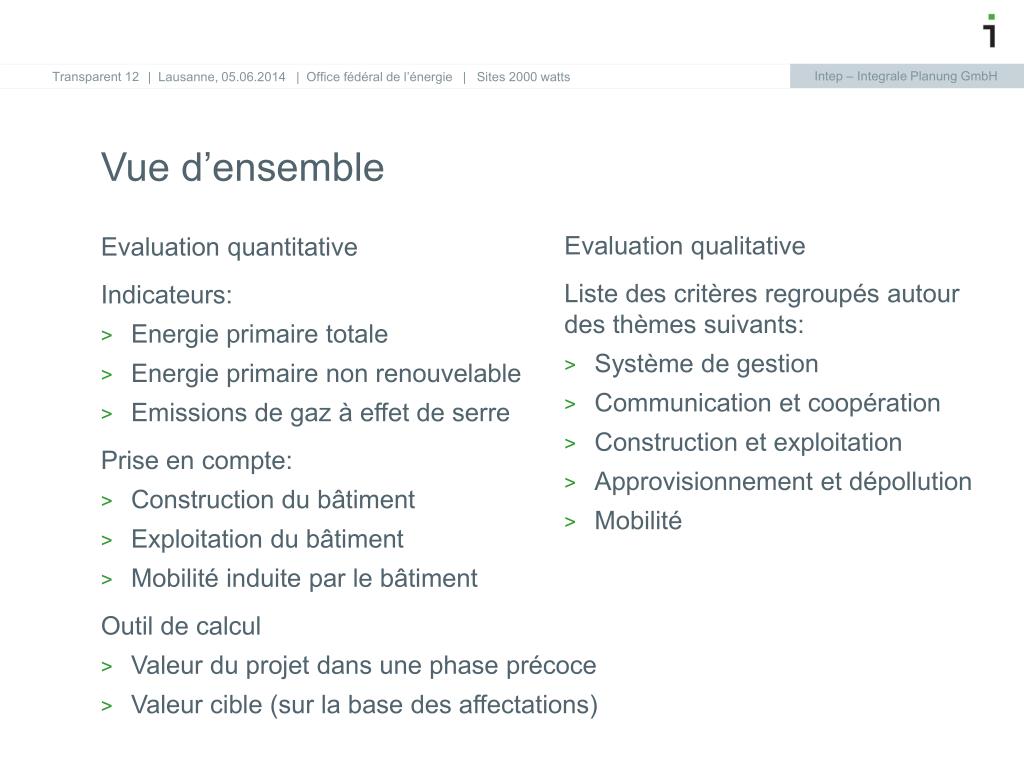

  12. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Vue d’ensemble • Evaluation quantitative • Indicateurs: • Energie primaire totale • Energie primaire non renouvelable • Emissions de gaz à effet de serre • Prise en compte: • Construction du bâtiment • Exploitation du bâtiment • Mobilité induite par le bâtiment • Outil de calcul • Valeur du projet dans une phase précoce • Valeur cible (sur la base des affectations) • Evaluation qualitative • Liste des critères regroupés autour des thèmes suivants: • Système de gestion • Communication et coopération • Construction et exploitation • Approvisionnement et dépollution • Mobilité

  13. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Site 2000 watts Phases du projet • Aux fins de la certification, on considère que le projet comporte trois phases: • Phase de développement:Les grandes lignes du projet sont définies (p. ex. plan d’affectation), mais il n’existe pas encore de projet de construction détaillé. • Phase de réalisation:Des procédures de sélection (p. ex. concours d’architecture) sont menées; des projets ont été établis ou sont en cours d’établissement pour les différents bâtiments et installations. La réalisation des projets (planification, exécution) est en cours. • Phase d’exploitation:Les bâtiments sont exploités conformément aux dispositions prévues.

  14. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Exigences pour la vérification • Dans la réalité, il arrive souvent que deux, voire trois des phases décrites ci-dessous se déroulent en parallèle, en particulier dans les grands projets. Ce sont toujours les documents les plus avancés qui doivent être utilisés pour les calculs ainsi que comme justificatifs pour les évaluations quantitative et qualitative. • Phase de développement:Les définitions d’objectifs, cahiers des charges et concepts ayant un caractère contraignant sont pleinement acceptés comme justificatifs. • Phase de réalisation:La preuve doit être apportée sur la base des documents relatifs au projet. • Phase d’exploitation:La preuve doit être apportée au moyen des mesures réalisées et des indices mesurés pour le site.

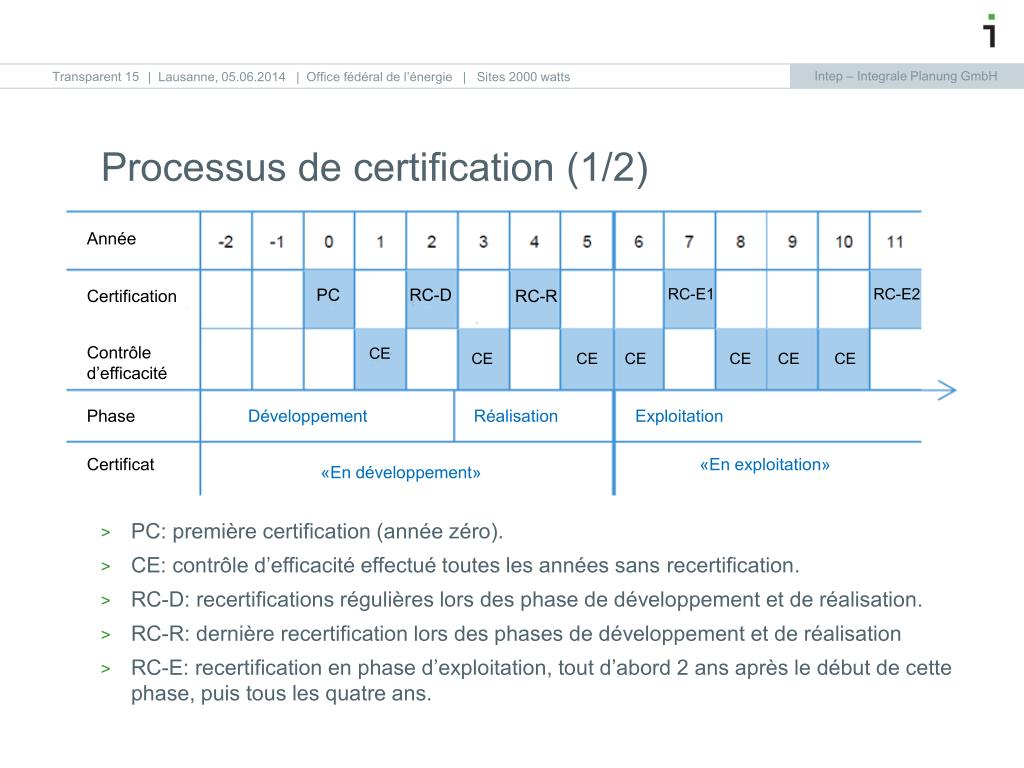

  15. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Processus de certification (1/2) Année Année • PC: première certification (année zéro). • CE: contrôle d’efficacité effectué toutes les années sans recertification. • RC-D: recertifications régulières lors des phase de développement et de réalisation. • RC-R: dernière recertification lors des phases de développement et de réalisation • RC-E: recertification en phase d’exploitation, tout d’abord 2 ans après le début de cette phase, puis tous les quatre ans. Certification PC RC-D RC-E1 RC-E2 Certification RC-R Contrôle d’efficacité CE CE CE CE CE CE CE Phase Développement Développement Réalisation Réalisation Exploitation Exploitation Certificat «En exploitation» «En développement»

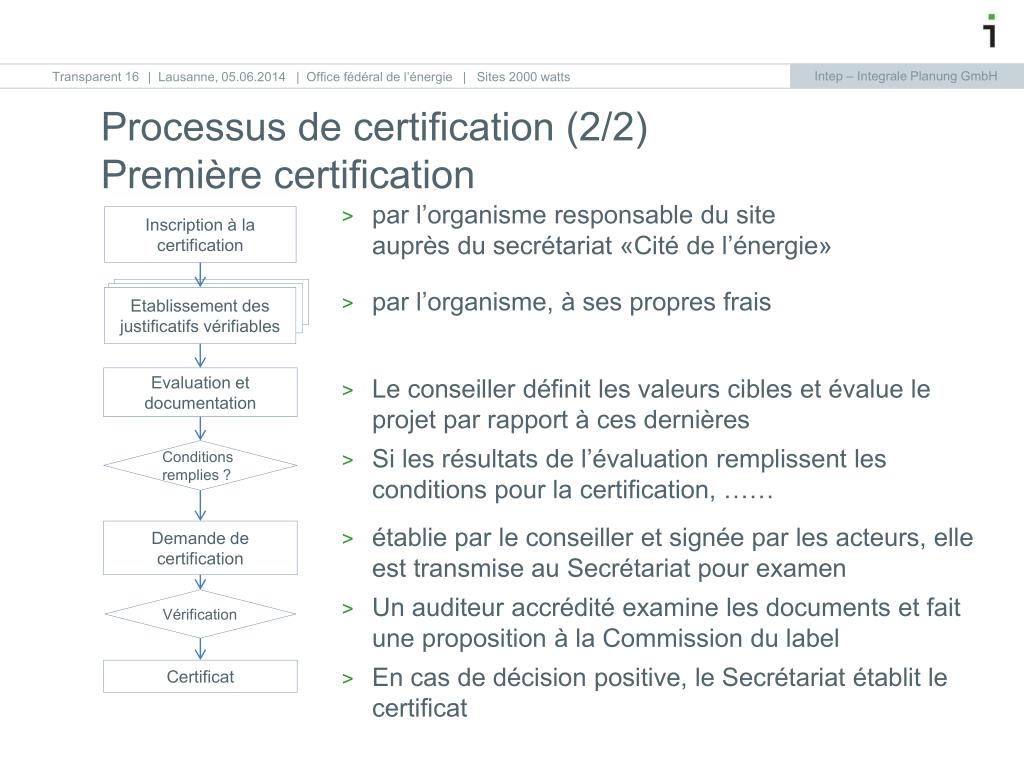

  16. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Processus de certification (2/2)Première certification Inscription à la certification • par l’organisme responsable du site auprès du secrétariat «Cité de l’énergie» • par l’organisme, à ses propres frais • Le conseiller définit les valeurs cibles et évalue le projet par rapport à ces dernières • Si les résultats de l’évaluation remplissent les conditions pour la certification, …… • établie par le conseiller et signée par les acteurs, elle est transmise au Secrétariat pour examen • Un auditeur accrédité examine les documents et fait une proposition à la Commission du label • En cas de décision positive, le Secrétariat établit le certificat Etablissement des justificatifs vérifiables Evaluation et documentation Conditions remplies ? Demande de certification Vérification Certificat

  17. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Etapes de la certification (processus de longue haleine…) «un processus de longue haleine…»

  18. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Évaluation quantitative

  19. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Directive (évaluation quantitative) • Directive pour les investisseurs et les promoteurs incluant: • méthode et principaux facteurs d’influence • cinq études de cas présentant des caractéristiques particulières • Outil de calcul pour les promoteurs et les consultants • vérification et soutien pour l’optimisation • Commandée par: • l’Office fédéral suisse de l’énergie • la Ville de Zurich, AHB, ewz • les promoteurs du site: Allreal GU SA, EBM,KraftWerk1, LosingerMarazzi SA,CFF Immobilier

  20. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Valeurs indicatives et valeurs cible pour les nouvelles affectations

  21. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Vérification quantitative lors de la phase de développement Vérification quantitative (attestation de quantité)

  22. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Calculateur: vue d’ensemble 1/2 2 • Saisie des données concernant le site • Saisie des données concernant les affectations • Calcul simple ou détaillé • Présentation simple ou détaillée des résultats 1 3 4

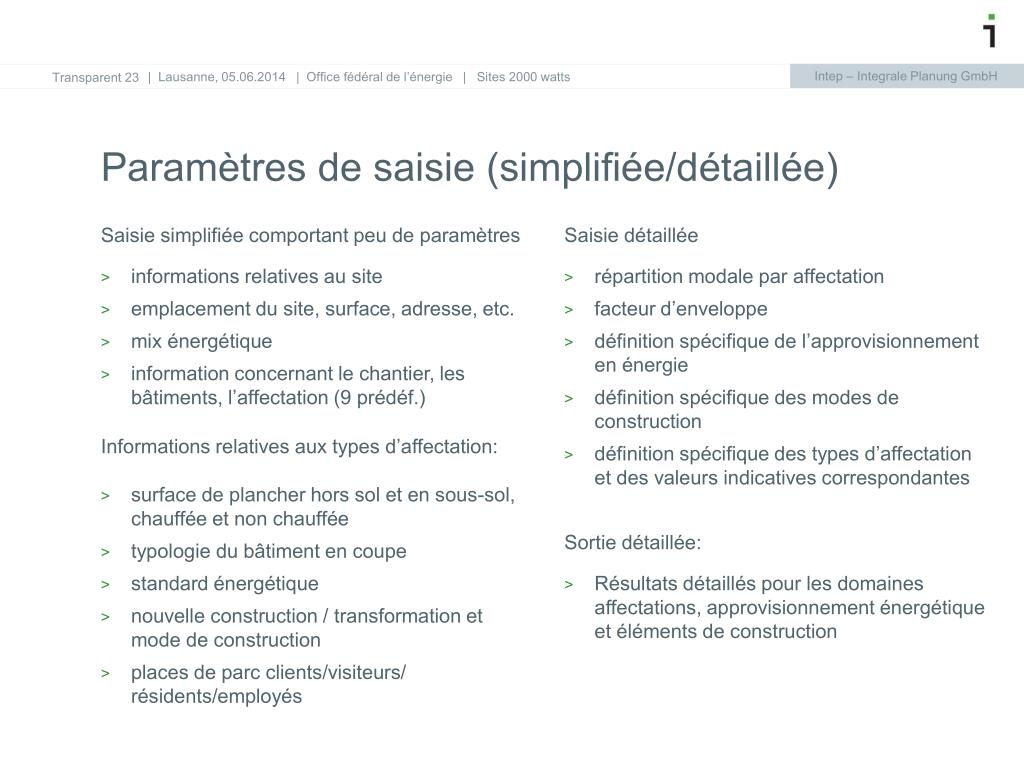

  23. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Paramètres de saisie (simplifiée/détaillée) • Saisie simplifiée comportant peu de paramètres • informations relatives au site • emplacement du site, surface, adresse, etc. • mix énergétique • information concernant le chantier, les bâtiments, l’affectation (9 prédéf.) • Informations relatives aux types d’affectation: • surface de plancher hors sol et en sous-sol, chauffée et non chauffée • typologie du bâtiment en coupe • standard énergétique • nouvelle construction / transformation et mode de construction • places de parc clients/visiteurs/ résidents/employés • Saisie détaillée • répartition modale par affectation • facteur d’enveloppe • définition spécifique de l’approvisionnement en énergie • définition spécifique des modes de construction • définition spécifique des types d’affectation et des valeurs indicatives correspondantes • Sortie détaillée: • Résultats détaillés pour les domaines affectations, approvisionnement énergétique et éléments de construction

  24. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Copie d’écran: masque de saisie Informations sur le site et les affectations A C D 5.199%0.90 Copie d’écran du masque de saisie Excel (site et utilisation)

  25. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Copie d’écran: masque de saisie Approvisionnement en énergie Production de chaleur pour l’eau chaude Production d’électricité Saisie de l’énergie de fonctionnement Production de froid Production de chaleur pour le chauffage Freecooling au moyen des eaux souterraines Pompe à chaleur (eau/eau) Chauffage à pellets Pompe à chaleur (eau/eau) Chauffage à pellets Contrat de fourniture pour de l’hydroélectricité Production photovoltaïque du site Contrat de fourniture pour de l’hydroélectricité Copie d’écran du masque de saisie (approvisionnement en énergie)

  26. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Copie d’écran: valeurs indicatives et valeurs cible Copie d’écran: tableau des valeurs indicative et des valeurs cible (pour les émissions de GES et l’énergie primaire)

  27. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Copie d’écran: présentation des résultats Valeurs obtenues par le projet par rapport aux valeurs indicatives et aux valeurs cibles Energie primaire totale (y c. renouvelables sur le site) par m2 SRE Energie primaire non renouvelable par m2 SRE Emissions de gaz à effet de serreen éq.-CO2 par m2 SRE Valeur projet Valeur indicative Copie d’écran: présentation des résultats Total Construction Exploitation Mobilité

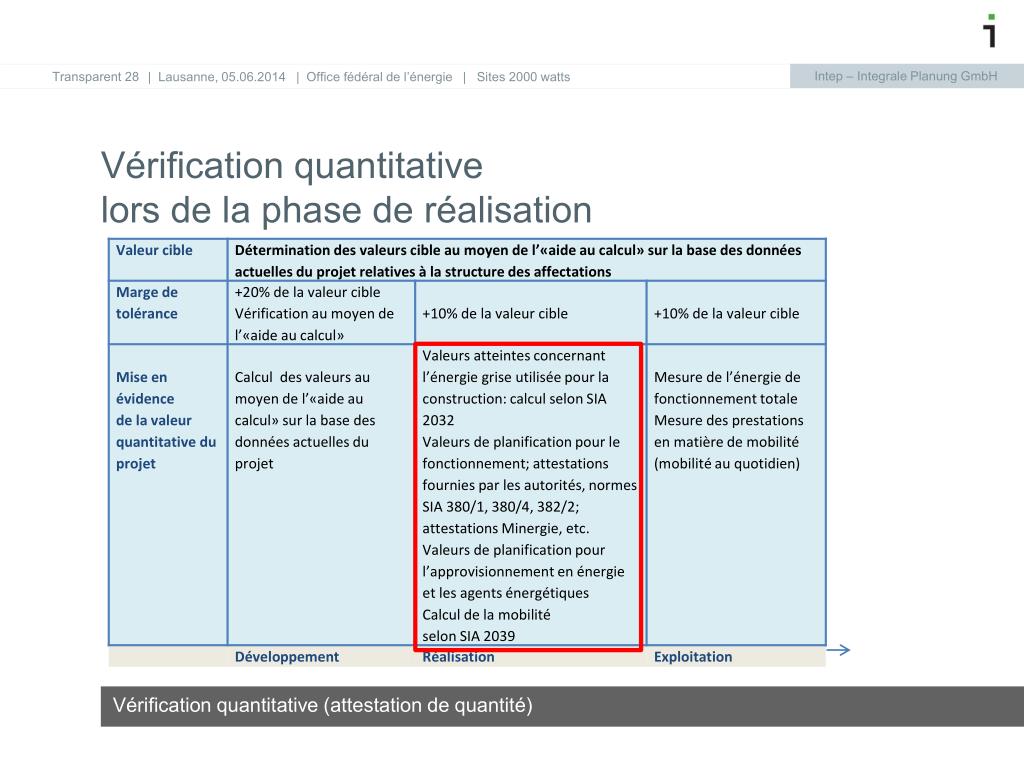

  28. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Vérification quantitative lors de la phase de réalisation Vérification quantitative (attestation de quantité)

  29. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Vérification quantitative lors de la phase de réalisation • Construction: • «énergie grise» = énergie primaire des matériaux de construction non renouvelables • calcul selon SIA 2032 (L’énergie grise des bâtiments) • Exploitation: • vérification sur la base de la norme SIA 380/1 (L’énergie thermique dans le bâtiment) • vérification sur la base de la norme SIA 380/4 (L’énergie électrique dans le bâtiment) • vérification sur la base de la norme SIA 382/2 (Bâtiments climatisés) • attestations Minergie, etc. • l’énergie primaire de source non renouvelable et les émissions de gaz à effet de serre doivent être calculées à partir de l’énergie finale et des taux d’efficacité (SNBS) • Mobilité: • vérification sur la base de SIA 2039 (Mobilité - Consommation énergétique des bâtiments en fonction de leur localisation)

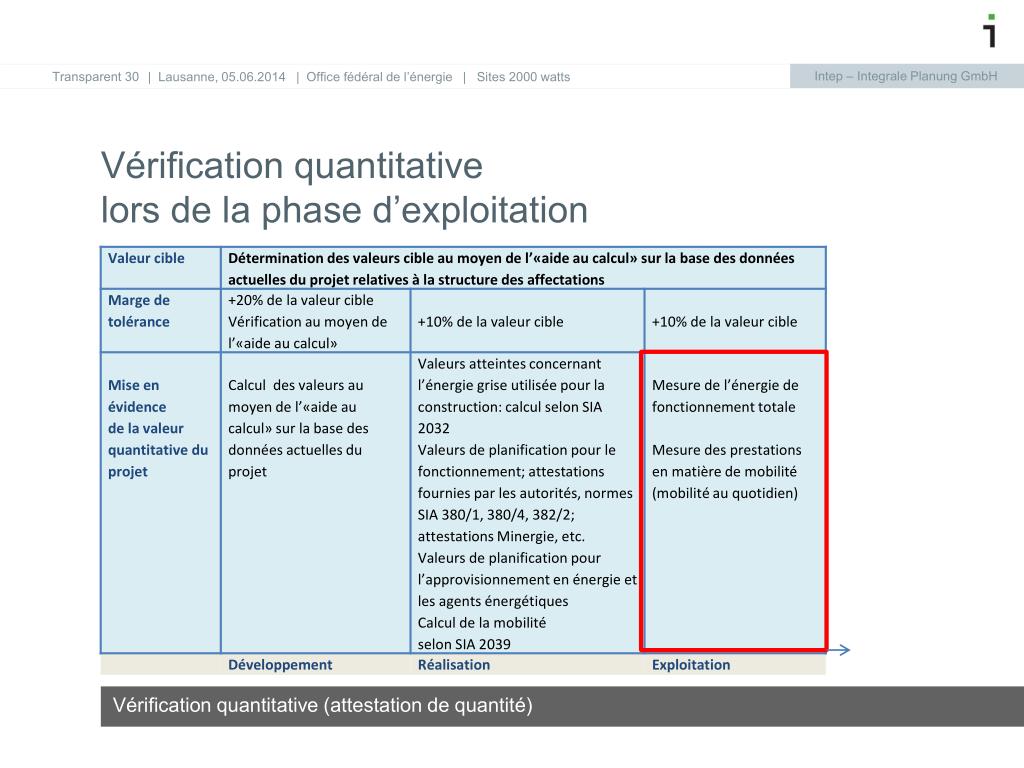

  30. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Vérification quantitative lors de la phase d’exploitation Vérification quantitative (attestation de quantité)

  31. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Vérification quantitative lors de la phase d’exploitation • Pendant la phase d’exploitation, la vérification quantitative s’effectue non plus sur la base des valeurs de planification calculées mais sur celle des valeurs de fonctionnement mesurées. • Les concepts de mesure de l’énergie de fonctionnement et des prestations en matière de mobilité doivent être soumis au conseiller pour examen et validation. • (Le contrôle du système de monitoring du site [points de mesure, concept de mesure et de monitoring] à effectuer lors du passage à la phase d’exploitation entraîne un coût supplémentaire unique par rapport à la recertification normale.) • La procédure de certification ne comporte pour l’heure pas de directives techniques concernant les concepts de mesure. Ces derniers doivent être planifiés et mis en œuvre selon l’état actuel de la technique.

  32. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Évaluation qualitative

  33. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Evaluation qualitative Evaluation qualitative

  34. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Présentation des preuves • Les preuves nécessaires à l’évaluation qualitative doivent reposer sur les meilleurs documents possibles pour chaque phase. Une preuve se compose toujours de deux éléments: • explications écrites rédigées par le conseiller ou la conseillère sites 2000 watts. Elles décrivent les prestations fournies pour répondre aux exigences et motivent brièvement le degré d’accomplissement indiqué dans l’évaluation; • documents justificatifs: extraits de procès-verbaux, rapports relatifs au projet, plans ou calculs auxquels il est fait référence dans les explications et motivations.

  35. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Structure du catalogue des critères • Le catalogue des critères est l’instrument de pilotage au moyen duquel les grandeurs clé – énergie primaire et émissions de gaz à effet de serre – sont contrôlées. Il est subdivisé en 5 thèmes et en deux niveaux de contenu pouvant être décrits comme suit:

  36. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Principes régissant l’évaluation qualitative (1/2) • L’évaluation qualitative: • est établie de concert par l’organisme responsable du site et le conseiller; • est réalisée de façon définitive par l’auditeur à l’intention de la Commission du label; • peut être modifiée par l’auditeur, qui doit alors motiver ses changements vis-à-vis de l’organisme responsable et du conseiller.

  37. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Principes régissant l’évaluation qualitative (2/2) • L’évaluation qualitative a été réduite à 5 niveaux: • 100%, critères entièrement remplis • 75%, critères en majeure partie remplis • 50%, critères remplis de façon suffisante • 25%, part minime des critères remplie • 0%, aucun critère rempli (nul) • Pour faciliter l’évaluation uniforme des différents sites (aide à l’évaluation), la prestation nécessaire à l’obtention d’un 50% est décrite en détail pour chaque critère.

  38. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Le «joker» dans l’évaluation qualitative • Les points «joker» (50 au maximum, soit 10% du nombre total de points possibles) sont des indicateurs pouvant être utilisés pour les mesures répondant aux exigences suivantes: • important effet de modèle • projet pilote ou de démonstration, utilisation de nouvelles solutions • rayonnement suprarégional • important écho médiatique • participation extraordinaire de la population • Les points sont octroyés selon l’échelle suivante: • max. 10 points pour les mesures ayant un rayonnement (inter)national • max. 7 points pour les mesures ayant un rayonnement suprarégional (en Suisse alémanique, au Tessin ou en Suisse romande) • max. 5 points pour les mesures ayant une portée locale ou régionale

  39. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Evaluation qualitative (exemple 1) • Thème Système de gestion, schéma directeur et cahier des charges, transfert des obligations • Définition et acceptation des éléments à transférer:

  40. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Evaluation qualitative (exemple 2) • Thème Communication et coopération, affectations du rez-de-chaussée et possibilités d’utilisation de l’espace extérieur • L’évaluation porte sur l’offre de surfaces pour les affectations du rez-de-chaussée.

  41. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Sites 2000 watts Résultat de l’évaluation qualitative

  42. | Lausanne, 05.06.2014 | Office fédéral de l’énergie | Site 2000 watts Questions?
