Komunikasi Data 10 / 1 - 6

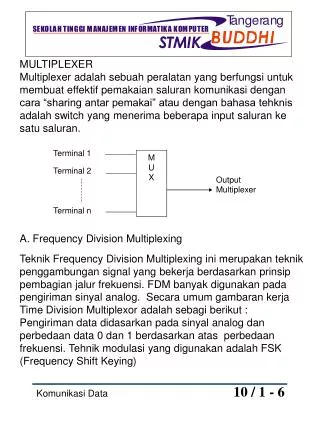

1. Terminal 1 M U X Terminal 2 Output Multiplexer Terminal n Komunikasi Data10 / 1 - 6 MULTIPLEXER Multiplexer adalah sebuah peralatan yang berfungsi untuk membuat effektif pemakaian saluran komunikasi dengan cara “sharing antar pemakai” atau dengan bahasa tehknis adalah switch yang menerima beberapa input saluran ke satu saluran. A. Frequency Division Multiplexing Teknik Frequency Division Multiplexing ini merupakan teknik penggambungan signal yang bekerja berdasarkan prinsip pembagian jalur frekuensi. FDM banyak digunakan pada pengiriman sinyal analog. Secara umum gambaran kerja Time Division Multiplexor adalah sebagi berikut : Pengiriman data didasarkan pada sinyal analog dan perbedaan data 0 dan 1 berdasarkan atas perbedaan frekuensi. Tehnik modulasi yang digunakan adalah FSK (Frequency Shift Keying)

2. A Channel 1 A FDM FDM B Channel 2 B C Channel 3 C D Channel 4 D Komunikasi Data10 / 2 - 6 Gambar Blok Diagram FDM Sebagai contoh: kanal komunikasi suara pada telepon mempunyai lebar piat 300 – 3000 Hz. Dengan teknik FDM kanal suara ini dapat di gunakan lebih dari satu terminal . Untuk keperluan ini digunakan 4 kanal sinyal pembawa dengan centernya 600, 1200, 1800 dan 2400 Hz. Ini berarti data dari 4 buah kanal sumber dapat dikrim kesatu tujuan secara bersamaan atau berbeda hanya dengan menggunakan 1 saluran. Sebagai detailnya pengiriman bilangan biner “1” diwakili oleh sinyal termodulasi pada frekuensi 800, 1400, 2000, dan 2600. sedangkan data biner “0” diwakili oleh sinyal termodulasi pada frekuensi 400, 1000, 1600, dan 2200. untuk mencegah agar tidak terjadi interfensi tiap-tipa band kanal dipisahkan oleh jalur selebar 200 Hz

3. 300 bps OUTPUT LINE INPUT LINE Multiplexer Demultiplexer A A Arah transmisi B B C C D D 3200 bps Komunikasi Data10 / 3 - 6 Time Division Multiplexing (TDM) TDM adalah teknik pengiriman data dilakukan berdasrkan waktu signal data tersebut dikirimkan . TDM digunakan untuk transmisi sinyal digital. Contohnya misalkan 4 buah terminal akan mengirimkan data ke penerima dengan kecepatan 300 bps, dengan teknik TDM, saluran komunikasi dapat menyalurkan data dari ke empat terminal tadi sekaligus dengan kecepatan 1200 bps. Gambar TDM Prinsip kerja dari TDM adalah penggunaan saluran transmisi dipakai secara bergiliran diantara sejumlah pemakai (input line) dengan pembagian waktu (time slot).berdasarkan prinsip kerjanya TDM dibagi menjadi 3 jenis:

4. Komunikasi Data10 / 4 - 6 1. Asychrounous TDM Pada Asychronous penggunaan transmisi dipakai secara bersamaan dengan penggiliran waktu diantara sejumlah pemakai dengan cara sampling, dan data yang dikirimkan perbit (Bit Interleaving) dalam sebuah frame 2. Syncrounus TDM Pada Synchronous TDM penggunaan saluran transmisi dipakai secara bersamaan dengan penggiliran waktu diantara sejumlah pemakai dengan cara sampling. Data yang dikirim perkarakter (Character interleaving) dalam sebuah Frame Gambar Frame data pada Syncrounus TDM

5. Komunikasi Data10 / 5 - 6 3. Statistikal TDM Pada Statistikal TDM penggunaan saluran transmisi dipakai secara bersamaan dengan pembagian waktu (time slot) akan tetapi hanya yang aktif saja yang akan dilayani dan disediakan time slotnya. Gambar Frame data pada Statistikal TDM

6. Terminal 1 D C Terminal 2 Output Signal Digital Terminal n Komunikasi Data10 / 6 - 6 • DIGITAL CONCENTRATOR (HUB) • Peralatan I/O berfungsi sebagai buffer controller ke media transmisi • Mengumpulkan semua data dari terminal • Bekerja dalam signal digital • FUNGSI DIGITAL CONCENTRATION • Menghemat Line komunikasi • Sebagai Frint End Procesor • Error Control • Konversi Kecepatan • BEKERJANYA DIGITAL CONCENTRATOR • Dengan Scanning • Priority
