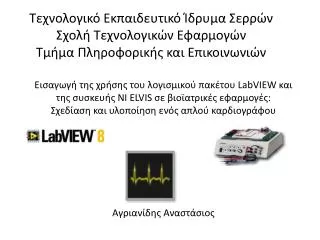

1. Τεχνολογικό Εκπαιδευτικό Ίδρυμα Σερρών Σχολή Τεχνολογικών Εφαρμογών Τμήμα Πληροφορικής και Επικοινωνιών Εισαγωγή της χρήσης του λογισμικού πακέτου LabVIEW και της συσκευής NI ELVIS σε βιοϊατρικές εφαρμογές: Σχεδίαση και υλοποίηση ενός απλού καρδιογράφουΑγριανίδης Αναστάσιος

2. Στόχος της πτυχιακής εργασίας • Η κατασκευή μιας απλής συσκευής καρδιογραφήματος: Χρησιμοποιεί το λογισμικό LabVIEW, τη συσκευή ΝI ELVIS και τα απαραίτητα ηλεκτρονικά κυκλώματα ενίσχυσης και φιλτραρίσματος.

3. Βήματα • Κατανόηση της φυσιολογίας της καρδιάς • Λειτουργία και χρήση της συσκευής ΝI ELVIS • Προγραμματισμός και χρήση του λογισμικού πακέτου LabVIEW • Κυκλώματα ενισχυτή οργάνων και φίλτρου • Μετρήσεις

4. Διέγερση Κυτταρικής Μεμβράνης

5. Φυσιολογικό ηλεκτροκαρδιογράφημα (ΗΚΓ) • Συχνότητα καρδιακού ρυθμού: 60 – 100 παλμοί/min. • R – R διαστήματα: σταθερά και ίσα.

6. Ειδικές ΗΚΓ διαταραχές • Κολπικός πτερυγισμός • Νόσος φλεβοκόμβου • Κοιλιακή ταχυκαρδία • Kοιλιακή μαρμαρυγή • Έμφραγμα

7. Η συσκευή εκπαιδευτικής εργαστηριακής εικονικής ενοργάνωσης (ΝI ELVIS) Εικονική ενοργάνωση: Ο συνδυασμός μέτρησης και ελέγχου υλικού και προγραμμάτων εφαρμογών με την τεχνολογία υπολογιστών βιομηχανικού -πρότυπου για τη δημιουργία των καθορισμένων από το χρήστη συστήματων ενοργάνωσης. Εφαρμογές • εφαρμοσμένη μηχανική • βιολογικές επιστήμες • φυσικές επιστήμες

8. Δομικές μονάδες ενός συστήματος DAQ • Μετατροπέας • Σήμα • Ρύθμιση σημάτων • Υλικό DAQ • Λογισμικό

9. Η συσκευή ΝΙ ELVIS

10. Σταθμός εργασίας ΝΙ ELVIS • SystemPower LED • Ελεγκτές γεννήτριας • PrototypingBoardPowerSwitch • Υποδοχείς DMM • CommunicationsSwitch• Υποδοχείς παλμογράφου (Scope) • Ελεγκτές μεταβλητής παροχής ηλεκτρικού ρεύματος

11. Το λογισμικό πακέτο LabVIEW • Πανίσχυρη γλώσσα προγραμματισμού μετρήσεων, έλεγχου και ανάλυσης για υπολογιστές • Λειτουργικά συστήματα: Win (3.1, 9Χ, 2000, ΝΤ, ΧΡ), Sοlaris, Macintosh, HP-UX • Γραφική γλώσσα προγραμματισμού (G): προγραμματισμός σε διαγραμματικά μπλοκ

12. Εικονόργανο (Virtual Instrument) • Οποιοδήποτε πρόγραμμα έχει γραφεί στη γλώσσα LabVIEW Front Panel Block Diagram

13. Το παράθυρο Front Panel • Αριθμητικά Controls και Indicators (Numeric) • Ψηφιακά Controls και Indicators (Boolean)

14. Block Diagram Κόμβοι (Nodes) • Λειτουργίες/Συναρτήσεις, • SubVIs, • Προγραμματιστικές Δομές • CINs Τερματικά (Terminαls) Καλώδια (Wires)

15. Σχεδίαση και υλοποίηση καρδιογράφου με τη χρήση του λογισμικού LabVIEW και της συσκευής ΝΙ ELVIS Ενισχυτής Φίλτρο 1mV 1 V για 50 Hz

16. Διαφορικός ενισχυτής οργάνων Διαφορικός ενισχυτής: τάση εξόδου Αd: διαφορικού σήματος Ac: κοινού σήματος Κέρδος κυκλώματος

17. Διαφορικός ενισχυτής οργάνων καρδιογραφήματος για R1= 26,7 kΩ, Rgain=1kΩ, R3=200kΩ, R2=10kΩ (1+26,7)x20 = 27,7x20 = 554

18. Ζωνοπερατό φίλτρο συχνότητα υψηλής αποκοπής για fu: 100 Hz =>R1 = 1.5 kΩ συχνότητα χαμηλής αποκοπής για fL: 0.5 Hz =>R3 = 320 kΩ

19. Ζωνοπερατό φίλτρο Καρδιογραφήματος

20. Εφαρμογή LabVIEW απόκτησης δεδομένων συνεχόμενων δειγμάτων Front Panel

21. Εφαρμογή LabVIEW απόκτησης δεδομένων συνεχόμενων δειγμάτων Block Diagram

22. VIs • NI-DAQmx Physical Channel Control • NI-DAQmx Create Virtual Channel VI • NI-DAQmx Read VI • Waveform indicator • Bρόχος WHILE

23. Κυκλώματα Ενισχυτή - Φίλτρου

24. Πλακέτα λήψης Καρδιογραφήματος

25. Μετρήσεις ενισχυτή

26. Μετρήσεις Φίλτρου 150 Hz 5 Hz

27. Καρδιογράφημα στο LabVIEW

28. Ερμηνεία • Ανιχνεύεται το peak του καρδιογραφήματος: 1 V • Στη διάρκεια 4 sec ανιχνεύονται 5 peaks =>5 παλμοί • Αν κάνουμε αναγωγή στο 1 min δηλαδή στα 60 secs => 75 peaks, δηλαδή 75 παλμούς περίπου • Συμπέρασμα: Φυσιολογικό Καρδιογράφημα

29. Βιβλιογραφία • Barry Paton, Introduction to NI ELVIS, National Instruments Corporation, 2004–2005 • National Instruments, NI Educational Laboratory Virtual Instrumentation Suite (NI ELVIS), Hardware User Manual, 2006 • Στάκος Δημήτρης, Σημειώσεις επιλεγόμενου μαθήματος ηλεκτροκαρδιογράφημα • Χατζόπουλος Αργύρης, Ηλεκτρονικά ΙΙ, 2005 • Κωνσταντίνος Ιπ. Καλοβρέκτης, LabVIEW για Μηχανικούς Προγραμματισμός Συστημάτων DAQ, 2005 Εκδόσεις Τζιόλα • Charles Kitchin and Lew Counts, A DESIGNER’S GUIDE TO INSTRUMENTATION AMPLIFIERS 2NDEdition, 2004 • National Semiconductor Corporation, February, 1995 • LabVIEW 7 express / Robert H. Bishop. - Student ed. Upper Saddle River, N.J.: Pearson/Prentice Hall, 2006 • Πηγές από το διαδίκτυο: • www.wikipedia.org • Εικόνες • http://kazur-web.hp.infoseek.co.jp/120.amp.pic/51.opamp.LF353N.pic.jpg • http://www.swarthmore.edu/NatSci/echeeve1/Ref/FilterBkgrnd/bandpass.gif • http://medicalimages.allrefer.com/large/electrocardiogram-ecg.jpg
