Presentation Transcript

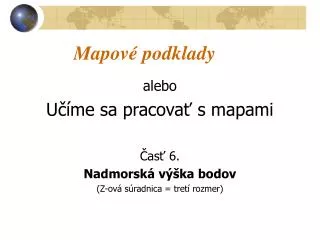

Mapov podklady
Mapové podklady

alebo

Učíme sa pracovať s mapami

Časť 6.

Nadmorská výška bodov

(Z-ová súradnica = tretí rozmer)


Mapov podklady1
Mapové podklady

  • Zobrazenie 3D objektov v 2D priestore:

    - možné metódami deskriptívnej geometrie

    - kótované premietanie

    - Monge-ova projekcia

    - axonometria

    - stereometria

    - perspektívna afinita

    .... ?


Mapov podklady2
Mapové podklady

  • Kótované premietanie:

    „je bijektívne zobrazenie, ktoré každému bodu z E3 priradí jeho kolmý priemet do priemetne π spolu s reálnym číslom , nazývaným kóta; absolútna hodnota kóty predstavuje vzdialenosť bodu od priemetne.“

    http://vyuka.safarikovi.org/mzlu/doc/koktava_kotovane_promitani_1.pdf


Mapov podklady3
Mapové podklady

  • Reliéf zemského povrchu je zložitá topografická plocha, jej povrch sa premietne ako hlavné krivky – vrstevnice

  • Vrstevnica je množina bodov s rovnakou kótou podľa zvoleného intervalu vrstevnice

  • Najvyššie (najnižšie) časti terénu – vrchol hory, dno jazera,… sa môžu chápať ako body a premietnu sa ako bod s uvedením kóty


Mapov podklady4
Mapové podklady

  • Čo vlastne vyjadrujú kóty ? Vzdialenosť od čoho ?

  • Je to kolmá vzdialenosť od hladiny mora

    (= nadmorská výška )

  • Od ktorého mora ?

  • Na mapách nájdeme dva výškopisné systémy:

    - jadranský (čes. jaderský - J )– na starších m.

    - baltský vo dvoch variantoch :

    - baltský (B)

    - baltský po vyrovnaní (B.p.v) – na novších m.


Mapov podklady5
Mapové podklady

  • Jadranský výškopisný systém

    - na starých mapách – R-U, ČSR

    Základný bod odvodený od výšky priemernej hladiny Jadranského mora – nula vodočtu Terst (Trieste, I) - mólo Sartorio - 3, 352 m nad hladinou

    Výškopisný systém bol vytváraný od r. 1872, dokončený v r. 1953, nepoužíva sa od r. 2000



Mapov podklady7
Mapové podklady

  • Baltský výškopisný systém

    - na súčasných mapách

  • Baltský (B68) – dočasný: od r. 1953 do 1957 (vojenské mapy)

  • Od nadmor. výšok jadranského systému odpočítavané 0,68 m

  • Základný bod – nula na vodočte v Kronštadte (na ostrove Kotin v ústí rieky Neva vo Fínskom zálive)

  • Baltský (B46) – dočasný: 1955 – 1957 (civilné mapy)

  • Baltský po vyrovnaní (B.p.v.) – od r. 1957doteraz

  • Vyrovnanie výškopisných systémov krajín VZ
