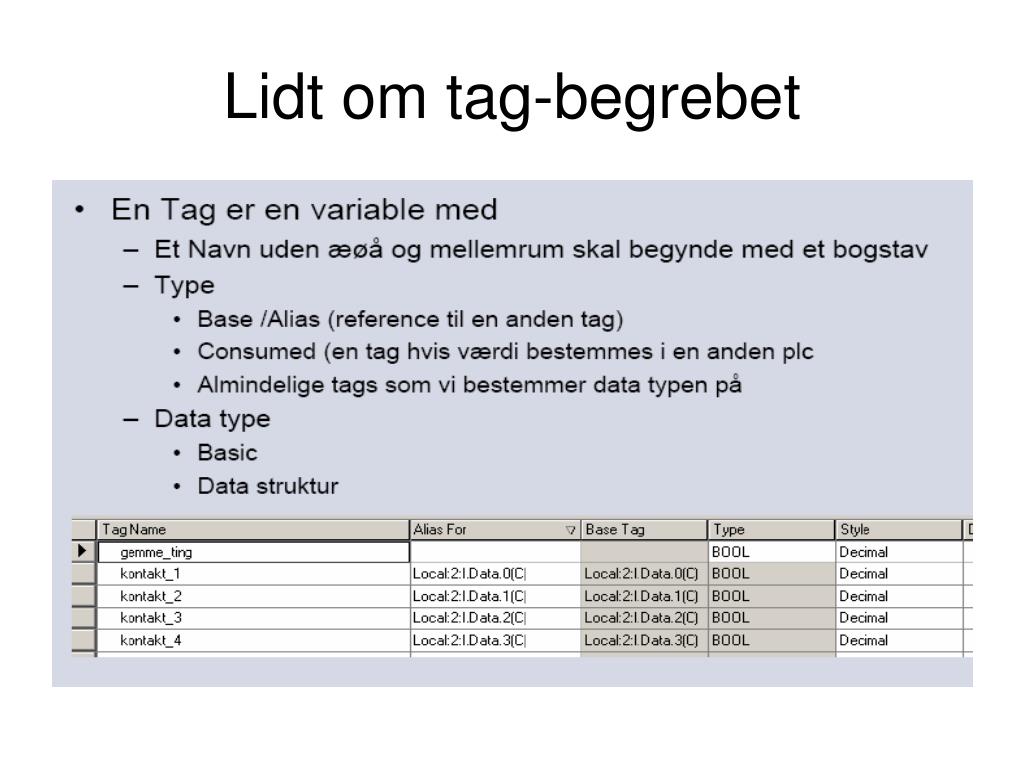

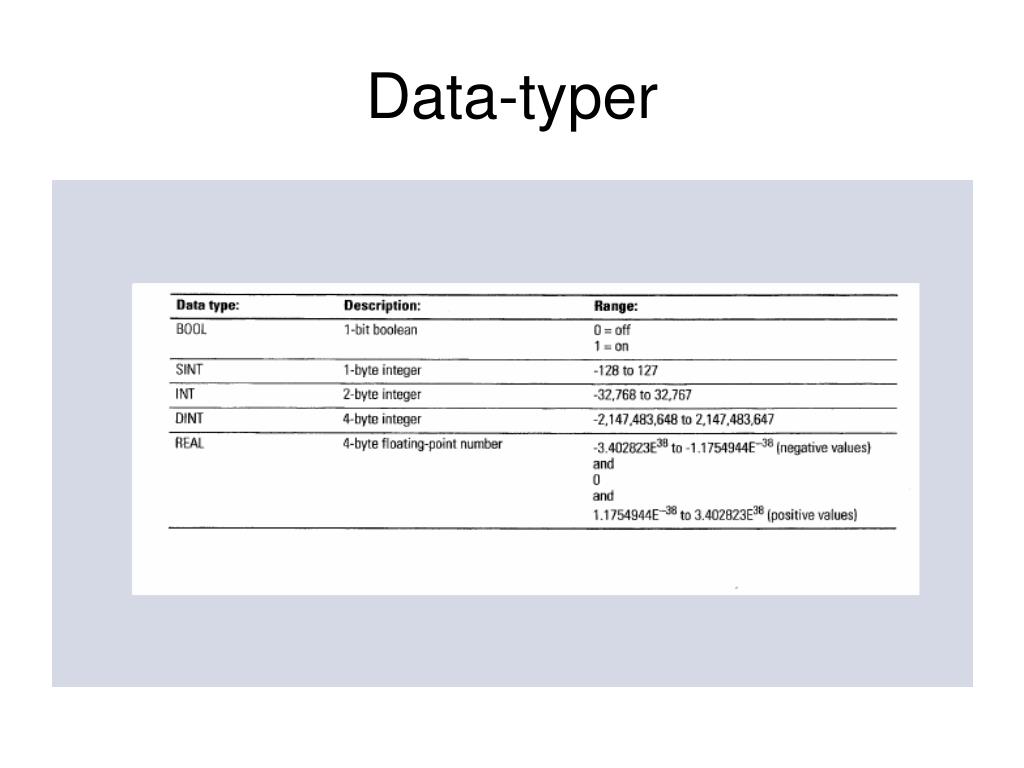

Intro til brug af PLC. Lidt om tag-begrebet. Data-typer. Komponenttyper. Kontakter: NO (sluttekontakt) NC (brydekontakt) Strømforbrugere (relæer, lamper, motorer) ”almindelig model” Latch Unlatch Stort antal specialkomponenter. plc startup practical.pdf.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Intro til brug af PLC' - tien


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
komponenttyper

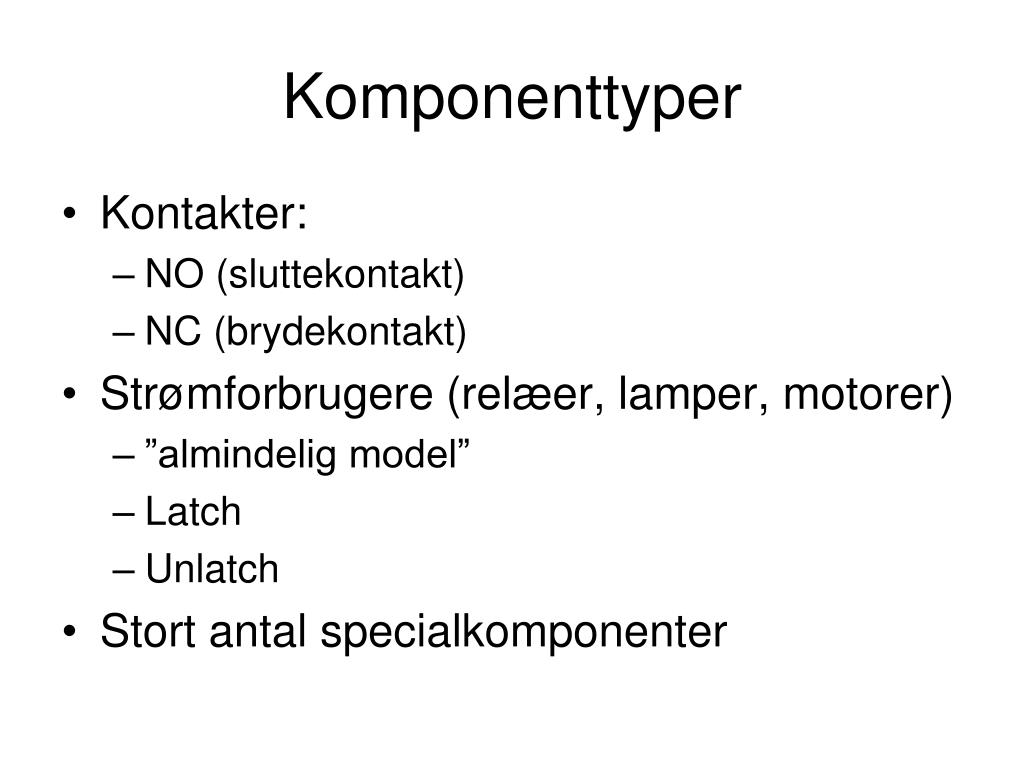

Komponenttyper
  • Kontakter:
    • NO (sluttekontakt)
    • NC (brydekontakt)
  • Strømforbrugere (relæer, lamper, motorer)
    • ”almindelig model”
    • Latch
    • Unlatch
  • Stort antal specialkomponenter
plc startup practical pdf

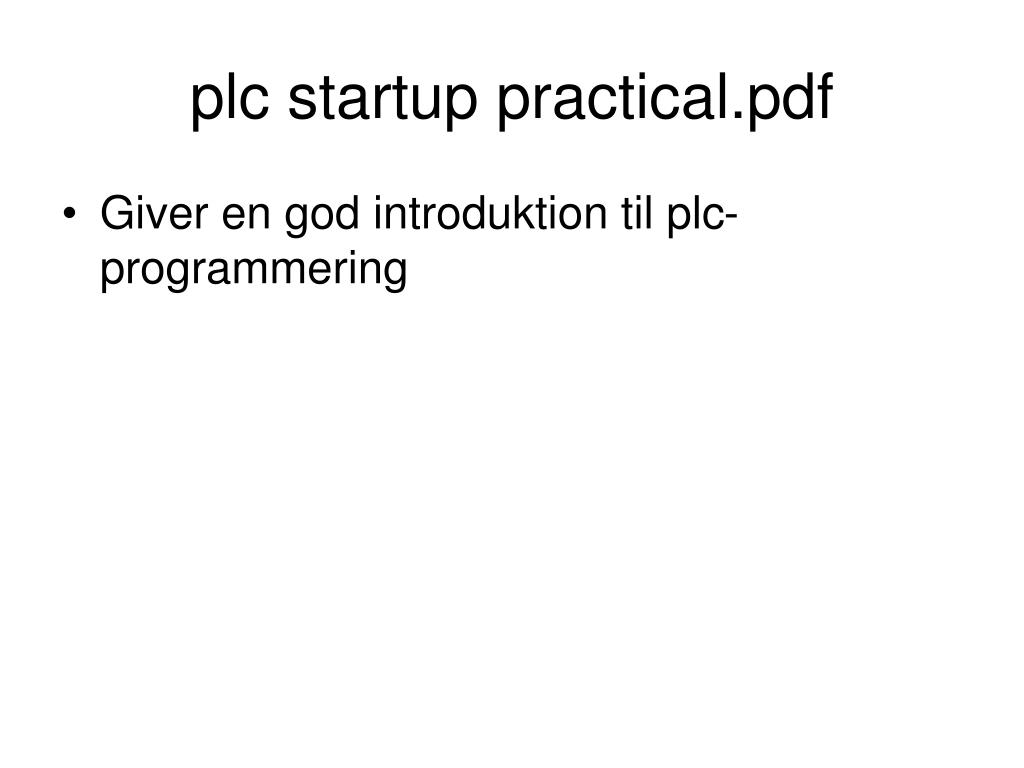

plc startup practical.pdf
  • Giver en god introduktion til plc-programmering
conveyor 2012 acd

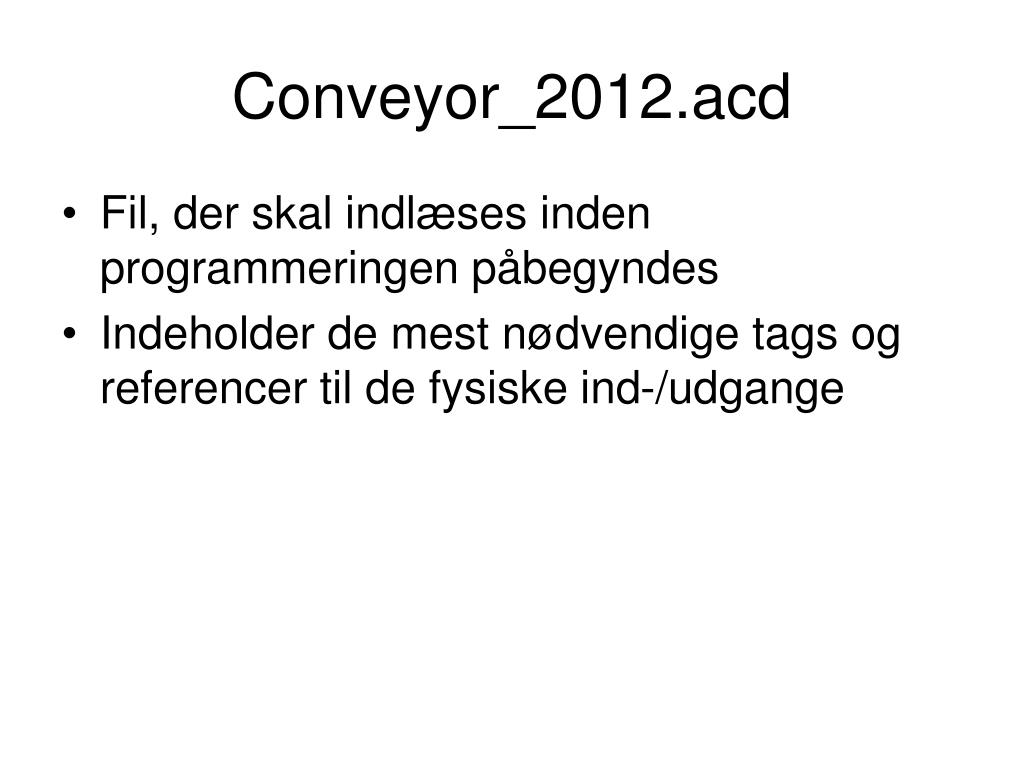

Conveyor_2012.acd
  • Fil, der skal indlæses inden programmeringen påbegyndes
  • Indeholder de mest nødvendige tags og referencer til de fysiske ind-/udgange
velse til f rste velsesgang 1

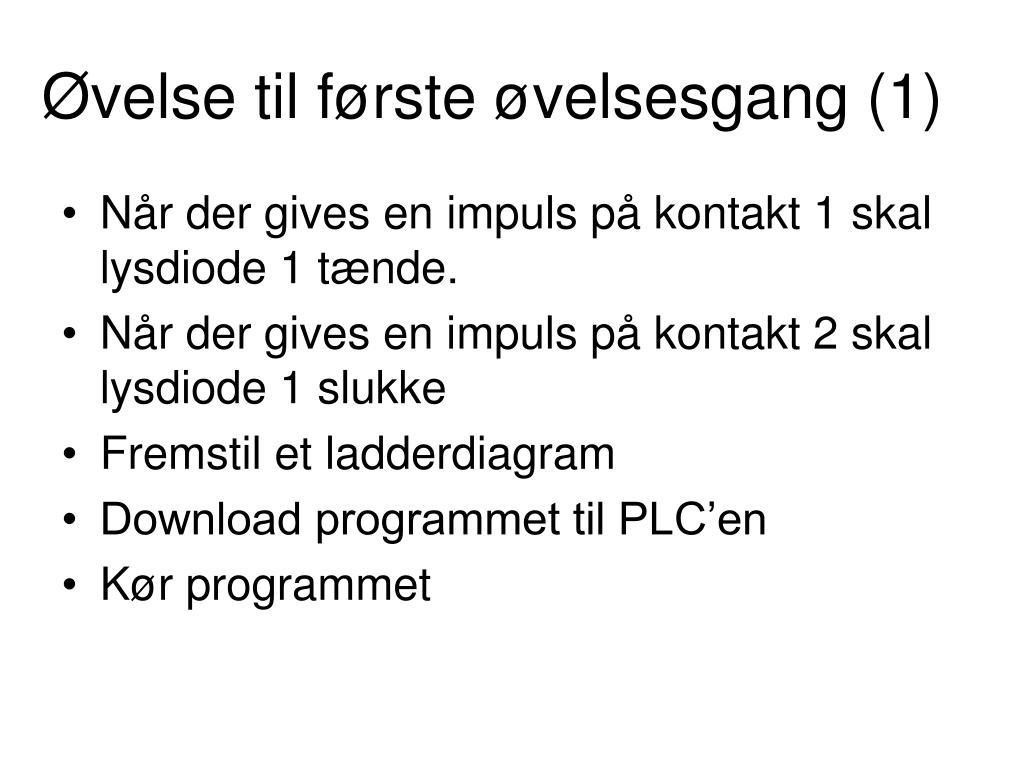

Øvelse til første øvelsesgang (1)
  • Når der gives en impuls på kontakt 1 skal lysdiode 1 tænde.
  • Når der gives en impuls på kontakt 2 skal lysdiode 1 slukke
  • Fremstil et ladderdiagram
  • Download programmet til PLC’en
  • Kør programmet
velse til f rste velsesgang 2

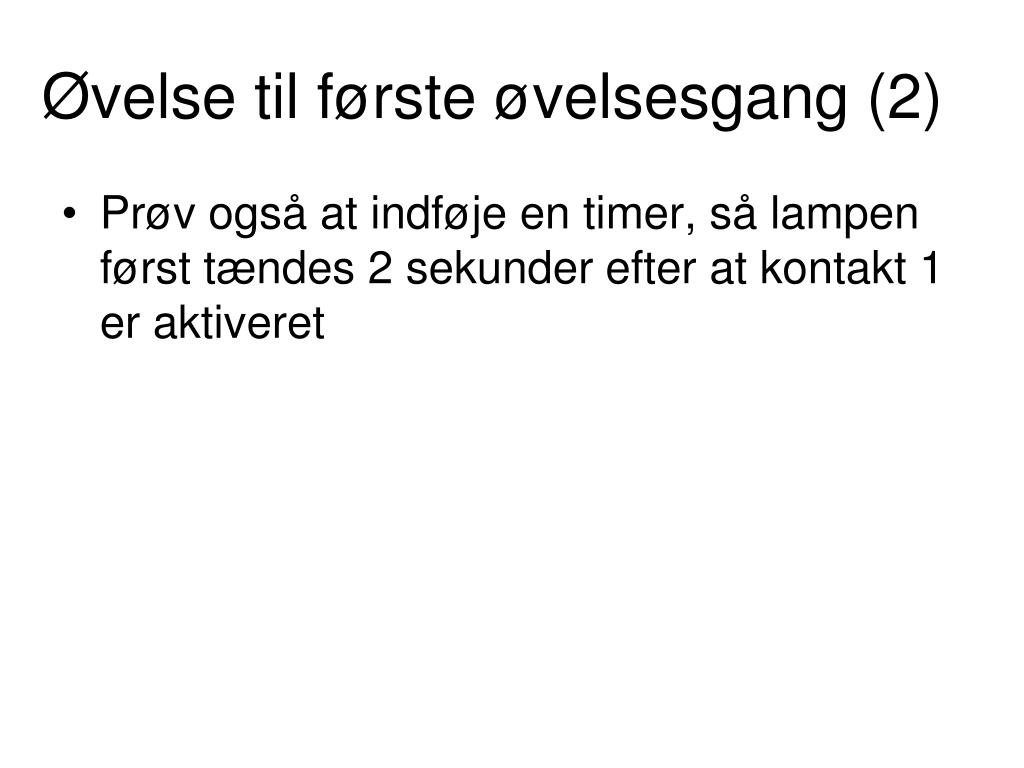

Øvelse til første øvelsesgang (2)
  • Prøv også at indføje en timer, så lampen først tændes 2 sekunder efter at kontakt 1 er aktiveret
programmering af t nd sluk af lampe

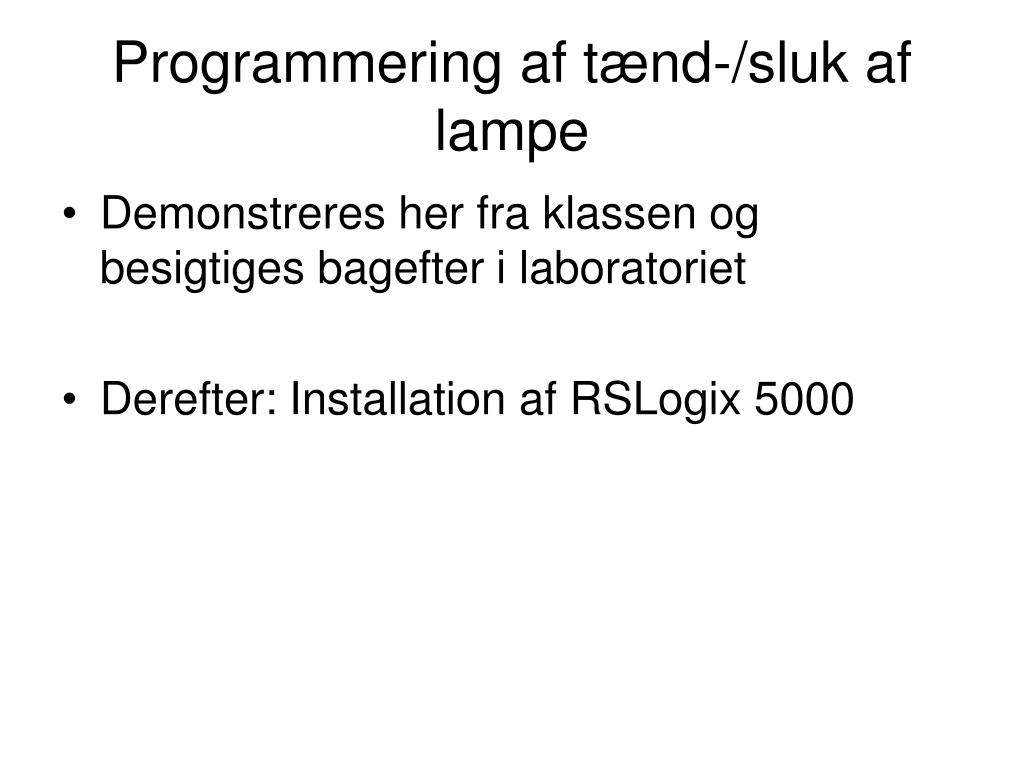

Programmering af tænd-/sluk af lampe
  • Demonstreres her fra klassen og besigtiges bagefter i laboratoriet
  • Derefter: Installation af RSLogix 5000
