  1. Inleiding fysische informatica Logische schakelingen

  2. Logica • Logica houdt zich bezig met beweringen die waar of niet waar zijn. • Het is vandaag woensdag • Jan woont in Assen • Piet is vandaag jarig • Het regent • Enz.. • … en combinaties daarvan.

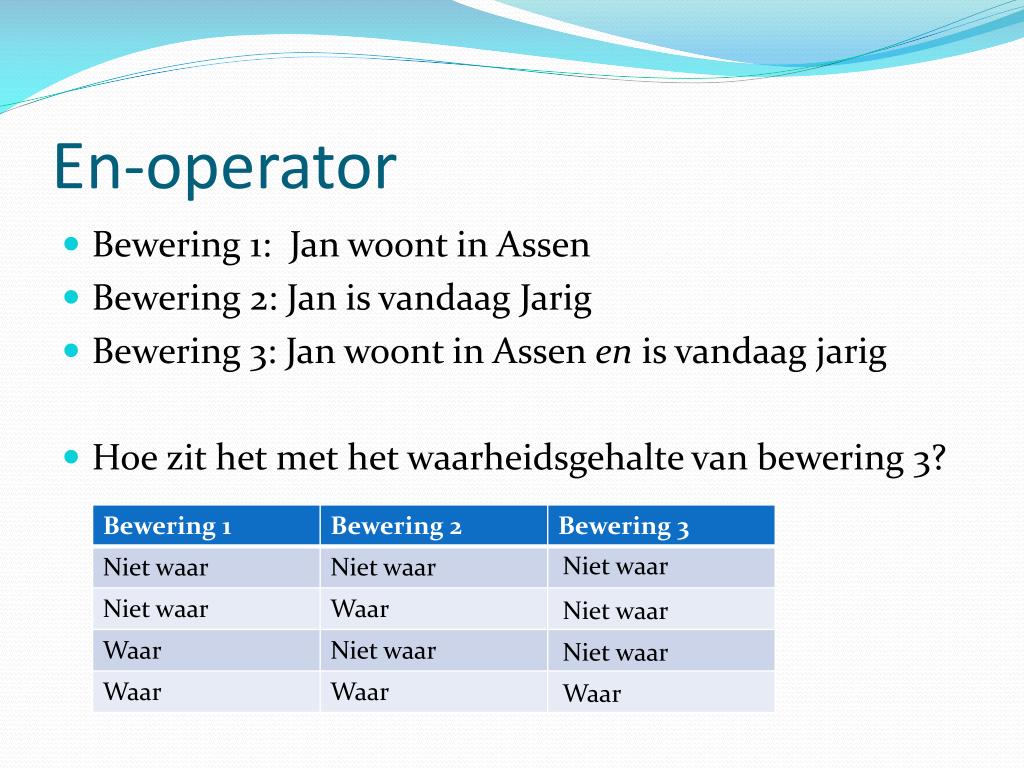

  3. En-operator • Bewering 1: Jan woont in Assen • Bewering 2: Jan is vandaag Jarig • Bewering 3: Jan woont in Assen en is vandaag jarig • Hoe zit het met het waarheidsgehalte van bewering 3? Niet waar Niet waar Niet waar Waar

  4. Of-operator • Bewering 1: Jan woont in Assen • Bewering 2: Piet woont in Assen • Bewering 3: Jan of Piet woont in Assen • Hoe zit het met het waarheidsgehalte van bewering 3? Niet waar Waar Waar Waar

  5. Niet-operator of inverter • Bewering 1: Jan woont in Assen • Bewering 2 Jan woont niet in Assen • Waarheidstabel Waar Niet waar

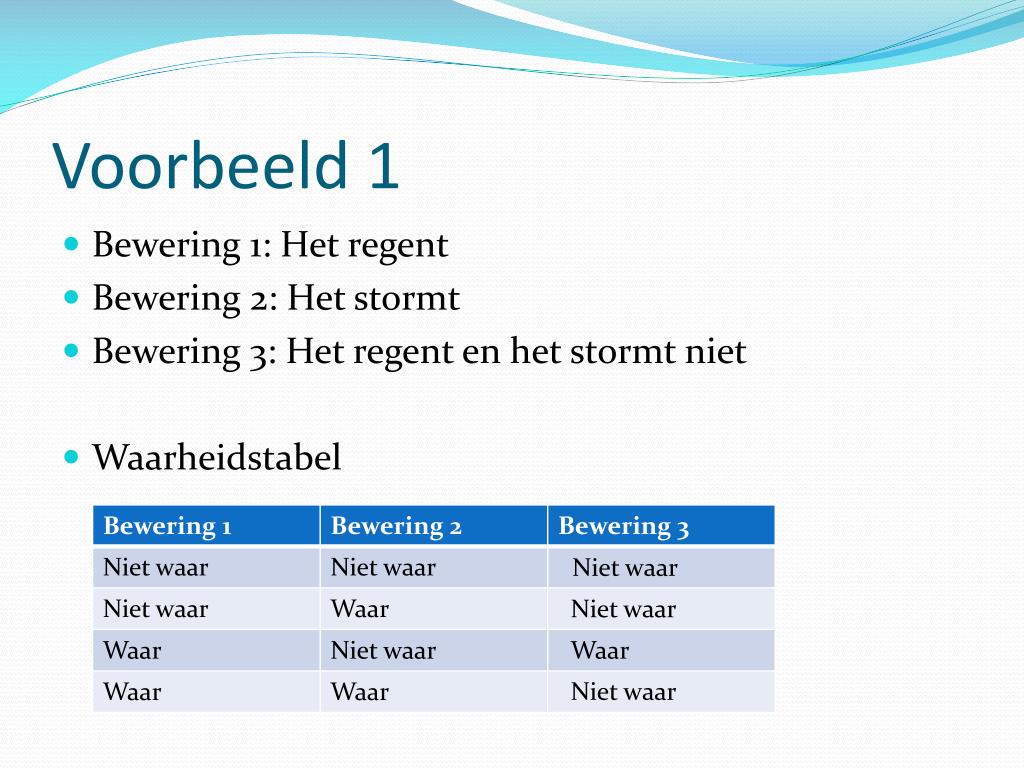

  6. Voorbeeld 1 • Bewering 1: Het regent • Bewering 2: Het stormt • Bewering 3: Het regent en het stormt niet • Waarheidstabel Waar Niet waar Niet waar Waar Waar Niet waar

  7. Voorbeeld 2 • Bewering 1: Jan is langer dan 1,80 m • Bewering 2: Jan weegt meer dan 72 kg • Waarheidstabel • Bewering 3: Jan is langer dan 1,80 m of hij weegt minder dan 72 kg

  8. Logica ↔ Natuurkunde Simuleren met Systematic

  9. Systematic • Simulatie programma voor dit soort schakelingen

  10. voorbeeld 1 – het regent en het stormt niet

  11. Voorbeeld 3 • Automatische buitenlamp gaat aan als het buiten donker is en er iemand langs loopt • bewering 1: het is licht • bewering 2: er is beweging • bewering 3: het is niet licht en er is beweging

  12. Voorbeeld 3 - vervolg • Sensor gebruiken om te kijken of het licht of donker is. • sensor geeft spanning tussen 0 en 5V en niet waarofniet waar • Oplossing: comparator (compare = vergelijken) • geeft niet waar als spanning van de sensor onder referentie waarde ligt • geeft waar als spanning er boven ligt.

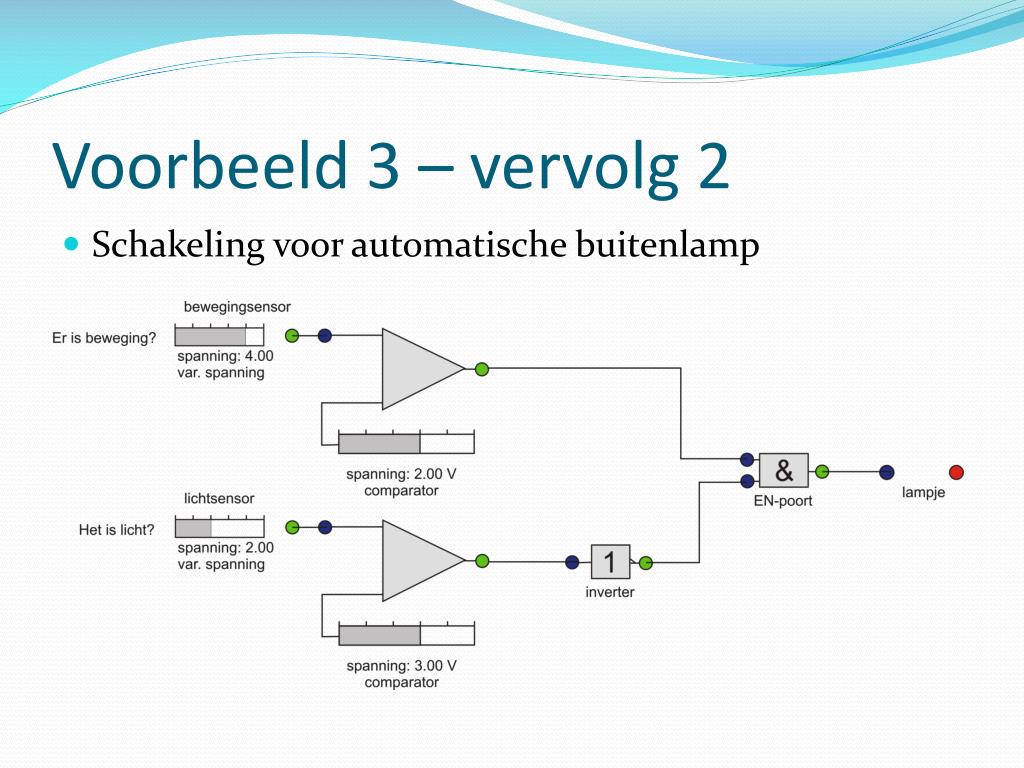

  13. Voorbeeld 3 – vervolg 2 • Schakeling voor automatische buitenlamp

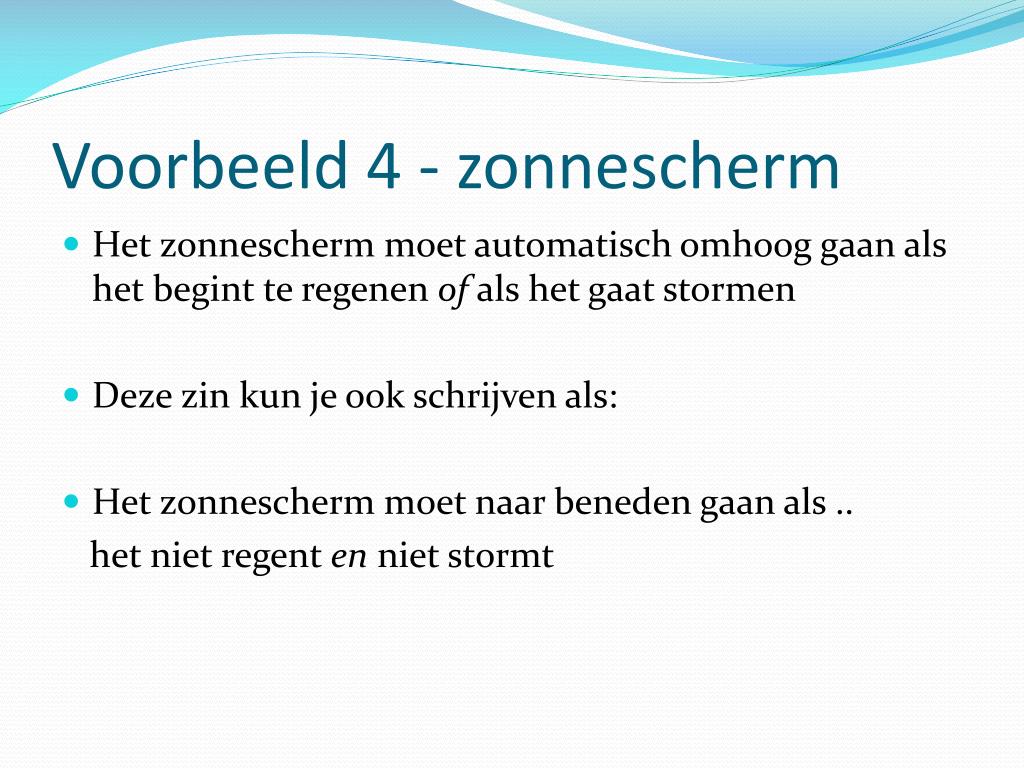

  14. Voorbeeld 4 - zonnescherm • Het zonnescherm moet automatisch omhoog gaan als het begint te regenen of als het gaat stormen • Deze zin kun je ook schrijven als: • Het zonnescherm moet naar beneden gaan als .. het niet regent en niet stormt

  15. vervolg zonnescherm • verschillende schakelingen kunnen precies hetzelfde werken
