  1. GAMMA CAMERA (traitement d’images)

  2. Présentation d’images Traitements mathématiques Filtrage Calculs avec région d’intérêt Synchronisation Série dynamique Reconstruction tomographique

  3. Présentation d’images

  4. présentation d’images normal seuil gamma couleur

  5. Traitements mathématiques

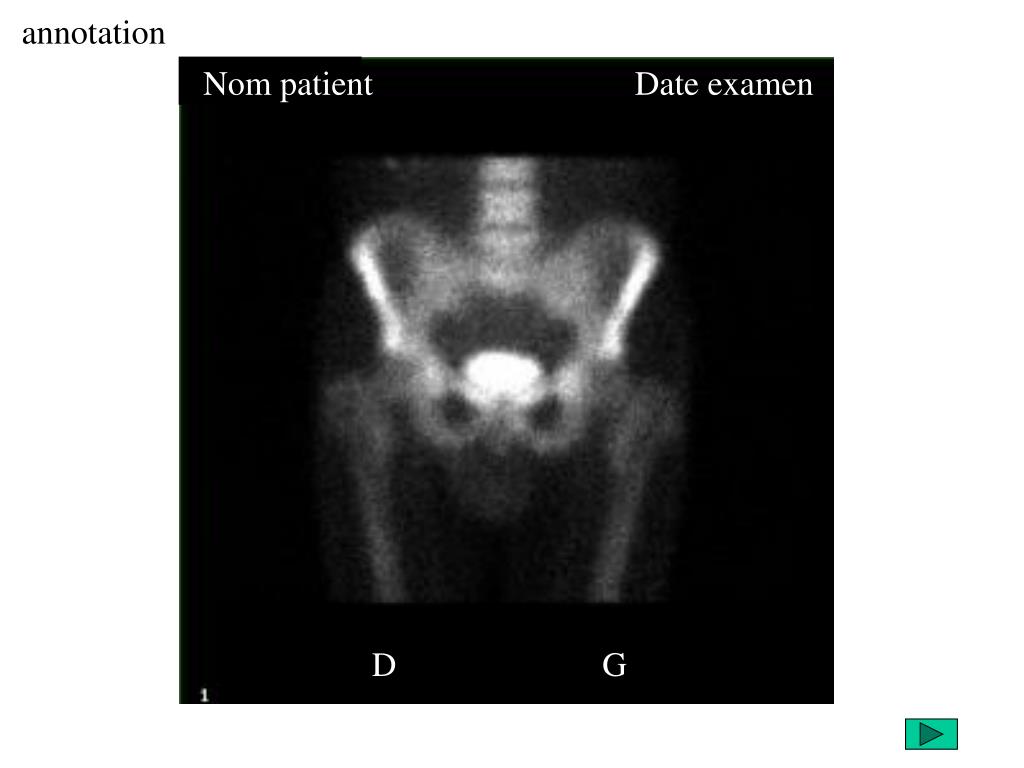

  6. annotation Nom patient Date examen D G

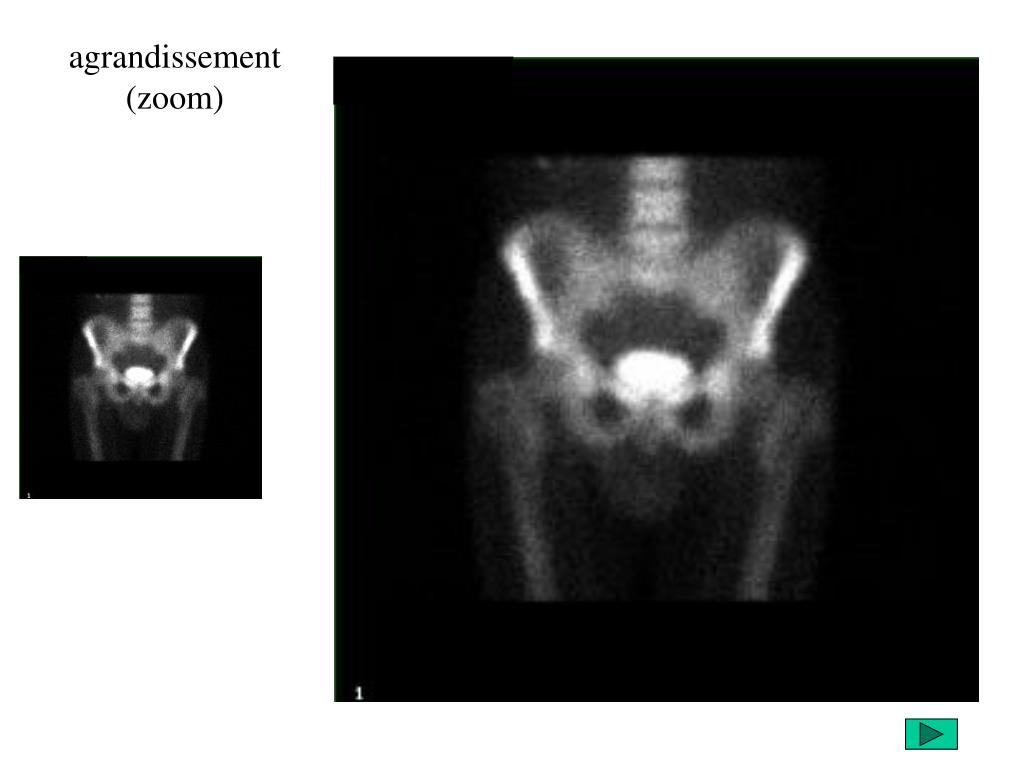

  7. agrandissement(zoom)

  8. rotation 90° 180°

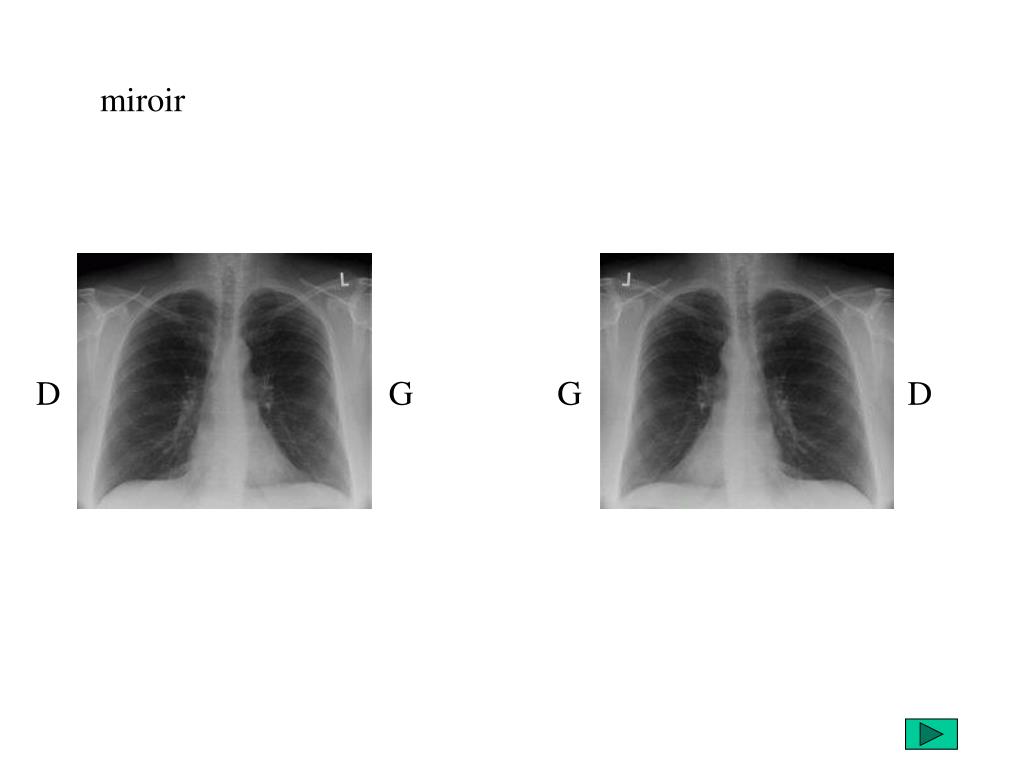

  9. D G G D miroir

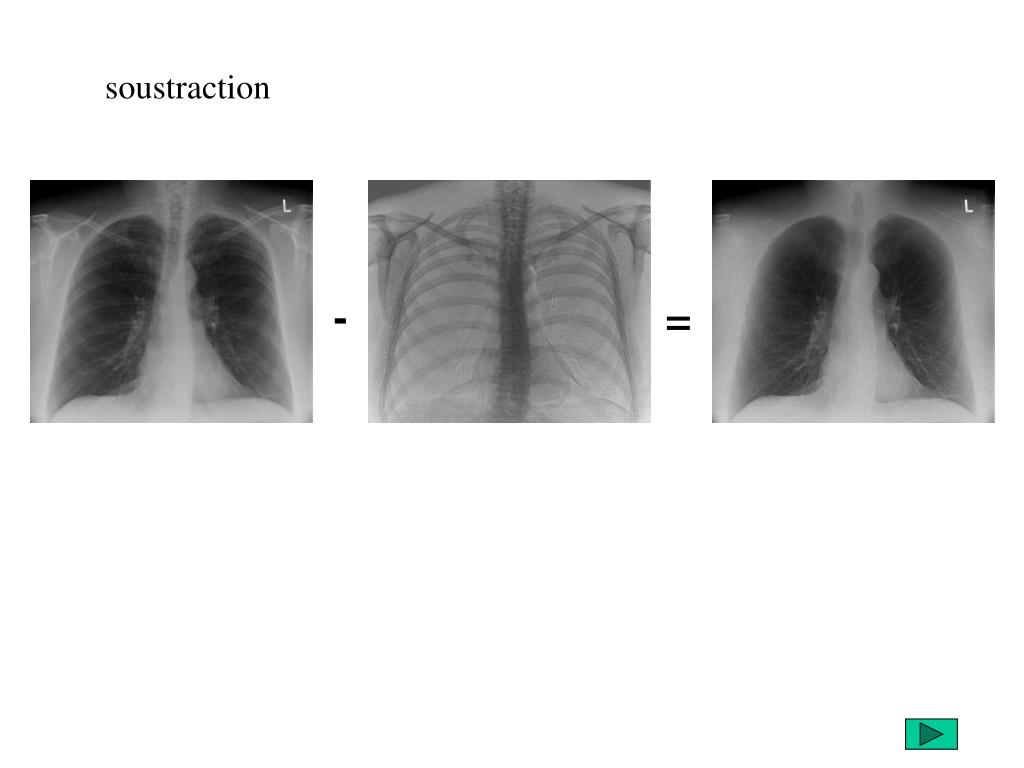

  10. soustraction - =

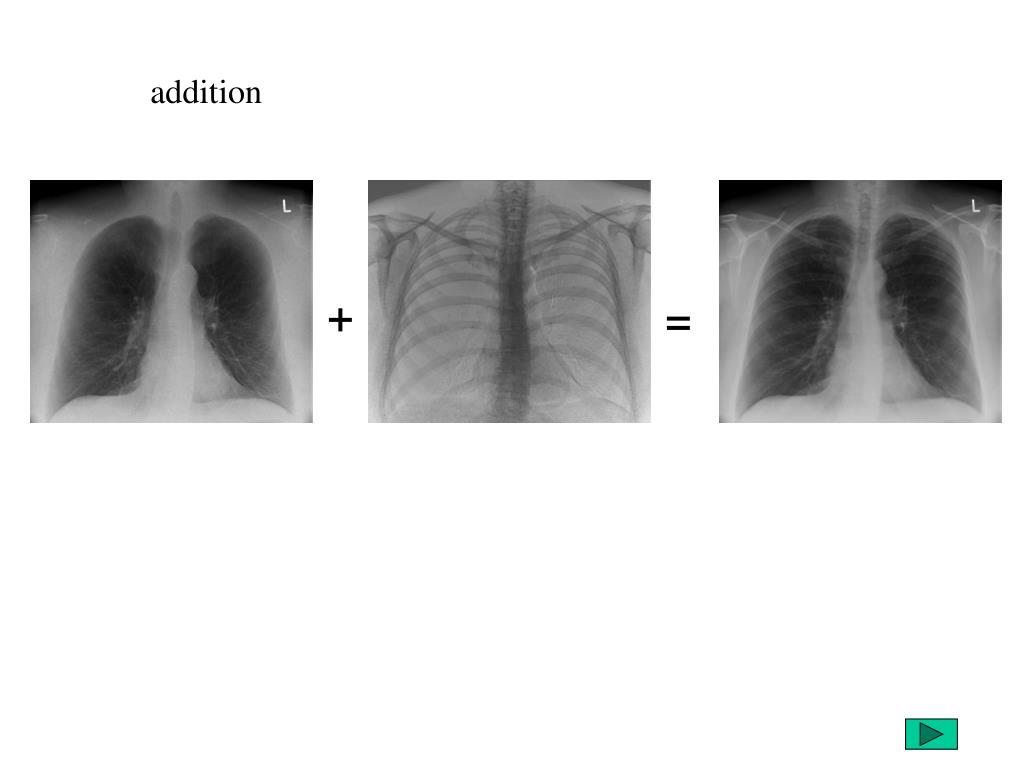

  11. addition + =

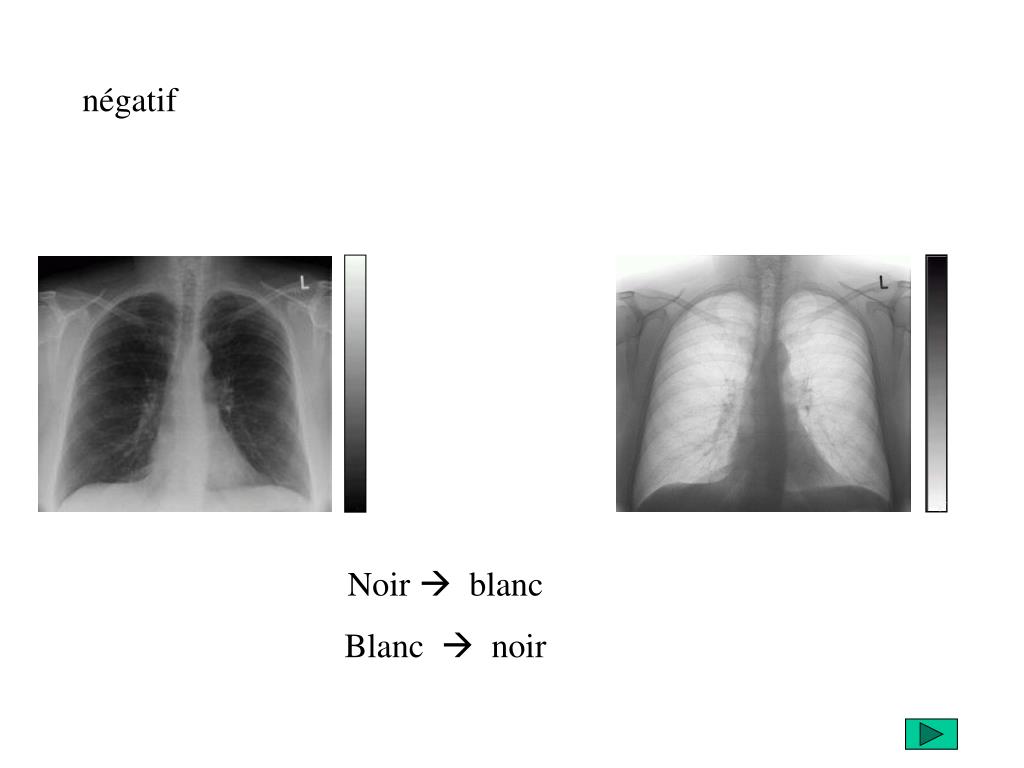

  12. négatif Noir  blanc Blanc  noir

  13. 16 niveaux de gris 2 niveaux de gris 256 niveaux de gris échelle de gris

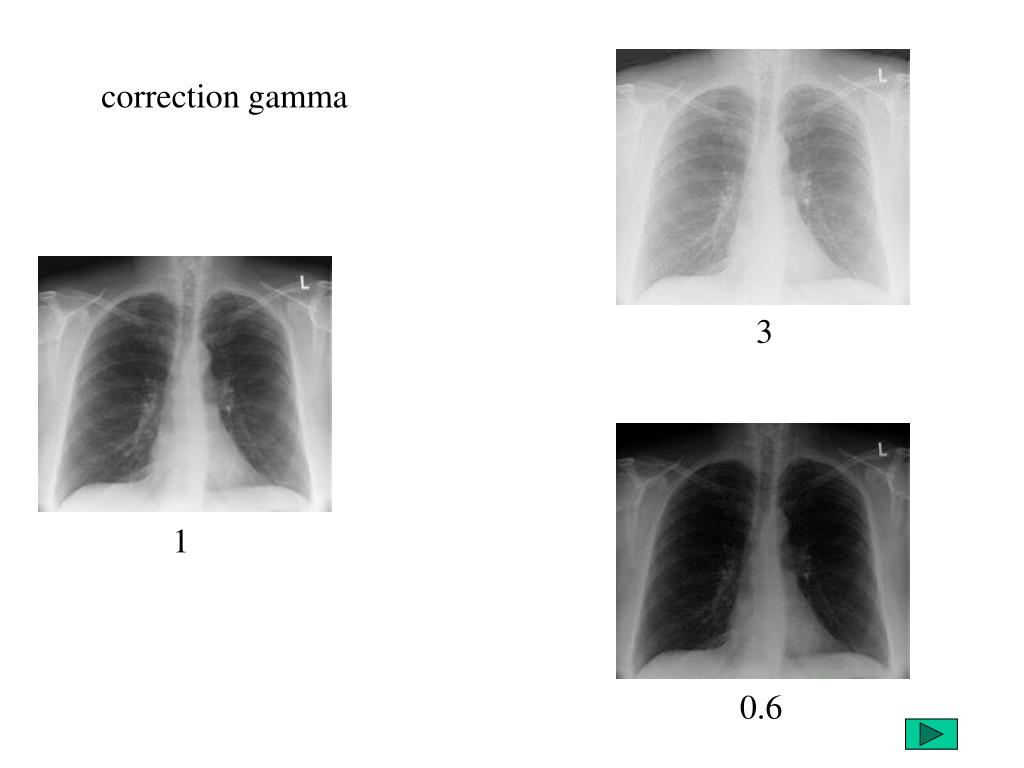

  14. 3 1 0.6 correction gamma

  15. pixelisation

  16. rehaussement des contours

  17. rectangulaire circulaire irrégulière Région d’intérêt (Region Of Interest…ROI) ROI……surface = Nb pixel …… contenu = somme des valeurs des pixels

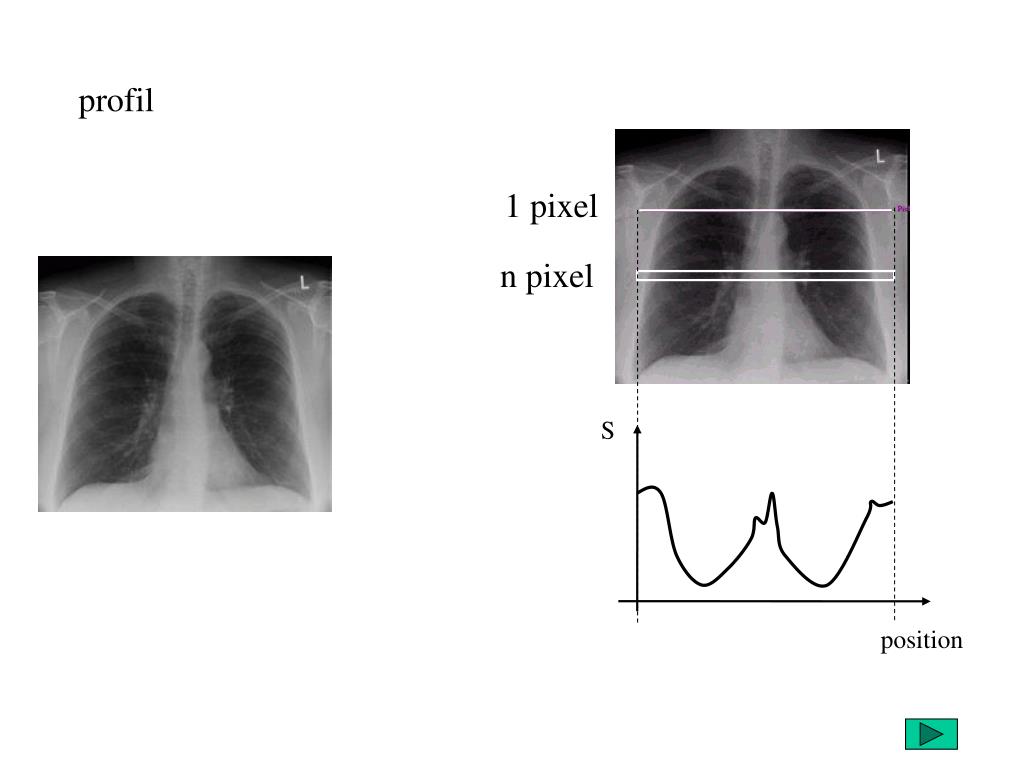

  18. 1 pixel n pixel S position profil

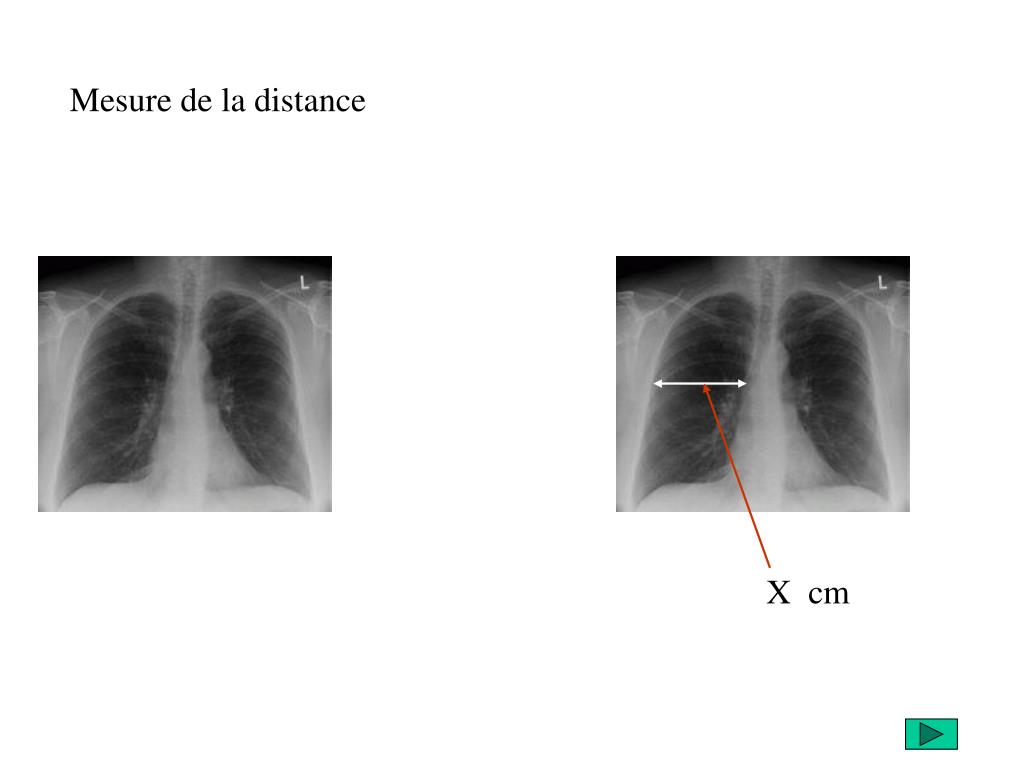

  19. X cm Mesure de la distance

  20. X degré Mesure d’angle

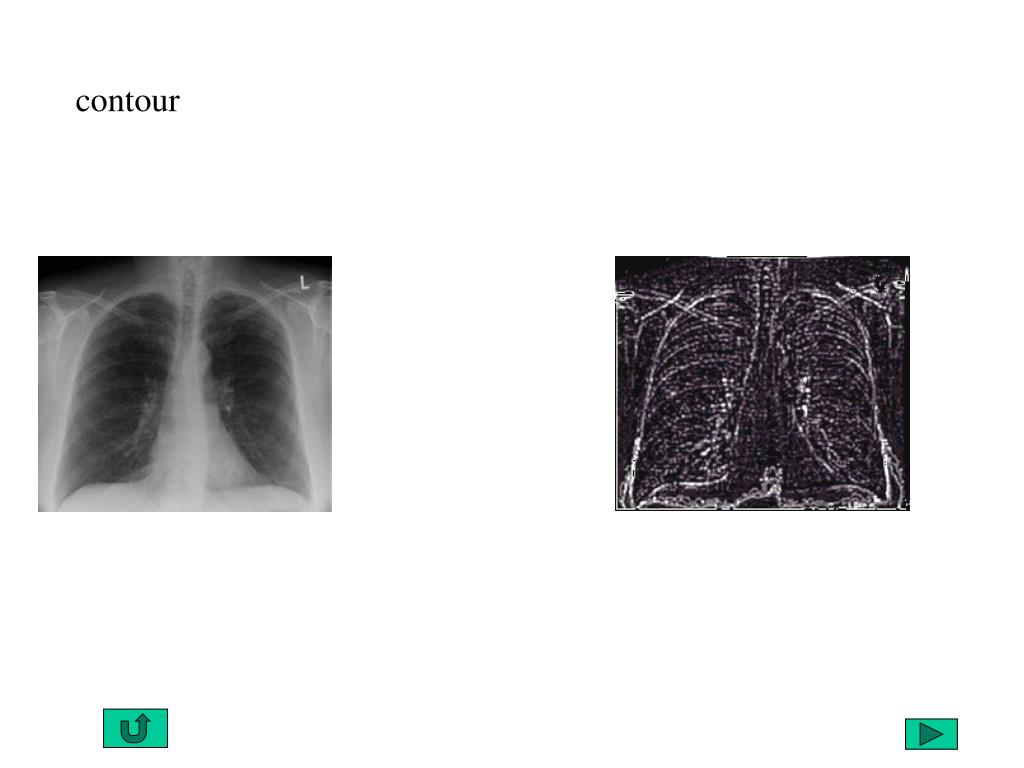

  21. contour

  22. Filtrage

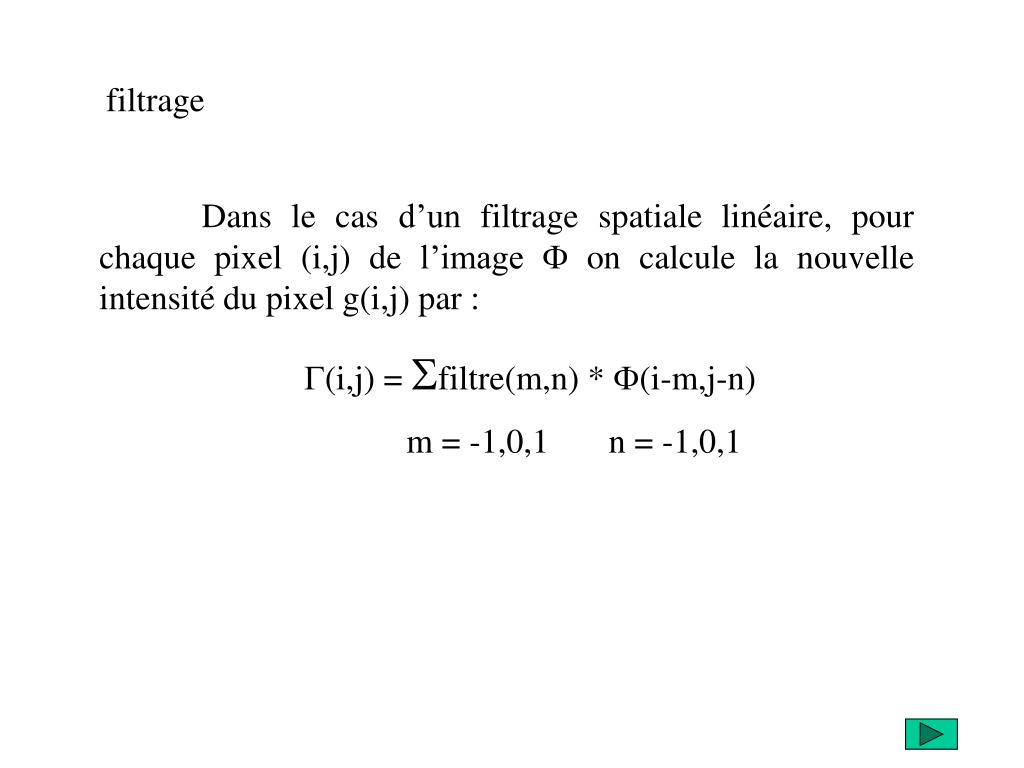

  23. filtrage Dans le cas d’un filtrage spatiale linéaire, pour chaque pixel (i,j) de l’image F on calcule la nouvelle intensité du pixel g(i,j) par : G(i,j) = Sfiltre(m,n) * F(i-m,j-n) m = -1,0,1 n = -1,0,1

  24. w1 w2 w3 w4 w5 w6 w7 w8 w9 filtre:

  25. On peut écrire: G(i,j)= w1*F(i-1,j-1) + w2* F(i,j-1) + w3* F(i+1,j-1) + w4* F(i-1,j) + w5* F(i,j) + w6* F(i+1,j) + w7* F(i-1,j+1) + w8* F(i,j+1) + w9* F(i+1,j+1)

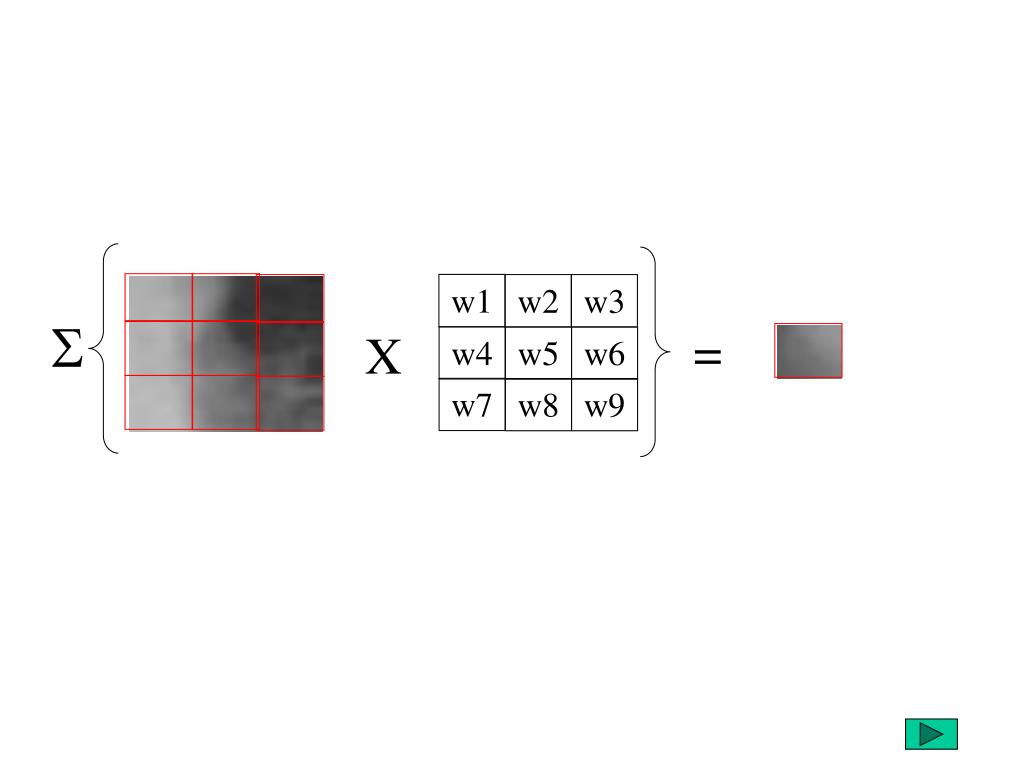

  26. w1 w2 w3 w4 w5 w6 w7 w8 w9 S = X

  27. w1 w2 w3 X w4 w5 w6 w7 w8 w9 =

  28. filtre: 1 2 1 2 4 2 1 2 1

  29. filtre: -1 -1 -1 -1 9 -1 -1 -1 -1

  30. filtre: -1 -1 -1 -1 5 -1 -1 -1 -1

  31. filtre: 1 1 1 0 0 0 -1 -1 -1

  32. Calculs avec région d’intérêt (Region Of Interest)

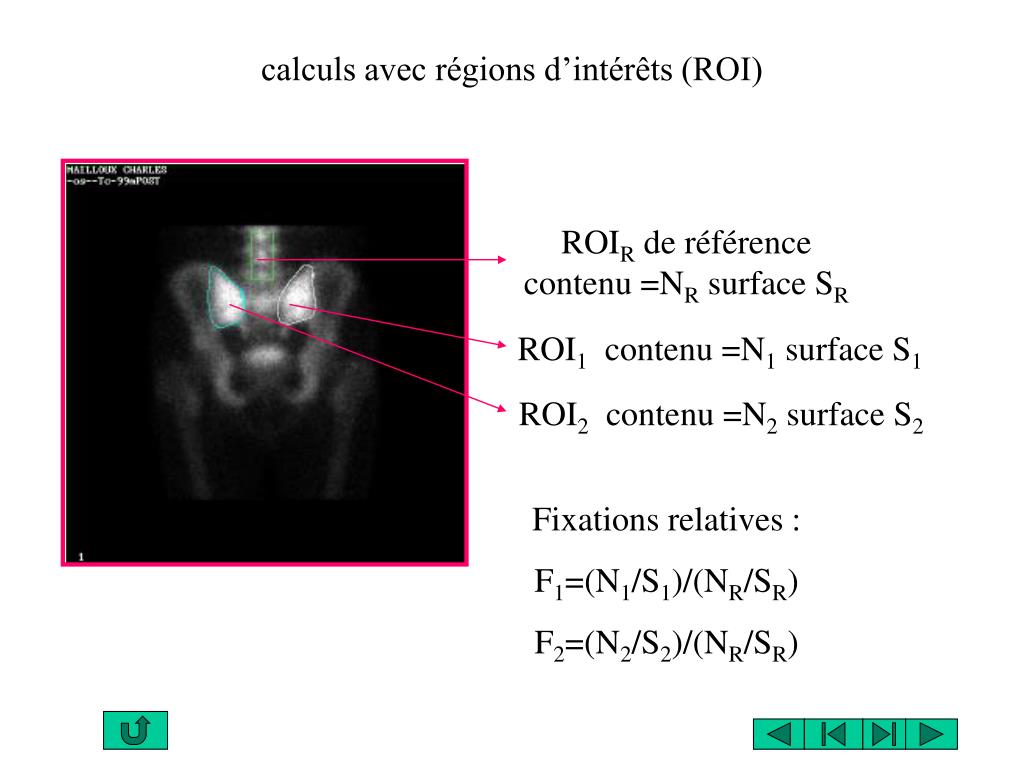

  33. ROIR de référence contenu =NR surface SR ROI1 contenu =N1 surface S1 ROI2 contenu =N2 surface S2 Fixations relatives : F1=(N1/S1)/(NR/SR) F2=(N2/S2)/(NR/SR) calculs avec régions d’intérêts (ROI)

  34. Synchronisation

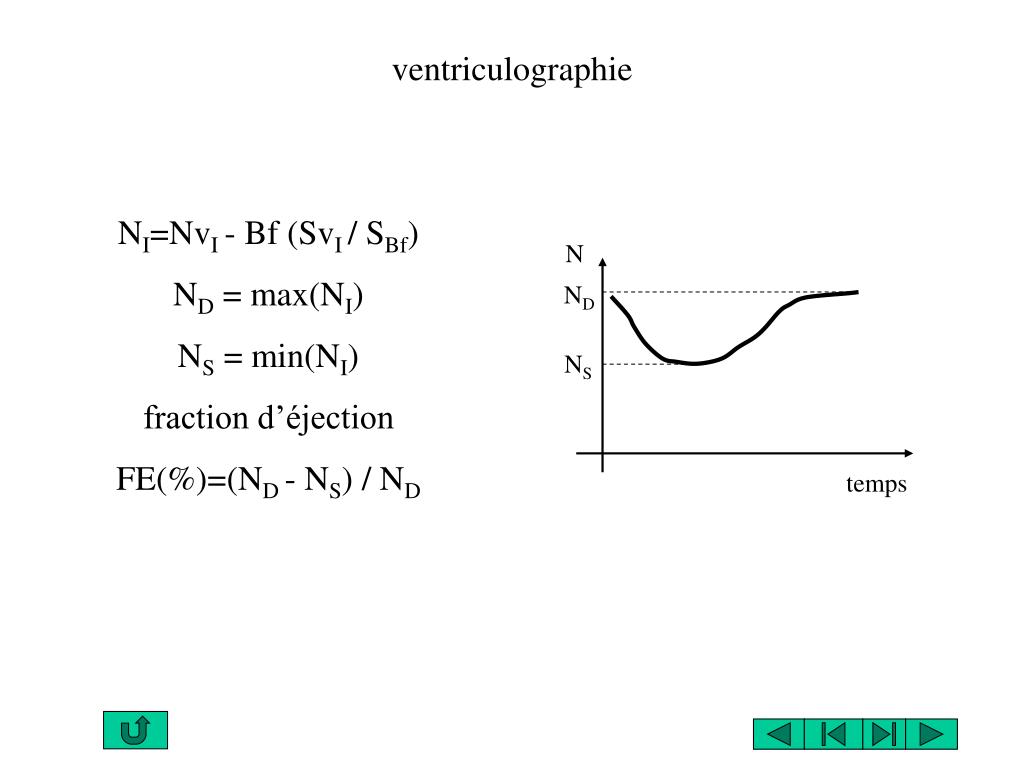

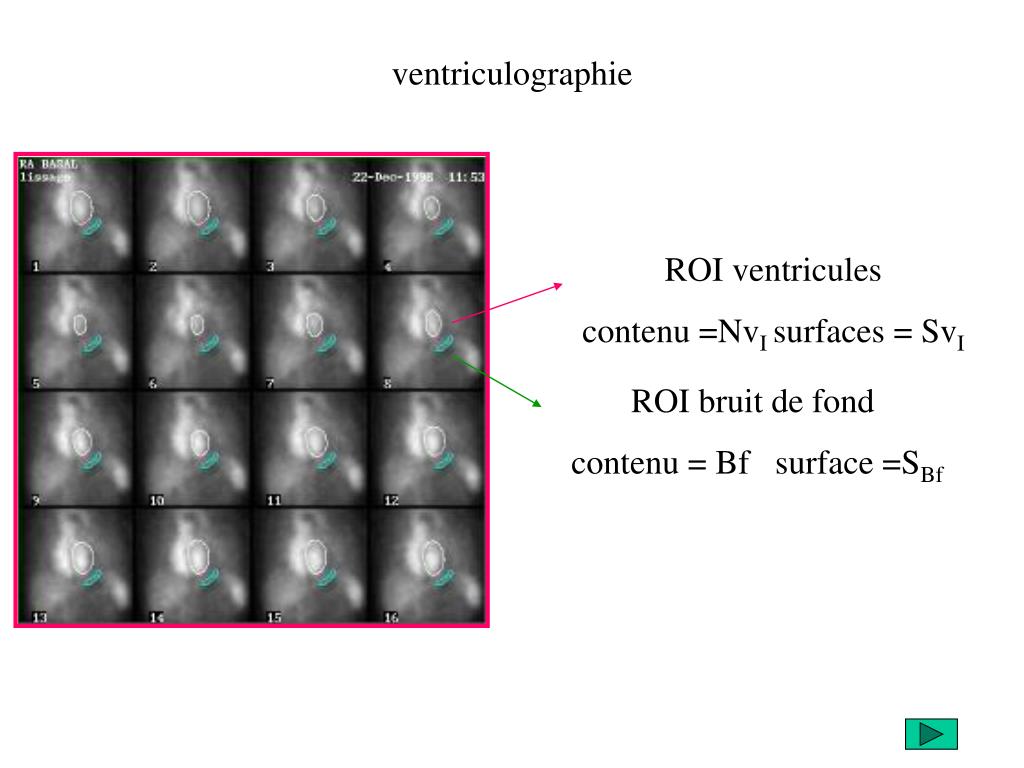

  35. ROI ventricules contenu =NvI surfaces = SvI ROI bruit de fond contenu = Bf surface =SBf ventriculographie

  36. ventriculographie NI=NvI - Bf (SvI / SBf) ND = max(NI) NS = min(NI) fraction d’éjection FE(%)=(ND - NS) / ND N ND NS temps

  37. Série dynamique

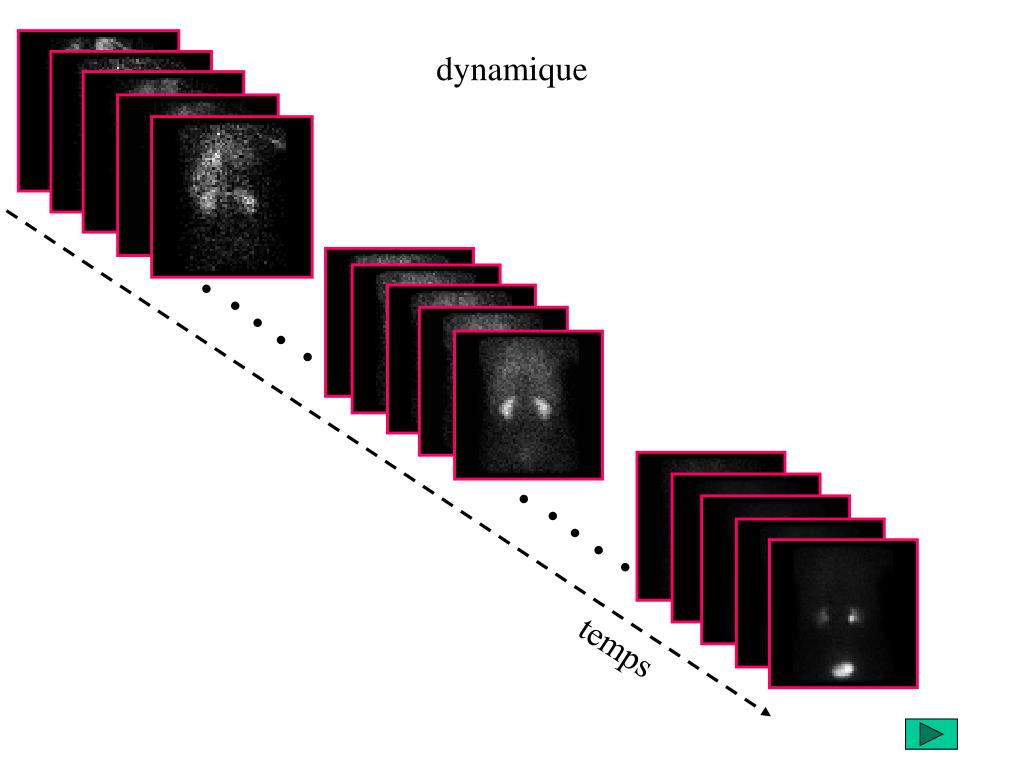

  38. dynamique . . . . . . . . . . temps

  39. dynamique ROI rein gauche contenu =NgI surface = SgI ROI rein droit contenu =NdI surface = SdI ROI bruit de fond contenu = Bfg surface =SBfg ROI bruit de fond contenu = Bfd surface =SBfd

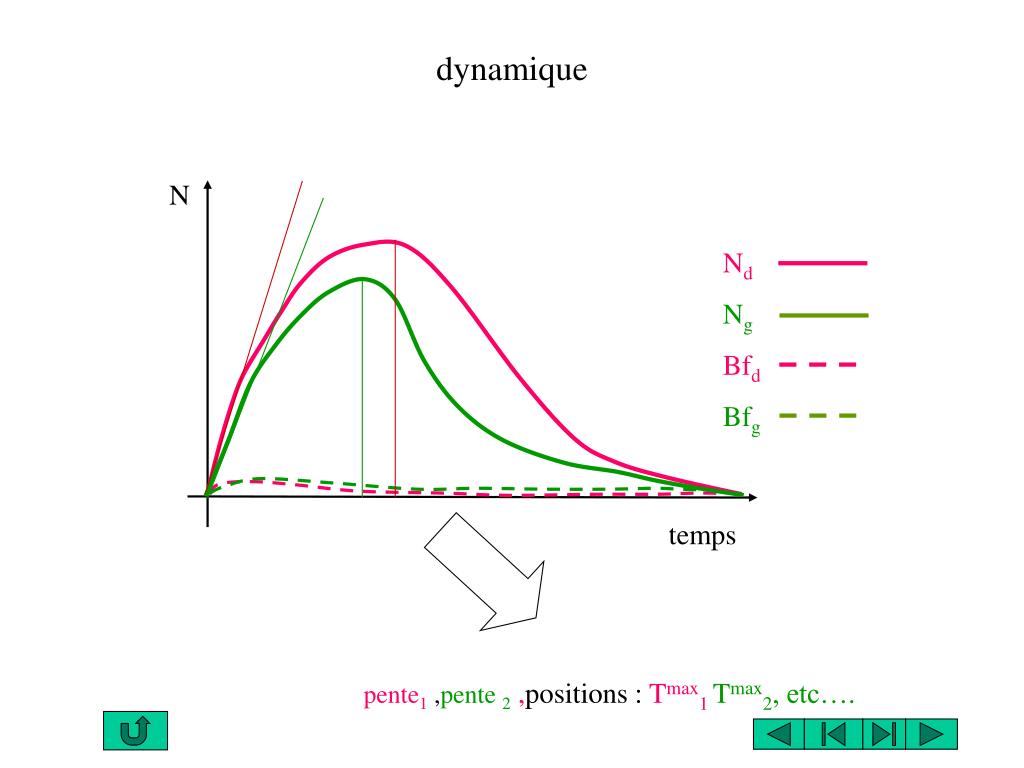

  40. dynamique N Nd Ng Bfd Bfg temps pente1 ,pente 2 ,positions : Tmax1Tmax2, etc….

  41. Reconstruction tomographique

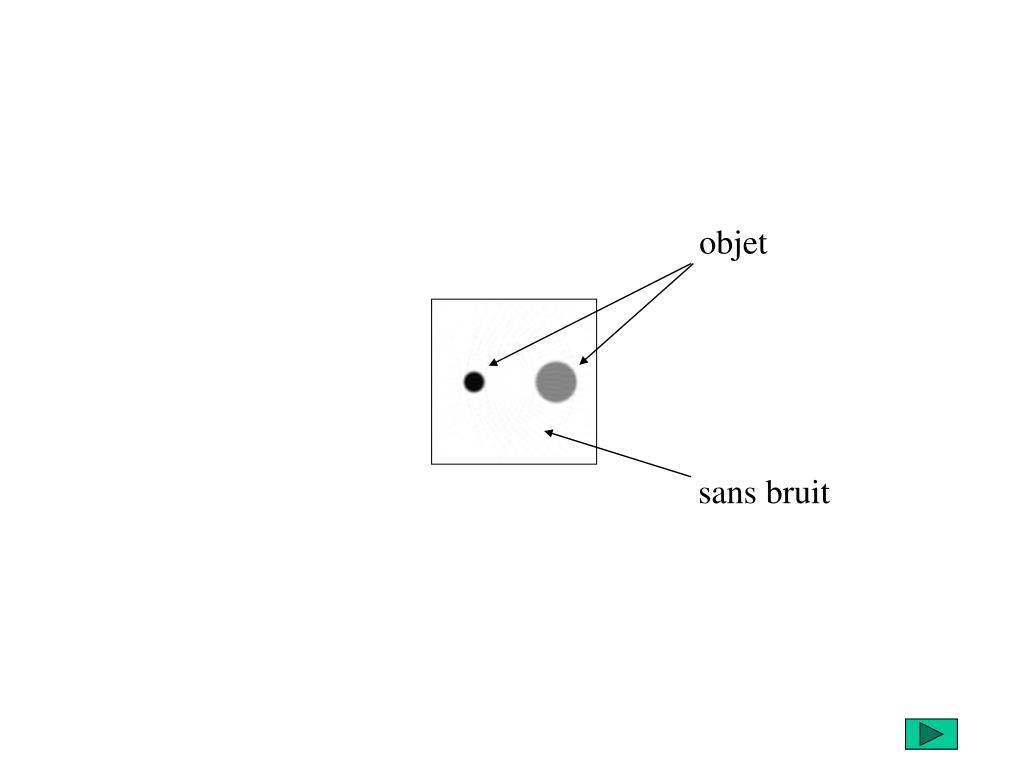

  42. objet sans bruit

  43. 2 projections

  44. Profils 2 projections

  45. 4 projections

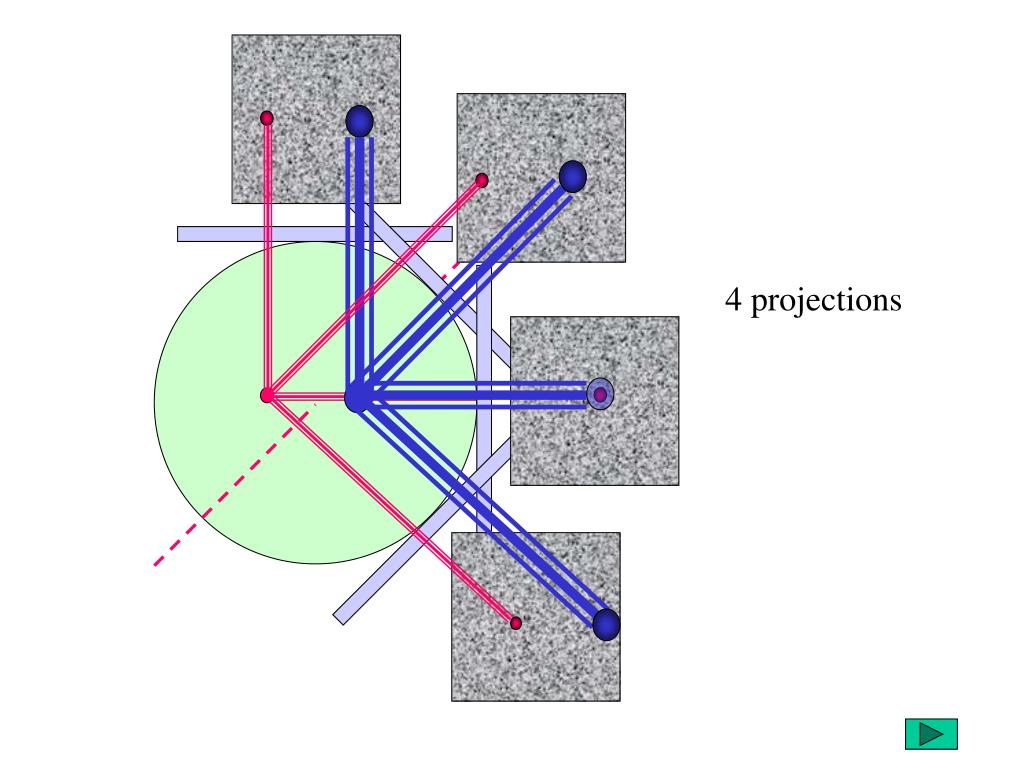

  46. Profils 4 projections

  47. Rétro-projection directe
