國立中正大學 資訊工程研究所. 計算攝影學 期末報告. Color Tracking. 600420098 沈勁彣. 中華民國 一百零二年一月十五日. Outline. 介紹 實作流程 實作成果. 介紹 (1/7). 本次研究嘗試對 Natural Interaction with Virtual Objects Using Vision-Based Six DOF Sphere Tracking [2005] 這篇論文進行部分的實作 此篇論文利用一追蹤球體上不同顏色、隨機分佈的斑點 , 進行即時的追蹤 ( 如右下圖 ).

theo
Download Presentation

Color Tracking

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

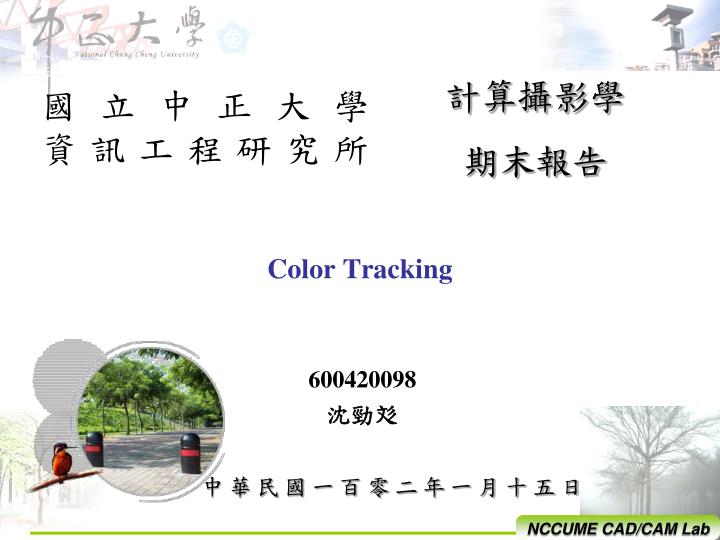

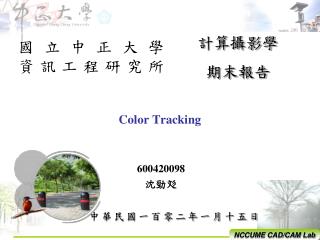

  1. 國立中正大學 資訊工程研究所 計算攝影學 期末報告 Color Tracking 600420098 沈勁彣 中華民國一百零二年一月十五日

  2. Outline • 介紹 • 實作流程 • 實作成果 2 2

  3. 介紹(1/7) • 本次研究嘗試對 Natural Interaction with Virtual Objects UsingVision-BasedSix DOF Sphere Tracking[2005]這篇論文進行部分的實作 • 此篇論文利用一追蹤球體上不同顏色、隨機分佈的斑點,進行即時的追蹤(如右下圖)

  4. 介紹(2/7) • 論文中事先記錄追蹤球裡所有斑點相對應角度 利用一定義好之北極點,利用蘭伯特圓錐投影公式 計算出任意兩斑點相對角度theta

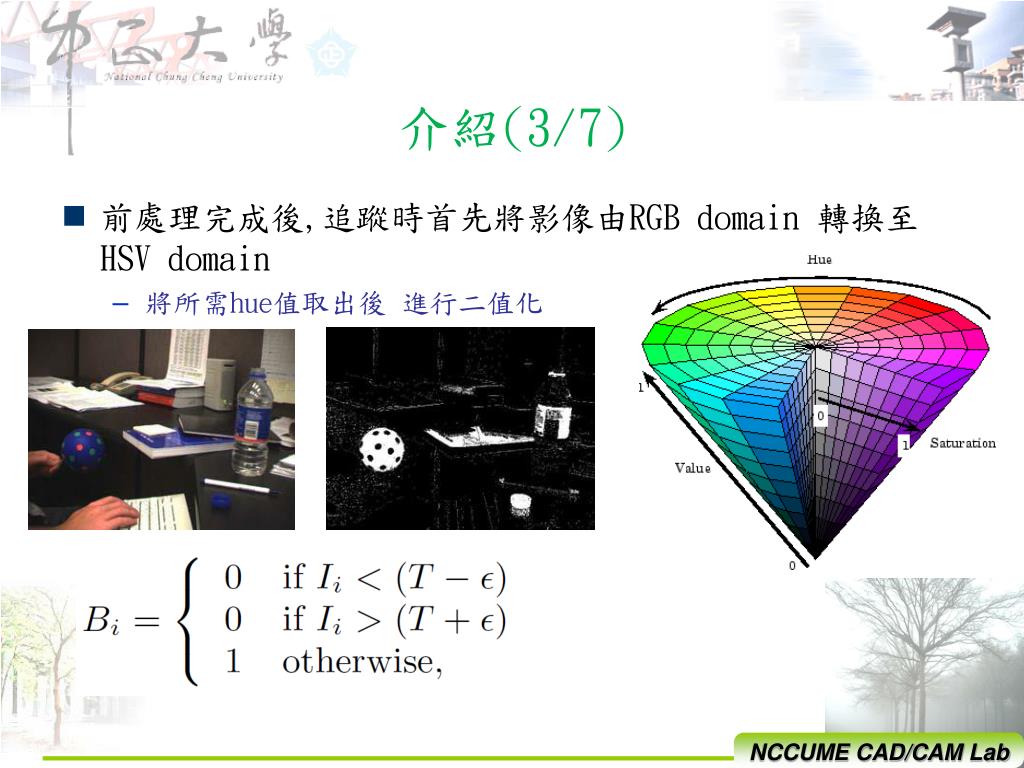

  5. 介紹(3/7) • 前處理完成後,追蹤時首先將影像由RGBdomain 轉換至 HSVdomain • 將所需hue值取出後 進行二值化

  6. 介紹(4/7) • 前處理完成後,追蹤時首先將影像由RGBdomain 轉換至 HSVdomain • 取出輪廓,並將封閉區域內的輪廓填滿 • 最後將輪廓最小直徑所算出之的圓形進行比對,可得到最相近之形狀 • 此時我們可以得到追蹤求的輪廓

  7. 介紹(5/7) • 接下來論文中計算 球與攝影機的距離 • 已知條件 球半徑R 攝影機焦距f ,影像平面上球位置(u-px,v-py)

  8. 介紹(6/7) • 取得球位置之後,接下來是抓取斑點位置 首先利用相同原理取得斑點輪廓 再利用一定義好之北極點(Uc,Vc)找出相對北極點之任意斑點(Ui,Vi)之經緯度

  9. 介紹(7/7) • 最後透過與前處理資訊的比對,可以得到追蹤球的移動及旋轉量

  10. 實作流程 • 由於擔心實作能力不足,於是將論文實作目標予以簡化並劃分成兩個階段, 顏色追蹤 計算位置

  11. 實作流程-顏色追蹤 • CamShift是顏色追蹤的主架構 1.轉換成HSV色彩空間 2.Back Projection 3.Mean Shift 4.CAMSHIFT

  12. 實作流程-顏色追蹤 • CamShift是顏色追蹤的主架構 1.轉換成HSV色彩空間 設計了三組BGR-與攝影機解析度大小相同(640*480)的bmp圖檔

  13. 實作流程-顏色追蹤 • CamShift是顏色追蹤的主架構 1 取得其色彩直方圖 如此即可與目標式窗進行比對

  14. 實作流程-顏色追蹤 • CamShift是顏色追蹤的主架構 2.Back Projection: 將色彩直方圖於影像上進行色彩概率分布 可得出所需顏色在 影像上位置(右圖為綠色古道綠茶瓶蓋)

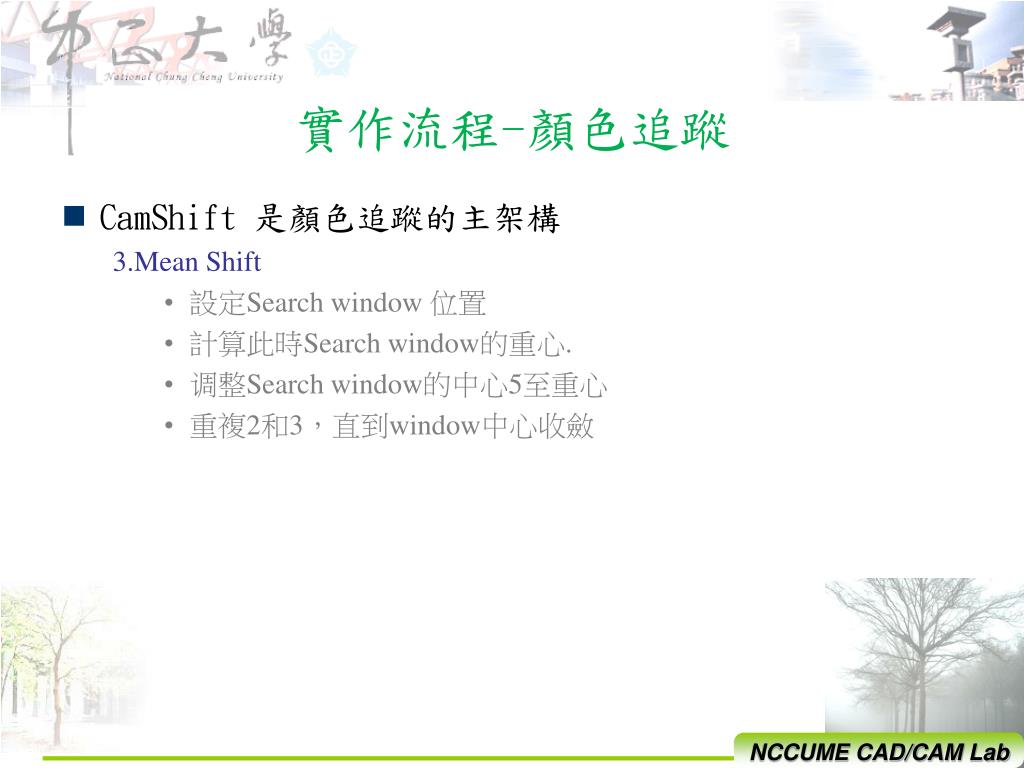

  15. 實作流程-顏色追蹤 • CamShift是顏色追蹤的主架構 3.Mean Shift • 設定Search window 位置 • 計算此時Search window的重心. • 调整Search window的中心5至重心 • 重複2和3，直到window中心收斂

  16. 實作流程-顏色追蹤 • CamShift是顏色追蹤的主架構 4.Camshift • 設定整個區域為進行搜尋 • 設定Search Window的大小位置 • 比對Search Window内的彩色分布 • 運行MeanShift • 回到3 重新進行運算

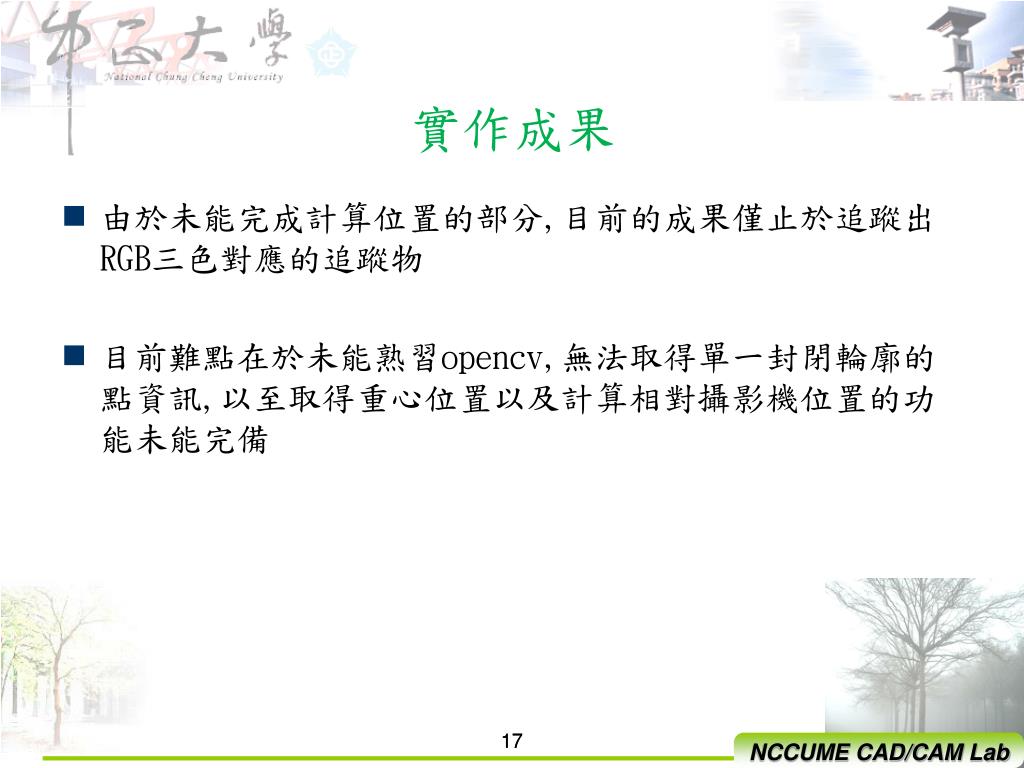

  17. 實作成果 • 由於未能完成計算位置的部分,目前的成果僅止於追蹤出RGB三色對應的追蹤物 • 目前難點在於未能熟習opencv,無法取得單一封閉輪廓的點資訊,以至取得重心位置以及計算相對攝影機位置的功能未能完備 17 17
