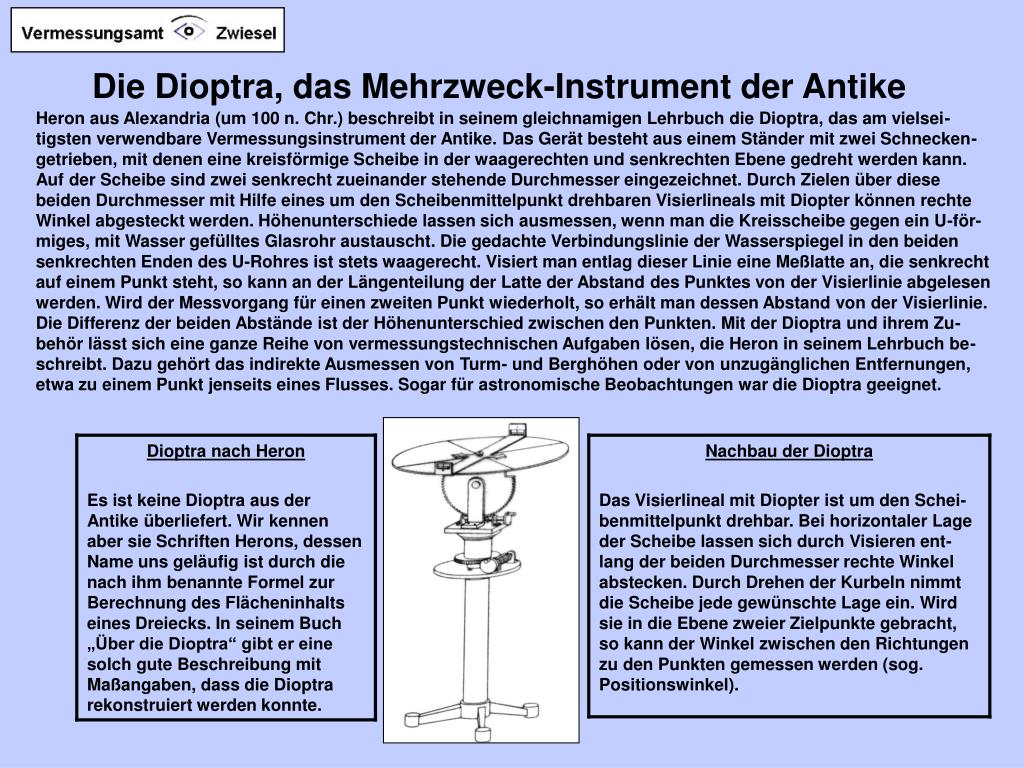

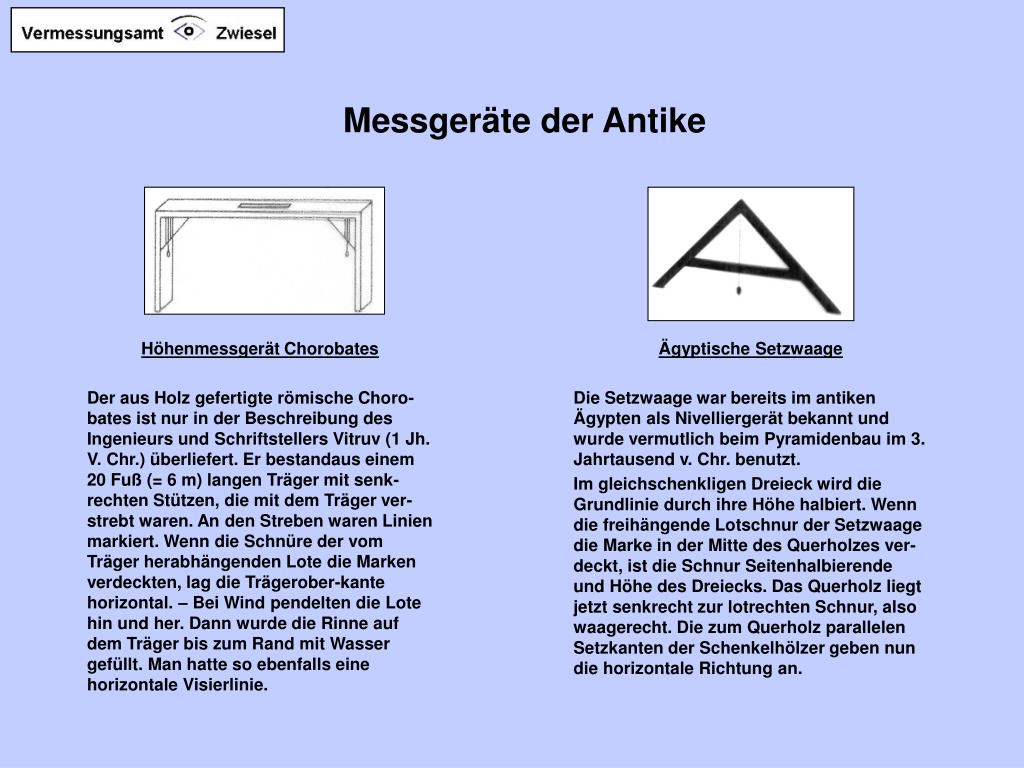

INGENIEURVERMESSUNG VOR 2000 JAHREN. Referent: Gerhard Pscheidt Vermessungsdirektor. Messgeräte der Antike. Die Dioptra, das Mehrzweck-Instrument der Antike. Indirekte Streckenmessung. F. C. E. CE EF. A. B. D. Messlatte.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'INGENIEURVERMESSUNG VOR 2000 JAHREN' - thai


Download Now An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1

INGENIEURVERMESSUNGVOR 2000 JAHREN

Referent: Gerhard Pscheidt Vermessungsdirektor

slide6

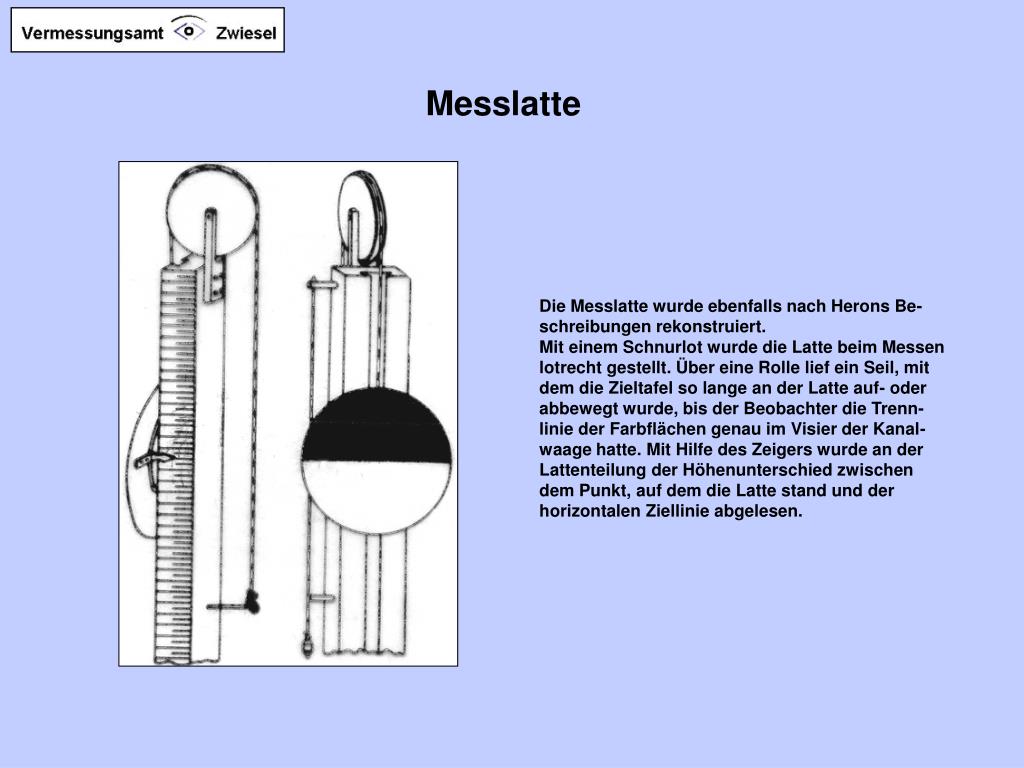

Messlatte

Die Messlatte wurde ebenfalls nach Herons Be-schreibungen rekonstruiert.

Mit einem Schnurlot wurde die Latte beim Messen lotrecht gestellt. Über eine Rolle lief ein Seil, mit dem die Zieltafel so lange an der Latte auf- oder

abbewegt wurde, bis der Beobachter die Trenn-

linie der Farbflächen genau im Visier der Kanal-waage hatte. Mit Hilfe des Zeigers wurde an der

Lattenteilung der Höhenunterschied zwischen dem Punkt, auf dem die Latte stand und der horizontalen Ziellinie abgelesen.

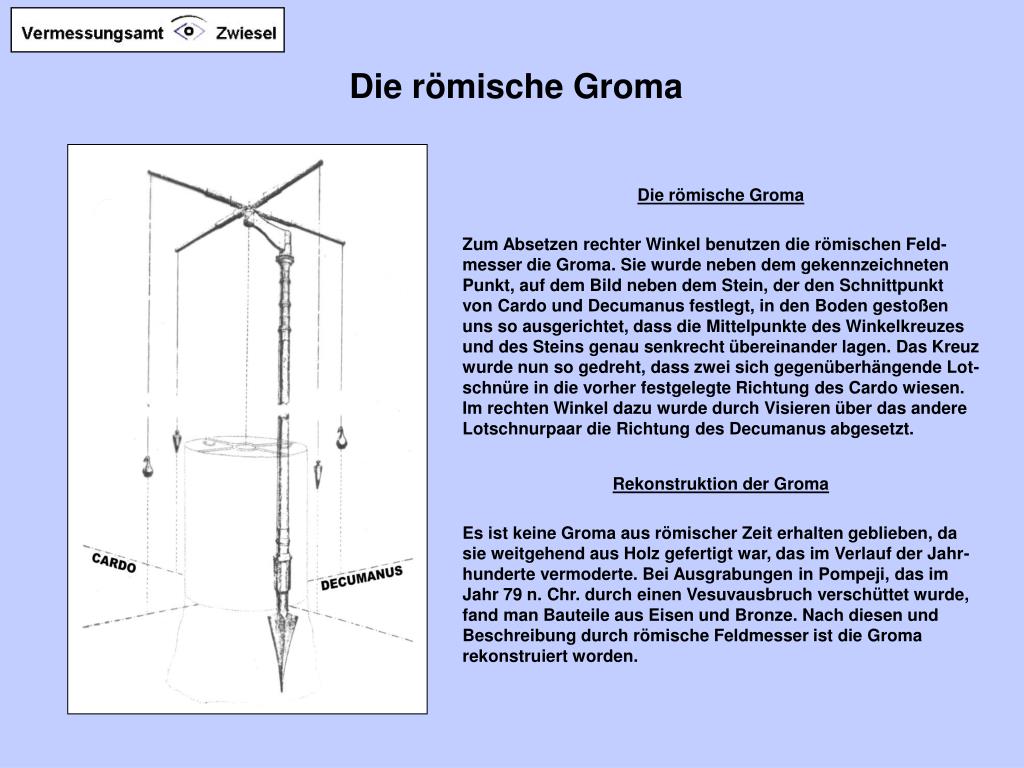

slide8

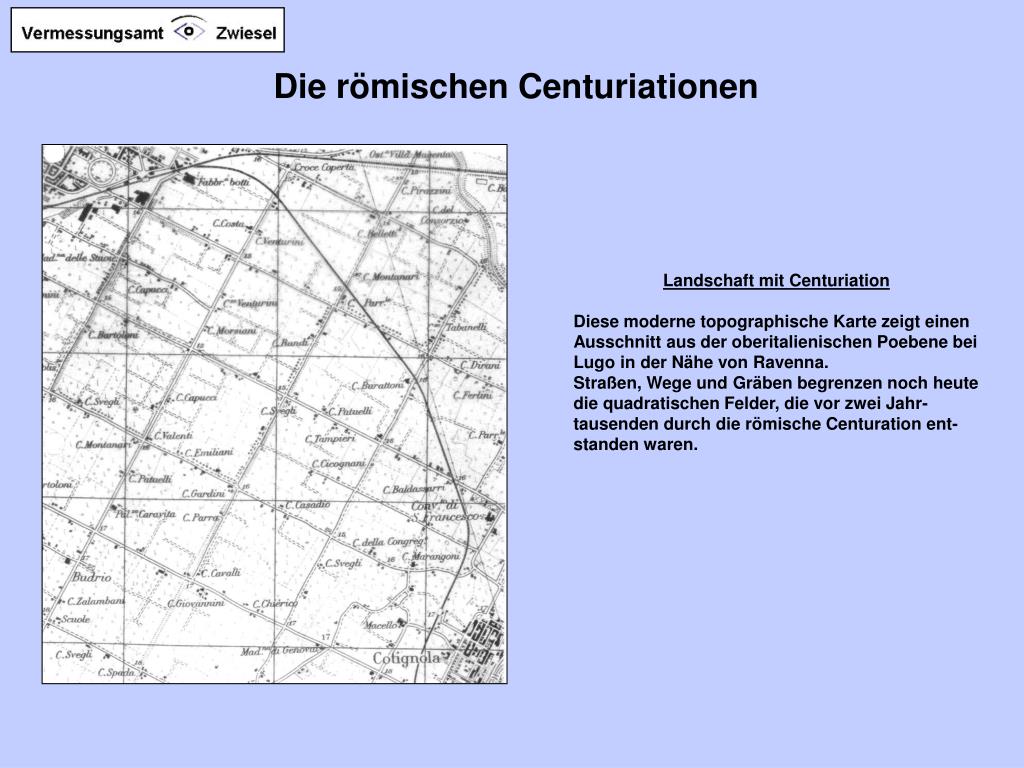

Die römischen Centuriationen

Landschaft mit Centuriation

Diese moderne topographische Karte zeigt einen Ausschnitt aus der oberitalienischen Poebene bei Lugo in der Nähe von Ravenna.

Straßen, Wege und Gräben begrenzen noch heute die quadratischen Felder, die vor zwei Jahr-tausenden durch die römische Centuration ent-

standen waren.

slide9

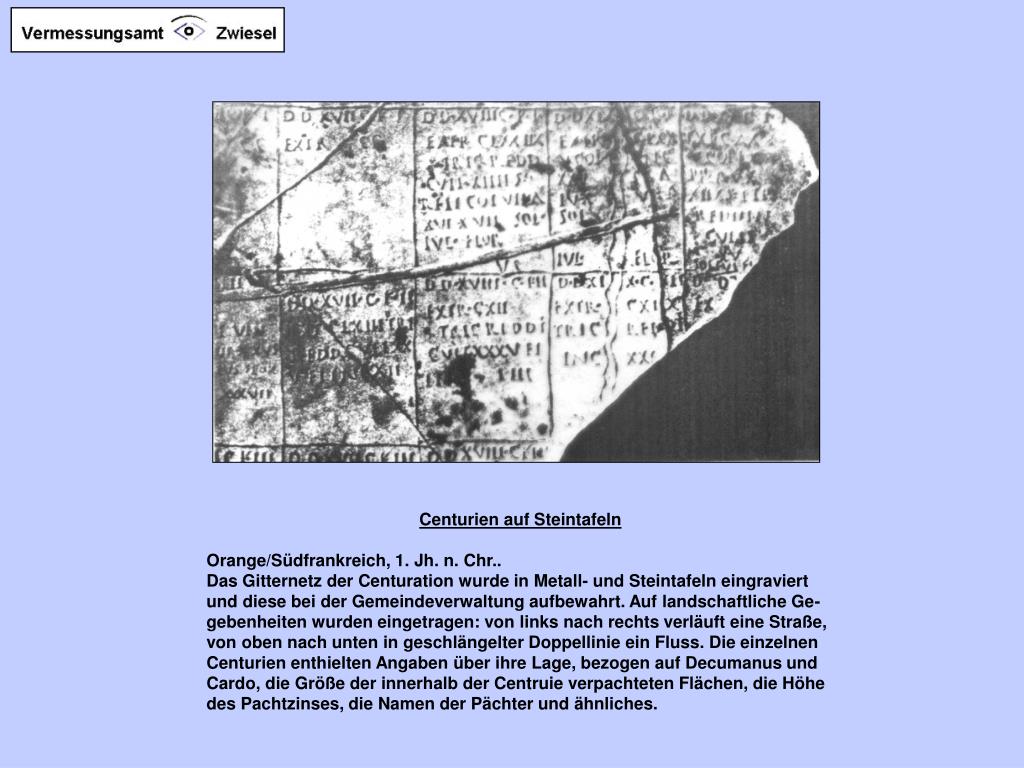

Centurien auf Steintafeln

Orange/Südfrankreich, 1. Jh. n. Chr..

Das Gitternetz der Centuration wurde in Metall- und Steintafeln eingraviert und diese bei der Gemeindeverwaltung aufbewahrt. Auf landschaftliche Ge-

gebenheiten wurden eingetragen: von links nach rechts verläuft eine Straße, von oben nach unten in geschlängelter Doppellinie ein Fluss. Die einzelnen Centurien enthielten Angaben über ihre Lage, bezogen auf Decumanus und Cardo, die Größe der innerhalb der Centruie verpachteten Flächen, die Höhe des Pachtzinses, die Namen der Pächter und ähnliches.

slide10

Grundriss der Cheops-Pyramide

Der Grundriss der Cheops-Pyramide ist ein

nahezu vollkommenes Quadrat. Die Eck-

winkel weichen von 90° um Winkelwerte ab,

die nur mit einem modernen Theodolit nach-

gewiesen werden konnten. Die Seiten sind

im Durchschnitt 230,364 m lang. Das ent-

spricht im altägyptischen Längenmass

440 Ellen. Vom Sollmaß unterscheiden sich

die Seitenlängen um höchstens ein Dezi-

meter.

slide11

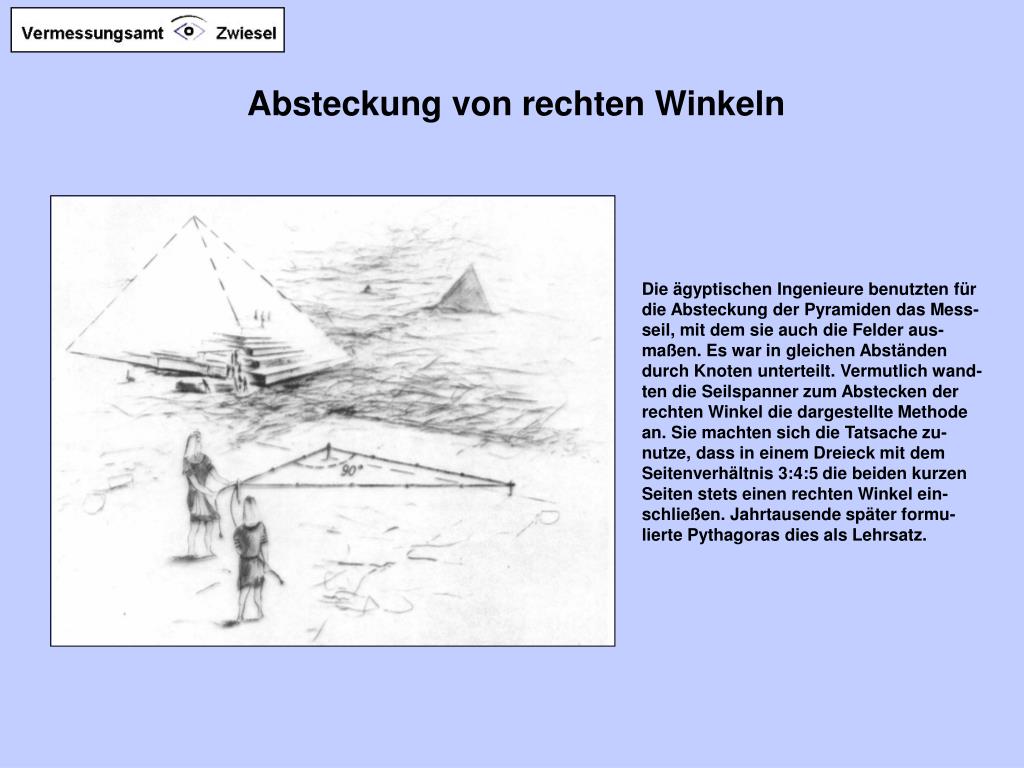

Absteckung von rechten Winkeln

Die ägyptischen Ingenieure benutzten für die Absteckung der Pyramiden das Mess-seil, mit dem sie auch die Felder aus-maßen. Es war in gleichen Abständen durch Knoten unterteilt. Vermutlich wand-ten die Seilspanner zum Abstecken der rechten Winkel die dargestellte Methode an. Sie machten sich die Tatsache zu-nutze, dass in einem Dreieck mit dem Seitenverhältnis 3:4:5 die beiden kurzen Seiten stets einen rechten Winkel ein-schließen. Jahrtausende später formu- lierte Pythagoras dies als Lehrsatz.

slide12

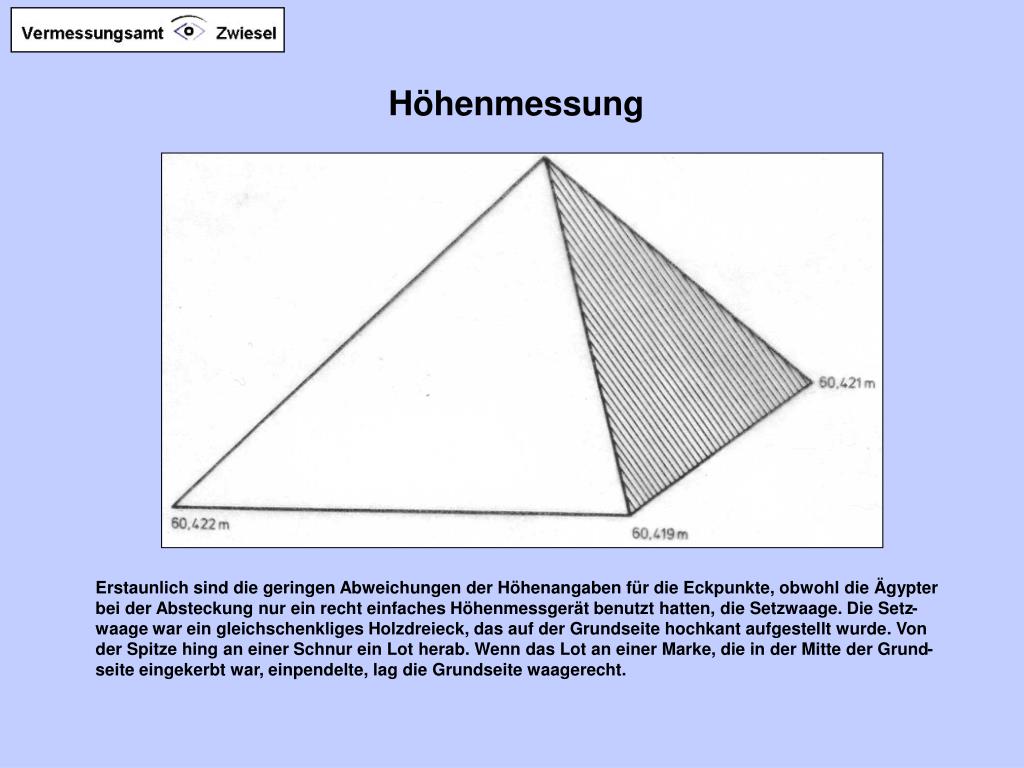

Höhenmessung

Erstaunlich sind die geringen Abweichungen der Höhenangaben für die Eckpunkte, obwohl die Ägypter

bei der Absteckung nur ein recht einfaches Höhenmessgerät benutzt hatten, die Setzwaage. Die Setz-waage war ein gleichschenkliges Holzdreieck, das auf der Grundseite hochkant aufgestellt wurde. Von der Spitze hing an einer Schnur ein Lot herab. Wenn das Lot an einer Marke, die in der Mitte der Grund- seite eingekerbt war, einpendelte, lag die Grundseite waagerecht.

slide13

Der Tunnel von Samos

Selbst heute ist es eine großartige vermessungstechnische Leistung, wenn ein Straßen- oder Eisenbahntunnel von zwei Seiten gleichzeitig vorgetrieben wird und nach der letzten Sprengung die beiden Stollen lage- und höhenmäßig genau zusammen treffen. Zum Baubeginn gibt der Vermessungsingenieur die Lage der Stollenmundlöcher an und dann arbeiten die Tunnelbauer aufeinander zu, ohne sich sehen zu können nur durch die Mithilfe des Vermessungs-ingenieurs ist es ihnen möglich, die Richtung der beiden Stollen einzuhalten. Nicht anders war es in der Antike, aus der uns eine ganze Reihe von Tunnelbauten bekannt ist. Mit Sicherheit weiß man jedoch nur von dem Tunnel auf der griechischen Insel Samos, dass er - um die Bauzeit zu verkürzen - von zwei Seiten gleichzeitig vorgetrieben wurde. Um 550 v. Chr. erbaut, durchstößt er mit einer Länge von über einem Kilometer den Berg Kastro. Am nördlichen Tunneleingang nahm er das Wasser einer Quelle auf und leitete es bis zum südlichen Ausgang, der innerhalb der Mauern der Stadt Samos lag. So war die lebenswichtige Wasserleitung vor Feinden geschützt.

slide14

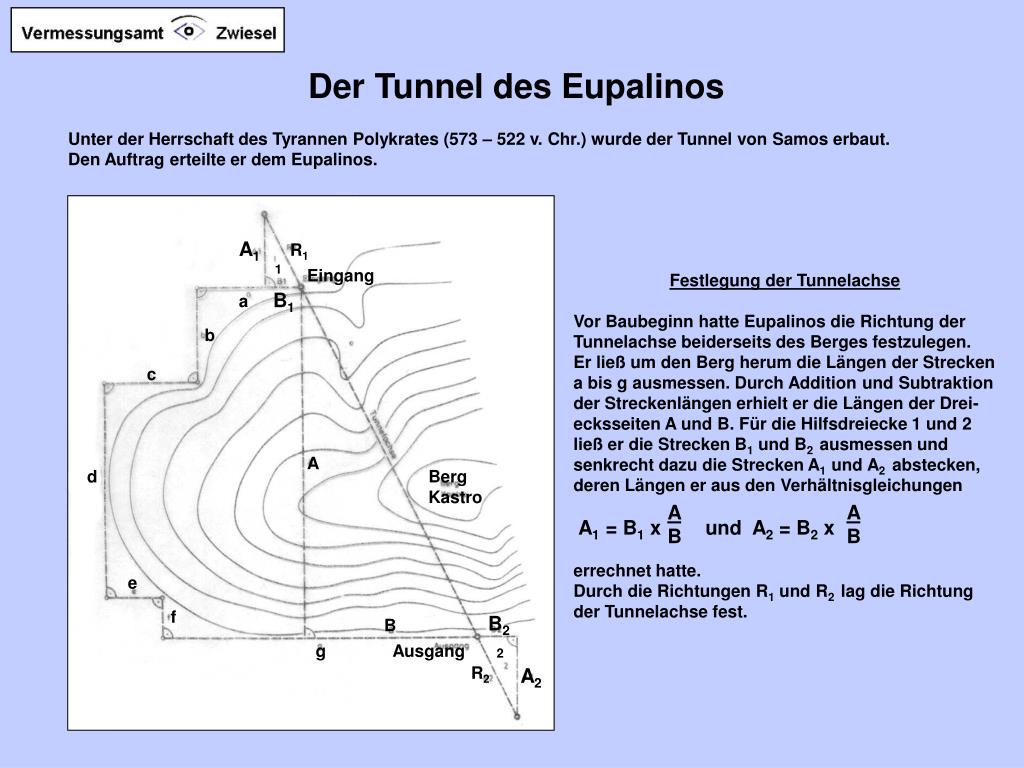

Der Tunnel des Eupalinos

Unter der Herrschaft des Tyrannen Polykrates (573 – 522 v. Chr.) wurde der Tunnel von Samos erbaut. Den Auftrag erteilte er dem Eupalinos.

A1

R1

1

Eingang

Festlegung der Tunnelachse

Vor Baubeginn hatte Eupalinos die Richtung der Tunnelachse beiderseits des Berges festzulegen.

Er ließ um den Berg herum die Längen der Strecken

a bis g ausmessen. Durch Addition und Subtraktion der Streckenlängen erhielt er die Längen der Drei- ecksseiten A und B. Für die Hilfsdreiecke 1 und 2 ließ er die Strecken B1 und B2 ausmessen und senkrecht dazu die Strecken A1 und A2 abstecken, deren Längen er aus den Verhältnisgleichungen

A1 = B1 x und A2 = B2 x

errechnet hatte.

Durch die Richtungen R1 und R2 lag die Richtung der Tunnelachse fest.

B1

a

b

c

A

d

Berg

Kastro

A

B

A

B

e

f

B2

B

g

Ausgang

2

R2

A2

slide15

Eingang

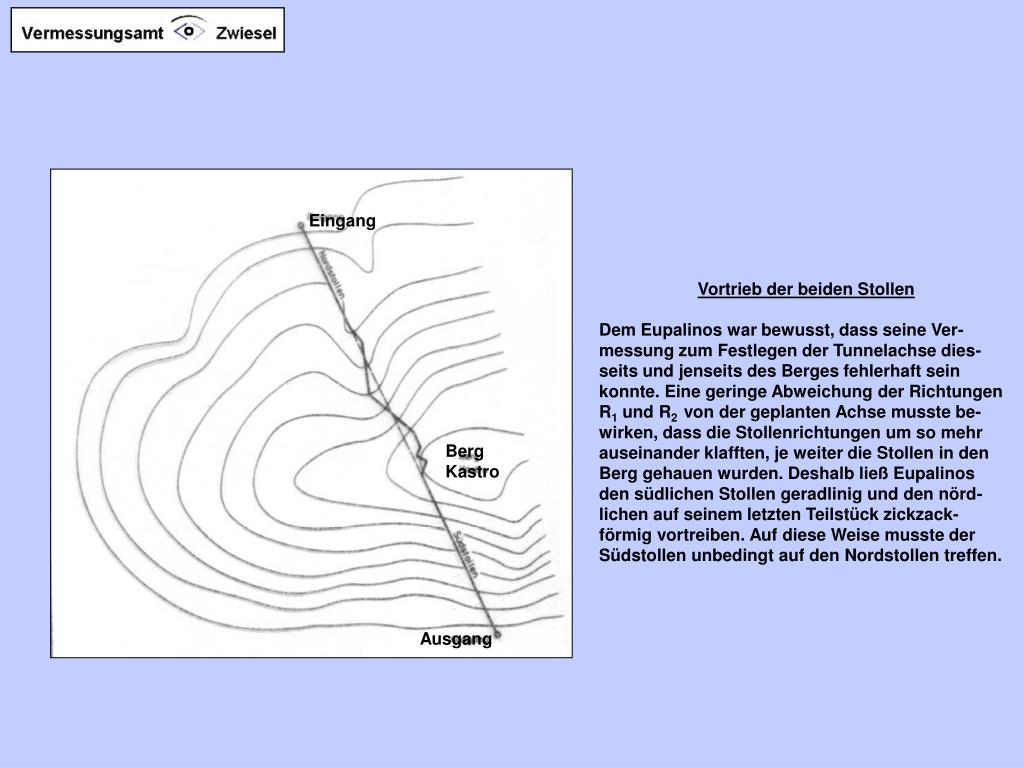

Vortrieb der beiden Stollen

Dem Eupalinos war bewusst, dass seine Ver- messung zum Festlegen der Tunnelachse dies- seits und jenseits des Berges fehlerhaft sein konnte. Eine geringe Abweichung der Richtungen R1 und R2 von der geplanten Achse musste be- wirken, dass die Stollenrichtungen um so mehr auseinander klafften, je weiter die Stollen in den Berg gehauen wurden. Deshalb ließ Eupalinos

den südlichen Stollen geradlinig und den nörd- lichen auf seinem letzten Teilstück zickzack- förmig vortreiben. Auf diese Weise musste der Südstollen unbedingt auf den Nordstollen treffen.

Berg

Kastro

Ausgang

slide16

Was Eratosthemes überlegte

Wenn der Brunnen in Syene schattenlos ist, dann steht die Sonnen genau senkrecht über dem Brunnen, also in Verlängerung der Brunnenachse. Da der Brunnen lotrecht in die Erde gegraben ist, läuft die gedanklich nach unten verlängerte Brunnenachse durch den Mittelpunkt der Erde.

Der Obelisk in Alexandria steht lotrecht auf der Erde. Verlängert man gedanklich dessen Achse, so läuft auch diese durch den Erdmittelpunkt und schneidet dort die Verlängerung der Brunnenachse.

slide17

Was Eratosthenes ausrechnete

Den Winkel an der Spitze des Obelisken errechnete Eratosthenes aus dem Verhältnis der Länge des Obelisken zur Länge seines Schattens. Er war 7,2° groß. Somit hatte er auch den Winkel im Erdmittelpunkt.

Eratosthenes kannte die Formel:

Umfang = Bogen x

für die Berechnung des Erdumfangs.

Er setzte den Bogen 748,44 km und den Winkel 7,2°

ein und rechnete:

Umfang = 748,44 km x

Der von Eratosthenes ermittelte Erdumfang war 37422 km.

360°

Winkel

360°

7,2°

slide18

Was Eratosthenes zeichnete

Eratosthenes machte sich eine Zeichnung mit zwei Parallelen, die von einer Geraden geschnitten werden. Die rechte Parallele stellt die verlängerte Brunnenachse dar, die linke den Sonnenstrahl, der gerade noch an der Spitze des Obelisken vorbeiläuft und dann auf den Erd-boden fällt. Die schneidende Gerade ist die verlängerte Achse des Obelisken.

Außerdem zeichnete Eratosthenes vier Winkel ein. Man erkennt, dass die waagerecht und die senkrecht schraf-fierten Winkel jeweils gleich groß sind.

slide19

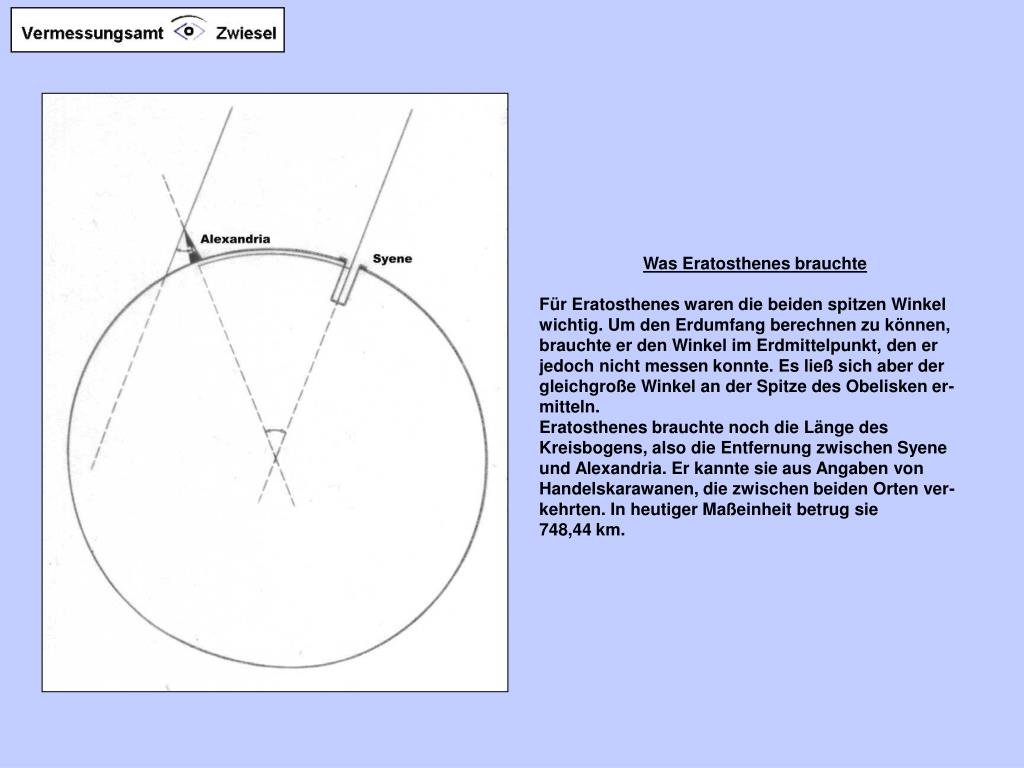

Was Eratosthenes brauchte

Für Eratosthenes waren die beiden spitzen Winkel wichtig. Um den Erdumfang berechnen zu können, brauchte er den Winkel im Erdmittelpunkt, den er jedoch nicht messen konnte. Es ließ sich aber der gleichgroße Winkel an der Spitze des Obelisken er-mitteln.

Eratosthenes brauchte noch die Länge des Kreisbogens, also die Entfernung zwischen Syene und Alexandria. Er kannte sie aus Angaben von Handelskarawanen, die zwischen beiden Orten ver-kehrten. In heutiger Maßeinheit betrug sie

748,44 km.

slide21

Internetadresse: http://home.t-online.de/home/va.zwiesel

Email: poststelle@va-zwi.bayern.de

Juni 2000
