Presentation Transcript
slide2

Energie du réseau HTA

Transformateur HTA / BTA

Energie du réseau BTA

MISE EN SITUATION

Prise de terre du poste de livraison.

Prise de terre de l ’utilisateur.

slide3

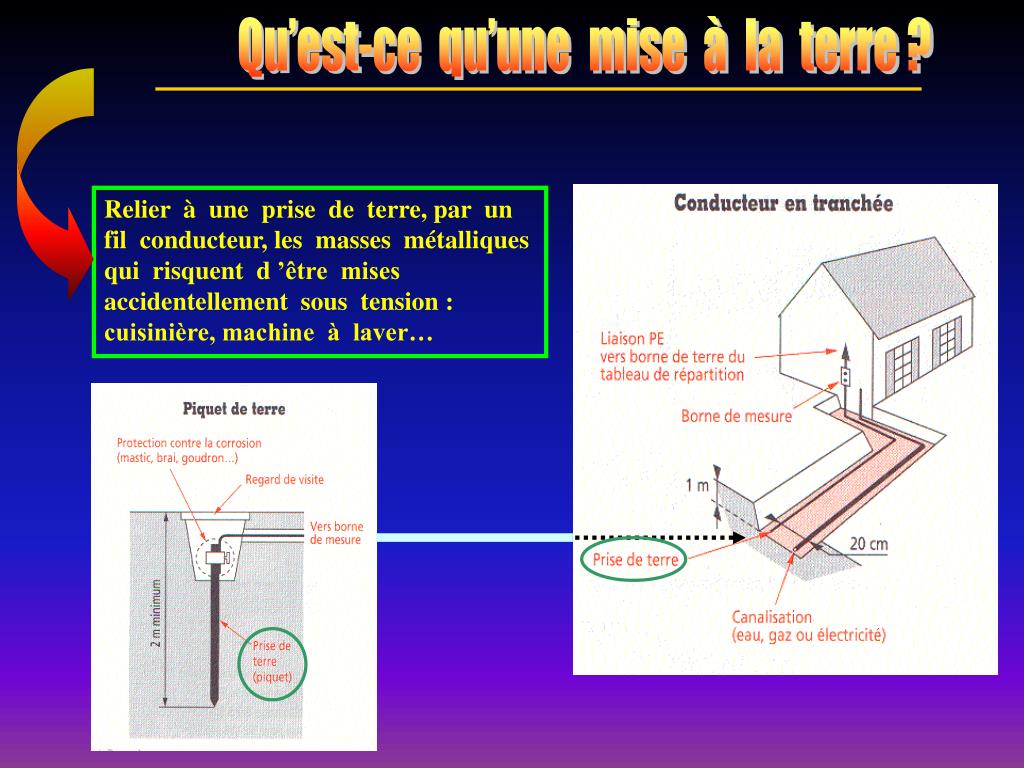

Qu’est-ce qu’une mise à la terre ?

Relier à une prise de terre, par un fil conducteur, les masses métalliques qui risquent d ’être mises accidentellement sous tension : cuisinière, machine à laver…

slide4

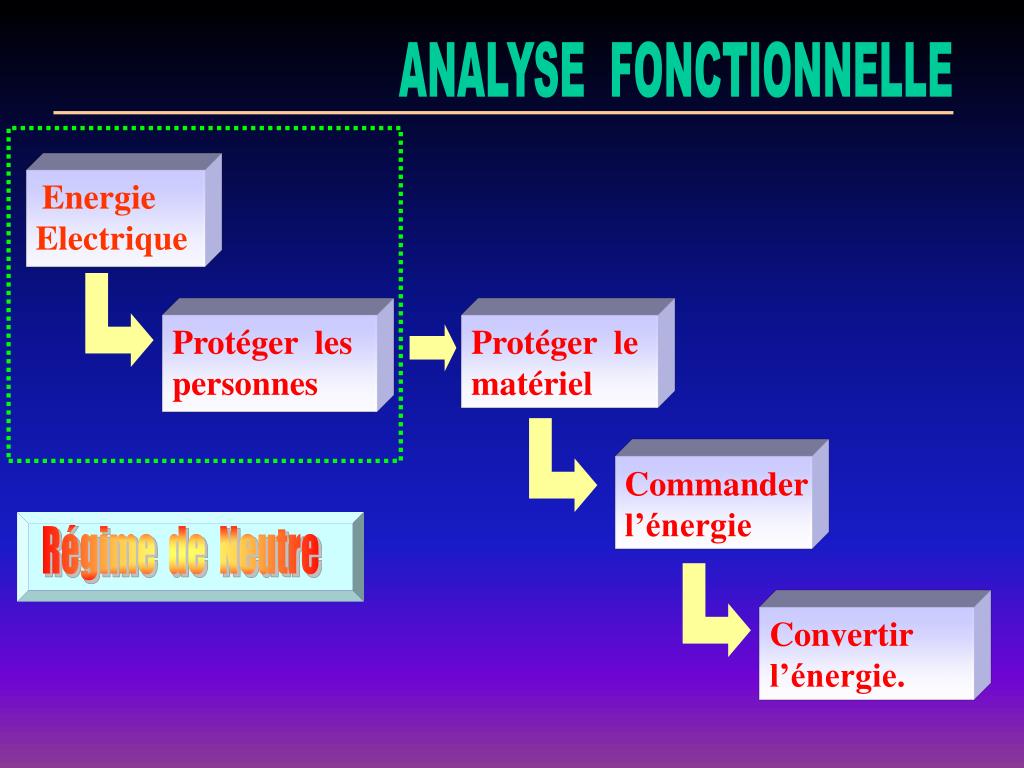

ANALYSE FONCTIONNELLE

Energie Electrique

Protéger les personnes

Protéger le matériel

Commander l’énergie

Régime de Neutre

Convertir l’énergie.

slide5

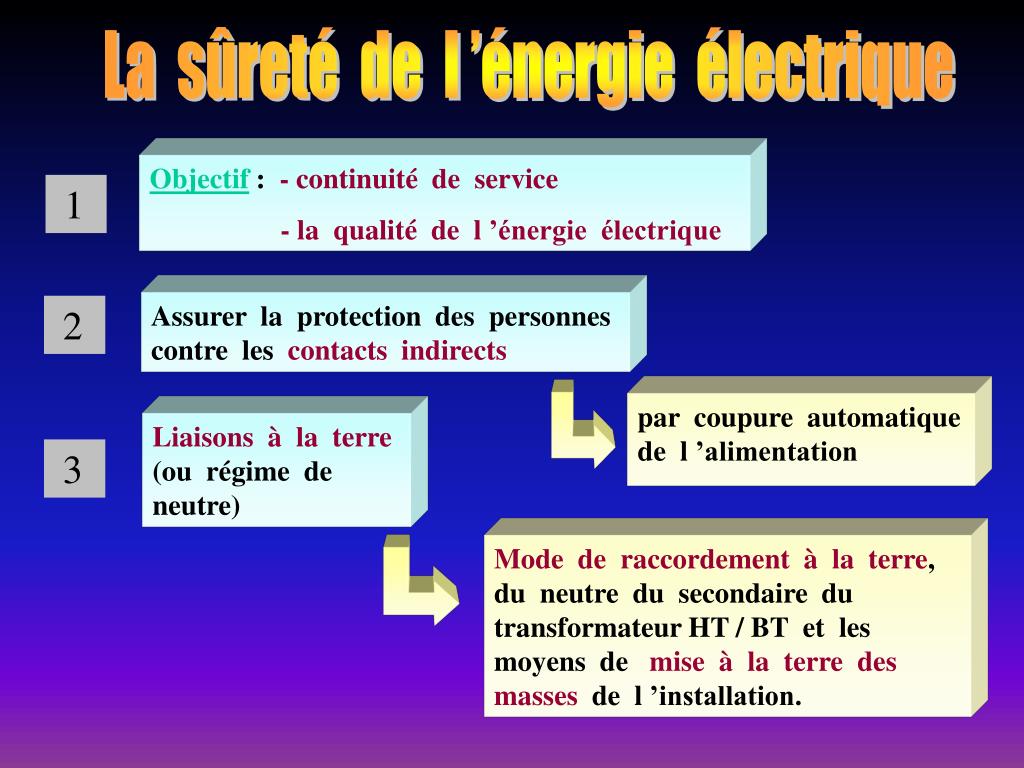

La sûreté de l ’énergie électrique

Objectif: - continuitéde service

- la qualité de l ’énergie électrique

1

Assurer la protection des personnes contre les contacts indirects

2

par coupure automatique de l ’alimentation

Liaisons à la terre (ou régime de neutre)

3

Mode deraccordement à la terre, du neutre du secondaire du transformateur HT / BT et les moyens de mise à la terre des masses de l ’installation.

slide6

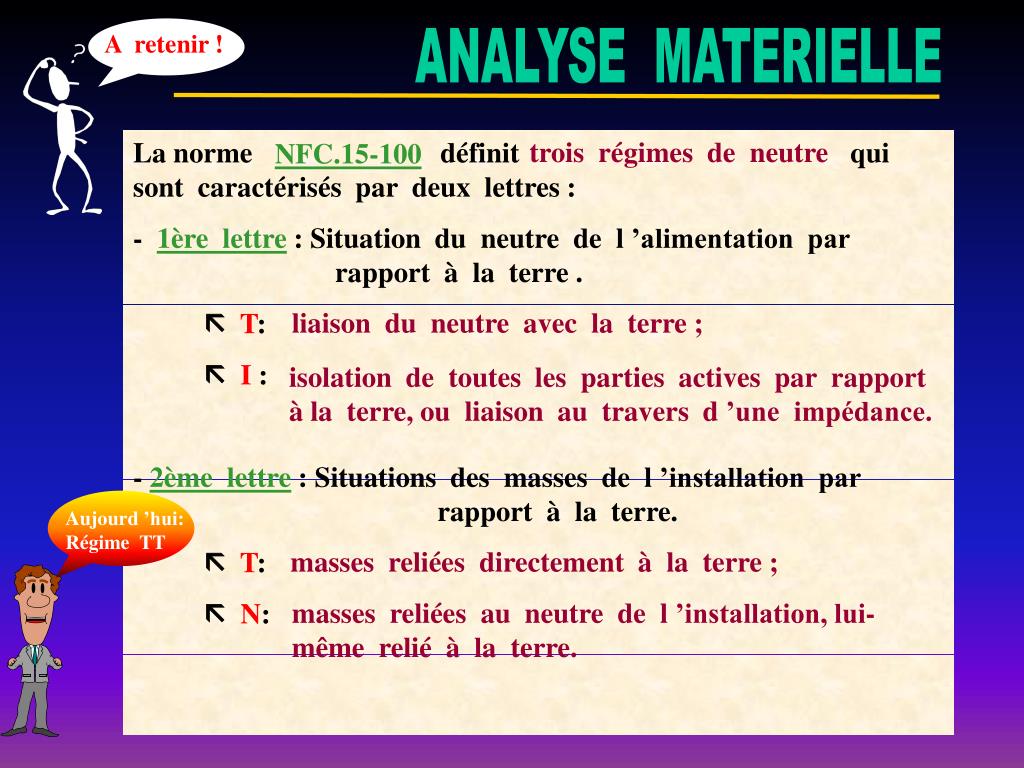

A retenir !

ANALYSE MATERIELLE

trois régimes de neutre

La norme définit qui sont caractérisés par deux lettres :

- 1ère lettre : Situation du neutre de l ’alimentation par rapport à la terre .

 T:

 I :

- 2ème lettre : Situations des masses de l ’installation par rapport à la terre.

 T:

 N:

NFC.15-100

liaison du neutre avec la terre ;

isolation de toutes les parties actives par rapport à la terre, ou liaison au travers d ’une impédance.

Aujourd ’hui: Régime TT

masses reliées directement à la terre ;

masses reliées au neutre de l ’installation, lui-même relié à la terre.

slide7

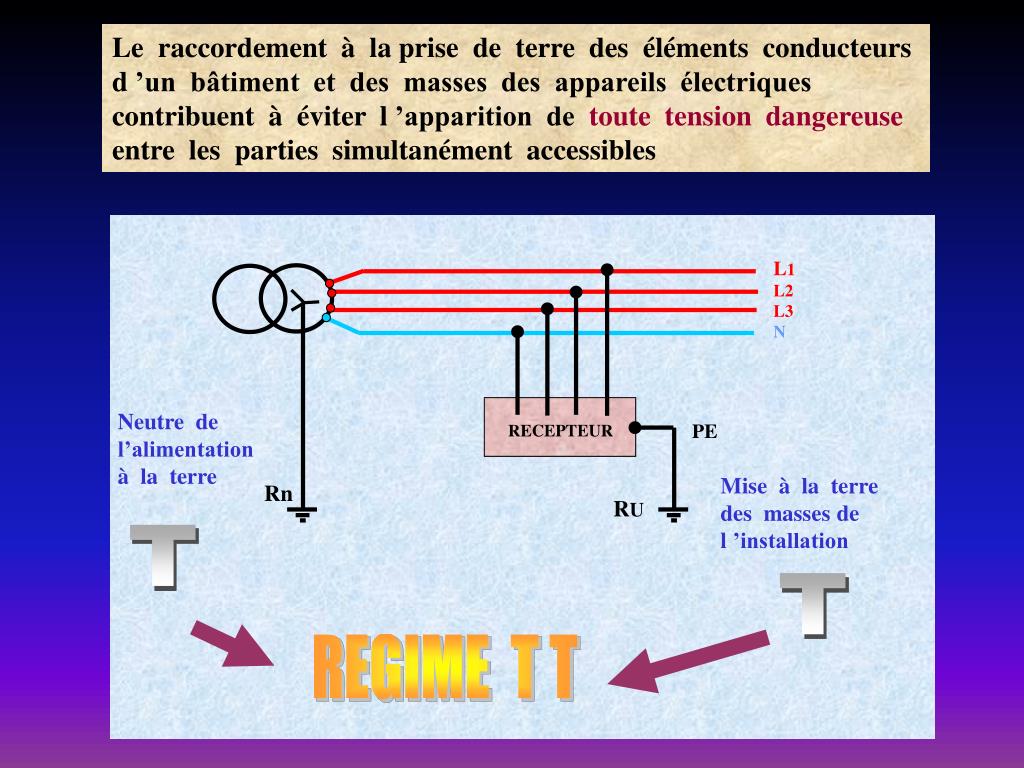

PE

T

T

Le raccordement à la prise de terre des éléments conducteurs d ’un bâtiment et des masses des appareils électriques contribuent à éviter l ’apparition de toute tension dangereuse entre les parties simultanément accessibles

L1 L2 L3 N

Neutre de l’alimentation à la terre

RECEPTEUR

Mise à la terre des masses de l ’installation

Rn

RU

REGIME T T

slide8

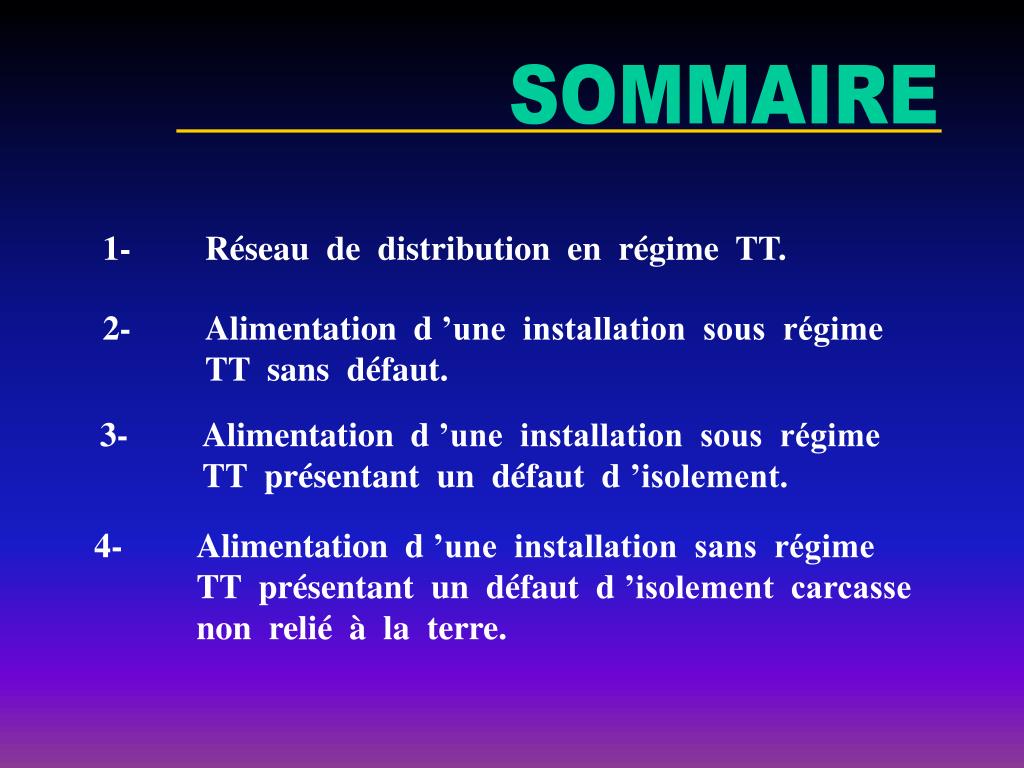

SOMMAIRE

1- Réseau de distribution en régime TT.

2-Alimentation d ’une installation sous régime TT sans défaut.

3-Alimentation d ’une installation sous régime TT présentant un défaut d ’isolement.

4-Alimentation d ’une installation sans régime TT présentant un défaut d ’isolement carcasse non relié à la terre.

slide9

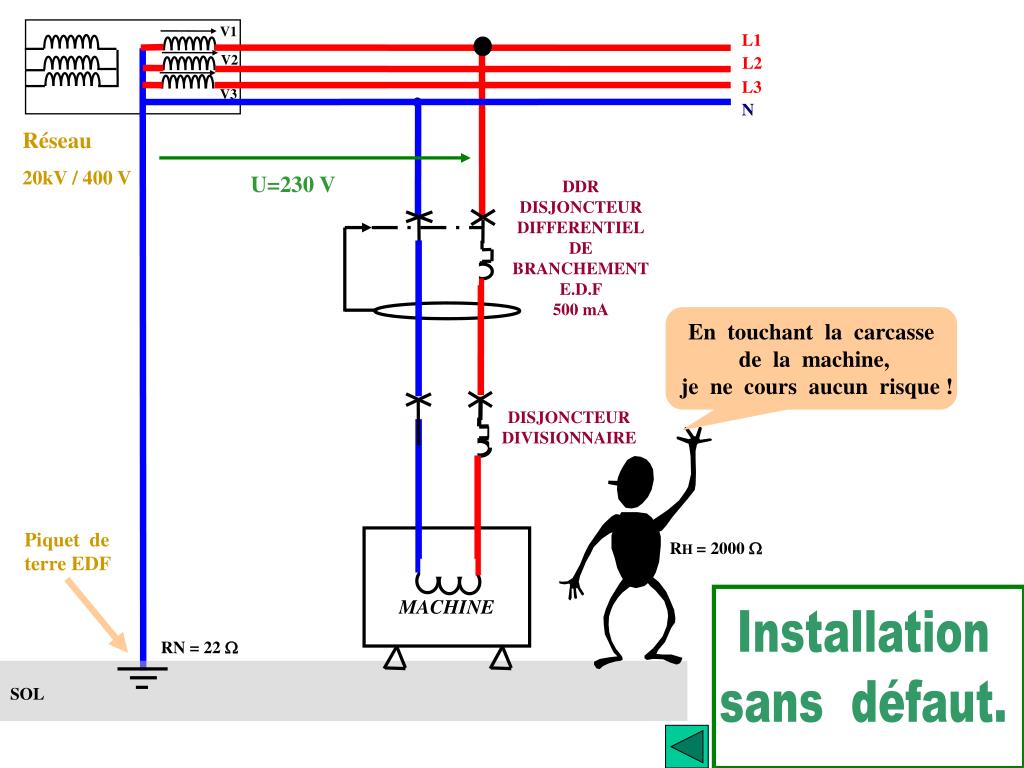

Piquet de terre EDF

V1

L1

V2

L2

L3

V3

N

Réseau

20kV / 400 V

U=230 V

DDR

DISJONCTEUR DIFFERENTIEL

DE BRANCHEMENT

E.D.F

500 mA

En touchant la carcasse

de la machine,

je ne cours aucun risque !

DISJONCTEUR DIVISIONNAIRE

MACHINE

RH = 2000 

Installation

sans défaut.

RN = 22 

SOL

slide10

ATTENTION !

UN DEFAUT EST MAINTENANT

PRESENT DANS L ’INSTALLATION

UNE PHASE EST AU CONTACT DE LA MACHINE

slide11

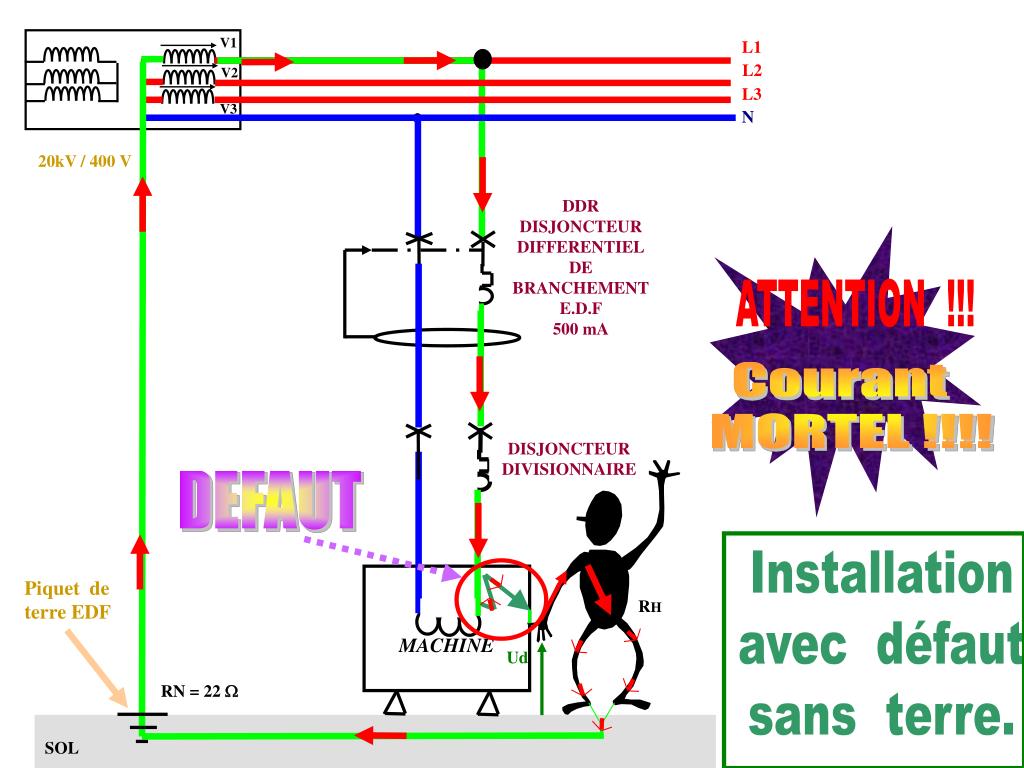

DEFAUT

Piquet de terre EDF

Ud

V1

L1

L2

V2

L3

V3

N

20kV / 400 V

DDR

DISJONCTEUR DIFFERENTIEL

DE BRANCHEMENT

E.D.F

500 mA

ATTENTION !!!

Courant

MORTEL !!!!

DISJONCTEUR DIVISIONNAIRE

Installation

avec défaut

sans terre.

MACHINE

RH

RN = 22 

SOL

slide12

Electrisation

I défaut

RH

Risque

U = 230 V

d ’Electrocution

RN

I défaut = U / ( RH + RN )

=230 / ( 2000 + 22 )

= 0.113 A

ATTENTION !

POURQUOI LA PERSONNE EST-ELLE EN DANGER DE MORT ?...

Schéma équivalent

Installation

avec défaut

sans terre.

RN : Résistance de la prise de terre du neutre = 22 

RH : Résistance de l ’Homme = 2000 

slide13

NOUS RELIONS MAINTENANT

LA MACHINE A UNE PRISE DE TERRE.

UNE PHASE EST AU CONTACT DE LA MACHINE

slide14

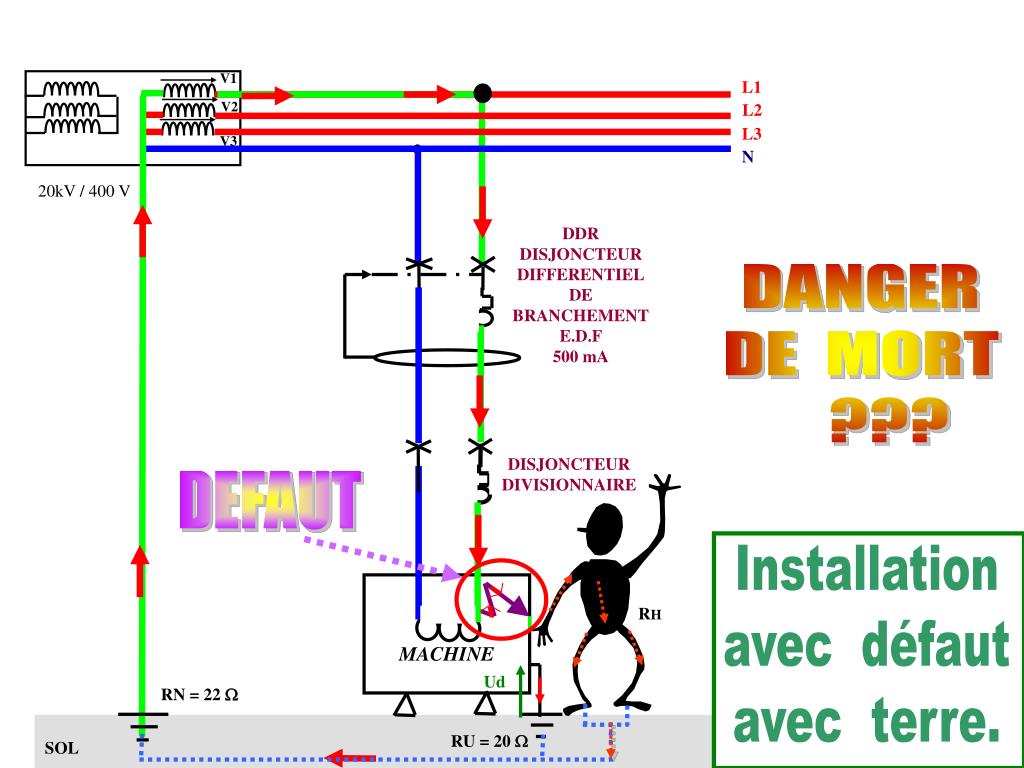

DEFAUT

Ud

V1

L1

V2

L2

L3

V3

N

20kV / 400 V

DDR

DISJONCTEUR DIFFERENTIEL

DE BRANCHEMENT

E.D.F

500 mA

DANGER

DE MORT

???

DISJONCTEUR DIVISIONNAIRE

Installation

avec défaut

avec terre.

MACHINE

RH

RN = 22 

SOL

RU = 20 

slide15

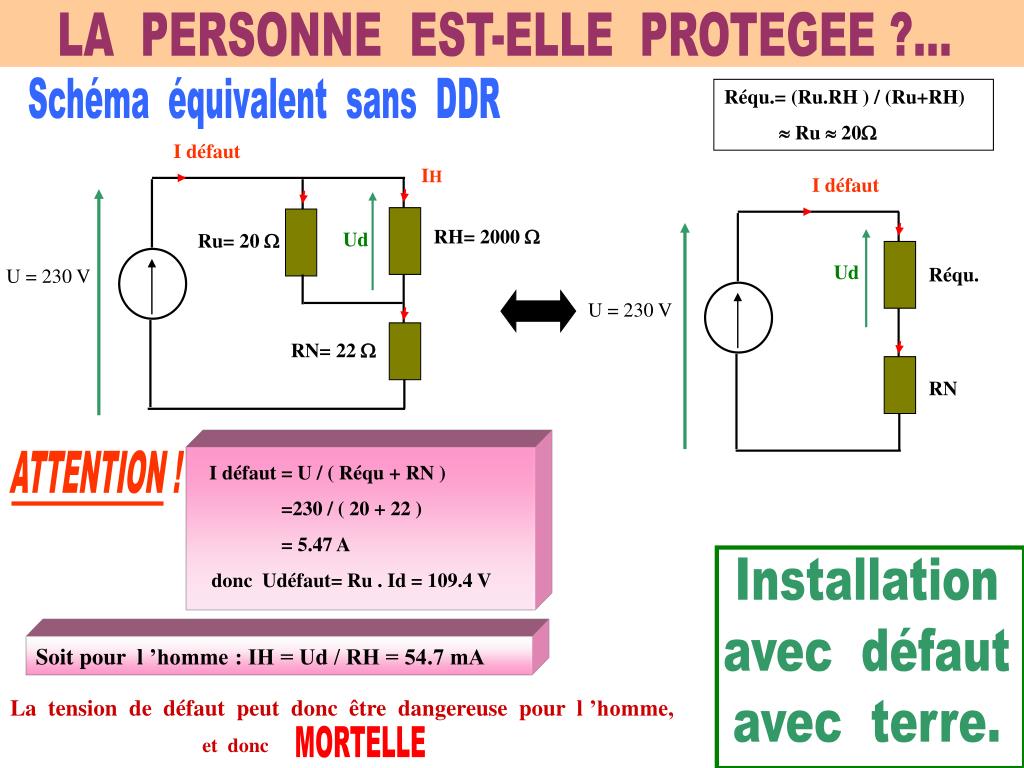

I défaut

Réqu.= (Ru.RH ) / (Ru+RH)

 Ru  20

IH

I défaut

RH= 2000 

Ud

Ru= 20 

Ud

U = 230 V

Réqu.

U = 230 V

RN= 22 

RN

I défaut = U / ( Réqu + RN )

=230 / ( 20 + 22 )

= 5.47 A

donc Udéfaut= Ru . Id = 109.4 V

ATTENTION !

La tension de défaut peut donc être dangereuse pour l ’homme,

et donc

MORTELLE

LA PERSONNE EST-ELLE PROTEGEE ?...

Schéma équivalent sans DDR

Installation

avec défaut

avec terre.

Soit pour l ’homme : IH = Ud / RH = 54.7 mA

slide16

I défaut

Réqu.= (Ru.RH ) / (Ru+RH)

 Ru  20

IH

I défaut

Ud

Ru= 20 

RH= 2000 

U = 230 V

Ud

Réqu.

RN= 22 

U = 230 V

I défaut = U / ( Réqu + RN )

=230 / ( 20 + 22 )

= 5.47 A

donc Udéfaut= Ru . Id = 109.4 V

RN

ATTENTION !

AVEC LE DDR, QUE SE PASSE-T-IL ?

Schéma équivalent avec DDR

Installation

avec défaut

avec terre.

Mais le courant maxi. est celui du DDR, soit I = 0.5 A,

on a alors la tension de défaut limité à :

Ud = Réqu / Id = 20 / 0,5 =10 V d ’où IH = Ud / RH = 0.005 A

PAS DE DANGER POUR L ’HOMME

slide18

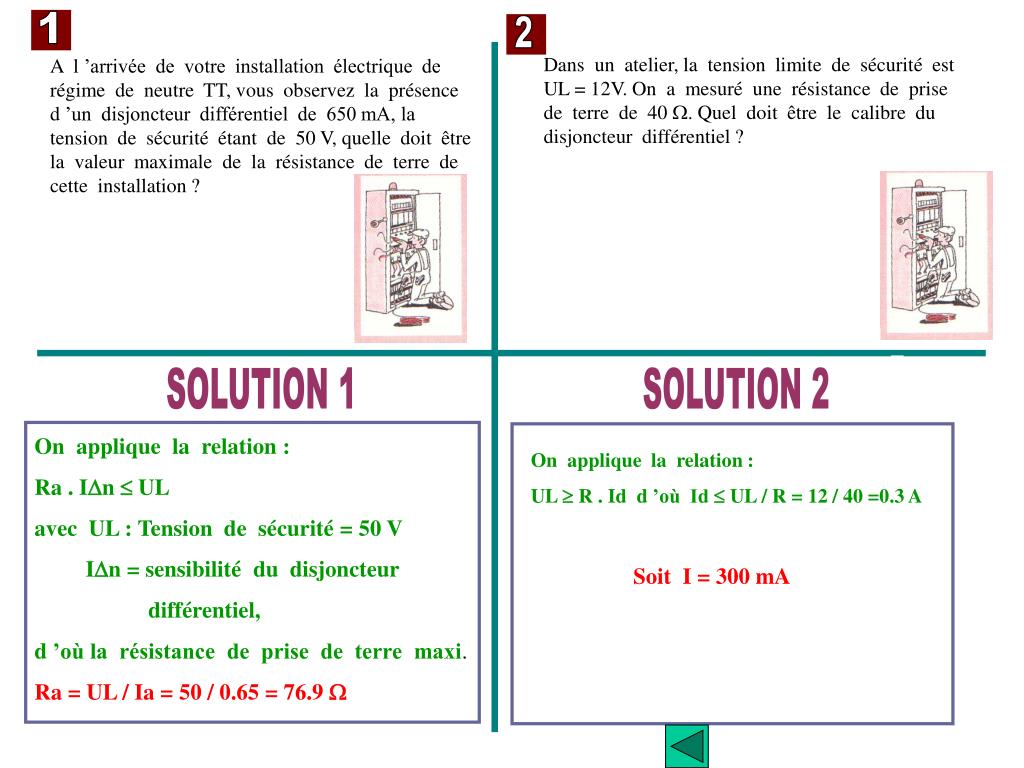

1

2

Dans un atelier, la tension limite de sécurité est UL = 12V. On a mesuré une résistance de prise de terre de 40 . Quel doit être le calibre du disjoncteur différentiel ?

A l ’arrivée de votre installation électrique de régime de neutre TT, vous observez la présence d ’un disjoncteur différentiel de 650 mA, la tension de sécurité étant de 50 V, quelle doit être la valeur maximale de la résistance de terre de cette installation ?

SOLUTION 1

SOLUTION 2

On applique la relation :

Ra . In  UL

avec UL : Tension de sécurité = 50 V

In = sensibilité du disjoncteur

différentiel,

d ’où la résistance de prise de terre maxi.

Ra = UL / Ia = 50 / 0.65 = 76.9 

On applique la relation :

UL  R . Id d ’où Id  UL / R = 12 / 40 =0.3 A

Soit I = 300 mA
