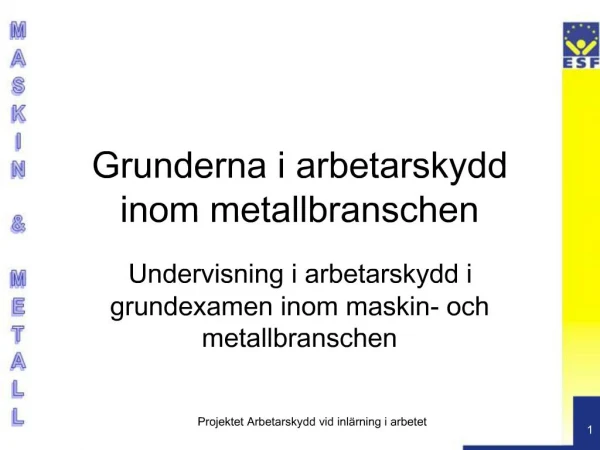

1. Projektet Arbetarskydd vid inlärning i arbetet 1 Grunderna i arbetarskydd inom metallbranschen Undervisning i arbetarskydd i grundexamen inom maskin- och metallbranschen
2. Projektet Arbetarskydd vid inlärning i arbetet 2 1. Introduktion på arbetsplatsen vid inlärning i arbetet Arbetsplatshandledaren presenterar följande för den studerande:
Rutinerna i företaget och affärsidén
De anställda
Produktionslokalerna
Arbetsstället samt maskinerna och apparaterna
Arbetarskyddsfrågorna
Arbetstider och pauser samt personalrum
3. Projektet Arbetarskydd vid inlärning i arbetet 3 2. Säker användning av maskiner Använd bara maskiner för vilka du fått utbildning och som du har tillstånd att använda
Kontrollera innan du startar maskinen att den är i skick och att skyddsanordningarna är på plats
Meddela läraren om maskinen inte är i skick
Avlägsna inte maskiners skyddsanordningar
Stoppa maskinerna före underhåll och reparationer
Stoppa maskinerna före pauser
4. Projektet Arbetarskydd vid inlärning i arbetet 4 3. Användning av verktyg Använd verktyg som lämpar sig för arbetet, inte rörtång i stället för fasta nycklar
Använd inte skadade mejslar eller hammare
Använd inte ”skarvskaft” på verktygen
Kontrollera att skaften på hammare och släggor sitter fast ordentligt
Skydda mätutrustning från svetsstänk och använd dem inte som verktyg
5. Projektet Arbetarskydd vid inlärning i arbetet 5 4. Vinkelslipmaskiner Bullernivån är hög vid användning av maskinerna
Gnistorna som uppkommer vid slipning kan orsaka brand och kan också leda till att overallen fattar eld
Man kan mista synen om ett gnistregn träffar ögat
Följderna kan vara allvarliga om skivan går sönder och splittret träffar en människa
6. Projektet Arbetarskydd vid inlärning i arbetet 6 4.1 Förebyggande av risker Använd hörselskydd vid slipning
Kontrollera att gnistorna inte riskerar att träffa en människa
Slipa inte om det finns lättantändligt material i närheten
Använd alltid ögonskydd
Kontrollera att slipskivan är hel och ordentligt fastspänd före slipningen påbörjas
7. Projektet Arbetarskydd vid inlärning i arbetet 7 4.2 Byte av slipskiva Rotationshastigheten som finns angiven på slipskivan skall vara högre än rotationshastigheten som anges på maskinen
Skivans skydd får inte avlägsnas och en större skiva får inte användas
Vid byte av skivan skall man använda för ändamålet avsedda verktyg
Provkör slipmaskinen före användning
8. Projektet Arbetarskydd vid inlärning i arbetet 8 4.3 Användning av handborrmaskiner Använd inte en borr som är för stor för borrchucken
Stoppa borrmaskinen innan du lägger ner den på golvet eller marken
Håll inte i arbetsstycket nära borrpunkten, för då finns det risk att borren tränger genom handen
Ta inte i borren när den roterar
9. Projektet Arbetarskydd vid inlärning i arbetet 9 5. Arbetarskydd vid svetsning Svetsare kan exponeras för bl.a. följande riskfaktorer:
Strålning från ljusbågen
Partiklar och kemikalier i svetsröken
Buller
Ögonskador
Brännskador
Brand- och explosionsfara
10. Projektet Arbetarskydd vid inlärning i arbetet 10 5.1 Buller Vid svetsning är bullernivån vanligen över 85dB
Det tar år innan en bullerskada är så svår att den kan klassificeras som yrkessjukdom
Använd vid behov hörselskydd oavbrutet
11. Projektet Arbetarskydd vid inlärning i arbetet 11 5.2 Svetsångor och svetsrök Det är farligt att inandas svetsångor, och vid långvarig exponering kan man få:
Astma
Cancer, om man svetsat i aluminium och rostfritt stål
Nervskador av aluminiumdamm
Använd punktutsug vid svetsning
12. Projektet Arbetarskydd vid inlärning i arbetet 12 5.3 Brandsäkerhet Svetsning och skärbränning orsakar de flesta industribränder, särskilt på tillfälliga arbetsplatser där heta arbeten utförs
En brand kan uppstå på grund av:
En svetsgnista
Sprut vid skärbränning
Värmeledning
Svetsning i brand- och explosionsfarliga utrymmen är särskilt farligt
13. Projektet Arbetarskydd vid inlärning i arbetet 13 5.4 Elsäkerhet Svetsaren kan få en elstöt om han:
Vidrör ett elförande arbetsstycke och svetstråden samtidigt (TIG-svetsning)
Vidrör svetselektroden med händerna när han har våta skor
Fäst alltid jordkabeln direkt i arbetsstycket eller arbetsbordet
Använd alltid torra handskar, overaller och skyddsstövlar när du svetsar
14. Projektet Arbetarskydd vid inlärning i arbetet 14 5.5 Svetsstrålning Ultraviolettljuset från ljusbågen är farligt för ögonen och huden
Skydda alltid ögonen och ansiktet med en svetsmask eller svetsglasögon när du svetsar
Svetsmetoden bestämmer vilken styrka skyddsglaset i masken skall ha
Ljusbågens UV-strålning är 10 gånger högre vid antändningsögonblicket än under själva svetsningen
15. Projektet Arbetarskydd vid inlärning i arbetet 15 5.7 Svetsarens skyddsutrustning Svetsarens personliga skyddsutrustning skall uppfylla kraven i SRb 1406 och vara försedd med ett CE-märke
Skyddskläder av brandskyddad bomull
Skyddsskor
Skyddshandskar
Svetsmask
16. Projektet Arbetarskydd vid inlärning i arbetet 16 6. Gassvetsutrustningens säkerhet Enligt standarden SFS 5900 skall följande skyddsutrustning finnas på gassvetsanordningen
17. Projektet Arbetarskydd vid inlärning i arbetet 17 7. MASKINELL BEARBETNING Bearbetningsarbeten / Allmän del
18. Projektet Arbetarskydd vid inlärning i arbetet 18 7.1 Maskinell bearbetning Vid svarvning används ögonskydd
19. Projektet Arbetarskydd vid inlärning i arbetet 19 7.1.2 Maskinell bearbetning
Vilka olycksrisker finns i situationen som bilden visar?
20. Projektet Arbetarskydd vid inlärning i arbetet 20 7.1.3 Maskinell bearbetning
Olja som hamnat på golvet skall omedelbart avlägsnas.
21. Projektet Arbetarskydd vid inlärning i arbetet 21 7.1.4 Maskinell bearbetning God ordning är en säkerhetsfaktor
Läs maskinens bruksanvisning
Bekanta dig också noggrant med maskinens manöverdon, nödstopp och skyddsanordningar
Lägg på minnet var nödstoppet finns
Innan du startar maskinen, kontrollera att den inte genast kommer att göra en arbetsrörelse
22. Projektet Arbetarskydd vid inlärning i arbetet 22 7.1.5 Maskinell bearbetning Kom ihåg: maskinen tänker inte – du måste tänka
Meddela omedelbart läraren om du märker en olycksrisk vid en maskin eller anordning
Sätt värde på säkra metoder
Ta inga risker!
23. Projektet Arbetarskydd vid inlärning i arbetet 23 7.2 Arbetskläder och personlig skyddsutrustning Lämplig arbetsklädsel är overall
Det är bra att använda en skyddande mössa
Använd skyddsskor
Handskar behövs t.ex. vid hantering av arbetsstycken med vassa kanter
24. Projektet Arbetarskydd vid inlärning i arbetet 24 7.2 Arbetskläder och personlig skyddsutrustning Skyddsglasögon hör till grundutrustningen
Ansiktsskydd skyddar effektivt mot t.ex. flygande spån
Använd hörselskydd (över 85 dB)
25. Projektet Arbetarskydd vid inlärning i arbetet 25 7.3 Borrning Långt hår skall skyddas
26. Projektet Arbetarskydd vid inlärning i arbetet 26 7.3 Borrning Rör inte spånen med händerna
27. Projektet Arbetarskydd vid inlärning i arbetet 27 7.4 Svarvning
Obs. Risksituation!
Om en råmaterialsstång sticker ut genom spindeln och utanför spindeldockan, skall den skyddas genom användning av ett stadigt rörskydd som är målat med varselfärger
28. Projektet Arbetarskydd vid inlärning i arbetet 28 7.5 Fräsning Akta dig för roterande skärstål
29. Projektet Arbetarskydd vid inlärning i arbetet 29 7.5 Fräsning Skydda händerna med en tygbit eller handskar
30. Projektet Arbetarskydd vid inlärning i arbetet 30 7.6 Bänkslipmaskin
31. Projektet Arbetarskydd vid inlärning i arbetet 31 8.Hindra oavsiktlig start vid reparationer Vrid maskinens säkerhetsbrytare i 0-läge
Lås säkerhetsbrytaren
Häng upp en skylt på säkerhetsbrytaren med texten ”arbete pågår”
Kontrollera att maskinen inte går att starta
Om det inte finns en säkerhetsbrytare:
Lås förreglingsbrytaren i styrströmkretsen i 0-läge
Ta ut säkringarna och placera ovan nämnda skylt på elskåpet
32. Projektet Arbetarskydd vid inlärning i arbetet 32 9.1 Plåtklippning Vid plåtklippning uppstår i allmänhet inga spån
För att minska på skärkraften är det övre skäret inställt så att den ena ändan är högre än den andra
Vid kapning sker klippningen längs hela tvärarean
33. Projektet Arbetarskydd vid inlärning i arbetet 33 9.2 Plåtklippning Plåt kan klippas med följande anordningar:
Handsax
Bågsax
Handgradsax
Slagsax
Nibblingsmaskin
Sticksåg
Cirkelsåg
Vinkelslipmaskin
34. Projektet Arbetarskydd vid inlärning i arbetet 34 9.3 Plåtklippning Att beakta vid klippning:
Akta dig för att få fingrarna i kläm
Akta dig för vassa taggar och kanter
Använd arbetshandskar
Kontrollera att hävarmens rörelsebana är fri
Använd alltid ögonskydd
Iaktta bruksanvisningar och säkerhetsföreskrifter för maskinerna
35. Projektet Arbetarskydd vid inlärning i arbetet 35 10. Plåtbockning
Kantning
Det finns fyra typer av kantpressar:
Mekaniska
Hydrauliska
Hydraulisk-mekaniska
CNC-styrda
36. Projektet Arbetarskydd vid inlärning i arbetet 36 10.1 Kantpressning av plåt Att beakta vid kantpressning:
Mekaniska riskfaktorer
Elektriska riskfaktorer
Risker som beror på temperaturen
Risker i anslutning till buller
37. Projektet Arbetarskydd vid inlärning i arbetet 37 10.1 Kantpressning av plåt Skyddat pressverktyg
När avståndet mellan tillhållare och mothåll är högst 8 mm
38. Projektet Arbetarskydd vid inlärning i arbetet 38 10.2 Kantpressning av plåt Tvåhandsmanöveranordning
När man måste trycka på manöverpanelen med båda händerna för att maskinen skall utföra kantningsrörelsen
39. Projektet Arbetarskydd vid inlärning i arbetet 39 10.2 Kantpressning av plåt Ljusridå
När ljusstrålen bryts stannar maskinen omedelbart
40. Projektet Arbetarskydd vid inlärning i arbetet 40 10.3 Rundvalsning av plåt Rundvalsningsmaskiner har tre valsar med hjälp av vilka plåten valsas rund
Det finns två typer av maskiner:
Symmetrisk och
Osymmetrisk
41. Projektet Arbetarskydd vid inlärning i arbetet 41 10.3 Rundvalsning av plåt Att beakta vid rundvalsning:
Händerna kan hamna mellan plåten och en vals
Det måste finnas nödstopp på maskinens båda sidor
Handskarna man använder vid arbete med rundvals skall vara tätt åtsittande
Se till att plåten inte faller ner från maskinen
42. Projektet Arbetarskydd vid inlärning i arbetet 42 11. CNC-maskiner och säkerhet Plåtbearbetningscenter
Bearbetningen sker med hjälp av en stans och en dyna, genom stansning
Plåten förflyttas med hjälp av numerisk styrning
43. Projektet Arbetarskydd vid inlärning i arbetet 43 11.1 Plåtbearbetningscenter Att beakta vid arbete vid ett plåtbearbetningscenter:
De tekniska värdena får inte överskridas
Maskinoperatören skall ha tillräcklig utbildning
Operatören skall alltid beakta säkerhet och anvisningar vid användningen
44. Projektet Arbetarskydd vid inlärning i arbetet 44 11.2 Plåtbearbetningscenter Maskinoperatörens plats
Plats 1. = vid manövertavlan
Plats 2. = vid hjälpmanövertavlan
45. Projektet Arbetarskydd vid inlärning i arbetet 45 11.3 Plåtbearbetningscenter Vid åtgärdande av störningar:
Huvudströmbrytaren skall vara låst i 0-läge när man åtgärdar störningar och när man måste gå in på skyddsområdet
46. Projektet Arbetarskydd vid inlärning i arbetet 46 12. Robotar Robotar är automatiskt fungerande anordningar
Obehöriga personers tillträde till riskområdet måste förhindras
Arbetarskyddet gäller alla
Sörj för ordning och reda på arbetsområdet
47. Projektet Arbetarskydd vid inlärning i arbetet 47 12.1 Robotar Robotar skall vara omgärdade av ett skyddsstaket och/eller annan skyddsanordning
I stället för skyddsstaket används också ljusridåer
48. Projektet Arbetarskydd vid inlärning i arbetet 48 12.2 Robotar Att beakta vid olika tillämpningar:
Bågsvetsning: risk för elstötar och UV-strålning
Punktsvetsning: svetssprut
Slipning: gnistor
Hantering av arbetsstycket: styckets vikt
49. Projektet Arbetarskydd vid inlärning i arbetet 49 13. Säkerhet vid de vanligaste robottillämpningarna
50. Projektet Arbetarskydd vid inlärning i arbetet 50 13.1 Bågsvetsning Kontrollera regelbundet svetsutrustningens skick. Fäst särskild uppmärksamhet vid kablarnas fastsättning och isoleringar.
Vidrör aldrig munstyckets spets eller elektroden när strömmen är påkopplad.
51. Projektet Arbetarskydd vid inlärning i arbetet 51 13.2 Punktsvetsning Kontrollera att sprutskydden är på plats.
Se till att brännbara och lättantändliga ämnen inte finns i närheten.
52. Projektet Arbetarskydd vid inlärning i arbetet 52 14. CNC-svarvning Programmering av en CNC-svarv
53. Projektet Arbetarskydd vid inlärning i arbetet 53 14.1 CNC-bearbetningscenter CNC-bearbetningscenter
54. Projektet Arbetarskydd vid inlärning i arbetet 54 15. Arbetarskydd vid CNC-kantpressar CNC-kantpress
55. Projektet Arbetarskydd vid inlärning i arbetet 55 16. Säkerhet vid arbete i cisterner En arbetskamrat vaktar utanför cisternen
56. Projektet Arbetarskydd vid inlärning i arbetet 56 17. Säkerhet vid lyftarbeten Vid lyftarbeten finns det alltid risker, eftersom den upplyfta lasten faller ner om lyftutrustningen går sönder
Hälften av allvarliga olycksfall sker vid lyftarbeten
Lyftarbeten får inte utföras utan utbildning och instruktioner
Myndigheterna övervakar lyftanordningar med hjälp av många olika bestämmelser, som baserar sig på statsrådsbeslutet om trygg användning och besiktning av arbetsutrustning
57. Projektet Arbetarskydd vid inlärning i arbetet 57 17.1 Lyfthjälpmedlens föreskrifter Lyfthjälpmedel skall alltid vara försedda med en föreskrift om högsta tillåtna last vid olika lyftvinklar
Dessutom skall det finnas ett CE-märke på dem
Om dessa föreskrifter och märken fattas får man inte använda lyfthjälpmedlet
Det är förbjudet att överbelasta lyftkranar eller lyfthjälpmedel
58. Projektet Arbetarskydd vid inlärning i arbetet 58 17.2 Lyftkättingar En lyftkätting är ett lyftredskap som består av kättingar och delar som kopplats till kättingen
Kättingen kan vara en- eller flerpartig
Till huvudöglan kopplas önskad mängd kättinglängor och
längornas längd kan justeras
Kontrollera från en tabell vilken den tillåtna belastningen för kättingkombinationen är med dina lyftvinklar
59. Projektet Arbetarskydd vid inlärning i arbetet 59 17.3 Tillåtna belastningar för olika kättingkombinationer
60. Projektet Arbetarskydd vid inlärning i arbetet 60 17.4 Vajerstroppar Vajerstroppar är lyftredskap som är tillverkade av en stållina som det med hjälp av klämhylsor har gjorts öglor i
Vajerstroppar är billigare än motsvarande lyftkättingar
Vajerstroppar blir lätt förstörda om de används till s.k. snarat lyft
61. Projektet Arbetarskydd vid inlärning i arbetet 61 17.5 Band- och rundslingor Band- och rundslingor är lyftredskap tillverkade av konstfibrer
Är lätta och lämpar sig för lyftning av ömtåliga material
Skadas lätt på vassa kanter och tål inte höga temperaturer eller syror
En märkningsetikett med uppgifter om tillverkning och högsta tillåtna laster är insydd på slingorna
62. Projektet Arbetarskydd vid inlärning i arbetet 62 17.6 Gripverktyg Gripverktyg är lyfthjälpmedel som används särskilt vid lyftning av plåtar men också vid lyftning av rör och formprofiler
Innan du använder ett gripverktyg ska du kontrollera att det inte finns fett eller målarfärg på beröringsytorna
Med gripverktyg som används för vertikala lyft får man lyfta bara en plåt åt gången
Kom ihåg att låsa gripverktyget före lyftet
63. Projektet Arbetarskydd vid inlärning i arbetet 63 17.7 Bedömning av lastens vikt Innan du börjar lyfta skall du ta reda på lastens vikt
Vikten på en maskin eller anordning finns angiven i antingen i dokumenten för dem eller på maskinskylten
Vikten på stålföremål, särskilt plåtar, kan räknas ut om man kommer ihåg att en plåt som har en yta på 1 m2 och är 1 mm tjock väger 8 kg
64. Projektet Arbetarskydd vid inlärning i arbetet 64 Tack för visat intresse
Trygg arbetsdag!
