第 15 章数据管道

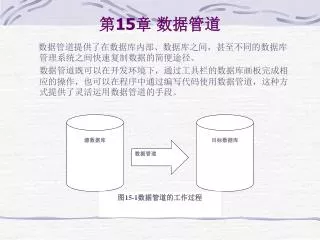

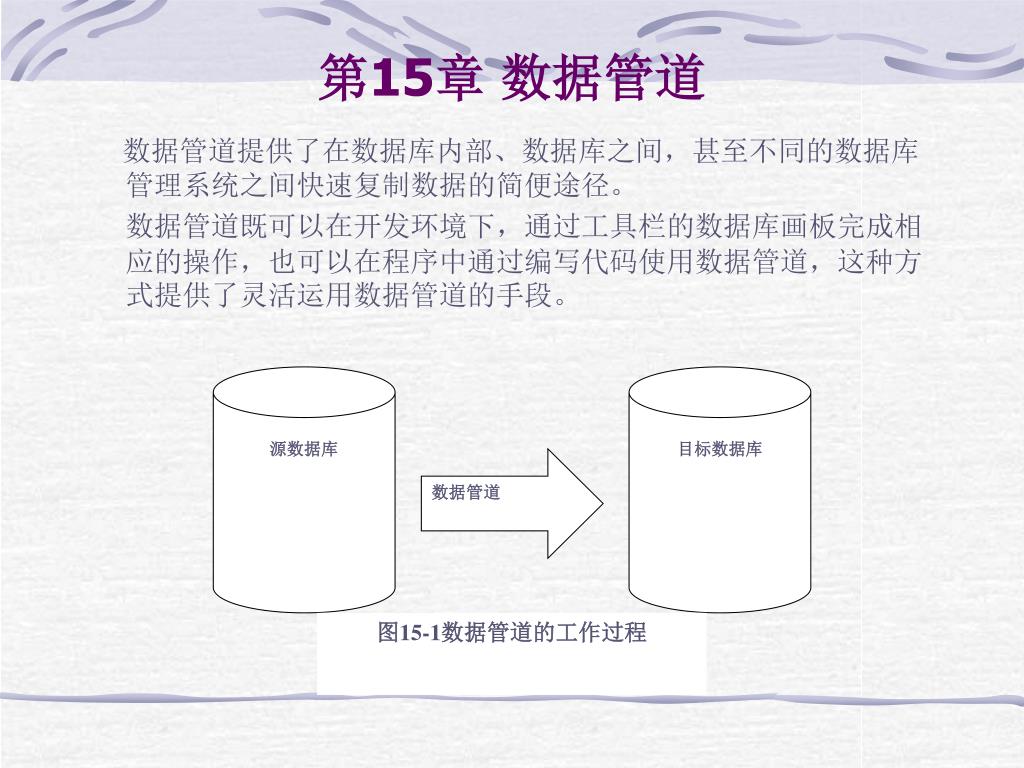

源数据库 目标数据库数据管道图15-1数据管道的工作过程第15章数据管道数据管道提供了在数据库内部、数据库之间，甚至不同的数据库管理系统之间快速复制数据的简便途径。数据管道既可以在开发环境下，通过工具栏的数据库画板完成相应的操作，也可以在程序中通过编写代码使用数据管道，这种方式提供了灵活运用数据管道的手段。

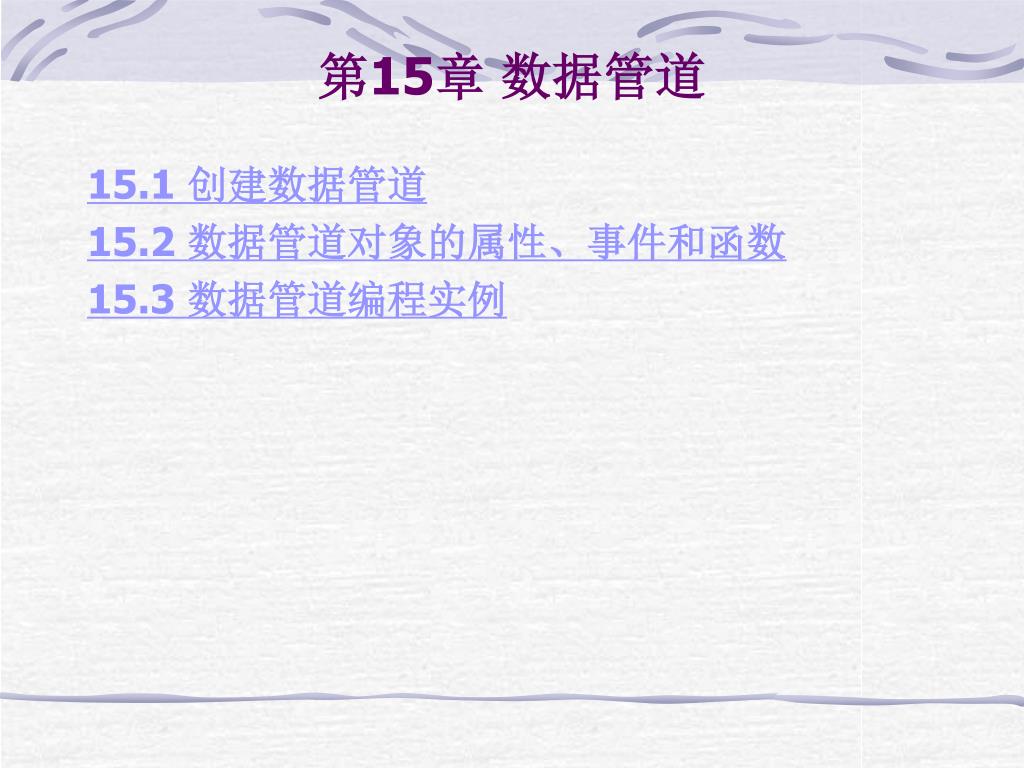

第15章数据管道 15.1 创建数据管道 15.2 数据管道对象的属性、事件和函数 15.3 数据管道编程实例

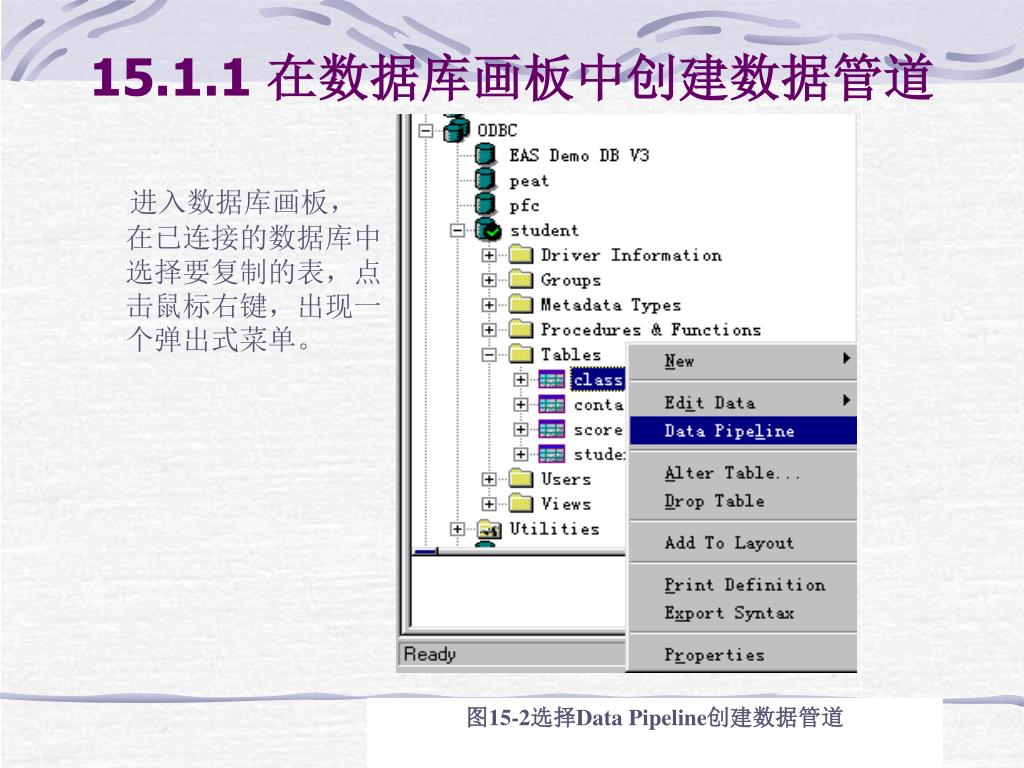

图15-2选择Data Pipeline创建数据管道 15.1.1 在数据库画板中创建数据管道进入数据库画板，在已连接的数据库中选择要复制的表，点击鼠标右键，出现一个弹出式菜单。

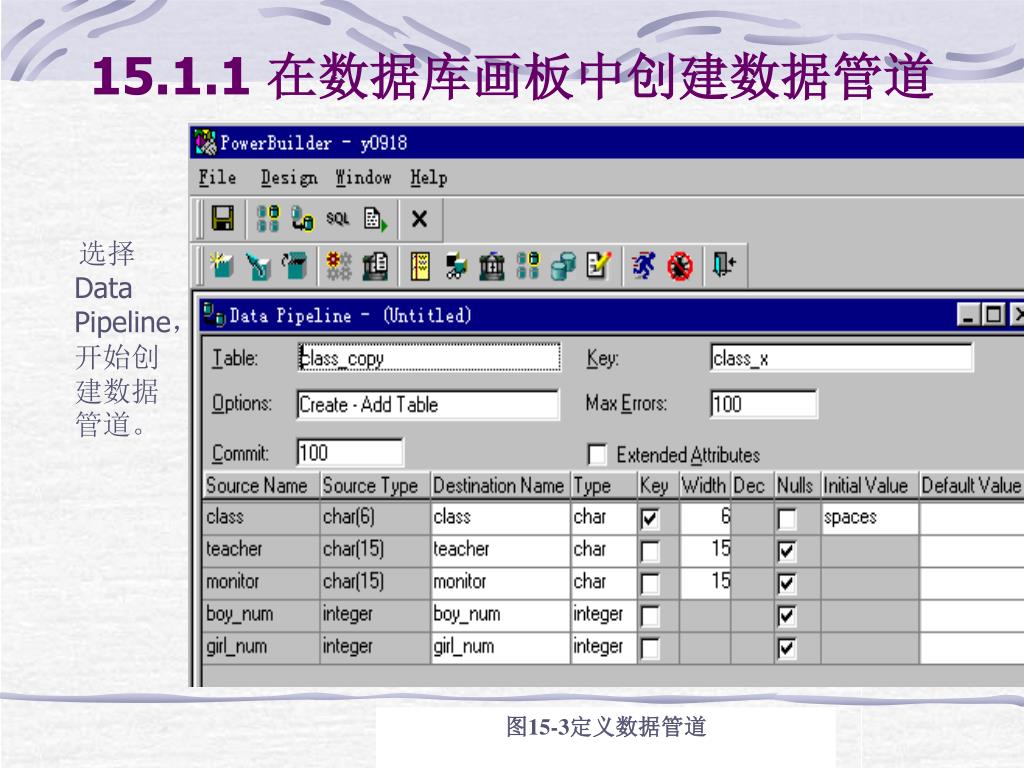

图15-3定义数据管道 15.1.1 在数据库画板中创建数据管道选择Data Pipeline，开始创建数据管道。

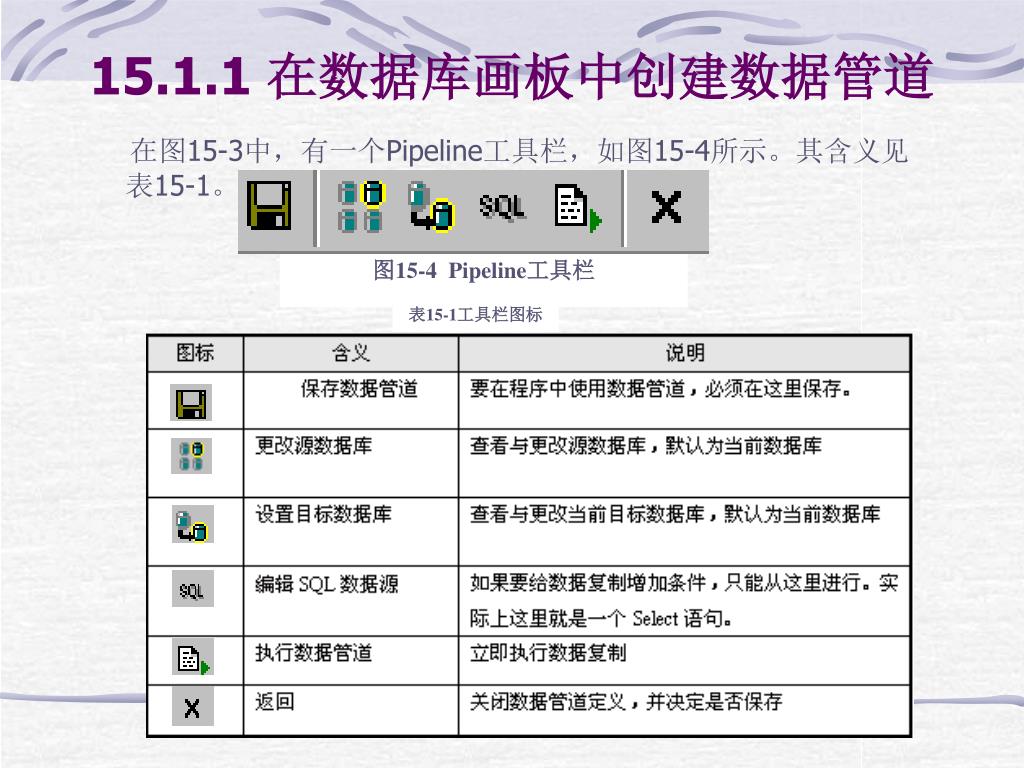

图15-4 Pipeline工具栏 15.1.1 在数据库画板中创建数据管道在图15-3中，有一个Pipeline工具栏，如图15-4所示。其含义见表15-1。表15-1工具栏图标

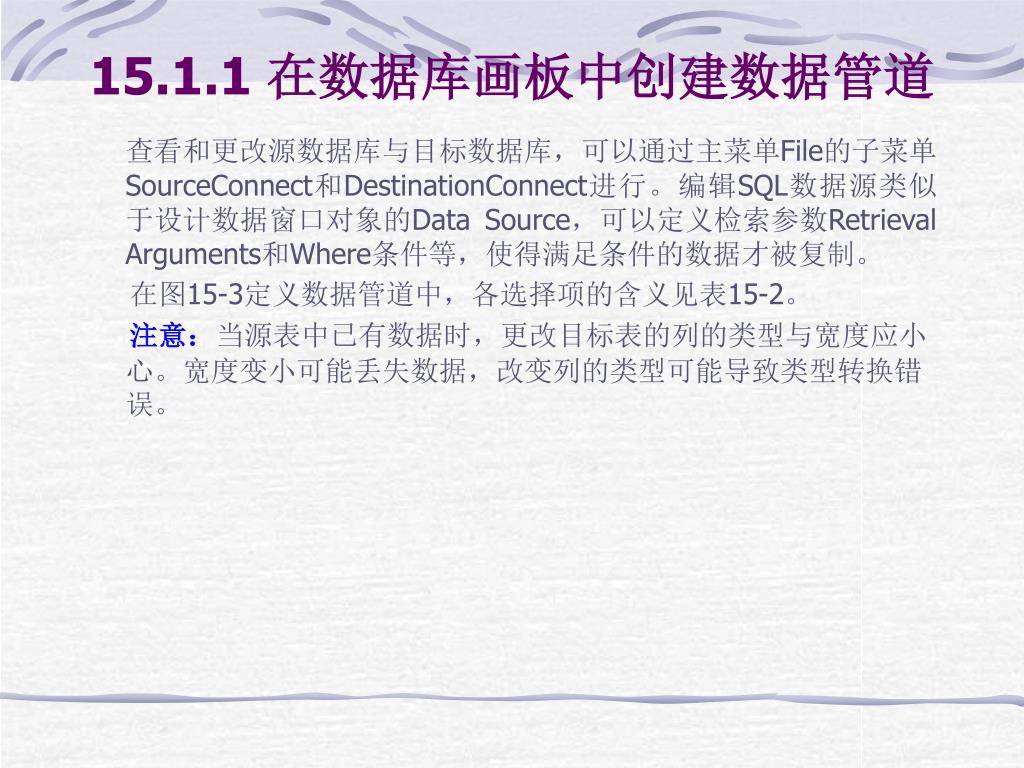

15.1.1 在数据库画板中创建数据管道 查看和更改源数据库与目标数据库，可以通过主菜单File的子菜单SourceConnect和DestinationConnect进行。编辑SQL数据源类似于设计数据窗口对象的Data Source，可以定义检索参数Retrieval Arguments和Where条件等，使得满足条件的数据才被复制。在图15-3定义数据管道中，各选择项的含义见表15-2。注意：当源表中已有数据时，更改目标表的列的类型与宽度应小心。宽度变小可能丢失数据，改变列的类型可能导致类型转换错误。

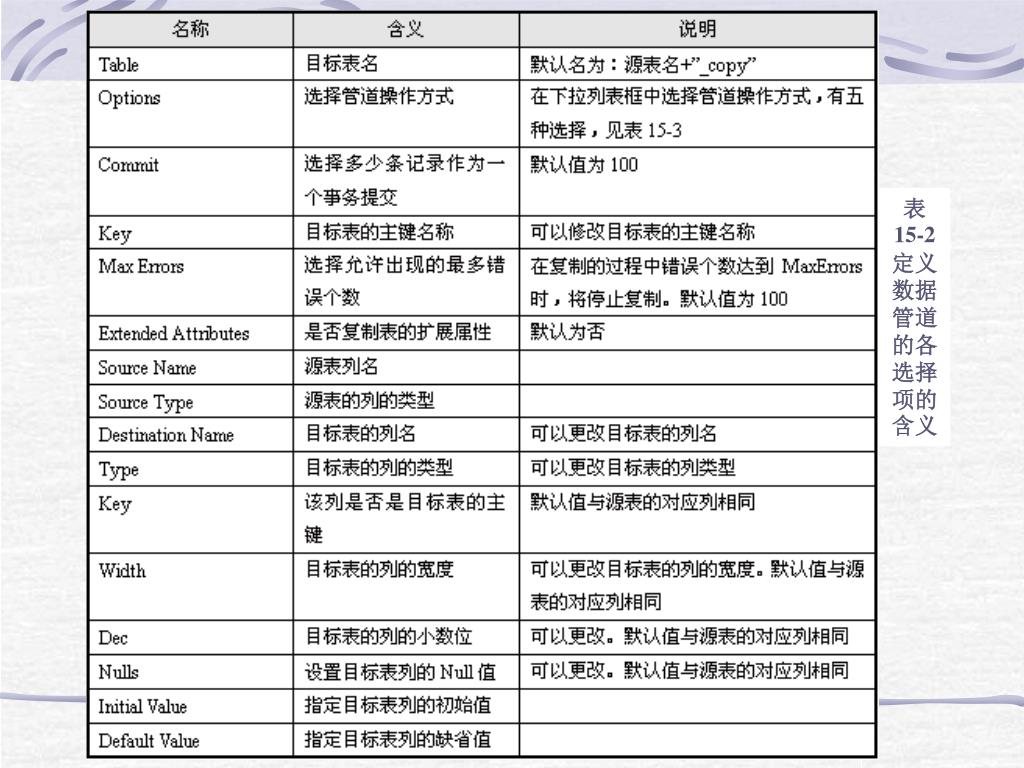

15.1.1 在数据库画板中创建数据管道 表15-2定义数据管道的各选择项的含义

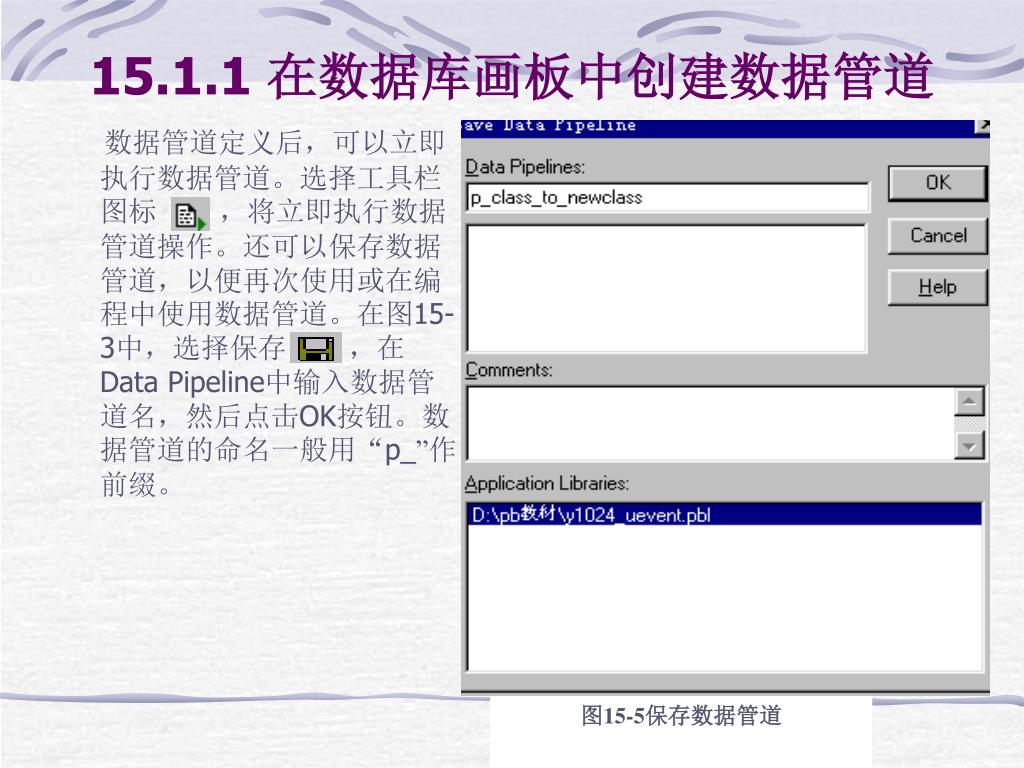

图15-5保存数据管道 15.1.1 在数据库画板中创建数据管道数据管道定义后，可以立即执行数据管道。选择工具栏图标，将立即执行数据管道操作。还可以保存数据管道，以便再次使用或在编程中使用数据管道。在图15-3中，选择保存，在Data Pipeline中输入数据管道名，然后点击OK按钮。数据管道的命名一般用“p_”作前缀。

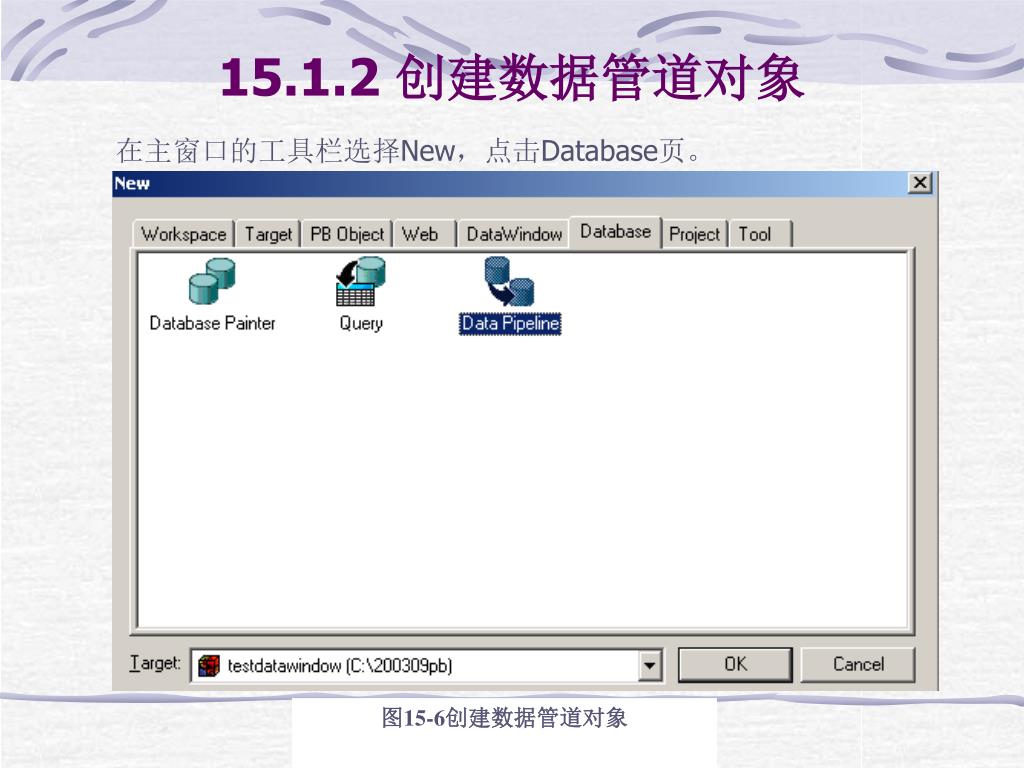

图15-6创建数据管道对象 15.1.2 创建数据管道对象在主窗口的工具栏选择New，点击Database页。

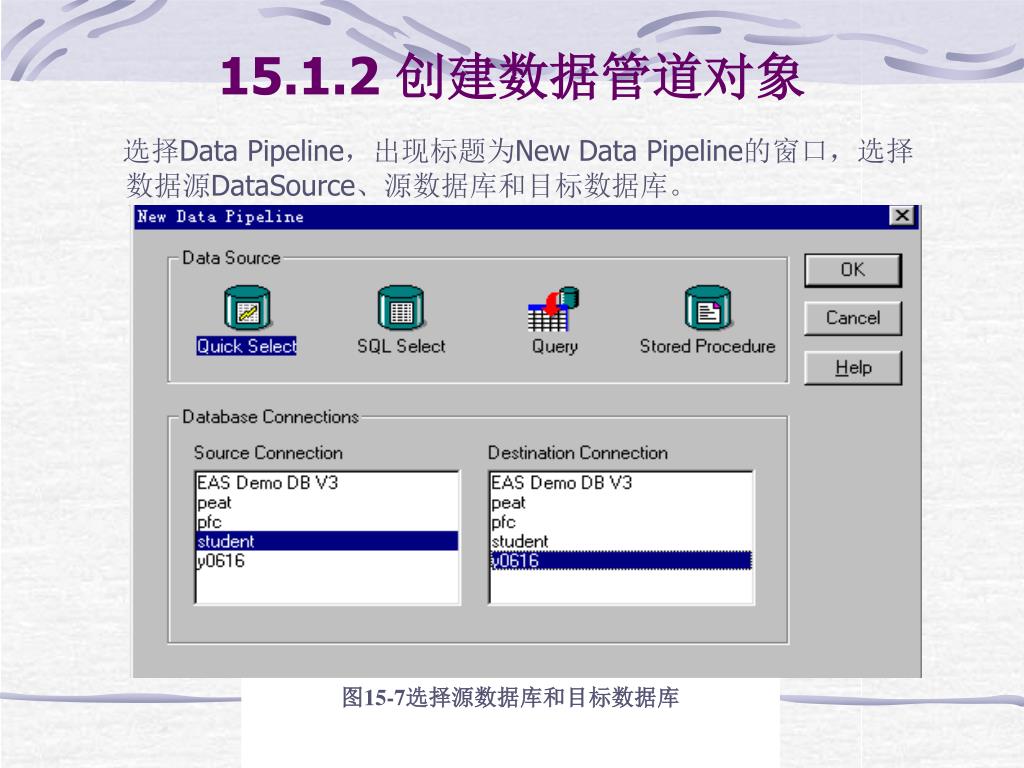

图15-7选择源数据库和目标数据库 15.1.2 创建数据管道对象选择Data Pipeline，出现标题为New Data Pipeline的窗口，选择数据源DataSource、源数据库和目标数据库。

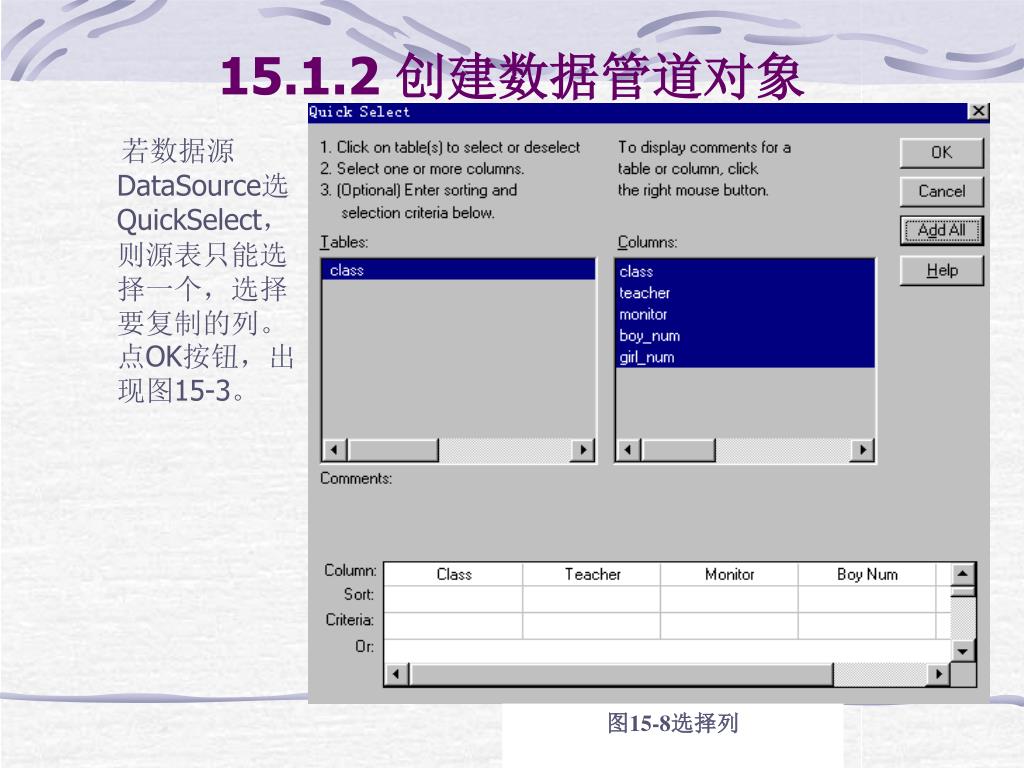

图15-8选择列 15.1.2 创建数据管道对象若数据源DataSource选QuickSelect，则源表只能选择一个，选择要复制的列。点OK按钮，出现图15-3。

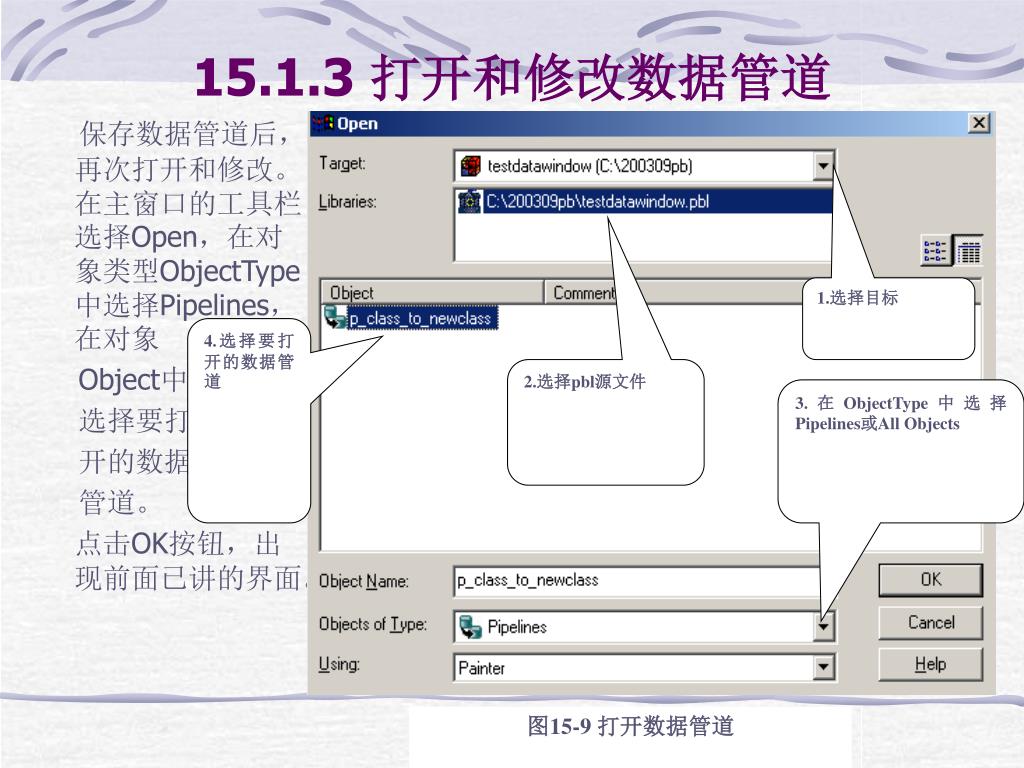

1.选择目标 4.选择要打开的数据管道 2.选择pbl源文件 3.在ObjectType中选择Pipelines或All Objects 图15-9 打开数据管道 15.1.3 打开和修改数据管道保存数据管道后，再次打开和修改。在主窗口的工具栏选择Open，在对象类型ObjectType中选择Pipelines，在对象 Object中选择要打开的数据管道。点击OK按钮，出现前面已讲的界面。

图15-10 删除数据管道 15.1.4 删除数据管道打开Library库管理器，打开要删除的数据管道所在的PBL，选择要删除的数据管道，右击，出现弹出式菜单，选择Delete将删除所选的数据管道。

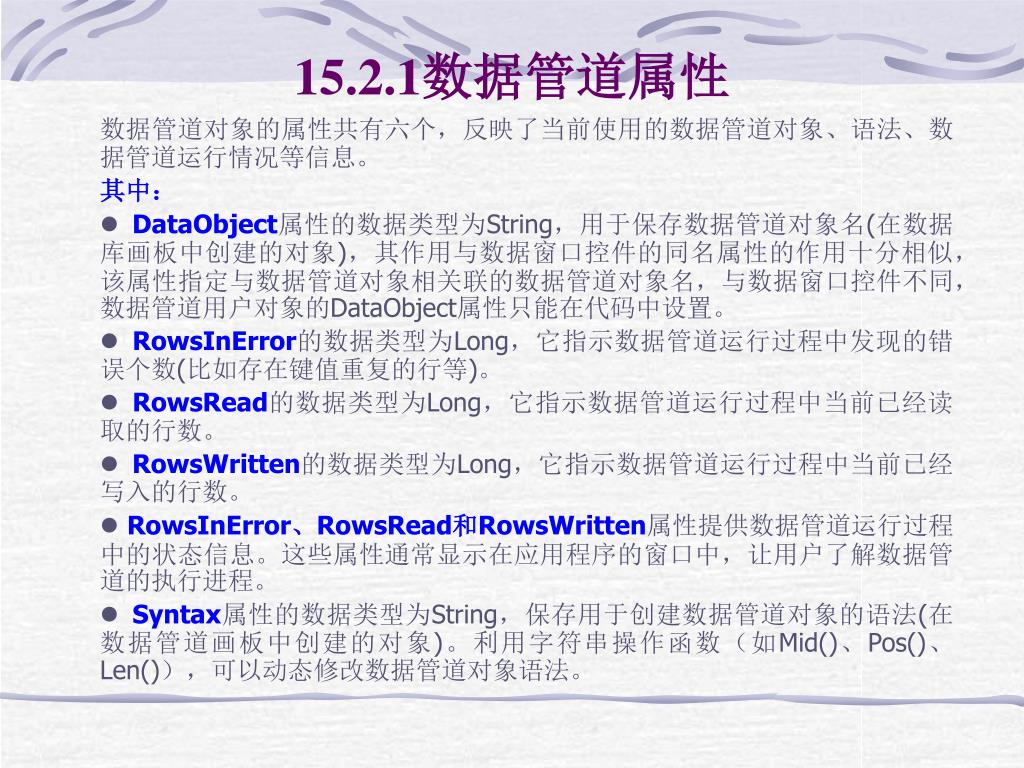

15.2.1数据管道属性 数据管道对象的属性共有六个，反映了当前使用的数据管道对象、语法、数据管道运行情况等信息。其中： lDataObject属性的数据类型为String，用于保存数据管道对象名(在数据库画板中创建的对象)，其作用与数据窗口控件的同名属性的作用十分相似，该属性指定与数据管道对象相关联的数据管道对象名，与数据窗口控件不同，数据管道用户对象的DataObject属性只能在代码中设置。 lRowsInError的数据类型为Long，它指示数据管道运行过程中发现的错误个数(比如存在键值重复的行等)。 lRowsRead的数据类型为Long，它指示数据管道运行过程中当前已经读取的行数。 lRowsWritten的数据类型为Long，它指示数据管道运行过程中当前已经写入的行数。 lRowsInError、RowsRead和RowsWritten属性提供数据管道运行过程中的状态信息。这些属性通常显示在应用程序的窗口中，让用户了解数据管道的执行进程。 l Syntax属性的数据类型为String，保存用于创建数据管道对象的语法(在数据管道画板中创建的对象)。利用字符串操作函数（如Mid()、Pos()、Len()），可以动态修改数据管道对象语法。

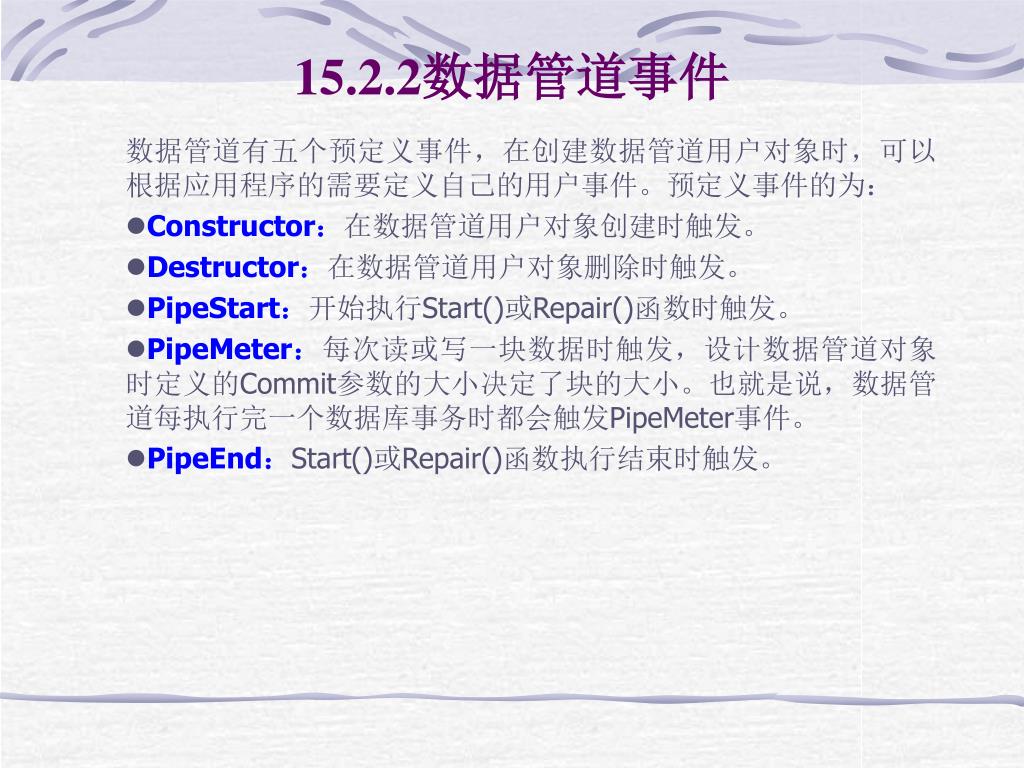

15.2.2数据管道事件 数据管道有五个预定义事件，在创建数据管道用户对象时，可以根据应用程序的需要定义自己的用户事件。预定义事件的为： lConstructor：在数据管道用户对象创建时触发。 lDestructor：在数据管道用户对象删除时触发。 • lPipeStart：开始执行Start()或Repair()函数时触发。 • lPipeMeter：每次读或写一块数据时触发，设计数据管道对象时定义的Commit参数的大小决定了块的大小。也就是说，数据管道每执行完一个数据库事务时都会触发PipeMeter事件。 • lPipeEnd：Start()或Repair()函数执行结束时触发。

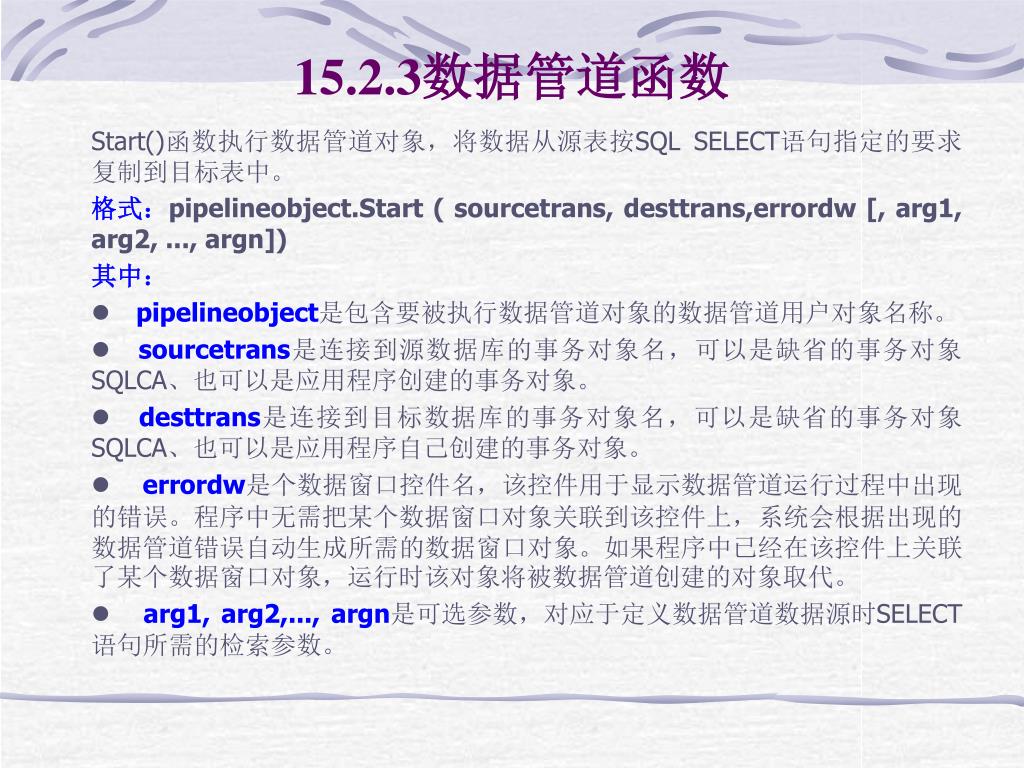

15.2.3数据管道函数 Start()函数执行数据管道对象，将数据从源表按SQL SELECT语句指定的要求复制到目标表中。格式：pipelineobject.Start ( sourcetrans, desttrans,errordw [, arg1, arg2, ..., argn]) 其中： • l pipelineobject是包含要被执行数据管道对象的数据管道用户对象名称。 • lsourcetrans是连接到源数据库的事务对象名，可以是缺省的事务对象SQLCA、也可以是应用程序创建的事务对象。 • ldesttrans是连接到目标数据库的事务对象名，可以是缺省的事务对象SQLCA、也可以是应用程序自己创建的事务对象。 • lerrordw是个数据窗口控件名，该控件用于显示数据管道运行过程中出现的错误。程序中无需把某个数据窗口对象关联到该控件上，系统会根据出现的数据管道错误自动生成所需的数据窗口对象。如果程序中已经在该控件上关联了某个数据窗口对象，运行时该对象将被数据管道创建的对象取代。 • larg1, arg2,..., argn是可选参数，对应于定义数据管道数据源时SELECT语句所需的检索参数。

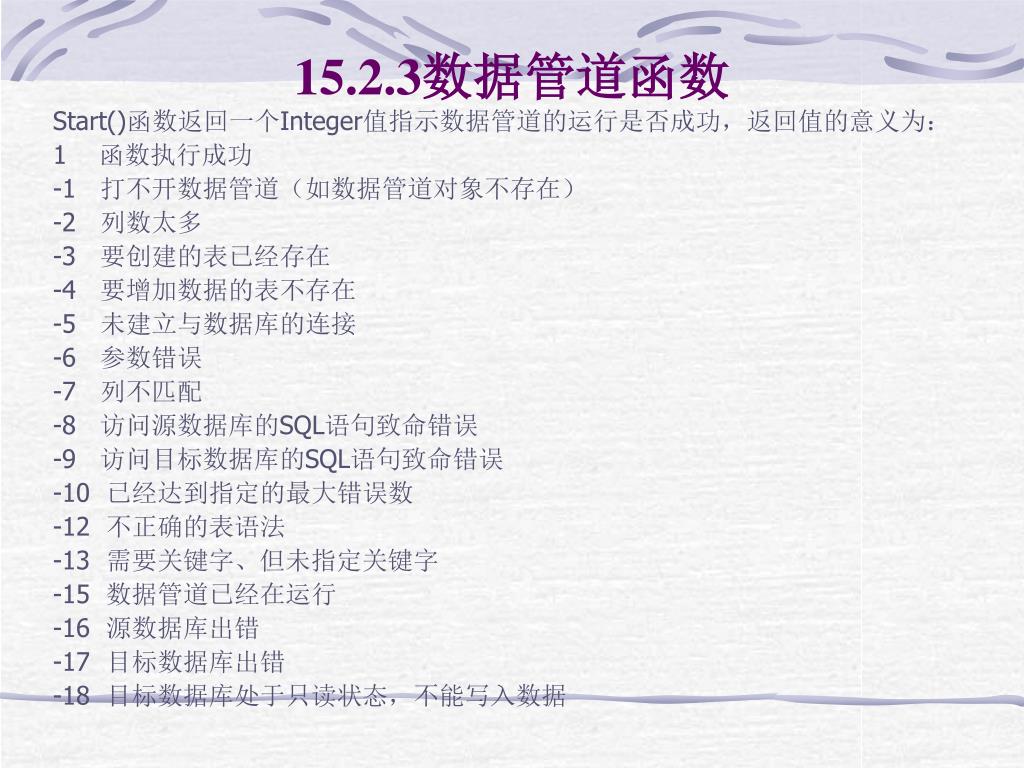

15.2.3数据管道函数 Start()函数返回一个Integer值指示数据管道的运行是否成功，返回值的意义为： 1 函数执行成功 -1 打不开数据管道（如数据管道对象不存在） -2 列数太多 -3 要创建的表已经存在 -4 要增加数据的表不存在 -5 未建立与数据库的连接 -6 参数错误 -7 列不匹配 -8 访问源数据库的SQL语句致命错误 -9 访问目标数据库的SQL语句致命错误 -10 已经达到指定的最大错误数 -12 不正确的表语法 -13 需要关键字、但未指定关键字 -15 数据管道已经在运行 -16 源数据库出错 -17 目标数据库出错 -18 目标数据库处于只读状态，不能写入数据

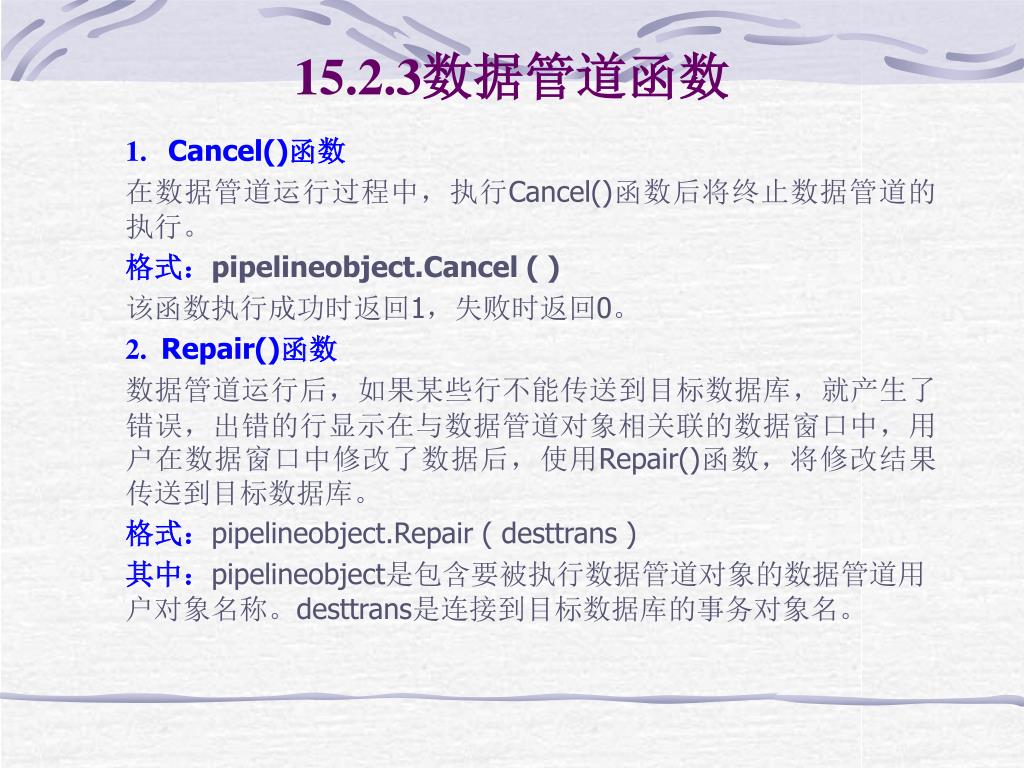

15.2.3数据管道函数 1. Cancel()函数在数据管道运行过程中，执行Cancel()函数后将终止数据管道的执行。格式：pipelineobject.Cancel ( ) 该函数执行成功时返回1，失败时返回0。 2. Repair()函数数据管道运行后，如果某些行不能传送到目标数据库，就产生了错误，出错的行显示在与数据管道对象相关联的数据窗口中，用户在数据窗口中修改了数据后，使用Repair()函数，将修改结果传送到目标数据库。格式：pipelineobject.Repair ( desttrans ) 其中：pipelineobject是包含要被执行数据管道对象的数据管道用户对象名称。desttrans是连接到目标数据库的事务对象名。

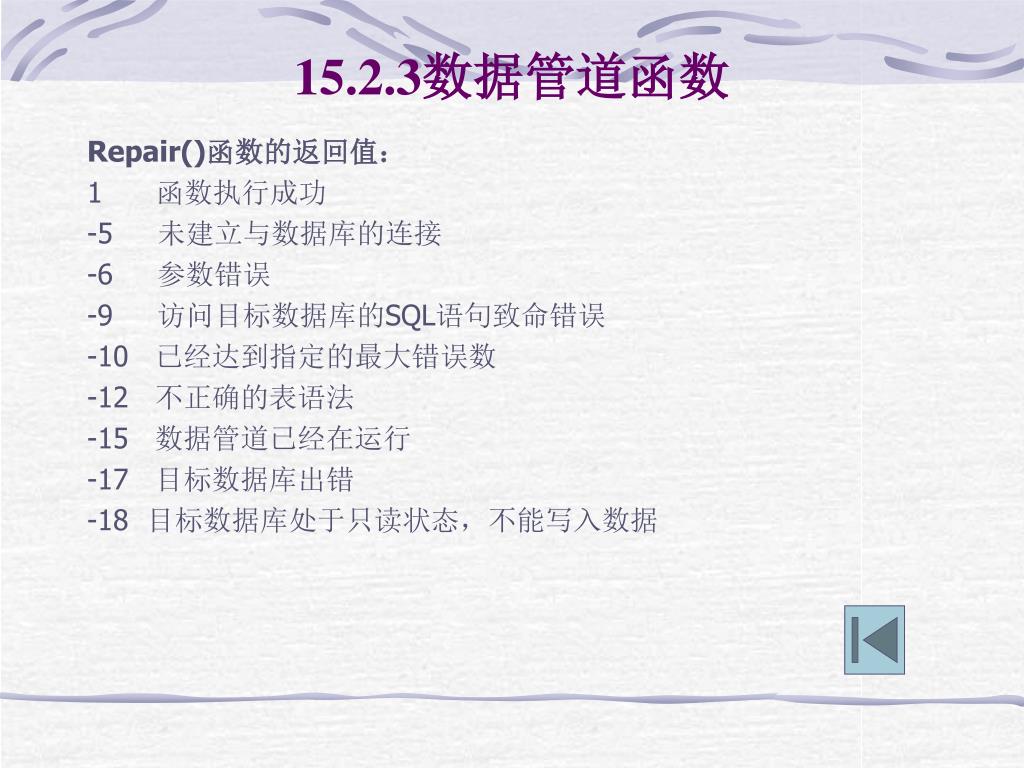

15.2.3数据管道函数 Repair()函数的返回值： 1 函数执行成功 -5 未建立与数据库的连接 -6 参数错误 -9 访问目标数据库的SQL语句致命错误 -10 已经达到指定的最大错误数 -12 不正确的表语法 -15 数据管道已经在运行 -17 目标数据库出错 -18 目标数据库处于只读状态，不能写入数据

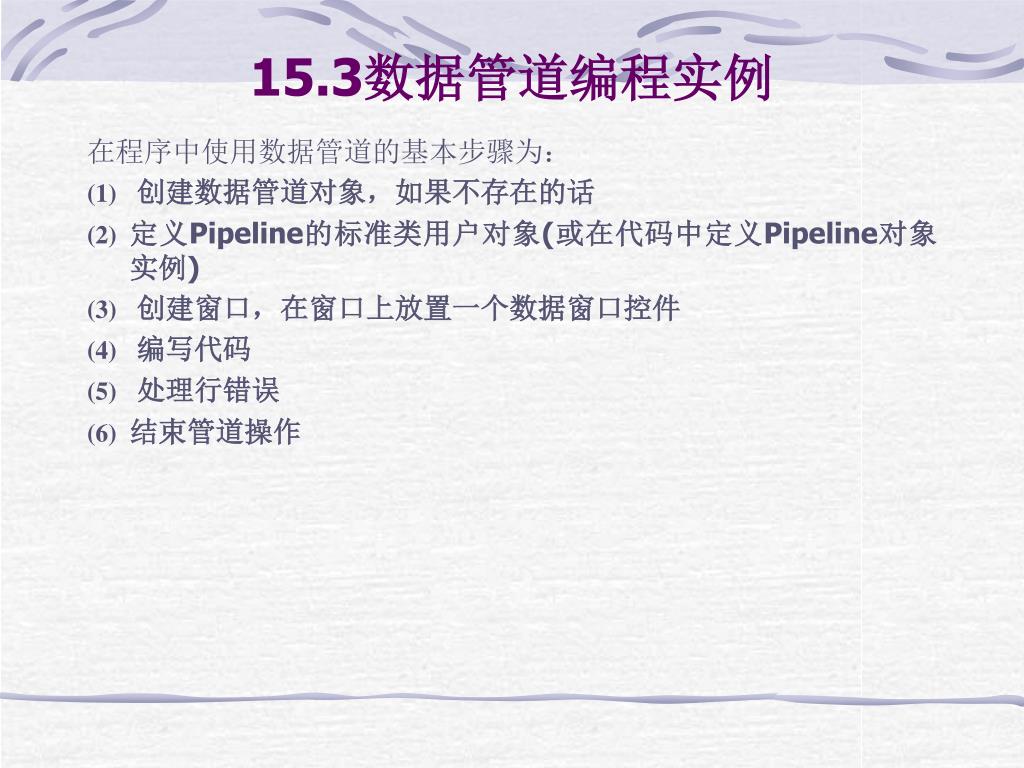

15.3数据管道编程实例 在程序中使用数据管道的基本步骤为： • 创建数据管道对象，如果不存在的话 • 定义Pipeline的标准类用户对象(或在代码中定义Pipeline对象实例) • 创建窗口，在窗口上放置一个数据窗口控件 • 编写代码 • 处理行错误 • 结束管道操作

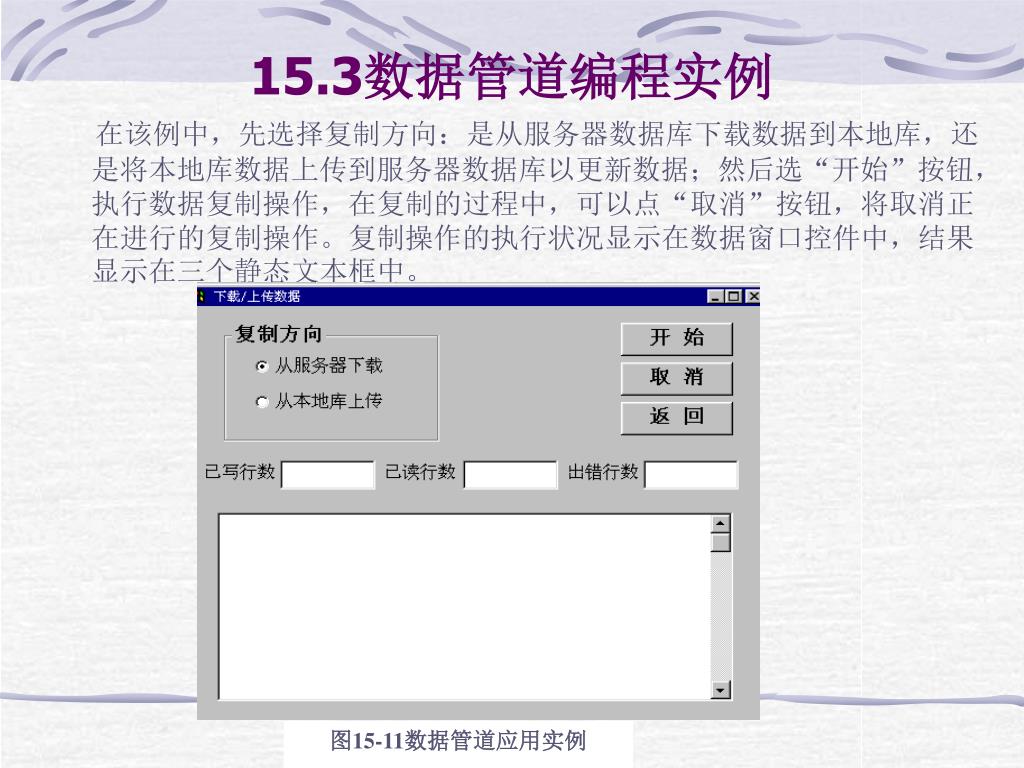

图15-11数据管道应用实例 15.3数据管道编程实例在该例中，先选择复制方向：是从服务器数据库下载数据到本地库，还是将本地库数据上传到服务器数据库以更新数据；然后选“开始”按钮，执行数据复制操作，在复制的过程中，可以点“取消”按钮，将取消正在进行的复制操作。复制操作的执行状况显示在数据窗口控件中，结果显示在三个静态文本框中。

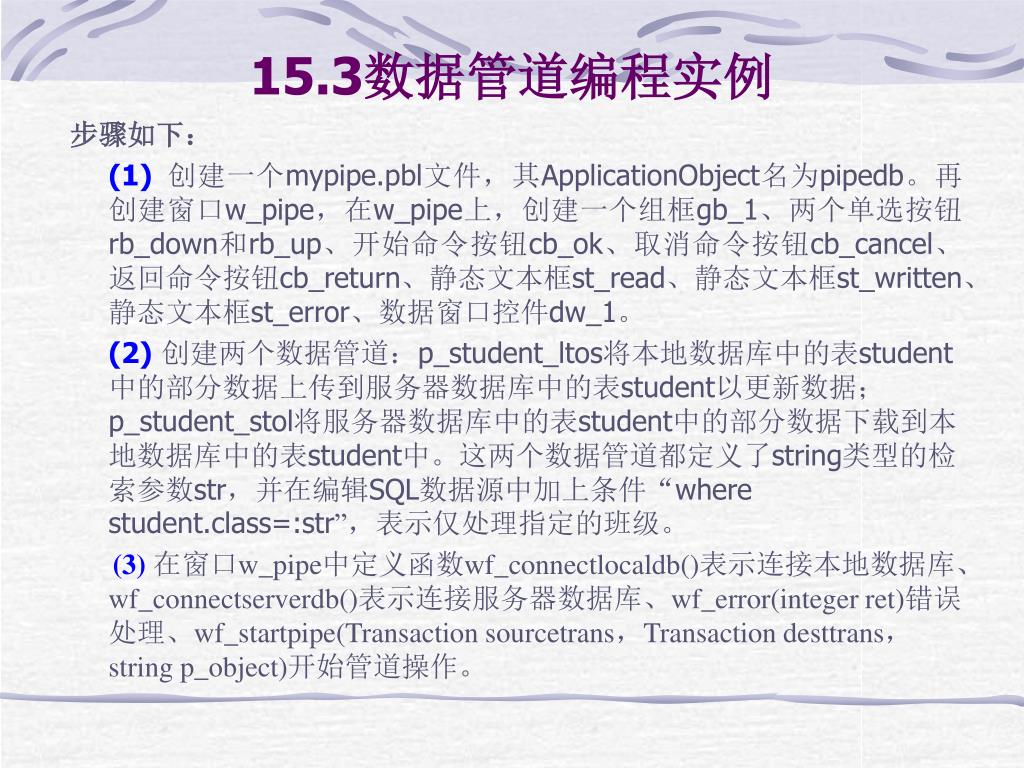

15.3数据管道编程实例 步骤如下： (1)创建一个mypipe.pbl文件，其ApplicationObject名为pipedb。再创建窗口w_pipe，在w_pipe上，创建一个组框gb_1、两个单选按钮rb_down和rb_up、开始命令按钮cb_ok、取消命令按钮cb_cancel、返回命令按钮cb_return、静态文本框st_read、静态文本框st_written、静态文本框st_error、数据窗口控件dw_1。 (2)创建两个数据管道：p_student_ltos将本地数据库中的表student中的部分数据上传到服务器数据库中的表student以更新数据；p_student_stol将服务器数据库中的表student中的部分数据下载到本地数据库中的表student中。这两个数据管道都定义了string类型的检索参数str，并在编辑SQL数据源中加上条件“where student.class=:str”，表示仅处理指定的班级。 (3) 在窗口w_pipe中定义函数wf_connectlocaldb()表示连接本地数据库、wf_connectserverdb()表示连接服务器数据库、wf_error(integer ret)错误处理、wf_startpipe(Transaction sourcetrans，Transaction desttrans，string p_object)开始管道操作。

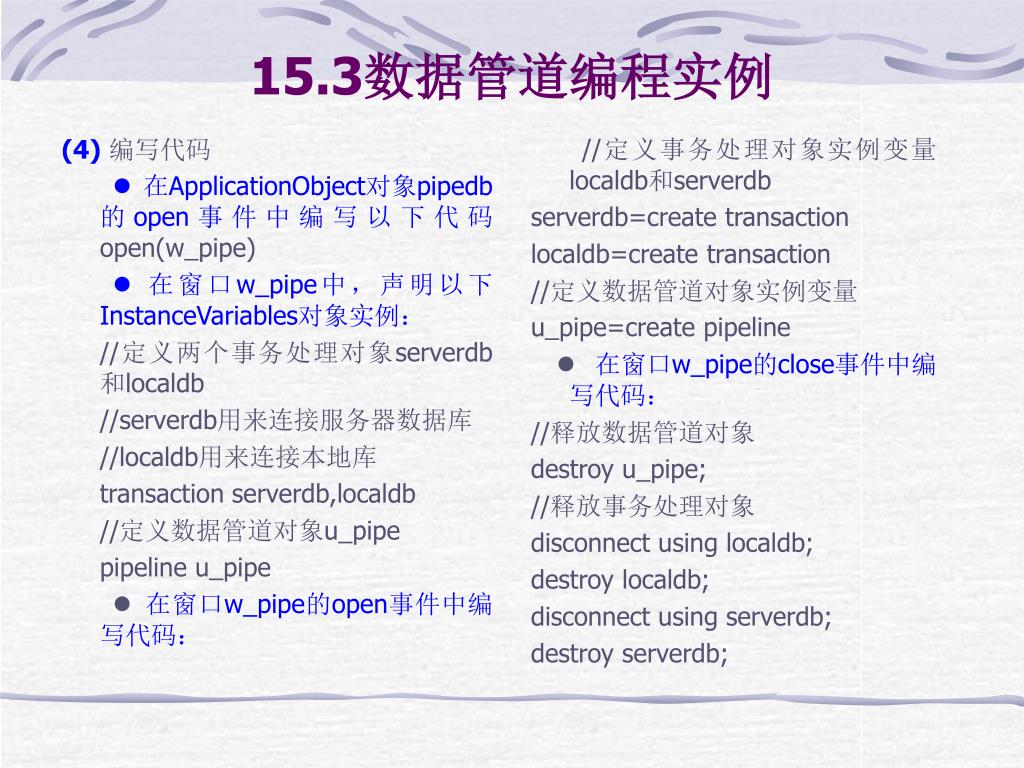

(4)编写代码 l在ApplicationObject对象pipedb的open事件中编写以下代码 open(w_pipe) l在窗口w_pipe中，声明以下InstanceVariables对象实例： //定义两个事务处理对象serverdb和localdb //serverdb用来连接服务器数据库 //localdb用来连接本地库 transaction serverdb,localdb //定义数据管道对象u_pipe pipeline u_pipe l在窗口w_pipe的open事件中编写代码： //定义事务处理对象实例变量localdb和serverdb serverdb=create transaction localdb=create transaction //定义数据管道对象实例变量 u_pipe=create pipeline l在窗口w_pipe的close事件中编写代码： //释放数据管道对象 destroy u_pipe; //释放事务处理对象 disconnect using localdb; destroy localdb; disconnect using serverdb; destroy serverdb; 15.3数据管道编程实例

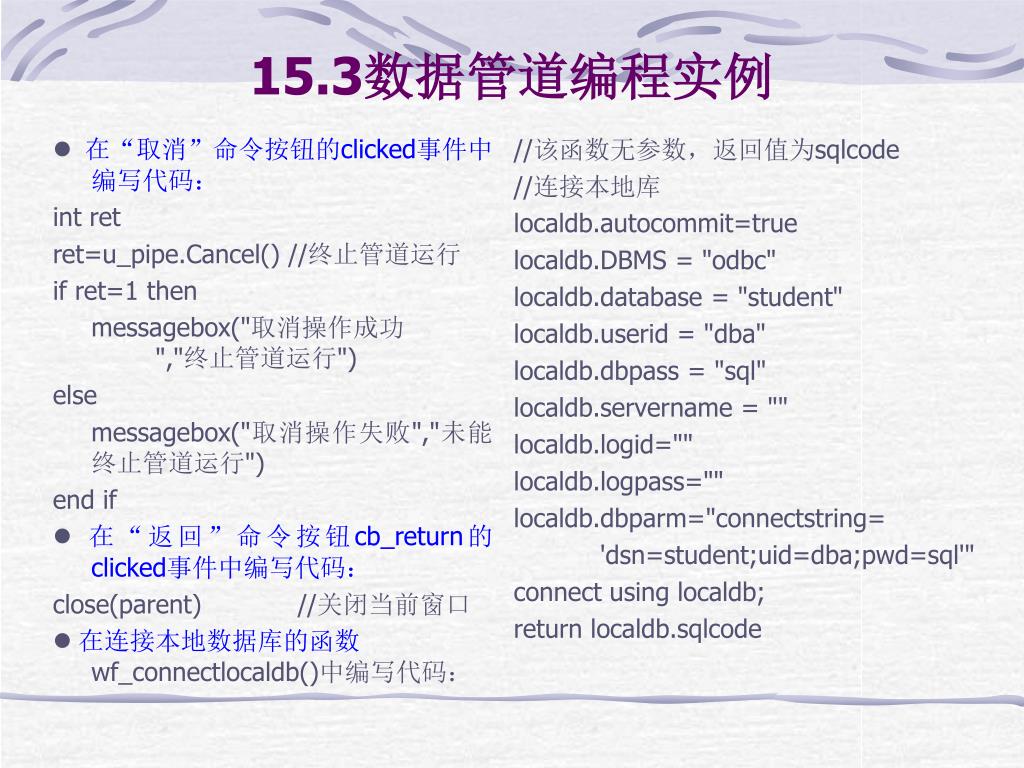

l在“取消”命令按钮的clicked事件中编写代码：l在“取消”命令按钮的clicked事件中编写代码： int ret ret=u_pipe.Cancel() //终止管道运行 if ret=1 then messagebox("取消操作成功 ","终止管道运行") else messagebox("取消操作失败","未能终止管道运行") end if l在“返回”命令按钮cb_return的clicked事件中编写代码： close(parent) //关闭当前窗口 l在连接本地数据库的函数wf_connectlocaldb()中编写代码： //该函数无参数，返回值为sqlcode //连接本地库 localdb.autocommit=true localdb.DBMS = "odbc" localdb.database = "student" localdb.userid = "dba" localdb.dbpass = "sql" localdb.servername = "" localdb.logid="" localdb.logpass="" localdb.dbparm="connectstring= 'dsn=student;uid=dba;pwd=sql'" connect using localdb; return localdb.sqlcode 15.3数据管道编程实例

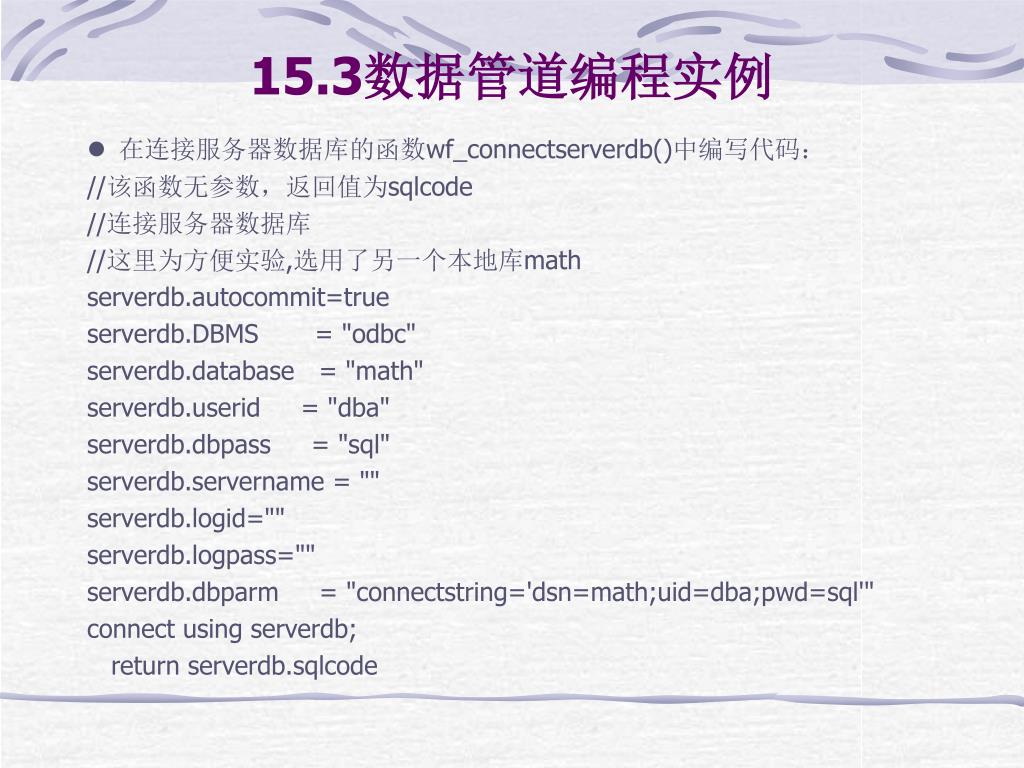

15.3数据管道编程实例 l在连接服务器数据库的函数wf_connectserverdb()中编写代码： //该函数无参数，返回值为sqlcode //连接服务器数据库 //这里为方便实验,选用了另一个本地库math serverdb.autocommit=true serverdb.DBMS = "odbc" serverdb.database = "math" serverdb.userid = "dba" serverdb.dbpass = "sql" serverdb.servername = "" serverdb.logid="" serverdb.logpass="" serverdb.dbparm = "connectstring='dsn=math;uid=dba;pwd=sql'" connect using serverdb; return serverdb.sqlcode

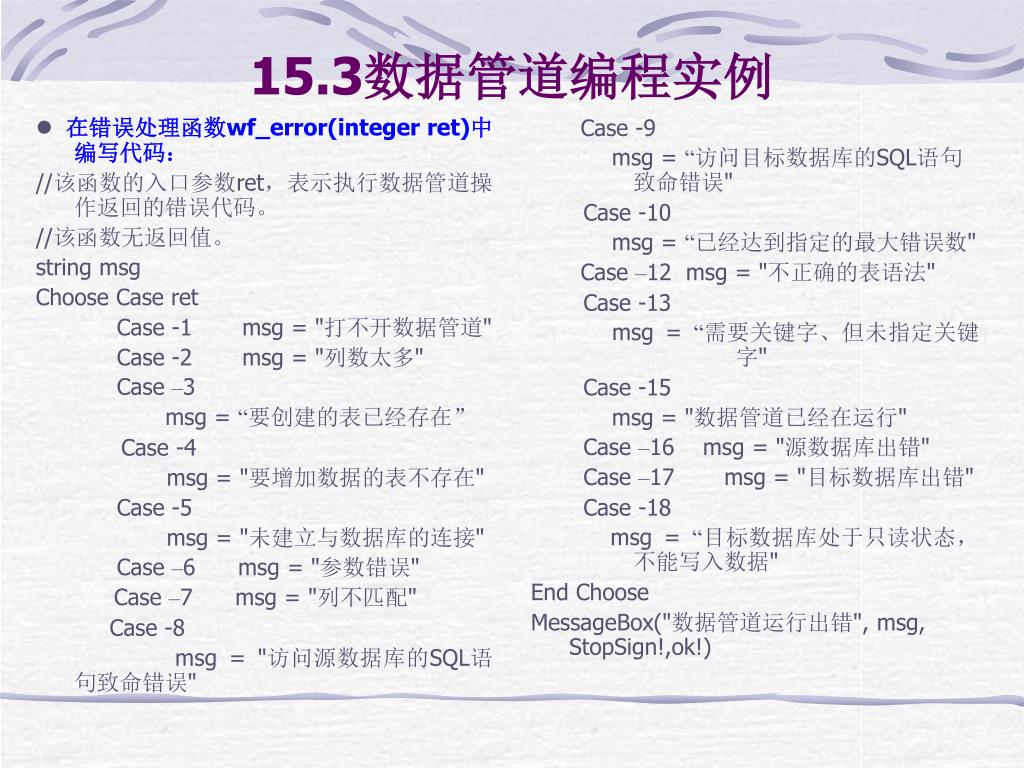

l在错误处理函数wf_error(integer ret)中编写代码： //该函数的入口参数ret，表示执行数据管道操作返回的错误代码。 //该函数无返回值。 string msg Choose Case ret Case -1 msg = "打不开数据管道" Case -2 msg = "列数太多" Case –3 msg = “要创建的表已经存在” Case -4 msg = "要增加数据的表不存在" Case -5 msg = "未建立与数据库的连接" Case –6 msg = "参数错误" Case –7 msg = "列不匹配" Case -8 msg = "访问源数据库的SQL语句致命错误" Case -9 msg = “访问目标数据库的SQL语句致命错误" Case -10 msg = “已经达到指定的最大错误数" Case –12 msg = "不正确的表语法" Case -13 msg = “需要关键字、但未指定关键字" Case -15 msg = "数据管道已经在运行" Case –16 msg = "源数据库出错" Case –17 msg = "目标数据库出错" Case -18 msg = “目标数据库处于只读状态，不能写入数据" End Choose MessageBox("数据管道运行出错", msg, StopSign!,ok!) 15.3数据管道编程实例

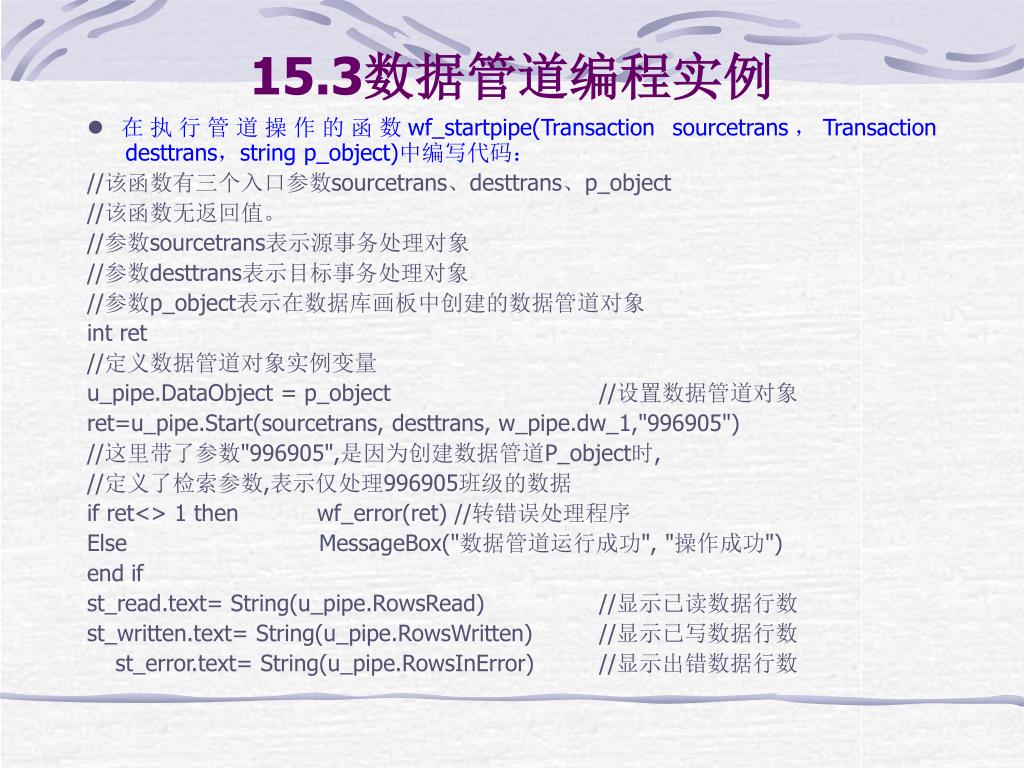

l在执行管道操作的函数wf_startpipe(Transaction sourcetrans，Transaction desttrans，string p_object)中编写代码： //该函数有三个入口参数sourcetrans、desttrans、p_object //该函数无返回值。 //参数sourcetrans表示源事务处理对象 //参数desttrans表示目标事务处理对象 //参数p_object表示在数据库画板中创建的数据管道对象 int ret //定义数据管道对象实例变量 u_pipe.DataObject = p_object //设置数据管道对象 ret=u_pipe.Start(sourcetrans, desttrans, w_pipe.dw_1,"996905") //这里带了参数"996905",是因为创建数据管道P_object时, //定义了检索参数,表示仅处理996905班级的数据 if ret<> 1 then wf_error(ret) //转错误处理程序 Else MessageBox("数据管道运行成功", "操作成功") end if st_read.text= String(u_pipe.RowsRead) //显示已读数据行数 st_written.text= String(u_pipe.RowsWritten) //显示已写数据行数 st_error.text= String(u_pipe.RowsInError) //显示出错数据行数 15.3数据管道编程实例

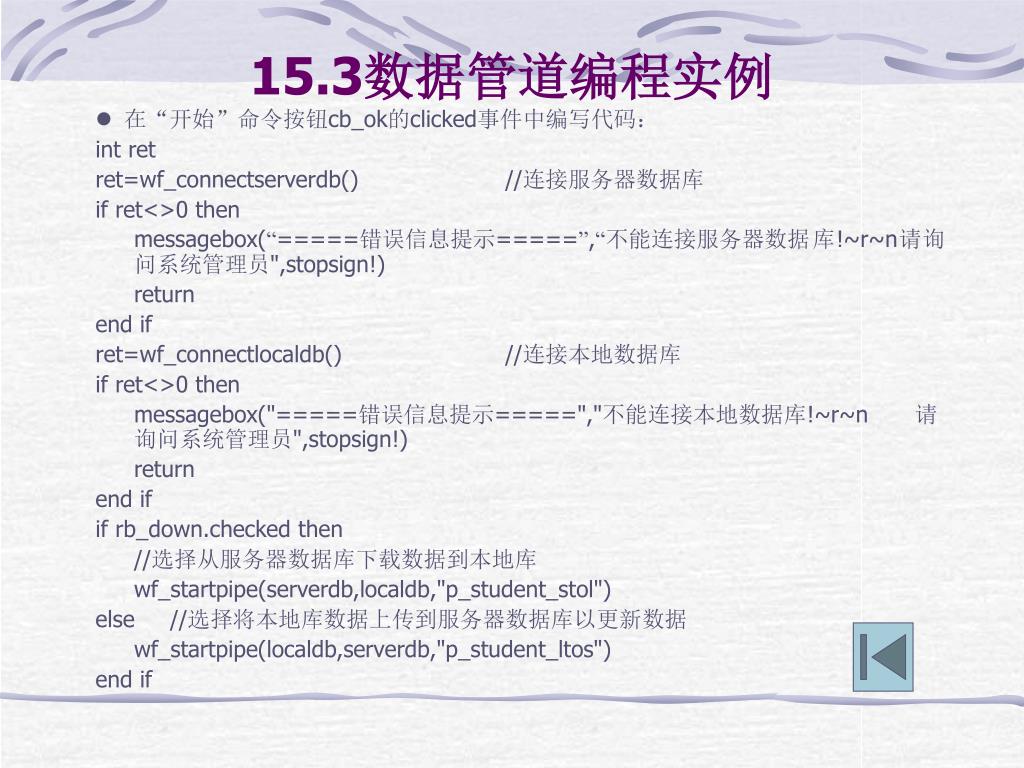

15.3数据管道编程实例 l在“开始”命令按钮cb_ok的clicked事件中编写代码： int ret ret=wf_connectserverdb() //连接服务器数据库 if ret<>0 then messagebox(“=====错误信息提示=====”,“不能连接服务器数据库!~r~n请询问系统管理员",stopsign!) return end if ret=wf_connectlocaldb() //连接本地数据库 if ret<>0 then messagebox("=====错误信息提示=====","不能连接本地数据库!~r~n 请询问系统管理员",stopsign!) return end if if rb_down.checked then //选择从服务器数据库下载数据到本地库 wf_startpipe(serverdb,localdb,"p_student_stol") else //选择将本地库数据上传到服务器数据库以更新数据 wf_startpipe(localdb,serverdb,"p_student_ltos") end if

第 15 章数据管道
