Presentation Transcript

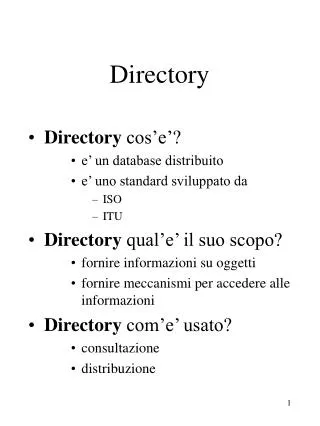

  1. Directory • Directory cos’e’? • e’ un database distribuito • e’ uno standard sviluppato da • ISO • ITU • Directory qual’e’ il suo scopo? • fornire informazioni su oggetti • fornire meccanismi per accedere alle informazioni • Directory com’e’ usato? • consultazione • distribuzione

  2. Directory • il Directory e’ un db distribuito • molte letture e poche scritture • aggiornamento nottetempo (*) • no rollback • ammesse inconsistenze • architettura di tipo gerarchico

  3. Directory • Per esempio: un directory puo’ contenere: • indirizzi e-mail, • user-authentication (login, passw) • network-security (access right), • sistemi in rete, • servizi in rete • Queste informazioni possono essere accessibili alle applicazioni Sw oppure possono essere visibili agli utenti.

  4. Directory - organizzazione - • Quattro aspetti: • aspetto informativo • descrive l’organizzazione dei dati • aspetto funzionale • descrive le interazioni tra i vari componenti del Directory • aspetto organizzativo • descrive la politica su cui si basano le relazioni tra le varie entità e le informazioni che esse gestiscono • aspetto sicurezza • evidenzia gli aspetti di autenticazione ed autorizzazione

  5. Aspetto informativo • DIB (Directory Information Base) Contiene tutte le informazioni su gli oggetti del Directory • Ogni oggetto è rappresentato da una entry • Ogni entry contiene un insieme di informazioni relative all'oggetto che rappresenta • le informazioni vengono descritte in termini di attributi dell’entry • ogni attributo è composto da un tipo e uno o più valori

  6. . . attributo attributo attributo attributo tipo valori . . . valore valore valore valore Aspetto informativo • Entry Attributo

  7. Aspetto informativo • Le entry sono organizzate sotto forma di albero: il Directory Information Tree (DIT) • Ogni entry del DIT è univocamente identificata dal suo DN (Distinguished Name) • Il DN di una entry si determina traversando il DIT a partire dalla entry root fino a raggiungere l’entry desiderata • Ogni entry ha anche associato un attributo con un singolo valore, chiamato RDN (RelativeDistinguished Name) • DN è la concatenazione degli RDN delle entry attraversate

  8. RDN RDN RDN

  9. Directory • Niente di trascendentale. • Molti usano fanno ricorso al directory senza neanche rendersene conto: • www.company.com • resolved via the Domain Name System • finger someone@host • email someone@host • host e’ risolto via DNS, poi someone e’ risolto localmente oppure attraverso directory di contesto piu’ ampio.

  10. Object Name : hosts Directory : org_dir.next.com. Owner : nishost.next.com. Group : admin.next.com. Access Rights : r---rmcdrmcdr--- Time to Live : 12:0:0 Creation Time : Tue Feb 2 18:39:43 1999 Mod. Time : Tue Feb 2 18:39:43 1999 Object Type : TABLE Table Type : hosts_tbl Number of Columns : 4 Character Separator : Search Path : Columns : [0] Name : cname Attributes : (SEARCHABLE, TEXTUAL DATA, CASE INSENSITIVE) Access Rights : ---------------- [1] Name : name Attributes : (SEARCHABLE, TEXTUAL DATA, CASE INSENSITIVE) Access Rights : ---------------- [2] Name : addr Attributes : (SEARCHABLE, TEXTUAL DATA, CASE INSENSITIVE) Access Rights : ---------------- [3] Name : comment Attributes : (TEXTUAL DATA) Access Rights : ----------------

  11. Object Name : passwd ………….. Object Type : TABLE Table Type : passwd_tbl …………….. Columns : [0] Name : name Attributes : (SEARCHABLE, TEXTUAL DATA, CASE SENSITIVE) Access Rights : r---rmcdrmcdr--- [1] Name : passwd Attributes : (TEXTUAL DATA) Access Rights : r---rmcdrmcdr--- [2] Name : uid Attributes : (SEARCHABLE, TEXTUAL DATA, CASE SENSITIVE) Access Rights : r---rmcdrmcdr--- [3] Name : gid Attributes : (TEXTUAL DATA) Access Rights : r---rmcdrmcdr--- [4] Name : gcos Attributes : (TEXTUAL DATA) Access Rights : r---rmcdrmcdr--- [5] Name : home Attributes : (TEXTUAL DATA) Access Rights : r---rmcdrmcdr--- [6] Name : shell Attributes : (TEXTUAL DATA) Access Rights : r---rmcdrmcdr---

  12. Directory- Architettura client-server - • X500 definisce il protocollo di accesso al directory (DAP) quando i client contattano i server • il client chiede e riceve risposte da uno o piu’server • il DAP che controlla la comunicazione client-server

  13. Directory- le componenti - • DirectoryUser Agent (DUA) • forniscefunzionalita’ standard chesupportano l’utente • nelle ricerche su uno o piu’ directory • nel recupero delle informazioni • nella presentazione dei risultati • comunica con il Directory per conto dell'utente e nasconde all'utente stesso i dettagli dell'organizzazione interna del Directory

  14. Directory- le componenti - • DirectorySystem Agent (DSA) • e’ il database dove le informazioni del directory sono memorizzate • db gerarchico • update giornaliero

  15. Directory- le componenti - • Directory Protocols • rappresentano le regole che governano la comunicazione tra • directory client (DUA) e uno o piu’ directory servers (DSA) • Directory Access Protocol (DAP), e’ usato per controllare la comunicazione tra DUA e DSA. • due o piu’ directory servers (DSA) • Directory system Protocol (DSP), fa si che l’utente possa accedere le informazioni nel directory senza sapere dove sono esse sono esattamente localizzate

  16. Directory Directory DSA request C DUA DSA A 2 1 reply 3 DSA 4 B Utente

  17. Aspetto organizzativo • “ descrive la politica su cui si basano le relazioni tra le varie entità e le informazioni che esse gestiscono” • definisce la mappatura delle porzioni di DIT sui DSA • definisce come i DSA possono essere visti dall’esterno

  18. Aspetto Sicurezza • politica di autenticazione definisce i meccanismi per identificare DSA e utenti • tre tipi di autenticazione • nessuna • accessi liberi • debole • accesso regolato da password criptata • forte • accesso regolato da coppie di chiavi pubblica/privata • il meccanismo più utilizzato: • access control list

  19. Access list: example • access to dn=".*, o=U of M, c=US" • by * search • access to dn=".*, c=US" • by * read • accesso in Read garantito alle entry del sottoalbero c=US, eccetto per per le entry nei sottoalberi • "o=University of Michigan, • c=US" subtree, • alle quali e’ garantito solo la Search

  20. X509 • X509 definisce lo standard del formato dei certificati (Chiavi pubbliche). • X.509 e’ una raccomandazione dell’ITU • I certificati X509 sono utilizzati per la costruzine del SSL (Secure Socket Layer)

  21. SSL • Secure Socket Layer • e’ un protocollo che fornisce sicurezza nelle comunicazioni su Internet. • Permette ad applicazioni client/server di comunicare in una modalita’ che previene • origliamento dei messaggi • manomissione dei messaggi • falsificazione dei messaggi

  22. SSL • Secure Socket Layer protocol e’ composto di 2 strati • SSL Record protocol • si occupa di incapsulare i livelli alti dello stack OSI • SSL Handshake protocol • permette al server ed al client di • autenticare l’un l’altro • negoziare algoritmi di encription e le chiavi criptate • prima ancora che l’application protocol trasmetta e riceva i dati.

  23. SSL • Secure Socket Layer protocol fornisce una comunicazione sicura, basata su 3 principi: • La connessione e’ privata: la cifratura dei messaggi e’ effettuata dopo il processo di Handshake. • l’identita’ degli interlocutori e’ autenticata usando il meccanismo di chiavi pubbliche/privata. • La connessione e’ affidabile: il trasporto dei messaggi include meccanismi di check di integrita’.

  24. SSL • Secure Sockets (SSL) are inserted at the transport layer

  25. Nome Chiave Pubblica Periodo di validità Identificativo della CA . . . Firma Elettronica della CA Certificati e Autorità di Certificazione (CA) • Le chiavi pubbliche sono distribuite sotto forma di certificati firmati da una Autorità di Certificazione (CA) • chi usa il certificato deve essere certo dell’autenticità della chiave pubblica della CA

  26. LDAP • Lightweight Directory Access Protocol, • LDAP e’ un protocollo per accedere alle informazioni dei directory • LDAP e’ basato sugli standard contenuti in X500 ma e’ significativamente piu’ semplice. • Contrariamente a X500 supporta TCP/IP. Necessario per accedere al mondo Internet. • Poiche’ e’ una semplificazione di X500 e’ anche detto X500-Lite. • Lavorando con TCP/IP permette una larghissima diffusione.

  27. Directory & X509* Cos’e’ LDAP * • LDAP - Lightweight Directory Access Protocol. • E’ uno standard Internet Database • E’ un modo di usare i database X.500 sullo stack TCP/I, rendendolo utilizzabile su Internet.
