גזירה ומעיכה בפינים

1. גזירה ומעיכהבפינים ערך: כהן שמואל תשס”א

2. חישוב לגזירה כוח הגזירה המאמץ בגזירה מאמץ מותר לגזירה שטח הגזירה מאמץ מתיחה מותר

3. חישוב למעיכה מעיכה היא דפורמציה הגורמת ללחיצה מקומית של הגוף. כוח המעיכה המאמץ במעיכה מאמץ מותר למעיכה שטח המעיכה מאמץ מתיחה מותר

4. בדיקות החוזק של פין רדיאלי (גזירה) • חלקי החיבור • מורכבים בהתאמה. • חיבור עמוס בכוח צירי סטטי. • בגלל הפעולה של כוח הצירי F הפין מוטרח לגזירה.

5. בדיקות החוזק של פין רדיאלי (מעיכה) בין פני הפין לבין דופן קדח המוט • חלקי החיבור • מורכבים בהתאמה. • חיבור עמוס בכוח צירי סטטי. • בגלל הפעולה של כוח הצירי F הפין מוטרח למעיכה בין דופן הפין לדופן הקדח במוט.

6. בדיקות החוזק של פין רדיאלי (מעיכה) בין פני הפין לבין דופן קדח של השרוול • חלקי החיבור • מורכבים בהתאמה. • חיבור עמוס בכוח צירי סטטי. • בגלל הפעולה של כוח הצירי F הפין מוטרח למעיכה בין דופן הפין לדופן הקדחים בשרוול.

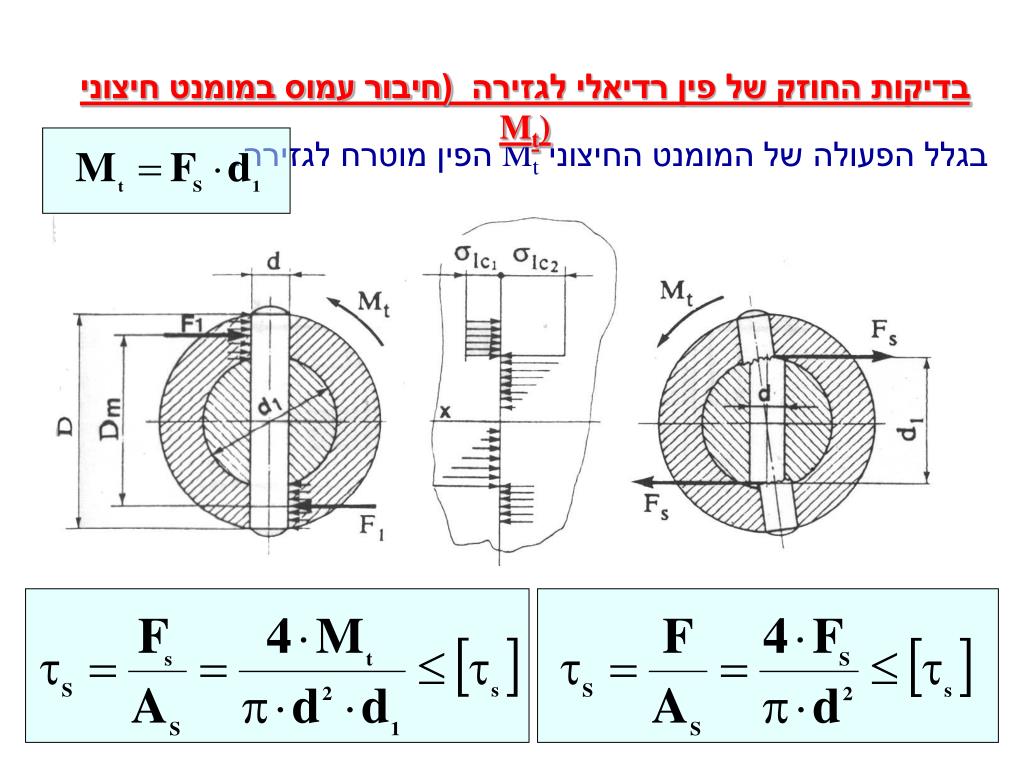

7. בדיקות החוזק של פין רדיאלי לגזירה (חיבור עמוס במומנט חיצוני Mt) בגלל הפעולה של המומנט החיצוני Mt הפין מוטרח לגזירה.

8. בדיקות החוזק של פין רדיאלי למעיכה (חיבור עמוס במומנט חיצוני Mt) בגלל הפעולה של המומנט החיצוני Mt הפין מוטרח למעיכה בין פני הפין לדפנות הקדח שבין הגל (או המוט) וטבור הגלגל (או השרוול)

9. בדיקות החוזק לגזירה של פין צירי בגלל הפעולה של המומנט החיצוני Mt הפין מוטרח לגזירה בדומה לשגם פריסת מאמצי המעיכה על פני הפין מהלך הגזירה של הפין

10. בדיקות החוזק למעיכה של פין צירי בגלל הפעולה של המומנט החיצוני Mt הפין מוטרח למעיכה בדומה לשגם פריסת מאמצי המעיכה על פני הפין מהלך הגזירה של הפין

11. תרגיל מס’ 1 באיור שלפניך מופיעים שתי שרשרות שעונים. הכוח המכסימלי המופעל ע”י היד הוא 100 ניוטון. המאמץ המותר לגזירה הוא: 80 מגפ”ס. באיזו שרשרת הפין דק יותר? נמק! א ב

12. תרגיל מס’ 2 הצירים של דלת בטחון צריכים לעמוד בפני עומס מירבי של F = 1.5 ton. חשב את : 1. קוטר הפין d. 2. עובי הצירים t. 3. רוחב הצירים b. המאמצים המותרים הם: א. למתיחה 150 מגפ”ס. ב. לגזירה 120 מגפ”ס. ג. למעיכה 250 מגפס.

13. תרגיל מס’ 3 הכוח F הפועל בסמך B. שווה ל-20000 ניוטון חשב את : 1. קבע קוטר הפין המינימלי d. 2. קבע את קוטר מוט הבוכנה המינימלי d1 המאמצים המותרים הם: א. למתיחה 150 מגפ”ס. ב. לגזירה 120 מגפ”ס. ג. למעיכה 250 מגפס.

14. F F תרגיל מס’ 4 באיור שלפניך מתואר תותב המחבר שני גלים בעזרת שני פינים. דרוש: בדוק את הפין למאמצי גזירה ומעיכה. נתונים: קוטר הגלים: d1 = 35 mm קוטר הפין: d = 8 mm הכוח: F = 2700 N

15. תרגיל מס’ 5 באיור מתואר גל (1), תותב (2) ופין (3) המחבר ביניהם. הגל מעביר מומנט, וכתוצאה מכך הפין מוטרח לגזירה בשני חתכיו. דרוש: א. חשב את הקוטר המינימלי הדרוש. ב. בדוק את הפין למעיכה. נתונים המאמצים המותרים של חומר הפין St50 : מכניקה הנדסית , קיץ תשנ”ג - 838205

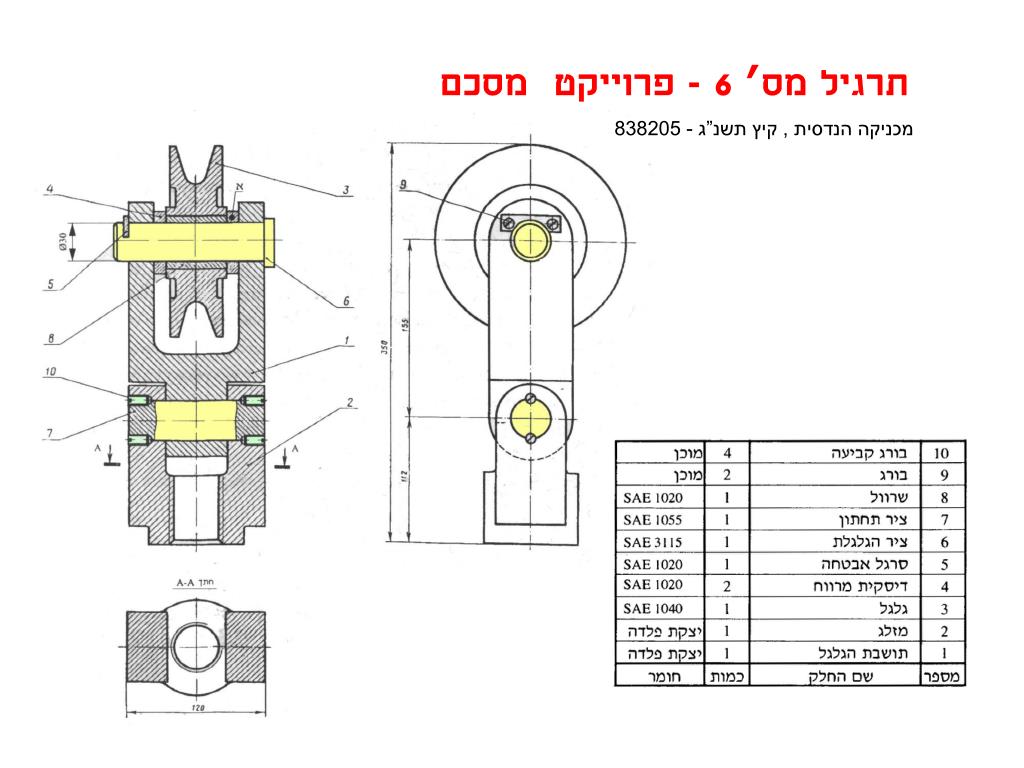

16. תרגיל מס’ 6 - פרוייקט מסכם מכניקה הנדסית , קיץ תשנ”ג - 838205

17. שאלות להבנת סרטוט ההרכבה עיין בסרטוט ההרכבה ובטבלת החלקים וענה על השאלות הבאות: 1. כמה חלקים מסוגו של חלק מס (9) קיימים בהרכבה, ומה תפקידם? 2. כיצד מבטיחים שציר הגלגלת (6) לא ייצא מהגוף? ציין את החלקים העוזרים בכך. 3. מה תפקידו של חלק (10), כמה חלקים כאלה קיימים בהרכבה? 4. האם קיימת אפשרות תנועה בין חלק (1) לחלק (2) ? נמק תשובתך! 5. מהו החלק המסומן באות א’? מה תפקידו, כמה חלקים כאלה קיימים בהרכבה? 6. מאיזה חומר עשוי חלק (8) ומדוע? 7. איזה חומר לדעתך קשה יותר? של חלק (8) או חלק (6) ?נמק! 8. אילו סוגי חתכים קיימים בסרטוט ההרכבה? 9. מדוע יש צורך בחלק מס’ (2)? נמק! 10. אילו מידות ניתנו בסרטוט ההרכבה ומדוע? 11. סרטט ביד חופשית את חלק מס’ (1) בהיטלים ובמבטים הדרושים להבנת מבנה החלק. 12. הוסף לסרטוט קווי מידה עבור המשטחים של חלק (1) הבאים במגע עם חלקים אחרים. 13. מהו סוג האפיצות (מרווח, מעבר, או מדחק) בין חלקים (5) ו- (6) ובין חלקים (1) ו- (7)? נמק!

18. t חלק ב: שאלת חישוב פין חלק (7) מחבר את חלקים(2) ו- (1), המאמצים הנוצרים בפין הם של גזירה ומעיכה. הכוח המכסימלי שהחיבור יכול לעמוד בו משיקולי חוזק הפין הוא F=20000N . דרוש: א. חשב את קוטר הפין המינימלי שהחיבור יכול לעמוד בו. ב. חשב את המידה t המאמצים המותרים של חומר הפין:
