作业解析 1

作业解析 1. 已知： 圆柱体承受轴向拉伸，已知 F 、 l 、 d 以及材料弹性常数 E 、。试用功的互等定理，求圆柱体的体积改变量。. 作业解析 1. 解： 1 、 建立与所求位移的系统（称为系统 1 ）相关的系统（称为系统 2 ）。 系统 2 －长度和直径与系统 1 中完全相同的圆柱体，承受静水压力 q 。. 2 、 以系统 1 所要求的体积改变作为系统 2 的广义位移，系统 2 的静水压力作为与之对应的广义力 以系统 2 上下两个端面的相对位移作为系统 1 的广义位移，系统 1 的载荷 F 作为与之对应的广义力。. 作业解析 1.

teneil
Download Presentation

作业解析 1

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 作业解析1 已知：圆柱体承受轴向拉伸，已知F、l、d以及材料弹性常数E、。试用功的互等定理，求圆柱体的体积改变量。

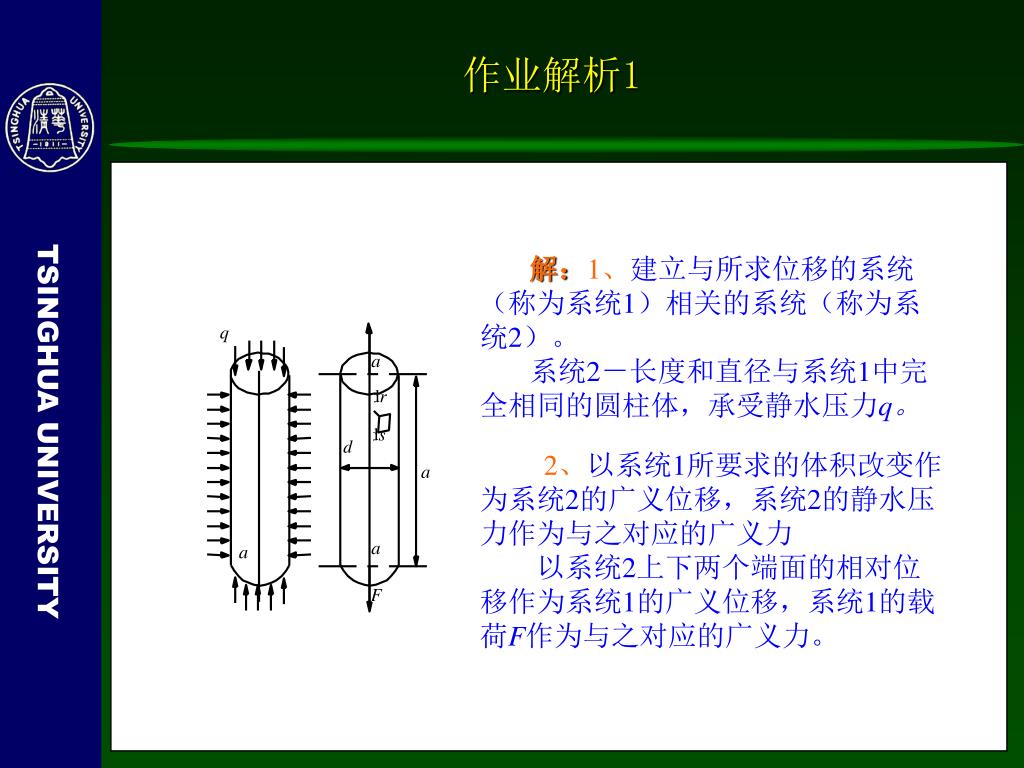

  2. 作业解析1 解：1、建立与所求位移的系统（称为系统1）相关的系统（称为系统2）。 系统2－长度和直径与系统1中完全相同的圆柱体，承受静水压力q。 2、以系统1所要求的体积改变作为系统2的广义位移，系统2的静水压力作为与之对应的广义力 以系统2上下两个端面的相对位移作为系统1的广义位移，系统1的载荷F作为与之对应的广义力。

  3. 作业解析1 解：3、应用功的互等定理 －系统1在F力作用下的体积改变梁； －系统2在静水压力q作用下的轴向变形梁。

  4. 作业解析1 解：4、计算圆柱体在静水压力作用下的轴向变形量 圆柱体在静水压力作用下其上各点均处于三向等压应力状态,因此，其轴向应变为

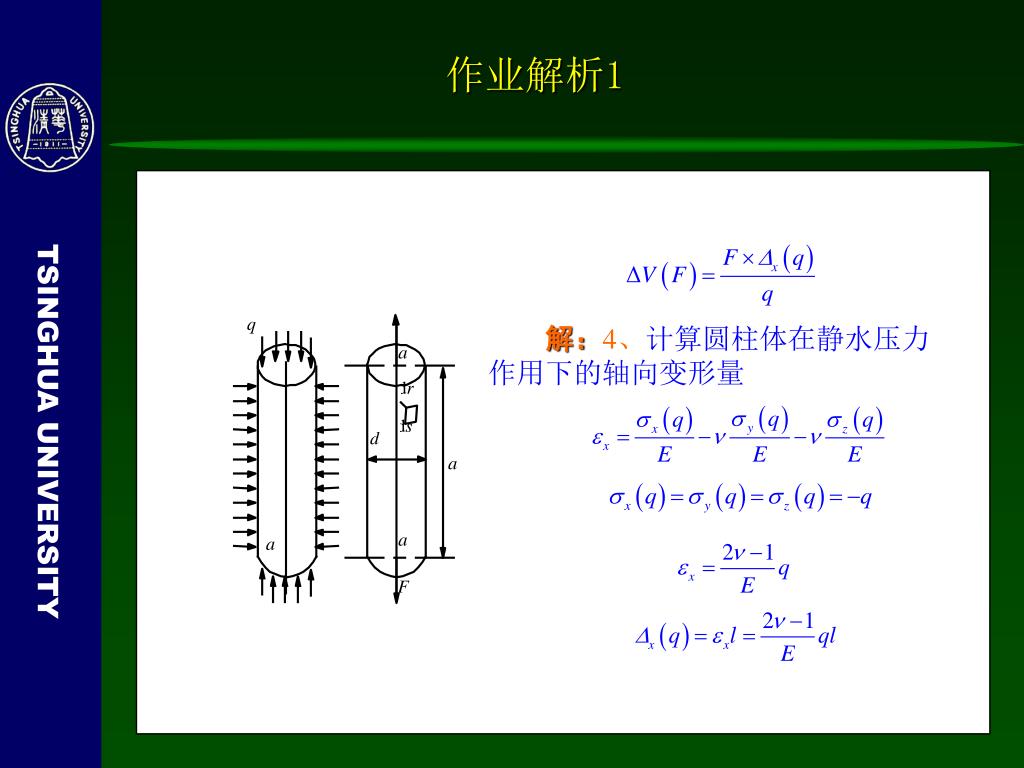

  5. 作业解析1 解：4、计算圆柱体在静水压力作用下的轴向变形量

  6. 作业解析1 解：4、计算圆柱体在静水压力作用下的轴向变形量
