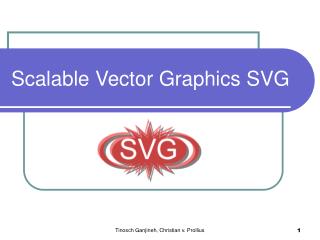

  1. Scalable Vector Graphics SVG Tinosch Ganjineh, Christian v. Prollius

  2. Table of Content • Concepts • Document Structure • Basic Shapes • Filling and Stroking • Gradients • Filter Effects • Animation Tinosch Ganjineh

  3. Scalable Vector Graphics SVG • Auszeichnungssprache zur Beschreibung von zweidimensionalen Vektor Grafiken • Scalable • SVG ist nicht abhängig von festen Bildgrößen • Vector • Geometrische Objekte (Linien, Kurven) anstatt pixelorientierte Rasterformate  Flexibilität • Graphics • In XML sonst nur rudimentäre Grafikunterstüzung (z.B <img> aus html) Tinosch Ganjineh

  4. Was kann SVG ? • SVG kombiniert verschiedene Grafikobjektarten: • Vektorgrafikformen, Bilder und Text (Fonts). • Graphische Textelemente von Crawlern erfassbar • Zoomen ohne Qualitätsverlust möglich • Clientseitige Anwendung von Filtern (Rastereffekte) • SVG kann dynamisch sein (Animationen) • Als XML Instanz verfügt SVG über ein Document Object Model (DOM) •  Scriptgesteuerte Interaktionen möglich • Grafische Objekte können gruppiert, gestaltet, transformiert und zusammengesetzt werden. Tinosch Ganjineh

  5. Wie betrachtet man SVG? • Web Browser : • Einzig Mozilla beinhalten native Unterstüzung • Plugins : • Z.B. SVG Viewer von Adobe • SVG Browser : • SVGView aus dem Apache Batik SVG Project Tinosch Ganjineh

  6. SVG Details • MIME-Typ ist "image/svg+xml" (s. [ RFC3023 ]) • Empfohlende Dateiendungen : • Platform indenpendent : “*.svg“ ; “*.svgz“ • Macintosh : “*.svg “ ; “*.svgz“ • SVG Namespace: http://www.w3.org/2000/svg • System Identifier: www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd • Document Type Definition für ein SVG Dokument Tinosch Ganjineh

  7. Wie nutzt man SVG ? • Alleinstehende SVG-Web Seite • Unter Angabe des MIME Types : “image/svg+xml“ • Einbetten durch Verweis auf SVG-Dokument • HTML / XHTML Tags : <img>, <object>, <applet> • Link mit dem HTML Element ‘a‘ • Unterstützung von • CSS2 (Cascading Style Sheets) • XSL (Extensible Stylesheet Language) • Inline in einer XHTML Seite (SVG Dokumentfragment) Tinosch Ganjineh

  8. SVG Dokument Fragment • Belibige Anzahl von SVG Elementen innerhalb eines `svg` Elements bilden ein SVG Dokument Fragment • Empty : kein Inhalt im `svg` Element • Simple : einzelne Grafik Elemente (z.B. rect) • Komplex : Verschachtelung von Container/Grafik Elementen • als eigenständige Ressource oder Datei, bildet es ein SVG Dokument • kann in ein XML Dokument integriert sein Tinosch Ganjineh

  9. SVG Dokument Struktur Hier : Eingebettet in ein parent XML Dokument Tinosch Ganjineh

  10. Das `svg` Element <!ENTITY % svgExt "" > <!ELEMENT svg ( desc | title | metadata | defs | path | text | rect | circle | ellipse | line | polyline | polygon | use | image | svg | g | view |switch | a | altGlyphDef | script |style | symbol | marker | clipPath | mask | linearGradient | set | radialGradient | pattern | filter | cursor | font | animate | animateMotion | animateColor| animateTransform | color-profile | font-face %ceExt;%svgExt;)* > Tinosch Ganjineh

  11. Das `svg` Element <!ATTLIST svg xmlns CDATA #FIXED "http://www.w3.org/2000/svg" %stdAttrs; externalResourcesRequired %Boolean; #IMPLIED class %ClassList; #IMPLIED style %StyleSheet; #IMPLIED zoomAndPan (disable | magnify) 'magnify' %graphicsElementEvents; %documentEvents; version%Number; #FIXED "1.0" x%Coordinate; #IMPLIED y%Coordinate; #IMPLIED width%Length; #IMPLIED height%Length; #IMPLIED contentScriptType %ContentType; "text/ecmascript" contentStyleType %ContentType; "text/css" > Tinosch Ganjineh

  12. Basic Shapes (1) Rechteck <svg width="12cm" height="4cm" viewBox="0 0 1200 400" xmlns="http://www.w3.org/2000/svg" <rect x="1" y="1" width="1198" height="398„ fill="none" stroke="blue" stroke-width="2"/> <rect x="400" y="100" width="400" height="200„ fill="yellow" stroke="navy" stroke-width="10" /> </svg>

  13. Basic Shapes (2) Kreis <circle cx="600" cy="200" r="100" fill="red" stroke="blue" stroke-width="10" />

  14. Basic Shapes (3) Ellipse <g transform="translate(300 200)"> <ellipse rx="250" ry="100“ fill="red" /> </g> <ellipse transform="translate(900 200) rotate(-30)" rx="250" ry="100" fill="none" stroke="blue" stroke-width="20" />

  15. Basic Shapes (4) Linie <g stroke="green" > <line x1="100" y1="300" x2="300" y2="100“ stroke-width="5" /> <line x1="300" y1="300" x2="500" y2="100“ stroke-width="10" /> <line x1="500" y1="300" x2="700" y2="100" stroke-width="15" /> <line x1="700" y1="300" x2="900" y2="100" stroke-width="20" /> <line x1="900" y1="300" x2="1100" y2="100“ stroke-width="25" /> </g>

  16. Basic Shapes (5) Polyline <polyline fill="none" stroke="blue" stroke-width="10" points="50,375 150,375 150,325 250,325 250,375 350,375 350,250 450,250 450,375 550,375 550,175 650,175 650,375 750,375 750,100 850,100 850,375 950,375 950,25 1050,25 1050,375 1150,375" />

  17. Basic Shapes (6) Polygon <polygon fill="red" stroke="blue" stroke-width="10" points="350,75 379,161 469,161 397,215 423,301 350,250 277,301 303,215 231,161 321,161" /> <polygon fill="lime" stroke="blue" stroke-width="10" points="850,75 958,137.5 958,262.5 850,325 742,262.6 742,137.5" />

  18. Properties (Filling) • fill : Füllt grafisches oder textuelles Element mit Farbe • fill-rule : Beschreibt das „Innen“ und das „Außen“ einer Form • evenodd • nonzero

  19. Properties (Stroke) • stroke : Zeichnet einen Rahmen um ein grafisches oder textuelles Element • stroke-width : Rahmendicke • stroke-linecap : Form des Rahmens

  20. Gradienten … <linearGradient id="MyGradient"> <stop offset = " 5%" stop-color = " #F60" /> <stop offset = "95%" stop-color = "#FF6" /> </linearGradient> … Tinosch Ganjineh

  21. Filter Effekte • Vorteile : • Variable (ein Bild - verschiedene Filter) • Ursprungsgrafik bleibt unverändert • Clientseitige Anwendung von Filtern  kurze Übertragungsraten Tinosch Ganjineh

  22. Kombination von Filtern • Das ‘filter‘ Element, kann eine Menge an Filter Primitiven als Kindelemente besitzen • Jedes hat genau eine Funktion damit eine Ausgabe • Ausführung einzelner kann hintereinander erfolgen • Am Beispiel : QuellgrafikZielgrafik  Dazu sind sechs Filter (Schritte) notwendig … Tinosch Ganjineh

  23. Step 1 : “Gaussian Blur“ <filter id="MyFilter" x="0" y="0" width="200" height="120"> <feGaussianBlur in="SourceAlpha" stdDeviation="4" result="blur"/> Erläuterung : Das Filterprimitiv nimmt den alphachannel der Quellgrafik und speichert das Resultat (verwischt) in dem Puffer “blur“ Tinosch Ganjineh

  24. Step 2 : “Offset“ <feOffset in="blur" dx="4" dy="4" result="offsetBlur"/> Erläuterung : Die Eingabe (“blur“) wird lediglich um 4 Schritte in positiver x- und y-Richtung verschoben. Tinosch Ganjineh

  25. Step 3 : “Specular Lighting“ <feSpecularLighting in = "blur" surfaceScale = “5" specularConstant = „0.75" specularExponent = "20" lighting-color = "#bbbbbb" result = "specOut"> <fePointLight x="-5000" y="-10000" z="20000"/> </feSpecularLighting> Erläuterung : Als Eingabe wird der Puffer “blur“ als Hochebene eingesetzt und eine punktförmige Lichtquelle bewirkt einen reflektierenden Schatteneffekt, der in dem Puffer “specOut“ gespeichert wird. Tinosch Ganjineh

  26. Step 4 : “Composite“ <feComposite in="specOut" in2="SourceAlpha" operator="in" result="specOut"/> Erläuterung : Das Filterprimitiv Composite verwendet die Ursprungsgrafik als Schablone um die Umrisse des Puffers “specOut“ durch beschneiden denen der Eingangsgrafik anzupassen. Die resultierende Grafik überschreibt anschliessend “specOut“. Tinosch Ganjineh

  27. Step 5 : “Composite“ <feComposite in="SourceGraphic" in2="specOut" operator="arithmetic" k1="0" k2="1" k3="1" k4="0" result="litPaint"/> Erläuterung : Hier bildet das Filterprimitiv Composite die Überlagerung der Eingangsgrafik mit dem Resultat des 3. Filters, und speichert das Resultat in “litPaint“. Tinosch Ganjineh

  28. Step 6 : “Merge“ <feMerge> <feMergeNode in="offsetBlur"/> <feMergeNode in="litPaint"/> </feMerge> </filter> Erläuterung : Hier werden die Resultate des 2. und des 5. Schritts zusammengefürt. Übersicht und Einzelheiten der Filterprimitiven : http://www.adobe.com/svg/basics/filtereffects2.html Tinosch Ganjineh

  29. Animation

  30. Animation (Rechteck) <rect id="RectElement" x="300" y="100" width="300" height="100" fill="rgb(255,255,0)" > <animate attributeName="x" attributeType="XML„ begin="0s" dur="9s" fill="freeze" from="300" to="0" /> <animate attributeName="y" attributeType="XML" begin="0s" dur="9s" fill="freeze" from="100" to="0" /> <animate attributeName="width" attributeType="XML" begin="0s" dur="9s" fill="freeze" from="300" to="800" /> <animate attributeName="height" attributeType="XML" begin="0s" dur="9s" fill="freeze" from="100" to="300" /> </rect>

  31. Animation (Schrift) <text id="TextElement" x="0" y="0“ font-family="Verdana" font-size="35.27" visibility="hidden" >It's alive! <set attributeName="visibility" attributeType="CSS" to="visible“ begin="3s" dur="6s" fill="freeze" /> <animateMotion path="M 0 0 L 100 100" begin="3s" dur="6s" fill="freeze" /> <animateColor attributeName="fill" attributeType="CSS“ from="rgb(0,0,255)" to="rgb(128,0,0)“ begin="3s" dur="6s" fill="freeze" />

  32. Animation (Schrift) <animateTransform attributeName="transform" attributeType="XML“ type="rotate" from="-30" to="0" begin="3s" dur="6s" fill="freeze" /> <animateTransform attributeName="transform" attributeType="XML" type="scale" from="1" to="3" additive="sum“ begin="3s" dur="6s" fill="freeze" /> </text>

  33. Danke ! Mehr Informationen http://www.w3.org/TR/SVG/ Tinosch Ganjineh
