KURVA SINUSOIDA

KURVA SINUSOIDA. Bentuk umum :. v = v m cos( ωt + θ ). Contoh bentuk gelombang sinusoida :. 5cost : 0 π/2 π 3π/2 2π 5π/2 3π 7π/2 4π θ. A. 5. -5. 5cos4t : 0 π/8 π/4 3π/8 π/2 5π/8 3π/4 7π/8 π θ. 5. -5.

teagan-obrien
Download Presentation

KURVA SINUSOIDA

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

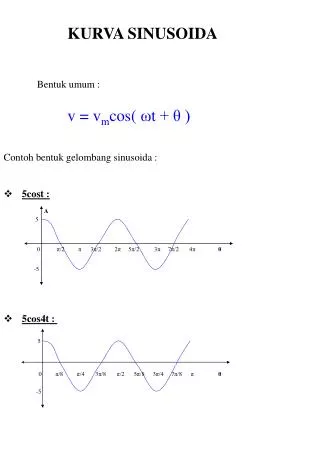

  1. KURVA SINUSOIDA Bentuk umum : v = vmcos( ωt + θ ) Contoh bentuk gelombang sinusoida : • 5cost : • 0π/2 π3π/2 2π5π/2 3π7π/2 4π θ A 5 -5 • 5cos4t : • 0π/8π/43π/8π/25π/8 3π/47π/8 π θ 5 -5

  2. 5cos(4t+450) : A 5cos(4t+450) 5cos4t 5 -π/4 -π/8 0 π/8 π/43π/8 π/25π/8 3π/47π/8π θ -5 • 5sint : A 5cost 5sint=5cos(t-900) 5 0π/2 π3π/2 2π5π/2 3π7π/2 4π θ 5 -5 • 5sin(4t+450) : A 5cos4t 5sin(4t+450) = 5cos(4t-450) 5 -π/4 -π/8 0 π/8 π/43π/8 π/25π/8 3π/47π/8 π θ -5

  3. RANGKAIAN DASAR AC TUJUAN PERKULIAHAN 1. Dapat mempelajari karakteristik impedansi dari rangkaian R-L-C. 2. Dapat mempelajari hubungan antara resistansi, reaktansi, impedansi dan sudut fase TEORI Resistansi total pada jaringan listrik arus bolak-balik AC dari sebuah rangkaian disebut dengan impedansi Z. Dengan menggunakan aplikasi dari hukum Ohm yang diterapkan pada rangkaian arus bolak-balik AC, didapat bahwa : V = I • Z I = V / Z Z= V / I A. R-L-C SERI

  4. Nilai impedansi dari R-L-C seri adalah : Z = R + j( XL – XC ) • dengan magnitudo impedansi total dan sudut fase : Z = |Z| θ dimana nilai dari XL adalah dan nilai dari XC adalah Diagram impedansi, yaitu hubungan antara R, XL dan XC :

  5. B. R-L-C PARALEL Gambar Rangkaian R-L-C Paralel • Nilai impedansi dari hanya rangkaian R-L paralel : atau • Nilai impedansi dari hanya rangkaian R-C paralel : atau

  6. impedansi total rangkaian R-L-C paralel dapat diselesaikan • dengan menyelesaikan terlebih dahulu komponen induktif • dan kapasitif yang dimisalkan dengan Z1 : Maka impedansi total rangkaian R-L-C paralel adalah:
