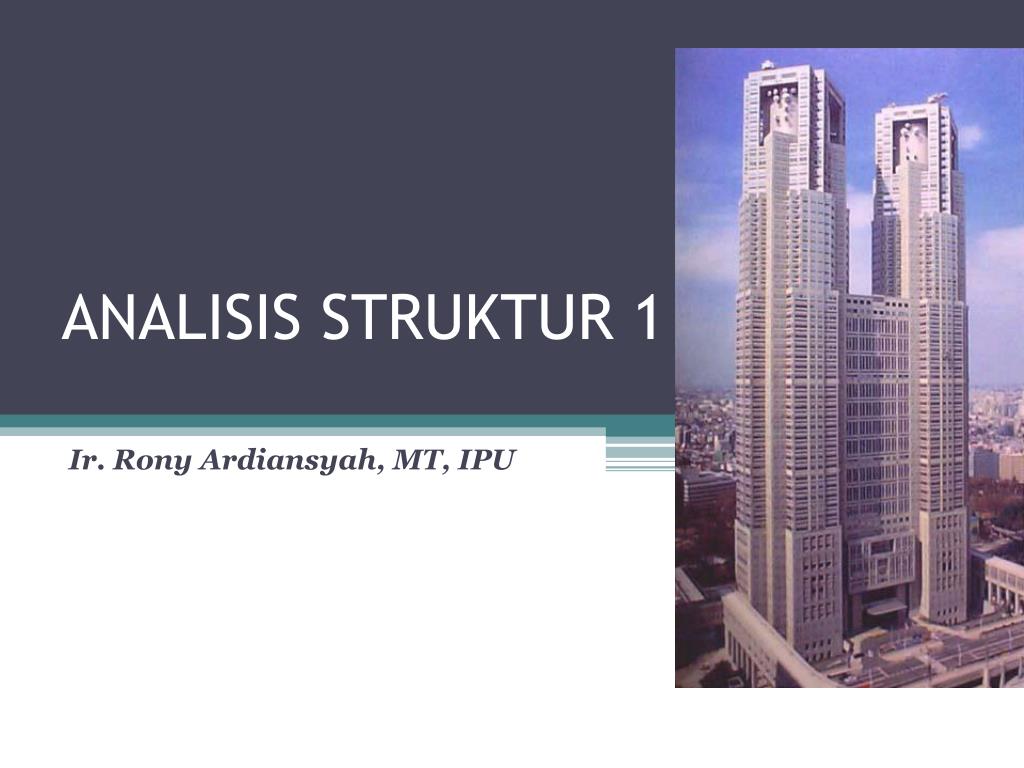

  1. ANALISIS STRUKTUR 1 Ir. Rony Ardiansyah, MT, IPU

  2. Pada saat penurunan balok girder ini terjadi ketidak seimbangan, sehingga akhirnya balok terguling & menyandar membebani pada balok ke 5. Akibat dari gaya lateral yang timbul, akhirnya balok ke 5 juga terguling menyandar ke balok 4, demikian seterusnya. Karena balok 1 tidak ada sandaran, maka berakibat balok secara keseluruhan jatuh ke laut dan patah.

  3. GAYA (Force) • Titik Tangkap (point of application) • Besar Gaya (panjang vektor) • Garis kerja (line of action) • Gaya coplanar • Gaya concuren • Gaya kolinear (colinear force)

  4. Coplanar Force

  5. Non Coplanar Force

  6. F2.Cos R2= (F1+F2Cos)2 + (F2Sin)2 R2= F12 + 2F1F2Cos + F22 Cos2  + F22Sin2 R2= F12 + F22 (Cos2 + Sin2) + 2 F1 F2 Cos  R2= F12 + F22 + 2F1 F2Cos MENENTUKAN RESULTAN (Dua Buah Gaya)

  7. Torsi (twist) atau momen puntir adalah momen yang bekerja terhadap sumbu longitudinal balok/elemen struktur.Torsi dapat terjadi karena adanya beban eksentrik yang bekerja pada balok tersebut.Selain itu,pada umumnya torsi dijumpai pada balok lengkung atau elemen struktur portal pada ruang. Torsi kompatibilitas = Momen torsi yang timbul karena komptabilitas deformasi antara elemen-elemen struktur yang bertemu pada sambungan, seperti gambar dibawah. .

  8. Torsi keseimbangan = momen torsi yang timbul karena dibutuhkan untuk keseimbangan struktur, seperti terlihat pada gambar diatas,dari gambar (a) sampai gambar (d).

  9. REAKSI & PERLETAKAN Saya waktu pertama belajar dulu sempat bingung, yang namanya rol atau sendi itu aktualnya “makhluk”-nya bagaimana sih? dan sayangnya memang kadang2 tidak semua dosen merasa perlu untuk mengilustrasikan kepada mahasiswa bentuk nyata dari pemodelan itu..

  10. vertikal Roll atau Geser, dapat memberikan reaksi vertikal

  11. Jenis-jenis perletakan :1. Sendi, dapat memberikan reaksi vertikal dan horizontal Sendi, dapat memberikan reaksi vertikal dan horizontal

  12. , horizontal dan momen Jepit, dapat memberikan reaksi vertikal, horizontal dan momen

  13. tumpuan sendi (tradisionil)

  14. sendi dengan elastomer

  15. Cantilever Beam

  16. Bending Moment

  17. Shear Stress point load

  18. Cantilever Retaining Wall

  19. Syarat 2 Keseimbangan

  20. Uniform load

  21. Shearing Force Diagram SFD Bending moment Diagram (BMD) Normal Force Diagram (NFD)

  22. Shearing Force Diagram SFD Bending moment Diagram (BMD)
