  1. 青少年《电子通》“闪闪红星”电路制作上海青少年《电子通》教研中心2004年11月青少年《电子通》“闪闪红星”电路制作上海青少年《电子通》教研中心2004年11月

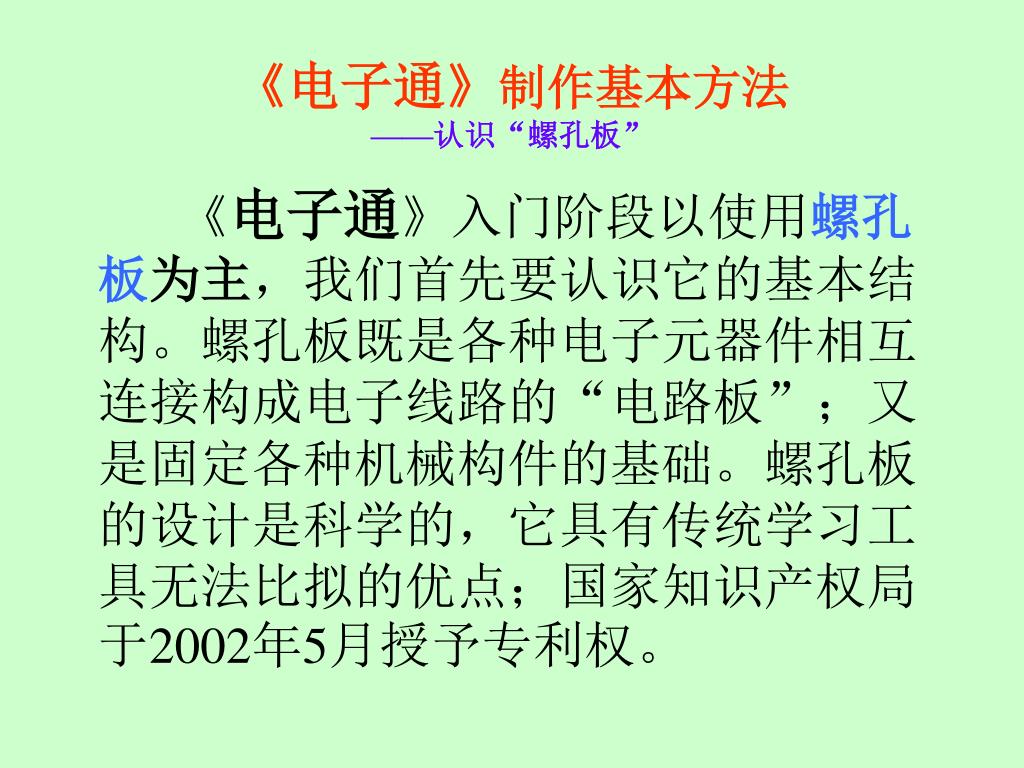

  2. 《电子通》制作基本方法——认识“螺孔板” 《电子通》入门阶段以使用螺孔板为主，我们首先要认识它的基本结构。螺孔板既是各种电子元器件相互连接构成电子线路的“电路板”；又是固定各种机械构件的基础。螺孔板的设计是科学的，它具有传统学习工具无法比拟的优点；国家知识产权局于2002年5月授予专利权。

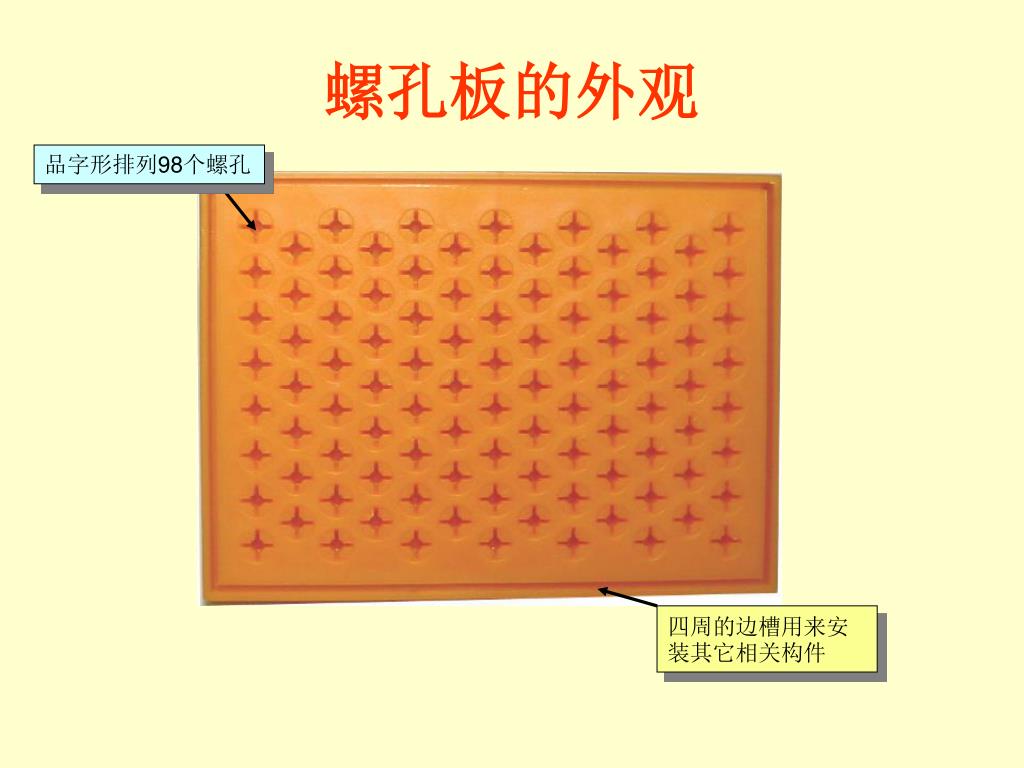

  3. 螺孔板的外观 品字形排列98个螺孔 四周的边槽用来安装其它相关构件

  4. 螺孔的基本结构 • 图1是一个螺孔的正视图，图2是它A－A方向的剖面图；从正面看到的四条槽，向里面其实是四个倒立的正三角形，其中各有一条直角边向中间的螺孔“开通”，它们的四条斜边通到距离螺孔深度三分之一的地方

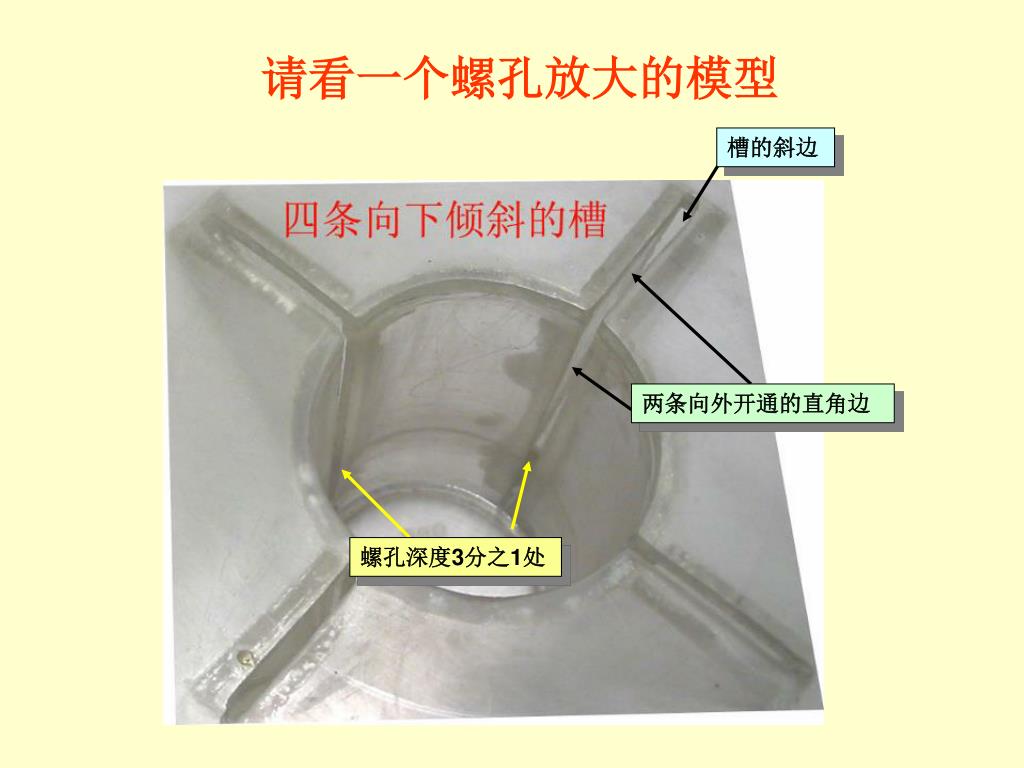

  5. 请看一个螺孔放大的模型 槽的斜边 两条向外开通的直角边 螺孔深度3分之1处

  6. 螺孔接线的基本方法 我们将在以下“闪闪红星”电路制作中进一步了解螺孔接线的要领和诀窍

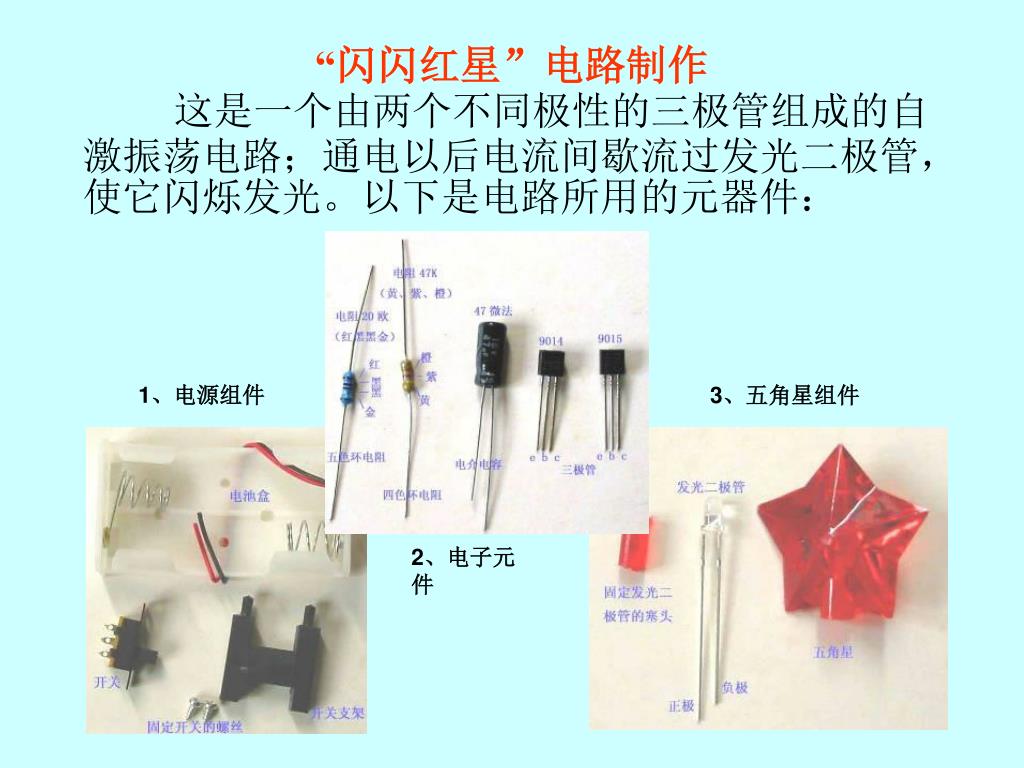

  7. “闪闪红星”电路制作 这是一个由两个不同极性的三极管组成的自激振荡电路；通电以后电流间歇流过发光二极管，使它闪烁发光。以下是电路所用的元器件： 1、电源组件 3、五角星组件 2、电子元件

  8. 学习电子信息技术，读图纸和识器件是两项基本技能，希望大家认真对待。学习电子信息技术，读图纸和识器件是两项基本技能，希望大家认真对待。 PNP三极管 电阻 NPN三极管 电容 发光二极管 五角星实际装配时可以用后面讲述的方法

  9. 固定电池盒 两只固定螺丝的位置如图所示，前面要留出安装开关的空挡。 红色引线：电源正极 黑色引线：电源负极 ＋ － 开关安装位置 固定螺丝 开关怎样组装？请看下一页

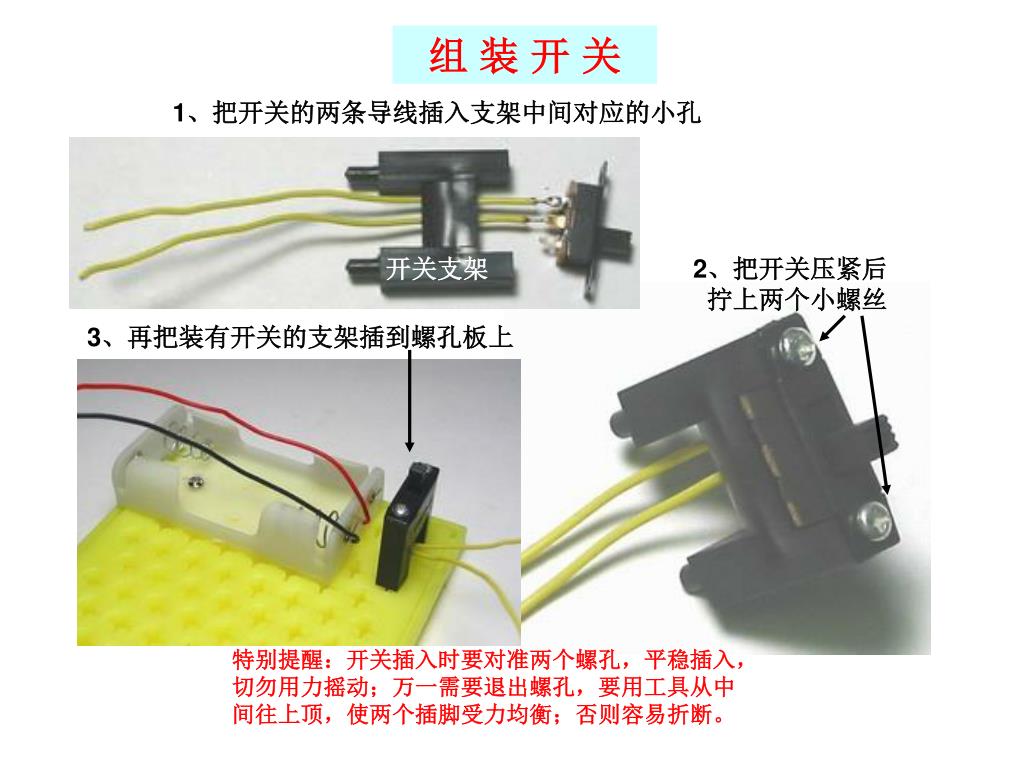

  10. 组 装 开 关 1、把开关的两条导线插入支架中间对应的小孔 开关支架 2、把开关压紧后 拧上两个小螺丝 3、再把装有开关的支架插到螺孔板上 特别提醒：开关插入时要对准两个螺孔，平稳插入，切勿用力摇动；万一需要退出螺孔，要用工具从中间往上顶，使两个插脚受力均衡；否则容易折断。

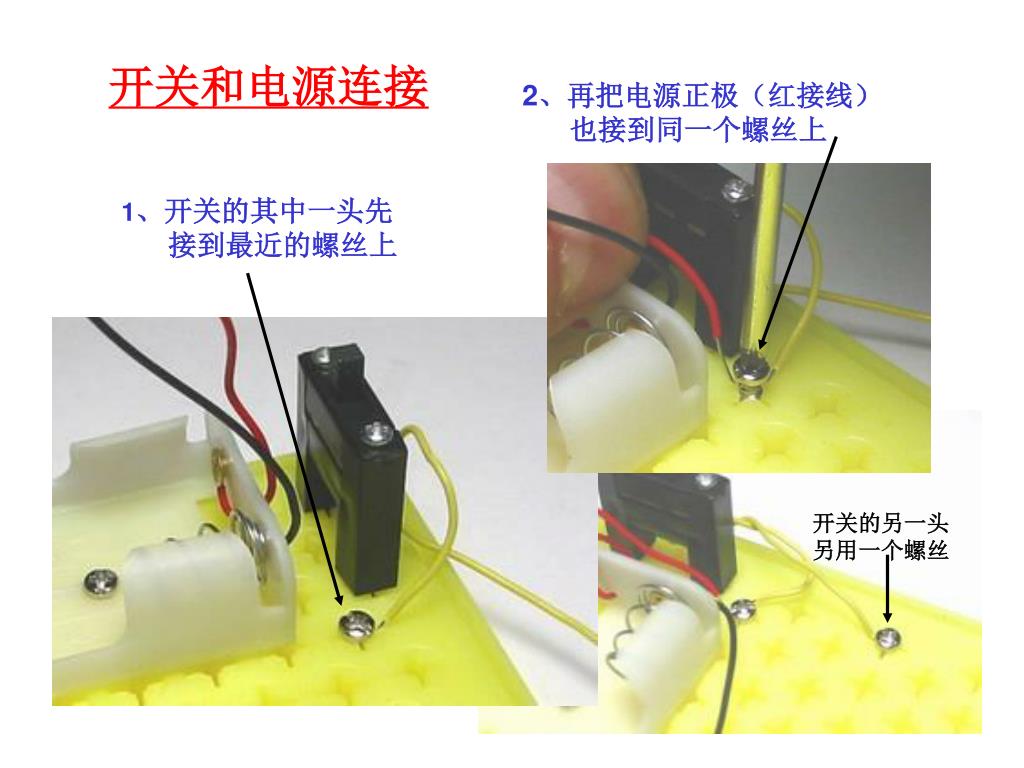

  11. 开关和电源连接 2、再把电源正极（红接线） 也接到同一个螺丝上 1、开关的其中一头先 接到最近的螺丝上 开关的另一头另用一个螺丝

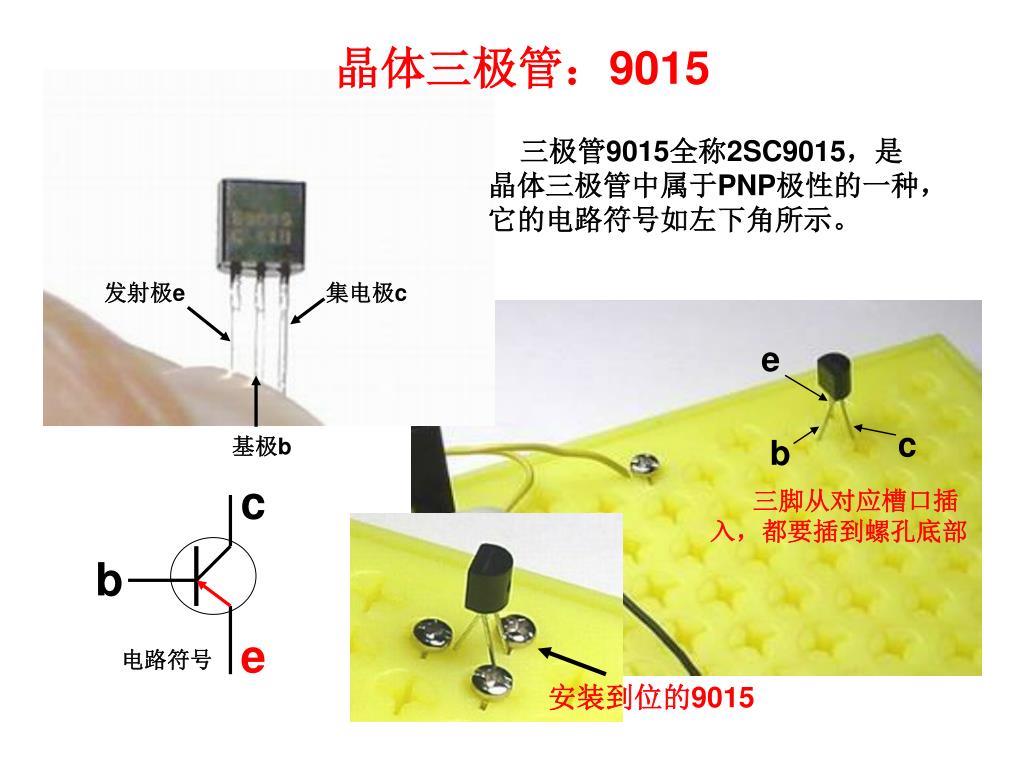

  12. 晶体三极管：9015 三极管9015全称2SC9015，是晶体三极管中属于PNP极性的一种，它的电路符号如左下角所示。 发射极e 集电极c e c b 基极b c 三脚从对应槽口插入，都要插到螺孔底部 b e 电路符号 安装到位的9015

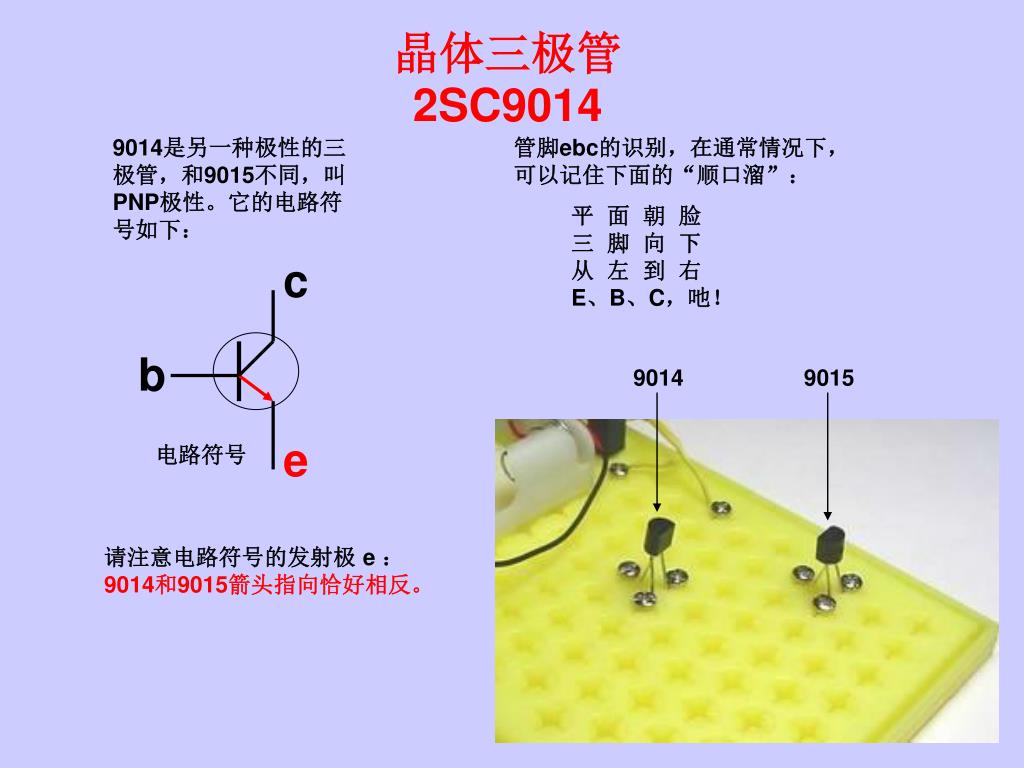

  13. 晶体三极管2SC9014 9014是另一种极性的三极管，和9015不同，叫PNP极性。它的电路符号如下： 管脚ebc的识别，在通常情况下，可以记住下面的“顺口溜”： 平 面 朝 脸 三 脚 向 下 从 左 到 右E、B、C，吔！ c b 9014 9015 e 电路符号 请注意电路符号的发射极 e ：9014和9015箭头指向恰好相反。

  14. 安装元件引脚 左手帮忙使它插到底部 有利连接可靠

  15. 重复强调 螺孔连接电路，接触导通的好坏，关键是前面提到的两句话：第一：要斜插——不管是元件引脚还是导线，都要斜插进入螺孔；第二：插到底——只有插到底，拧紧螺丝后才能使电路良好导通。

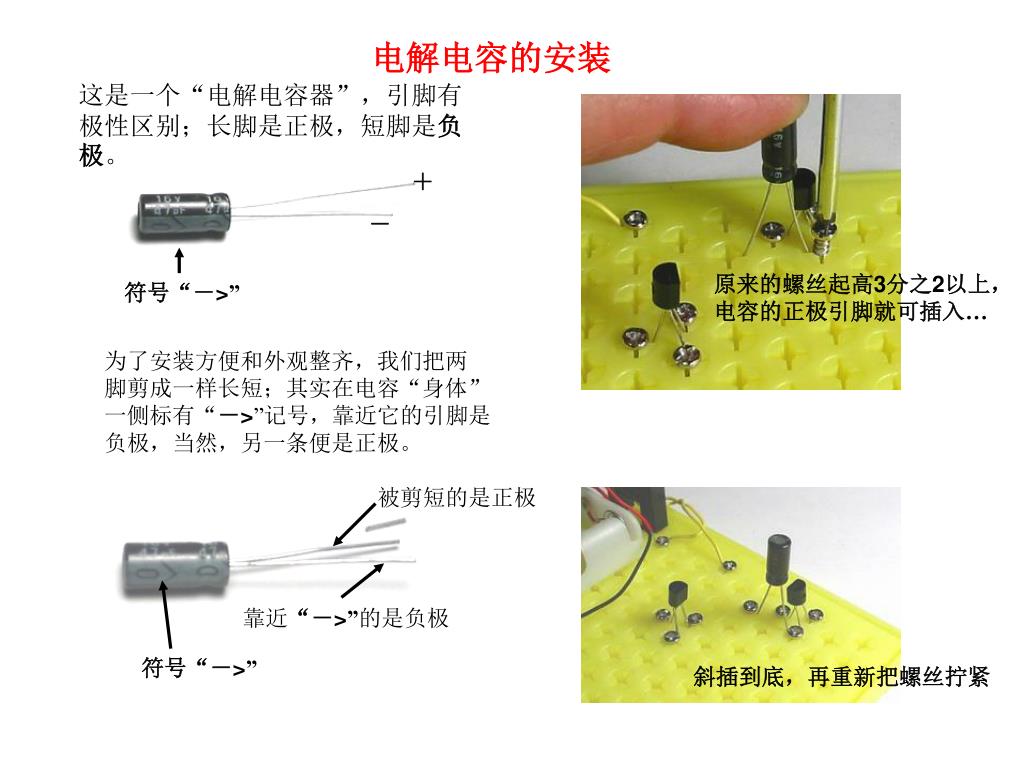

  16. 电解电容的安装 这是一个“电解电容器”，引脚有极性区别；长脚是正极，短脚是负极。 ＋ － 原来的螺丝起高3分之2以上，电容的正极引脚就可插入… 符号“－>” 为了安装方便和外观整齐，我们把两脚剪成一样长短；其实在电容“身体”一侧标有“－>”记号，靠近它的引脚是负极，当然，另一条便是正极。 被剪短的是正极 靠近“－>”的是负极 符号“－>” 斜插到底，再重新把螺丝拧紧

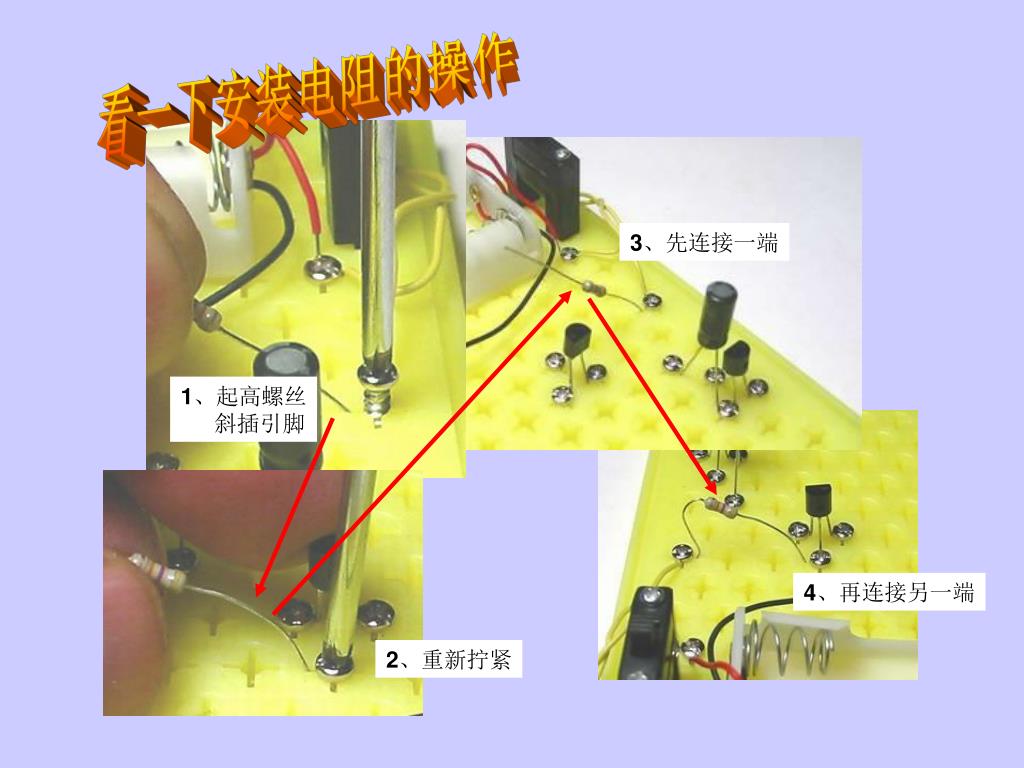

  17. 看一下安装电阻的操作 3、先连接一端 1、起高螺丝 斜插引脚 4、再连接另一端 2、重新拧紧

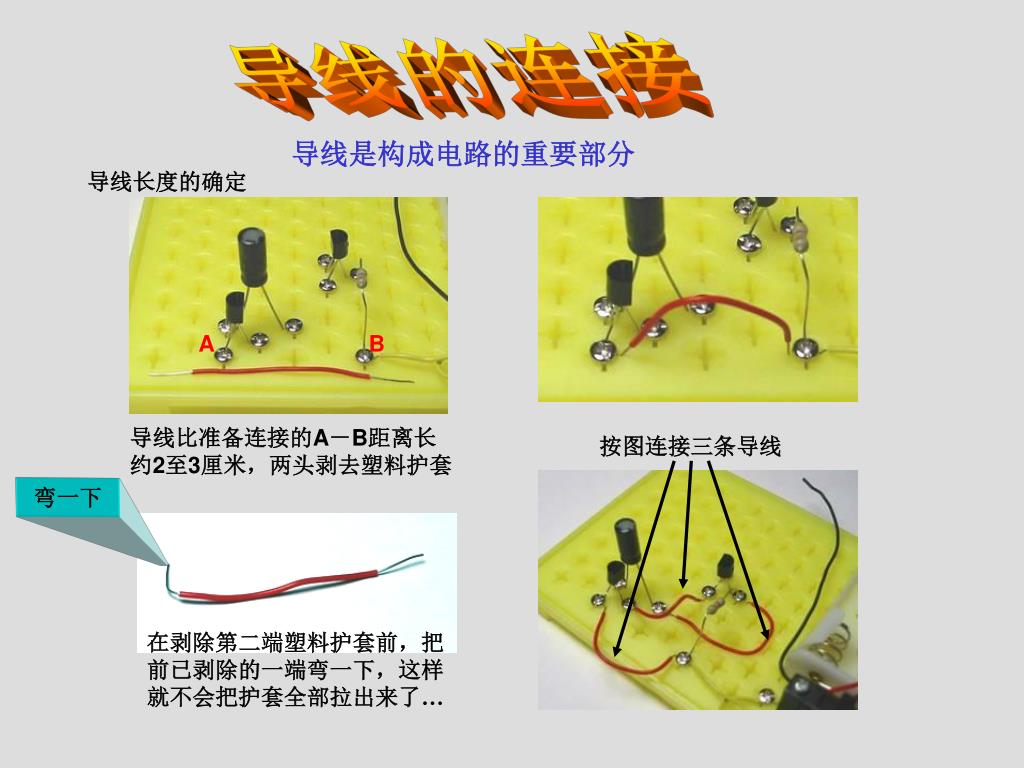

  18. 导线的连接 导线是构成电路的重要部分 导线长度的确定 A B 导线比准备连接的A－B距离长约2至3厘米，两头剥去塑料护套 按图连接三条导线 弯一下 在剥除第二端塑料护套前，把前已剥除的一端弯一下，这样就不会把护套全部拉出来了…

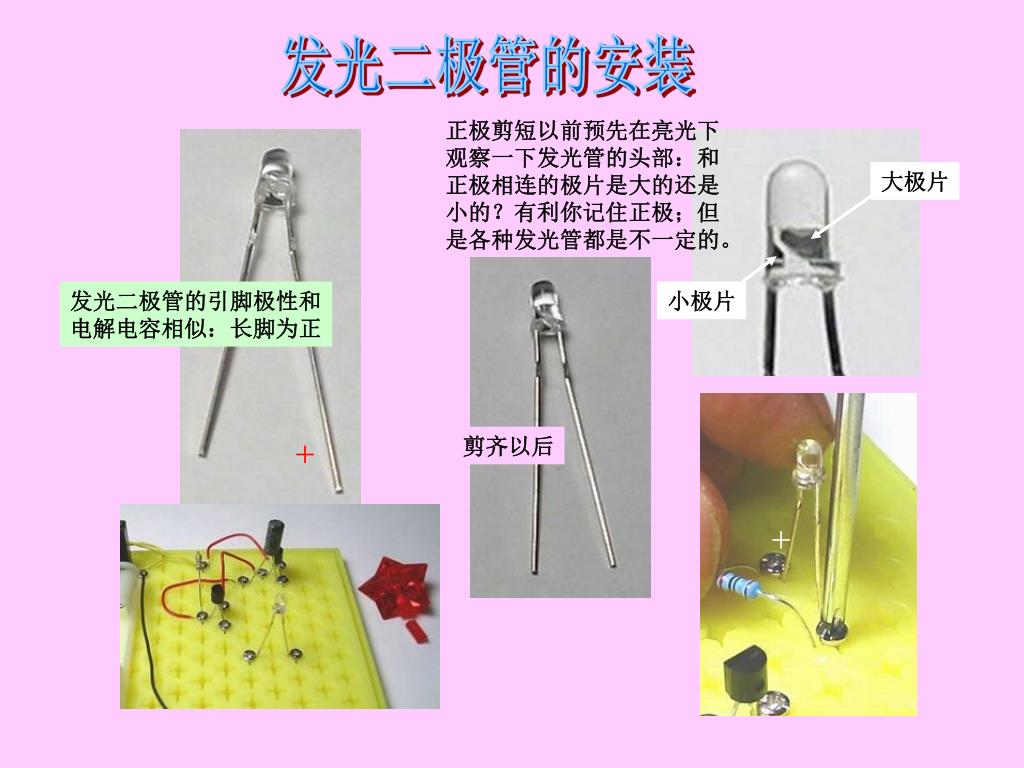

  19. 发光二极管的安装 正极剪短以前预先在亮光下观察一下发光管的头部：和正极相连的极片是大的还是小的？有利你记住正极；但是各种发光管都是不一定的。 大极片 发光二极管的引脚极性和电解电容相似：长脚为正 小极片 剪齐以后 ＋ ＋

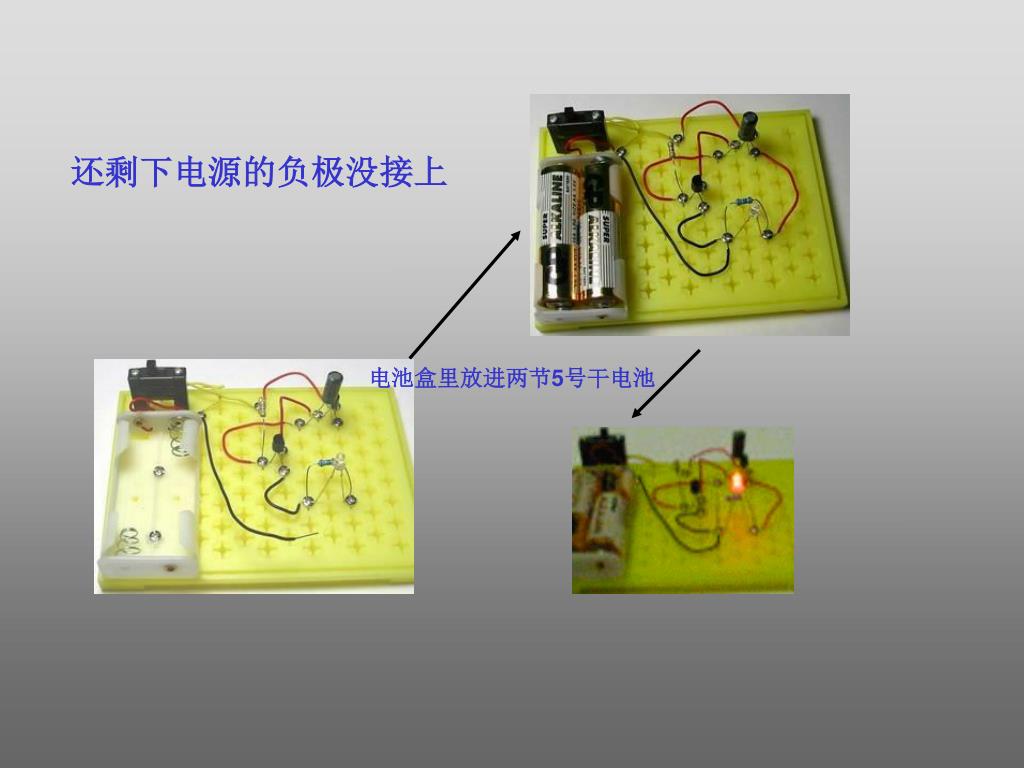

  20. 还剩下电源的负极没接上 电池盒里放进两节5号干电池

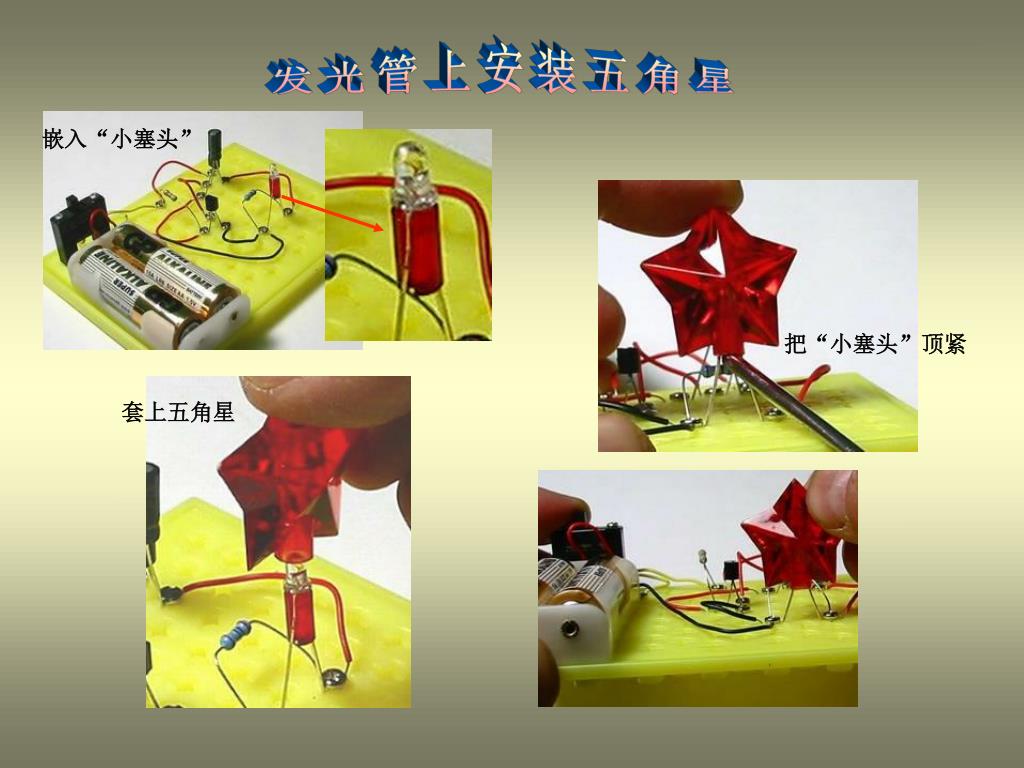

  21. 发光管上安装五角星 嵌入“小塞头” 把“小塞头”顶紧 套上五角星

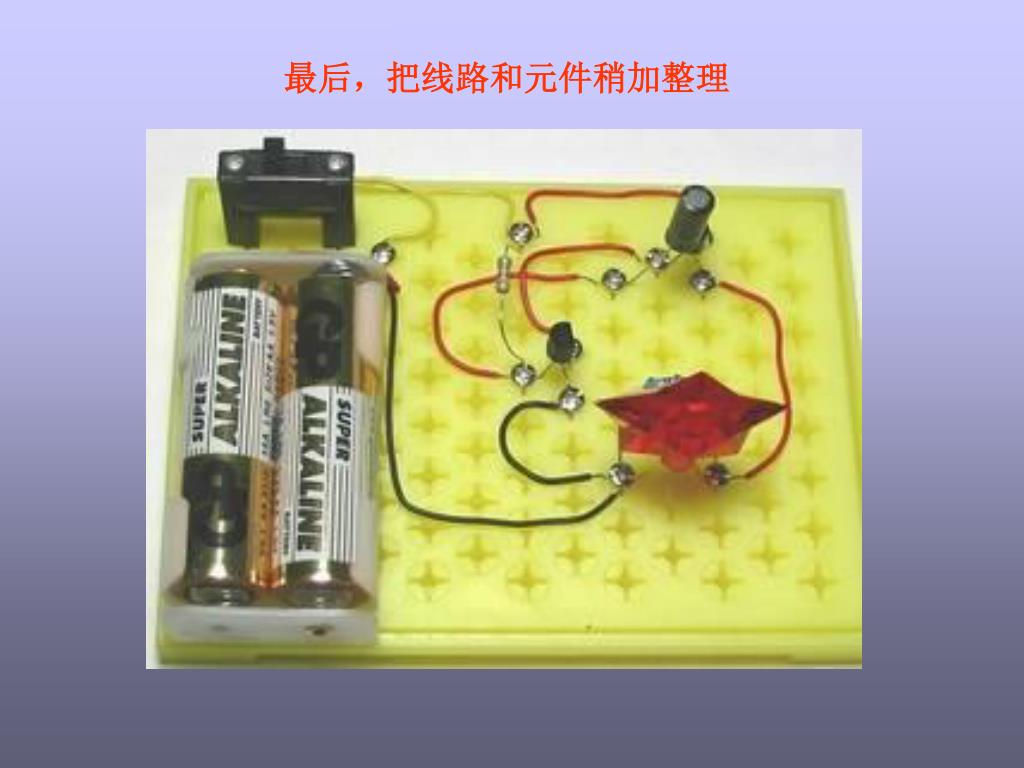

  22. 最后，把线路和元件稍加整理

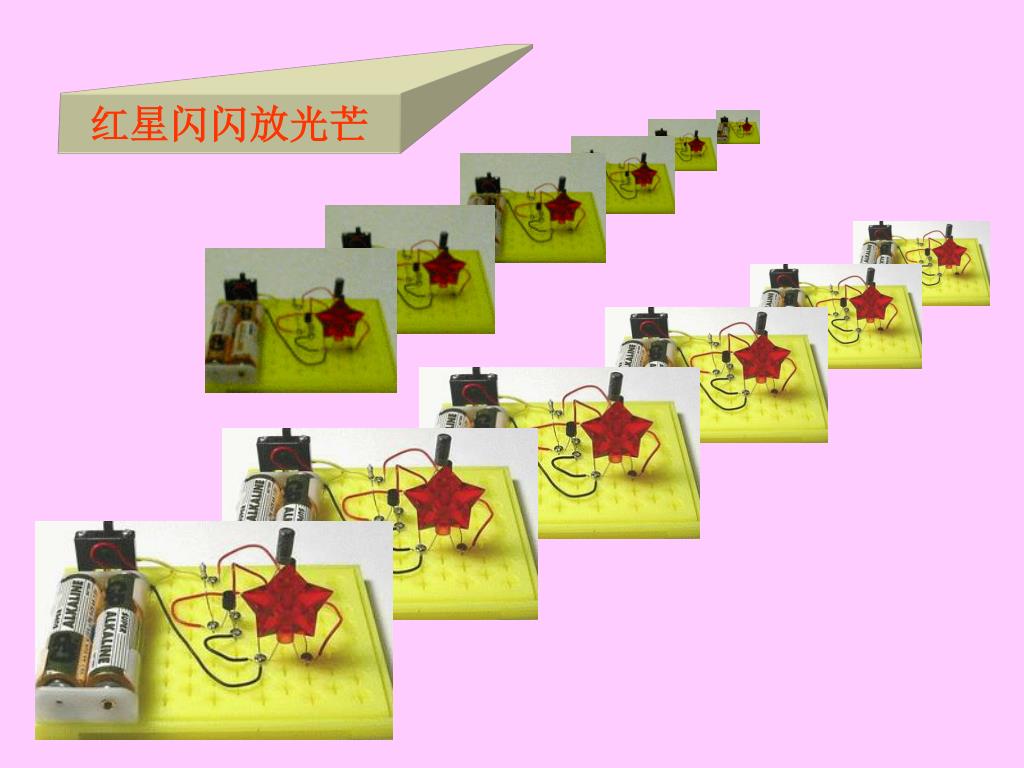

  23. 红星闪闪放光芒
