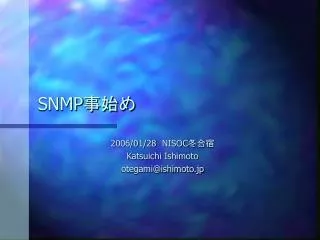

  1. SNMP事始め 2006/01/28NISOC冬合宿 Katsuichi Ishimoto otegami@ishimoto.jp

  2. 目次 • SNMPについて • MIBについて • SNMPプロトコル（通常） • SNMPプロトコル（Trap） • OID • SNMPコマンド群 • トラフィック値をとってみよう • その他の値をとってみる • SNMPv3とは？ • 便利なSNMPツール

  3. SNMPについて 機器の状態を知りましょう 機器の変化を通知しましょう なプロトコル • SNMPプロトコル　RFC1157 • UDPを使用。 • Portは161・162

  4. SNMPについて（２） • 要求 • 応答 • 通知（Trap） • PDU(Protocol Data Unit) 要求 • Get Request • Get Next Request • Set Request 応答 • Get Response • Trap

  5. MIBについて • MIB (Management Information Base) • 標準MIB RFC1156 • Private MIB • MIB-2(MIB内のサブツリー) RFC1213

  6. MIBについて（２） 知ってる 知ってる MIB MIB PDUを やりとり エージェント (NW機器など) マネージャ コミュニティ名と IPアドレスで認証 Read,write コミュニティを設定しておく

  7. SNMPプロトコル IP UDP (SNMPメッセージ) SNMP Ver コミュニティ PDU

  8. SNMPプロトコル(通常) どのデータに エラーがあるかの場所 OID: オブジェクトID 値: オブジェクトID内に格納されている数値 PDU Type Request ID Error ステータス Error Index (Objectデータ) DATA1 DATA2 OID 値 OID 値 0.Get 1.GetNext 2.Get Response 3.Set Request 4.Trap 0.エラーなし 1.PDUサイズ大きい 2.OBJがないよ 3.SetRequestの値が変 4.欠番 5.予期せぬエラー マネージャと エージェント間 とのシーケンス ナンバー

  9. SNMPプロトコル(Trap) エージェントの IPアドレス 起動からの 経過時間 OID: オブジェクトID 値: オブジェクトID内に格納されている数値 PDU Type ４ Enterprise 値 Agent アドレス Generific Trap Type Specific Trap Type Time Stamp (Objectデータ) DATA1 DATA2 OID 値 OID 値 Generic Trap Type を6(その他) にすると ここが使える 4.Trap が入る メーカ値 0.Cold Start 1.Walm Start 2.Link Down 3.Link Up 4.authentication Failure 5.egp neighbor loss 6.その他のTrap

  10. OID • OID (オブジェクトID) 値や状態フラグが収められる場所のID iso(1) org(3) dod(6) directory(1) Internet(1) private(4) mgmt(2) experimental(3) mib2(1) system(1) interface(2) at(3) →MIB2の出発点は、1.3.6.1.2.1

  11. snmpコマンド群 • net-snmp (旧ucd-snmp) 各種OSで動作する、SNMPを取り扱う ためのコマンド群とデーモン http://net-snmp.sourceforge.net/ snmpbulkget snmpbulkwalk snmpconf Snmpdelta snmpdf snmpget snmpgetnext snmpinform snmpnetstat snmpset snmptable snmptest snmptranslate snmptrap snmpusm snmpvacm Snmpwalk snmpd

  12. トラフィック値をとってみよう • interfaces OIDは、　1.3.6.1.2.1.2 interfaces • インターフェースの一覧を取得するには？ OID 1.3.6.1.2.1.2.2.1.2 If Descr If Entry If Table

  13. トラフィック値をとってみよう(2) • Snmpwalkを使う #snmpwalk IPアドレス -c コミュニティ名 OID #snmpwalk 172.16.1.1 -c public 1.3.6.1.2.1.2.2.1.2 Snmpwalkを使うと、インデックス化されたOIDを一覧取得 できる。

  14. トラフィック値をとってみよう(3) • インターフェース一覧が取得できたら、 そのIDでsnmpgetする #snmpget IPアドレス -c コミュニティ名 OID #snmpget 172.16.1.1 -c public 1.3.6.1.2.1.2.2.1.10.1

  15. トラフィック値をとってみよう(4) • インターフェースのトラフィックカウンタを取得する(InOctet) interfaces OID 1.3.6.1.2.1.2.2.1.10.X インターフェースのインデックス値 ifInOctets If Entry If Table

  16. トラフィック値をとってみよう(5) • インターフェースのトラフィックカウンタを取得する(OutOctet) interfaces OID 1.3.6.1.2.1.2.2.1.16.X インターフェースのインデックス値 ifOutOctets If Entry If Table

  17. その他の値をとってみる • MIB2でトラフィックカウンタが見れないような機種もある 例えば・・ 1.3.6.1.4.1.263.2.1.15.8.1.2.115.1827(IN) 1.3.6.1.4.1.263.2.1.15.8.1.5.115.1827(OUT) なんていうひどいOIDも。 （ちなみに1.3.6.1.4はプライベートMIB）

  18. SNMPv3とは？ • 主に認証強化 ・SNMPパケットの認証・暗号化→プライバシー機能 ・ユーザ認証

  19. 便利なSNMPツール ・AdventNet Manage Engine OPManager (5ノード監視まではトライウェア　統合監視ソフト　おすすめ) http://www.adventnet.co.jp/products/opmanager/ ・milusoft SnmpMonitor (IPv6対応・フリー　MIB一覧取得に便利) http://www.milu.jp/SnmpMonitor/ ・Net-SNMP(事実上必須といってもいいでしょう) http://net-snmp.sourceforge.net/
