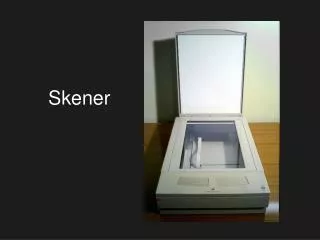

  1. Skener

  2. (z angl. scanner) je vstupné zariadenie počítačaurčené na digitalizáciu plošných predlôh, predovšetkým papierových dokumentov, obrázkov, fotografií alebo iných predlôh obsahujúcich grafické alebo textové informácie • je teda elektromechanické (elektronické) hardvérové zariadenie premieňajúce obrazové (reálne) body do digitálnej formy čiže počítačom spracovateľných dát

  3. Skenery si môžeme rozdeliť podľa viacerých hľadísk: • Plošné- predloha sa kladie na plochu, obvykle sklenenú platňu • Ručné- snímacím prvkom sa ručnepohybuje po snímanej ploche

  4. Bubnové- predloha sa vkladá do skleneného valca • fotografické, predloha sa sníma podobne ako fotoaparátom - odfotografuje sa

  5. bezkontaktné, laserové - sníma sa len modulovanélaserové svetlo odrazené od predlohy • prechodové, predloha prechádza štrbinou okolo snímacieho prvku (ako pri faxe) • filmové, snímanou predlohou sú negatívne filmy a diapozitívnefilmy

  6. 3D scanner • Pre presnú, rýchlu a ľahkú 3D digitalizáciu. • Plug & Play systém na prenosných počítačoch • jednoduché pripojenie cez FireWire port • High-definition kamera • laserový zabezpečovací systém • reflexné cieľové body alebo projektor cieľových bodov • laboratórna kalibrácia • ergonomická rukoväť a stojan • Technická špecifikácia • Váha:980 g • Rozmery: 160 x 260 x 210 mm • Meranie:18 000 meraní/s • Trieda lasera:II (bezpečný pre oči) • Rozlíšenie os Z:0.1 mm • Presnosť:do 0.05 mm • Výstupné súbory:STL, RAW

  7. 3D scanner • 3D ručný scaner poskytuje optimalizovaný a ľahko integrovateľný 3D softvér pre digitalizáciu: • jednoduché zvládnutie práce • vizualizácia 3D modelu v reálnom čase • algoritmy na optimalizáciu povrchu • kompatibilita s Microsoft Windows • softvérová integrácia pomocou dynamických knižníc • export súborov do štandardných formátov ZScan software

  8. Podľa snímača • CCD skenery. Snímač CCD svetlocitlivý polovodičový čip. Zdrojom svetla je fluorescentná lampa. Obraz sa odráža od sústavy zrkadiel, prechádza objektívom a dopadá na CCD snímací prvok. • CIS skenery (Contact Image Senzor): snímací prvok je tvorený jedným riadkom snímacích senzorov umiestnených čo najbližšie k predlohe. Zdroj svetla zabezpečujú LED diódy integrované v čítacej hlave. • LIDE (Light Emitting Diode In Direct Exposure ) skenery : pole šošoviek a obrazového senzora je rovnaké ako šírka dokumentu • laserové CCD - snímač sníma iba špecificky modulované monochromatické laserové svetlo odrazené od predlohy. Používa sa pre snímanie čiarového kódu a detekciu tvaru predmetov.

  9. Podľa komunikačného interfacu • USB, pripojenie je vytvorené zbernicou USB (Universal Serial Bus) • FireWire, málo používané, iba pre špeciálne aplikácie. Používa interface 1394 FireWire • SCSISmall Computer System Interface • Paralelný port, pripojenie je cez centronics, paralelný port • Bezdrôtové, používajúce technológie IrDa, Wi-Fi, Bluetooth

  10. CCD scanner ( Charge Coupled Device )

  11. CCD scanner ( Charge Coupled Device )

  12. CCD snímač scannera • Snímací prvok CCD (Charge Couple Device) je dobre známy z videokamier a digitálnych fotoaparátov. • V skeneri sú rozmery prvku CCD (jeho šírka) podstatne menšie ako je šírka skenovanej predlohy. Preto sa skenovaný obraz premieta na snímací prvok pomocou optickej sústavy. Zdrojom svetla je fluorescentná lampa. CCD snímač kamery

  13. CCD snímač scannera

  14. CCD Scanner

  15. CCD Scanner

  16. Snimacia hlava (zrkadla, šošovky, filter, CCD snímač) a lampa (xenonová, CCLF Cold cathode fluorescent lamp - žiarivka)

  17. Krokový motorček, stabilizačný pásik

  18. Zrkadla, šošovka

  19. Popis procesu skenovania :

  20. 1.Obrázok. Obrázok položený kresbou nadol na sklenú platňu skenera .

  21. 2.Zdroj svetla Pri snímaní obrázka sa po jeho povrchu presúva silný zdroj svetla umiestnený pod platňou skenera a postupne pružok po prúžku osvetluje obrázok .

  22. 3.Prvé zrkadlo Spolu so zdrojom svetla sa pohybuje zrkadlo,ktoré odráža prúžky obrázka do druhého zrkadla.

  23. 4.Druhé zrkadlo Druhé zrkadlo je pevné. Postupne odráža prúžky obrázka do zariadenia CCD.

  24. 5.Zariadenie CCD Zariadenie CCD obsahuje tri riadky pozostávajúce z drobných detektorov citlivých na svetlo s červenými, zelenými a modrými filtrami. Skupinka troch detektorov červeného,zeleného a modrého tvorí jeden pixel . Pri prechode obrazu vytvára každý detektor analógový elektrický signál s kolísajúcim napätím.Napätie kolíše podľa toho, aké jasné svetlo dopadá na detektor . Pomocou A/D prevodníka sa každému napäťovému impulzu priradí konkrétna číselná hodnota. Tieto informácie sa posielajú potom káblom do PC a uložia sa do grafického súboru, resp. do súboru PDF.

  25. Snímací prvok CIS (Contact Image Sensor) • Zdrojom svetla sú svetľovacie elementy (LED diódy R,G,B) • Snímačom je iba jeden riadok senzorov po celej šírke snímacieho vozíka a ich počet zodpovedá rozlíšeniu skenera. • Snímač, zdroj svetla i optika sú umiestnené fixne v jednej snímacej hlave, takže odpadá drahý natáčací zrkadlový systém

  26. Snímací prvok CIS (Contact Image Sensor) Výhody • Napájacie napätie snímacej hlavy iba 5V • Zmenšenie snímacej hlavy • nižšia cena Nevýhody • so vzdialenosťou od predlohy sa citeľne mení intenzita osvetlenia • má nižšie rozlíšenie ako CCD scanner

  27. LIDE scanner( Light Emitting Diode In-Direct Exposure ) • Je to zdokonalená CIS technológia od firmy Canon Computer Systems Inc. • Pole optických šošoviek a obrazového senzora je rovnaká ako šírka dokumentu. Obraz dokumentu sa číta v pomere 1:1 • Zdrojom svetla sú LED diódy so svetlom R,G,B

  28. Základné parametre: • Optické rozlíšenie: Skutočné rozlíšenie, ktoré je schopný zachytiť optický snímací prvok. Napríklad údaj 600 x 1200 dpi znamená, že optický senzor zachytí 600 obrazových bodov na palec (2.54 cm) po šírke snímacieho prvku a 1200 obrazových bodov pri presune snímacej časti o jeden palec. • Interpolované rozlíšenie: Udáva koľko bodov na palec je softvér skeneru schopný dopočítať pomocou interpolácie z opticky zachytených bodov.

  29. Základné parametre: • Farebná hĺbka: Udáva sa v bitoch, ktoré je skener schopný rozlíšiť na jednom zosnímanom obrazovom bode. Kedže snímač nesníma farbu, ale len intenzitu osvetlenia,tak farebná hĺbka je, koľko rôznych úrovní osvetlenia snímací prvok rozlíši. • Napríklad 24 bitová farebná hĺbka predstavuje 16.7 milióna farebných odtieňov(28)3 Tri dvanásťbitové prevodníky(R,G,B) umožňujú dosiahnuť 36 bitovú farebnú hĺbku (3 x 12 = 36), štrnásťbitové prevodníky až 42 bitovú farebnú hĺbku (3 x 14 = 42). Pri bežných režimoch práce sa používa farebná hĺbka do 24 bitov.

  30. Základné parametre: • Rýchlosť skeneru (sec/stranu) • Rýchlosť náhľadu – pred samotným procesom skenovania scanner ponúkne možnosť nahliadnutia, ako bude vyzerať zoskenovaný dokument
