  1. SAMSON TROVIS-VIEW Typ 6661

  2. TROVIS-VIEW Konfigurations- und Bedienoberfläche

  3. TROVIS-VIEW Verschiedene Geräte Gleiche Bedienung

  4. TROVIS-VIEW Eine Oberfläche für alle!  Integration verschiedener SAMSON-Geräte  Einheitliche Bedienung Benutzerfreundlichkeit  Offene Kommunikationsstruktur  Objektorientierter Aufbau  Online/Offline Betrieb  Sicherheit  Features ohne Grenzen  Speichern - Laden - Drucken  Unterstützung Speicherstift/Speichermodul  Mehrsprachigkeit  und auch noch einfach erweiterbar ...

  5. TROVIS-VIEW Die Software TROVIS-VIEW dient … zum Bedienen und Beobachten  zur Parametrierung Online / Offline  für Funktionstests  zum Geräteabgleich  zur Inbetriebnahme  zur Wartung  in Werkstätten  dem Kundendienst von digital arbeitenden SAMSON-Geräten.

  6. Globaler Aufbau Bedienoberfläche Gerätespezifische Datenbank-Module für SAMSON-Geräte Kommunikations- server SCS, Hart, etc.

  7. Bedienoberfläche Bedienoberfläche Grundprogramm (Shell) Baum  Listenansicht  Selektieren  Rechte Maustaste  Kontextmenüs  Standard-Dialoge  Laden, speichern, drucken  Speicherstift, Speichermodul  Weitere Standard-Funktionen ... enthält Funktionen, die bei allen Geräten verwendet werden können

  8. Gerätespezifische Datenbank Definitionsdaten  Beschreibung aller Datenpunkte  Darstellung für die Baumansicht  Einstellung der Version Zusätzliche Daten  Benutzerebenen  Externe Funktionsaufrufe, Parameterübergabe  Textdefinitionen für verschiedene Sprachen Kommunikationsdaten  Verknüpfung der Datenpunkte mit dem Server  Beschreibung und Einstellung des Servers  Freigabe der Daten zum Lesen bzw. Schreiben Beschreibende Datenbanken ... enthalten gerätespezifische Eigenschaften

  9. Gerät 1 Gerät 2 Gerät n Geräte-Module  Prüfung der Datenkonsistenz  Abhängigkeiten von Datenpunkten  Spezielle Dialog-Funktionen  Testprogramme ... sind gerätespezifische Programmteile (DLLs)

  10. SAMSONSchnittstellenProtokoll SSP Kommunikationsschicht  Client-Server Prinzip OffeneKommunikationsstruktur ... ist in TROVIS-VIEW enthalten Kommunikationsschicht

  11. SAMSONSchnittstellenProtokoll SSP Kommunikation mit SSP  SCS-Server läuft im Hintergrund  Wird automatisch gestartet  Schnittstelle (COM 1 bis 256) einstellbar  Autom. Einstellung der Übertragungsrate Netzwerk-Kommunikation möglich

  12. Einfache Bedienung durchWindows-Standards Übersichtliche Baumstruktur im linken Fenster  Öffnen einer Kategorie im Baum ... ... und die Datenpunktliste wird angezeigt  Datenpunkte mit Name, Wert und Eigenschaften  Selektieren der Datenpunkte zum Ändern, Auslesen oder Beschreiben  Rechte Maustaste = Kontextmenü

  13. Standard-Eingabe-Dialoge Auswahl vonmöglichen Werten NumerischeEingabe Eingabevon Texten und Kontext-Menü

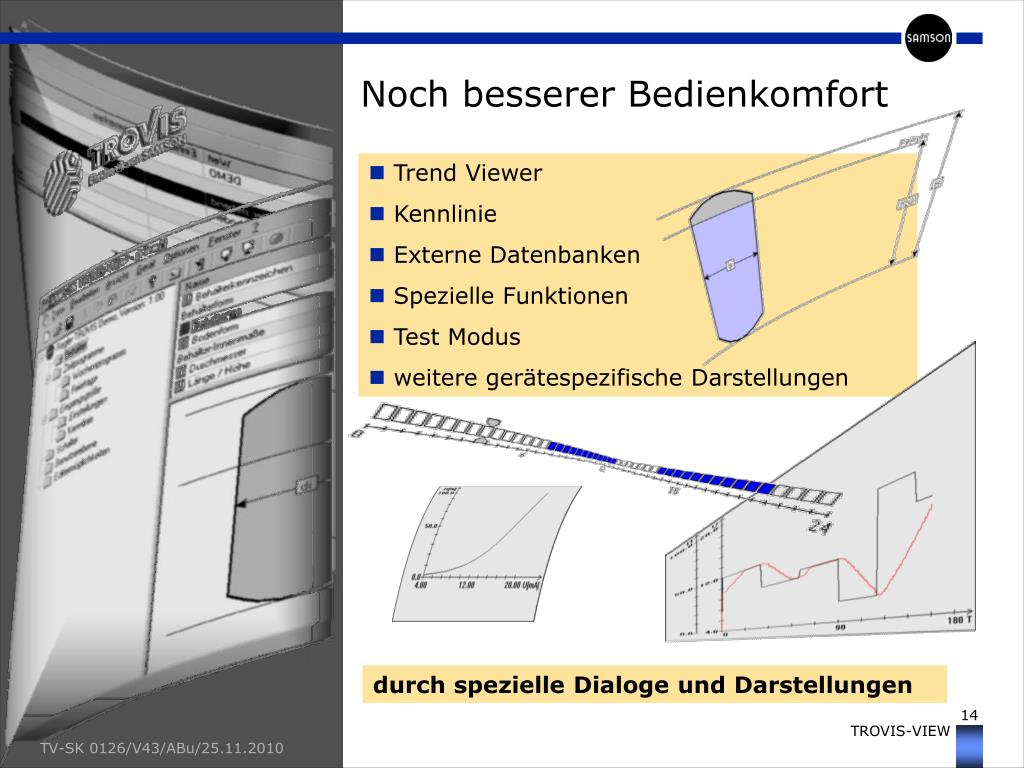

  14. Noch besserer Bedienkomfort Trend Viewer  Kennlinie  Externe Datenbanken  Spezielle Funktionen  Test Modus  weitere gerätespezifische Darstellungen durch spezielle Dialoge und Darstellungen

  15. Offline-Parametrierung Wertänderungen Konfigurationsdaten Speichern im Speicherstift Speichern in einer Datei Auslesen Speicherstift Öffnen einer Datei Beschreiben des Gerätes

  16. Online - Betrieb Online-Betrieb Bedienen und Beobachten Zyklisches Auslesen der Datenpunkte Parameteränderungen sofort zum Gerät

  17. Einige Symbole in der Datenpunktliste Datenpunkt ist änderbar Datenpunkt ist nicht änderbar Wert an oberer Grenze Wert an unterer Grenze Fehlerhafter Wert in der Symbolleiste Gerät auslesen Gerät beschreiben

  18. Eingabe und Sicherheit  Kontrollierte Eingabe  Hinweise zu Fehlern  Verschiedene Ebenen Benutzername und Paßwort  Datensperrung und Freigabe

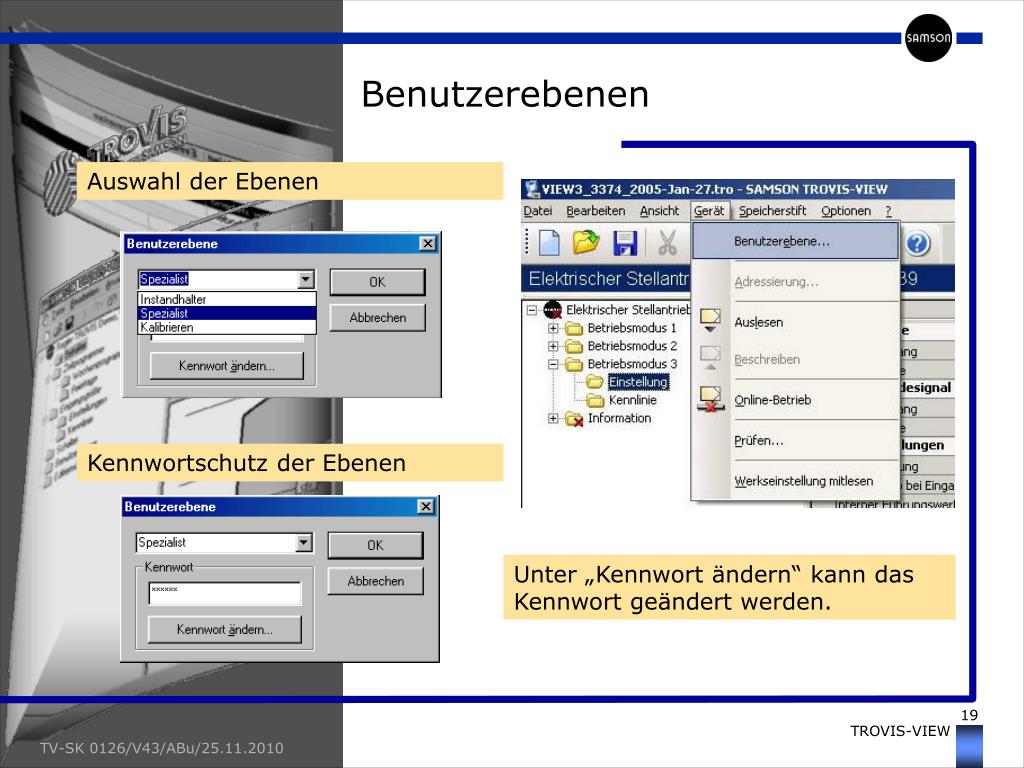

  19. Benutzerebenen Auswahl der Ebenen Kennwortschutz der Ebenen Unter „Kennwort ändern“ kann das Kennwort geändert werden.

  20. Drucker-Ausgabe  Drucken einrichten = Gestaltung Ausdruck  Ausdruck der eingegebene Kundendaten  Inhaltsverzeichnis und Datenpunktliste

  21. Mehrsprachigkeit Deutsch, Englisch, Französisch, Spanisch, Ungarisch und Slowenisch Online-Sprachumschaltung über Optionen Texte in Tabellen - einfach erweiterbar

  22. Fehlermeldungen und Ursachen  Richtige Geräte-Version ??  Übertragungsmedien (z.B. Verbindungskabel) richtig angeschlossen ??  Richtige Schnittstelle ausgewählt ?? (Port Com1 ... Com4)

  23. Hilfe-Funktionen Im Programm verfügbar sind Gerätebeschreibungen Typenblätter weitere Dokumentationen Hilfe zu Datenpunkten als Tool-Tipps

  24. Systemanforderungen Hardware  PC mit Pentium II Prozessor  Serielle Schnittstelle und je nach SAMSON-Gerät die passende Hardware  Mind. 96 MB Hauptspeicher  Mind. 150 MB Festplattenspeicher plus zusätzlich 15 bis 20 MB pro Modul Software  Betriebssystem: Windows 2000 (SP2), Windows XP, Windows Vista, Windows 7 Internet Browser PDF-Viewer

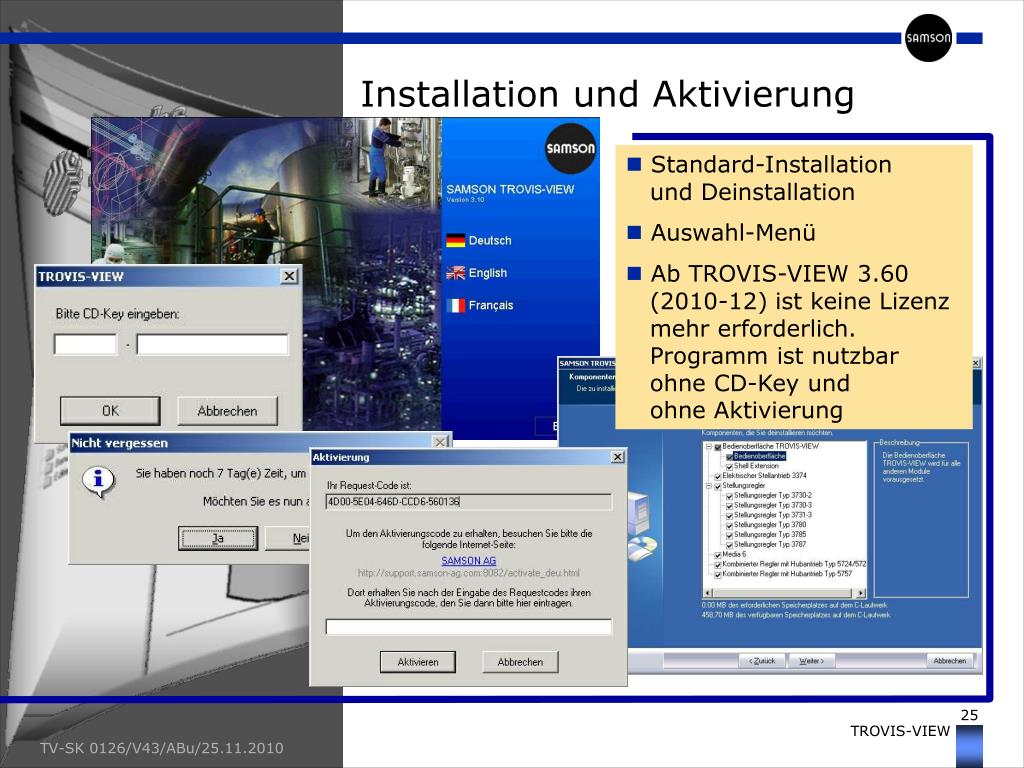

  25. Installation und Aktivierung  Standard-Installation und Deinstallation  Auswahl-Menü  Ab TROVIS-VIEW 3.60 (2010-12) ist keine Lizenz mehr erforderlich. Programm ist nutzbar ohne CD-Key und ohne Aktivierung

  26. Installations-CD Installation / Updates Download von unserer Internetseite www.samson.de SW-Updates und Patches können über das Internet bezogen werden!

  27. Programmaufruf  Start / Programme / TROVIS-VIEW / <Modul>(bei Installation mit Verwendung der vorgeschlagenen Ordner)  TROVIS-VIEW Setup für Neuinstallationen und Deinstallation der Produkte  Selektieren einer gespeicherten Datei = Aufruf von TROVIS-VIEW

  28. TROVIS-VIEW verfügbar für z.B. Media 6  Stellantrieb 3374  Stellungsregler Typ 3730-2  Stellungsregler Typ 3730-3  Stellungsregler Typ 3731-3  Stellungsregler Typ 3780  Stellungsregler Typ 3785  Stellungsregler Typ 3787  Heizungsregler TROVIS 5431  Heizungsregler TROVIS 5432  Heizungsregler TROVIS 5433  Heizungsregler TROVIS 5575  Heizungsregler TROVIS 5576  Heizungsregler TROVIS 5579  Kombinierter Regler mit Hubantrieb Typ 5724/25  Kombinierter Regler mit Hubantrieb Typ 5757  Industrieregler TROVIS 6493 und 6495-2 Vollständige Liste der Geräte siehe Typenblatt T6661

  29. TROVIS-VIEW-Hardware Für SAMSON-Gerät • Heizungsregler TROVIS 5431 • Heizungsregler TROVIS 5433 • Media 6 • digitaler STR Antrieb Typ 3374 • Komb. Regler mit Hubantr. 5724/25 • Komb. Regler mit Hubantr. 5757 Hardware-Paket(Verbindungskabel, Modularadapter, Speicherstift) Serial-Interface- Adapter • Stellungsregler Typ 3730-2 • Stellungsregler Typ 3730-3 / 3731-3 • Stellungsregler Typ 3785 • Stellungsregler Typ 3787 FSK-Modem • Stellungsregler Typ 3780 (HART) • Regler TROVIS 6493 und 6495-2 • Fernheizungsregler TROVIS 5432 Infrarot-Adapter Speichermodul • Heizungsregler TROVIS 5575 • Heizungsregler TROVIS 5576 • Heizungsregler TROVIS 5579

  30. Datenübertragung
