Presentation Transcript

  1. SAMSONв світі САМСОН має: • Представництво в 50країнах • Більше40дочірніхфірм • і104інжінірінгових бюро. • приблизно 3000 співробітників

  2. В групу SAMSON - входитьдекілька дочірніх фірм: • SAMSON AG -центральна фірма - основне виробництво односідельних клапанів; контроллерівтощо. • Pfeiffer GmbH - виробництво шарових клапанів і засувок. • VETEC GmbH - виробництво клапанів з сегментним затвором. • SAMSOMATIC GmbH - випускаєелектрич. і пневматич. регулятори. электро/пневмо/перетворювачітощо.

  3. Новий логістик центр Загальна площа: 68.000 м2 Франкфурт на Майні, Німеччина

  4. Нові складські приміщення Samson Only for internal use

  5. Hintergründe farbig

  6. Виробнича програма • Регулятори температури • Регулятори тиску • Регулятори об’ємних витрат, • перепаду тиску • Погодні регулятори • Клапани для технологічних процесів

  7. Обладнання для ЦТП/ІТП

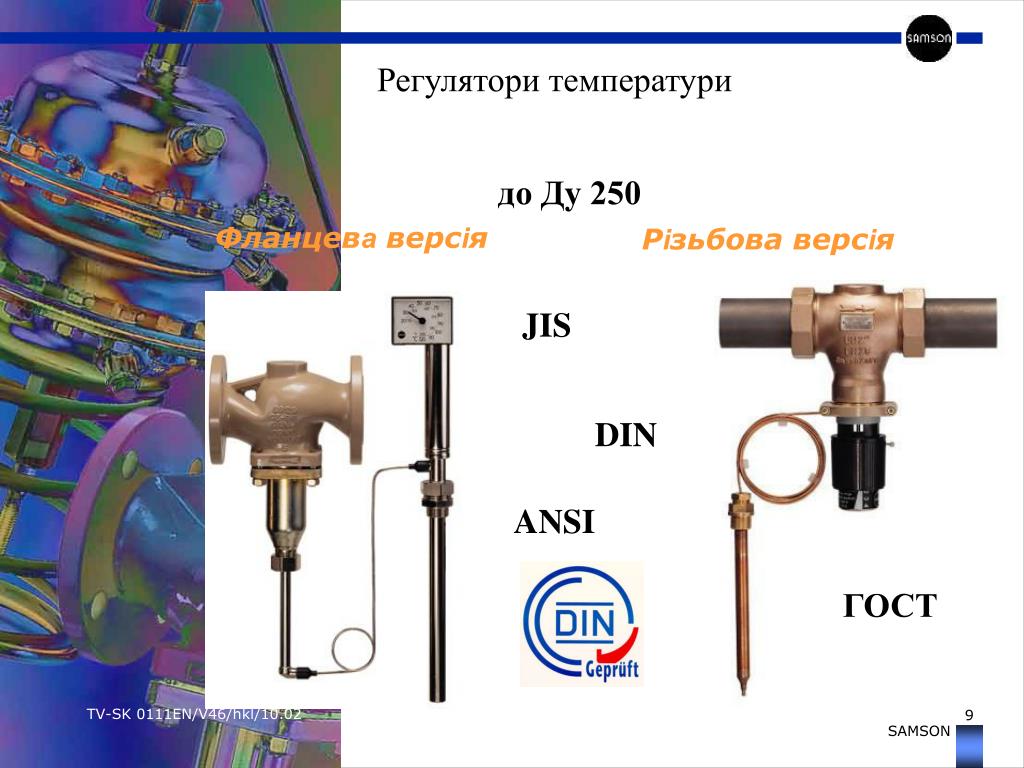

  8. Регулятори температури Фланцева версія Різьбова версія до Ду 250 JIS DIN ANSI ГОСТ

  9. Регулятори температури Серія 43 Фланцева версія в чугунному корпусі

  10. Регулятори температури Розвантажені по тиску. Серія 43

  11. Регулятори температури Без розвантаження по тиску.

  12. Регулятори температури Розвантажені по тиску. Тип 4 Перепад тиску = Ру регулятора

  13. Регулятори температури Термостат. Принцип адсорбції

  14. Регулятори температури Тип 1, 4, 8 и 9 • Type 2231 - set point adjustment on sensor - set point range –10°C ... 150°C • Type 2232 - separate set point adjustment - set point range –10°C ... 250°C • Type 2233 - set point adjustment on sensor - set point range –10°C ... 150°C - for fluids and gases • Type 2234- separate set point adjustment - set point range –10°C ... 250°C - for fluids and gases • Type 2235- separate set point adjustment - set point range –10°C ... 250°C - capillary free mountable

  15. Регулятори т-ри Type 43-1/-2/-5/-7 Регулятори т-ри Type 43-6 Застосування С-ми опалення і охолодження

  16. 3/2 ходовий клапан Системи опалення Клапан на «подачі» (на подаючому трубопроводі) Клапан на «обратці» (на повертаючому трубопроводі) Змішуючі клапана Порт B закривається,а порт А відкривається, коли температура підвищується. Разділяючі клапана ПортАзакривається,а порт В відкривається, коли температура підвищується.

  17. 3/2 ходовой клапан Системы охлаждения Клапан на «подаче» (на подающем трубопроводе ) Клапан на «обратке» (на возвратном трубопроводе) Смесительные клапана Порт B закрывается,а порт А открывается, когда температура растет Разделительные клапана ПортАзакрывается,а порт В открывается, когда температура растет

  18. Монтаж термостата

  19. Регулятори температури Час спрацьовування. Time constant

  20. Час спрацьовування Серія 43, типи 1, 4, 8 і 9 Встановлення часу в секундах

  21. Регулятори температури Занурюючі гільзи, приварні патрубки с накидними гайками.Серія 43 Матеріал - мідь - н/ж сталь Різьба: -зовнішня - внутрішня - резьбові фланці Фланцеве приєднання (only DIN, DN15 to DN50 in spheroidal graphite iron)

  22. Регулятори температури Изолююча вставка • Регулювання температури для температур вище220 °C • DN 15 … DN 50 • part-no: 1990-8680 • DN 65 … DN 100 • part-no: 1990-8681

  23. Регулятори температури Стандартизація приєднуючих вузлів дозволяє комбінувати регулятори температури з іншими позиціями нашої виробничої програми Samson. Як приклад з электричними приводами (для обмеження об’ємних витрат)

  24. Регулятори температури Відкриття заказу

  25. Регулятори тиску прямої дії. до Ду 400 мм JIS ANSI DIN ГОСТ

  26. Регулятори тиску прямої дії.

  27. FDp FC FS FA Регулятори тиску прямої дії. Сили, що діють на клапан, розвантажений по тиску. Сили, що діють на клапан не розвантажений по тиску. FDP + FC + FS< FA FC + FS + FB< FA

  28. Регулятори тиску прямої дії. Види розвантаження по тиску: • -металічний сільфона • - поршневе развантаження • розвантаження з допомогою мембрани • - двохсідельні клапани

  29. Регулятори тиску прямої дії. Поршневе розвантаження Переваги: компактний дизайн дешевше чим металічний сільфон

  30. Регулятори тиску прямої дії. Серія 44 В наявності на складі DN от 15 до 50 мм PN 25 T вода 150С, пар 200С Діапазон заданих значень: від 5 мбар до 12 бар

  31. Регулятори тиску прямої дії. Розвантаження сільфоном Переваги: витримує високі рабочі температури відсутність тертяне потребує обслуговування

  32. Регулятори тиску прямої дії. Типи 41-23, 41-73 DN от 15 до100мм PN 40 Т до 350С Діапазон заданих значень: от 5 мбар до 28 бар

  33. Регулятори тиску прямої дії. Мембранне розвантаження Переваги: компактний дизайн не потребуєобслуговування

  34. Регулятори тиску прямої дії. Типи 2333, 2335 DN від 125 до400мм PN 40 Т до 150С Діапазон заданих значень: від 1 до 10 бар

  35. Регулятори тиску прямої дії. Тип 33-1/33-7 2333/2335 2334 DN 65-250 125-400 65-250 ΔРmin normal small smaller PV DN 15 DN 15 DN 25 (up to DN 125) DN 25 (DN400) DN40 (DN 150 upw.) Наличие приводаyes no DN 65-100 DN>100 optional Отношениерегулировки 50:1 50:1 100:1

  36. Регулятори тиску прямої дії. • Способи приєднання • зовнішня різьба (приварні патрубки) • внутрішня різьба • - фланці

  37. Регулятори тиску прямої дії. Відкриття заказу.

  38. Регулятори перепаду тиску прямої дії до Ду 250 мм JIS ANSI DIN ГОСТ

  39. Регулятори перепаду тиску прямої дії. Серія 45 В наявності на складі DN від 15 до 50 мм PN 25 T для рідин 150С Діапазон заданих значень: Від 0,1 до 10 бар

  40. Регулятори перепаду тиску прямої дії. Тип 42-24 DN від 15 до250мм PN 40 Т для рідин і пароподібних середовищ до 220 С Діапазон заданих значень: от 0,05 до 10 бар

  41. Регулятори перепаду тиску прямої дії. Розвантаження по тиску

  42. Регулятори перепаду тиску прямої дії. Захищає споживача відвисокого тискуи від коливань перепаду тиску Тримає постійним перепад тиску на клапані с електроприводом або на насосі, коли встановлений в байпасну лінію.

  43. 3.5 bar 10 bar pset point = 0.5 bar 3 bar 10 bar pset point = 0.5 bar 3 bar 9.5 bar Регулятори перепаду тиску прямої дії. Встановлення Прямий трубопровід Тиск у споживача визначається тиском в «обратці» Зворотний трубопровід Тиск у споживача визначається тиском в прямому трубопроводі

  44. Регулятори перепаду тиску прямої дії. Відкриття заказу

  45. Регулятори перепаду тиску прямої дії з обмеженням об’ємних витрат. JIS ANSI DIN до Ду 250 Тип 42-36 ГОСТ до Ду 50 тип 46-7

  46. Регулятори перепаду тиску прямої дії з обмеженням об’ємних витрат. Характеристика Flow rate Vset P  Pmin Differential pressure Example: Type 42-36,  Pdiff = 0.2 bar; Vset P = 16 m3/h; Kvs = 32  Pmin= Pdiff + (Vset/Kvs)2  Pmin=0.2 + (16/32)2 = 0.45 bar  Pdiff [bar]; V [m3/h]; Kvs = Cv/1.17

  47. Автоматизаціясистем теплозабеспечення. Багатофункціональні мікропроцесорні регулятори для систем опаленняі вентиляції. Type 5479 Type 5475-2 Type 5432 Датчики Type 241-4/3274 Type 3260/5824 Type 3222/5824 Type 3213/5824 EN000003/02/1998/11/V31/Si

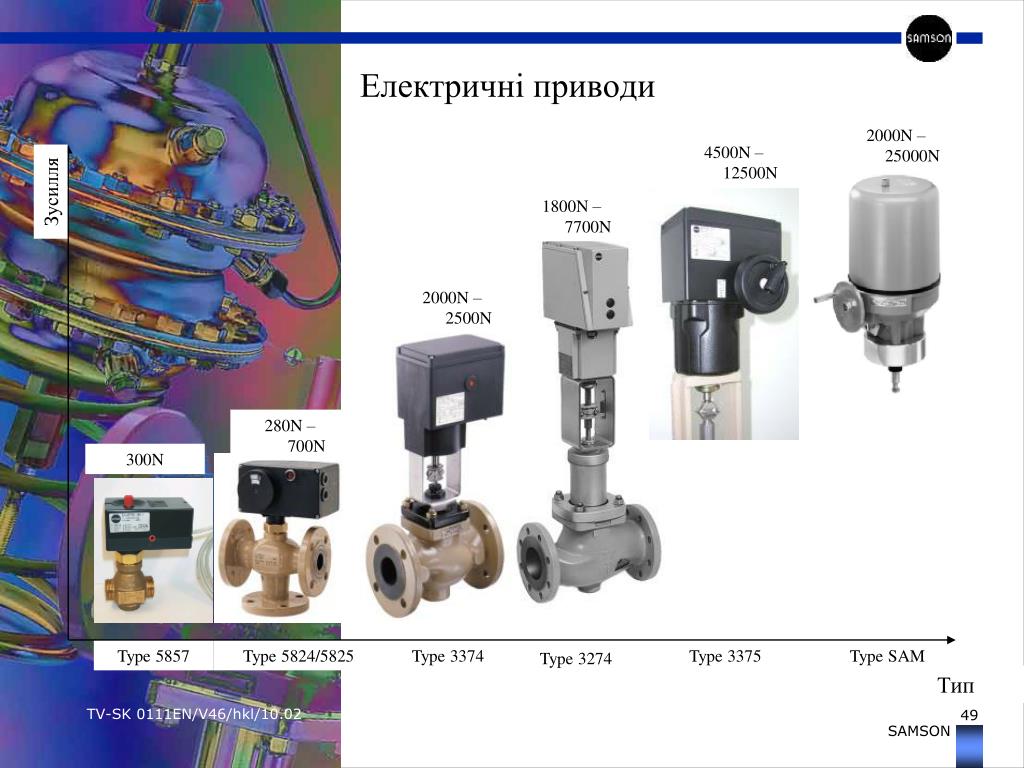

  48. 2000N – 25000N 4500N – 12500N 1800N – 7700N 2000N – 2500N 280N – 700N 300N Type 5857 Type 5824/5825 Type 3374 Type 3274 Type 3375 Type SAM Електричні приводи Зусилля Тип

  49. Електричні приводи Підбір привода/клапана
