Presentation Transcript
slide2

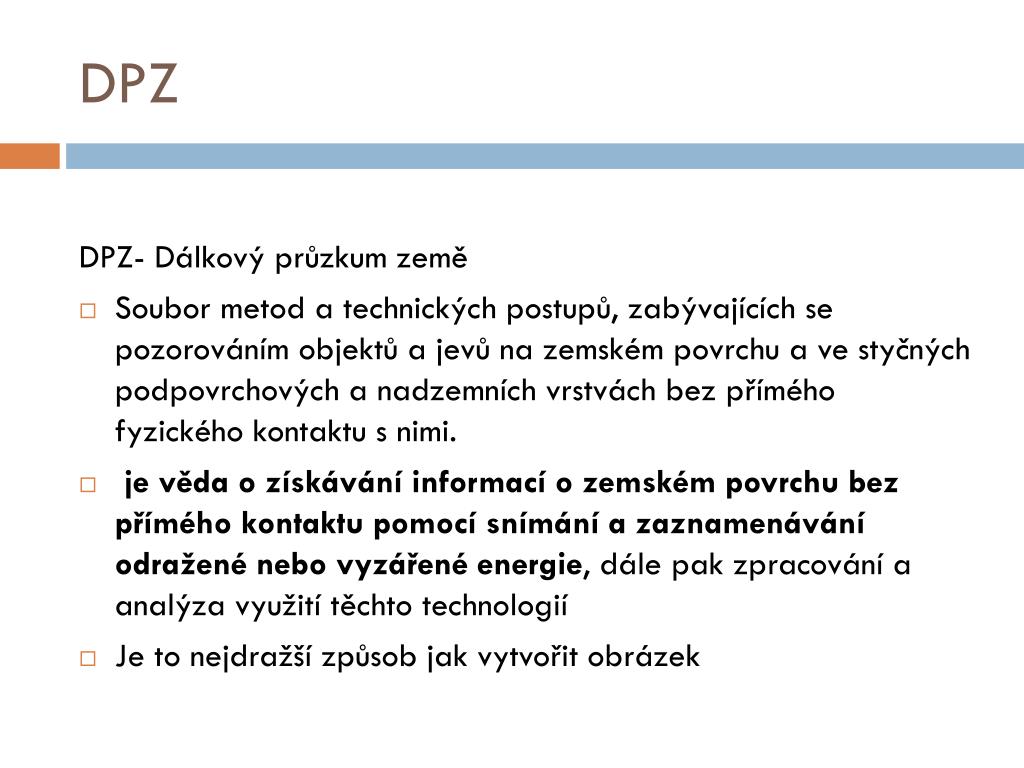

DPZ

DPZ- Dálkový průzkum země

  • Soubor metod a technických postupů, zabývajících se pozorováním objektů a jevů na zemském povrchu a ve styčných podpovrchových a nadzemních vrstvách bez přímého fyzického kontaktu s nimi.
  • je věda o získávání informací o zemském povrchu bez přímého kontaktu pomocí snímání a zaznamenávání odražené nebo vyzářené energie, dále pak zpracování a analýza využití těchto technologií
  • Je to nejdražší způsob jak vytvořit obrázek
dpz kvalita dat

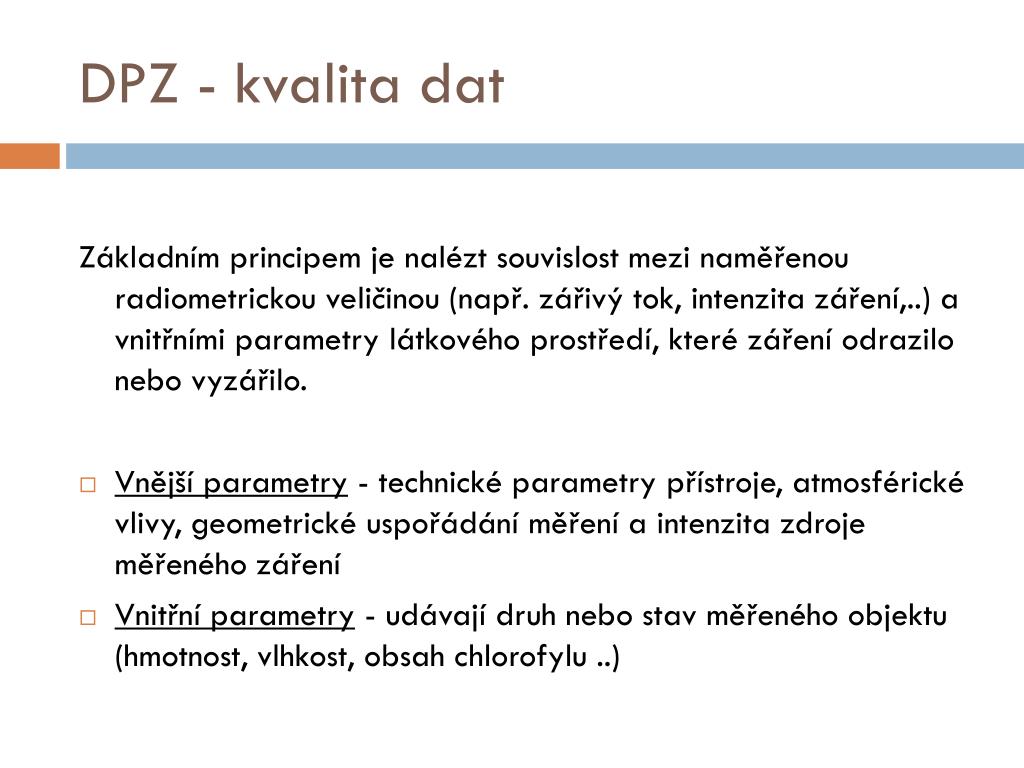

DPZ - kvalita dat

Základním principem je nalézt souvislost mezi naměřenou radiometrickou veličinou (např. zářivý tok, intenzita záření,..) a vnitřními parametry látkového prostředí, které záření odrazilo nebo vyzářilo.

  • Vnější parametry - technické parametry přístroje, atmosférické vlivy, geometrické uspořádání měření a intenzita zdroje měřeného záření
  • Vnitřní parametry - udávají druh nebo stav měřeného objektu (hmotnost, vlhkost, obsah chlorofylu ..)
dpz formulace lohy

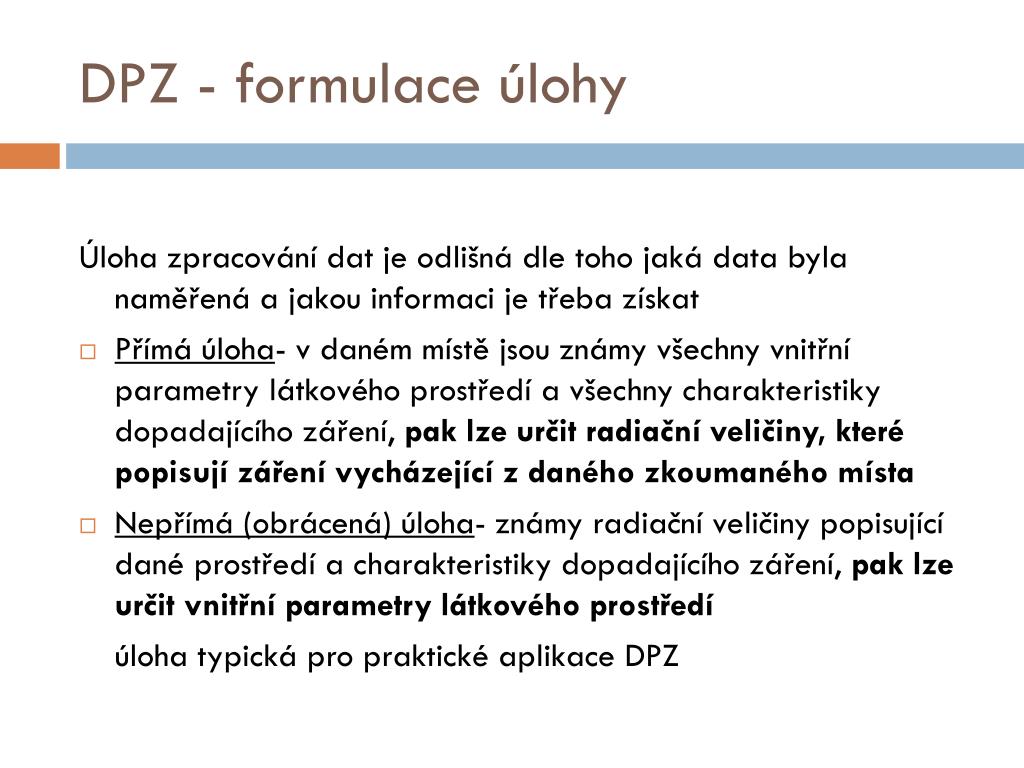

DPZ - formulace úlohy

Úloha zpracování dat je odlišná dle toho jaká data byla naměřená a jakou informaci je třeba získat

  • Přímá úloha- v daném místě jsou známy všechny vnitřní parametry látkového prostředí a všechny charakteristiky dopadajícího záření, pak lze určit radiační veličiny, které popisují záření vycházející z daného zkoumaného místa
  • Nepřímá (obrácená) úloha- známy radiační veličiny popisující dané prostředí a charakteristiky dopadajícího záření, pak lze určit vnitřní parametry látkového prostředí

úloha typická pro praktické aplikace DPZ

digit ln zpracov n dat

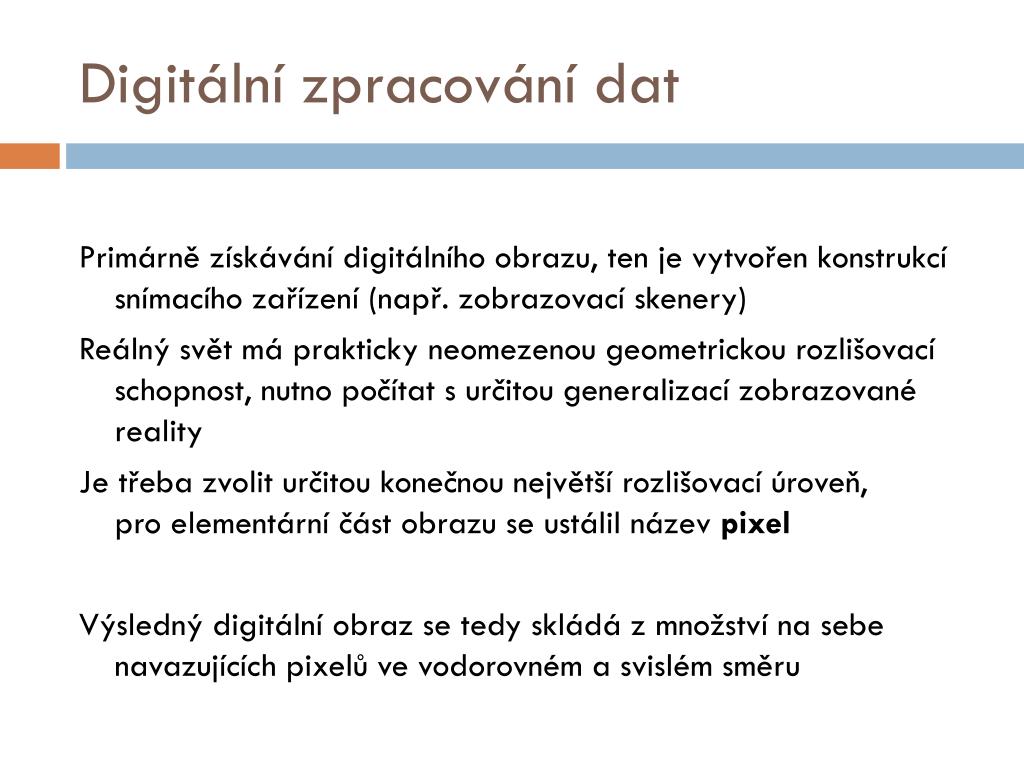

Digitální zpracování dat

Primárně získávání digitálního obrazu, ten je vytvořen konstrukcí snímacího zařízení (např. zobrazovací skenery)

Reálný svět má prakticky neomezenou geometrickou rozlišovací schopnost, nutno počítat s určitou generalizací zobrazované reality

Je třeba zvolit určitou konečnou největší rozlišovací úroveň, pro elementární část obrazu se ustálil název pixel

Výsledný digitální obraz se tedy skládá z množství na sebe navazujících pixelů ve vodorovném a svislém směru

digit ln zpracov n dat1

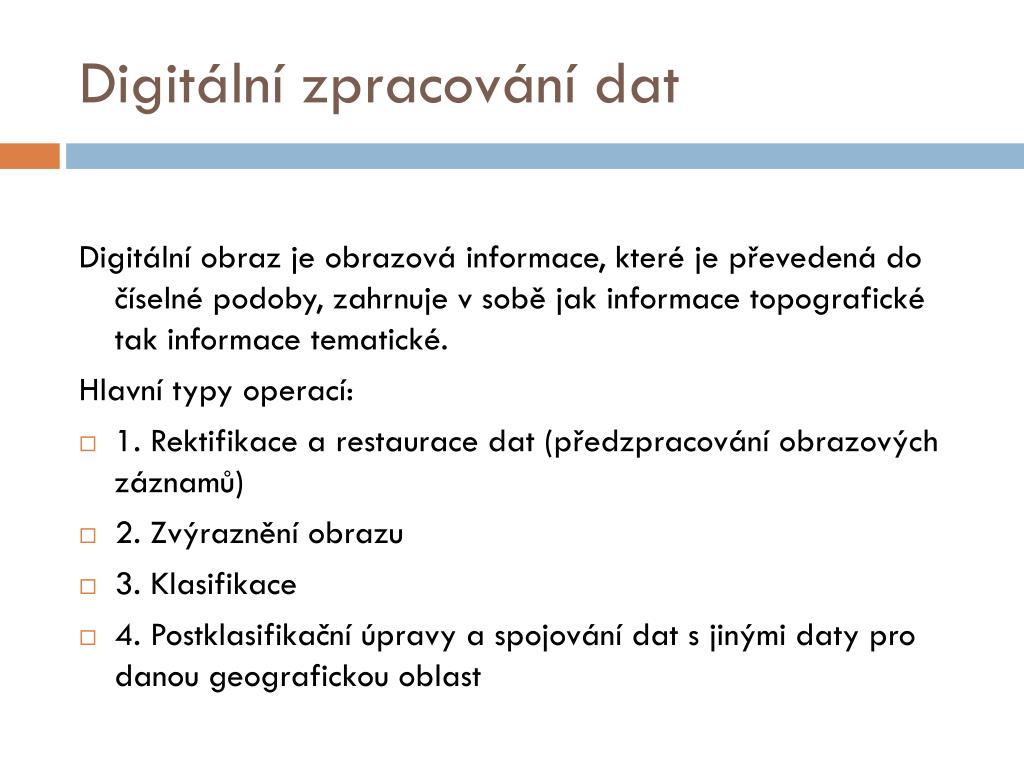

Digitální zpracování dat

Digitální obraz je obrazová informace, které je převedená do číselné podoby, zahrnuje v sobě jak informace topografické tak informace tematické.

Hlavní typy operací:

  • 1. Rektifikace a restaurace dat (předzpracování obrazových záznamů)
  • 2. Zvýraznění obrazu
  • 3. Klasifikace
  • 4. Postklasifikační úpravy a spojování dat s jinými daty pro danou geografickou oblast
1 rektifikace a restaurace dat

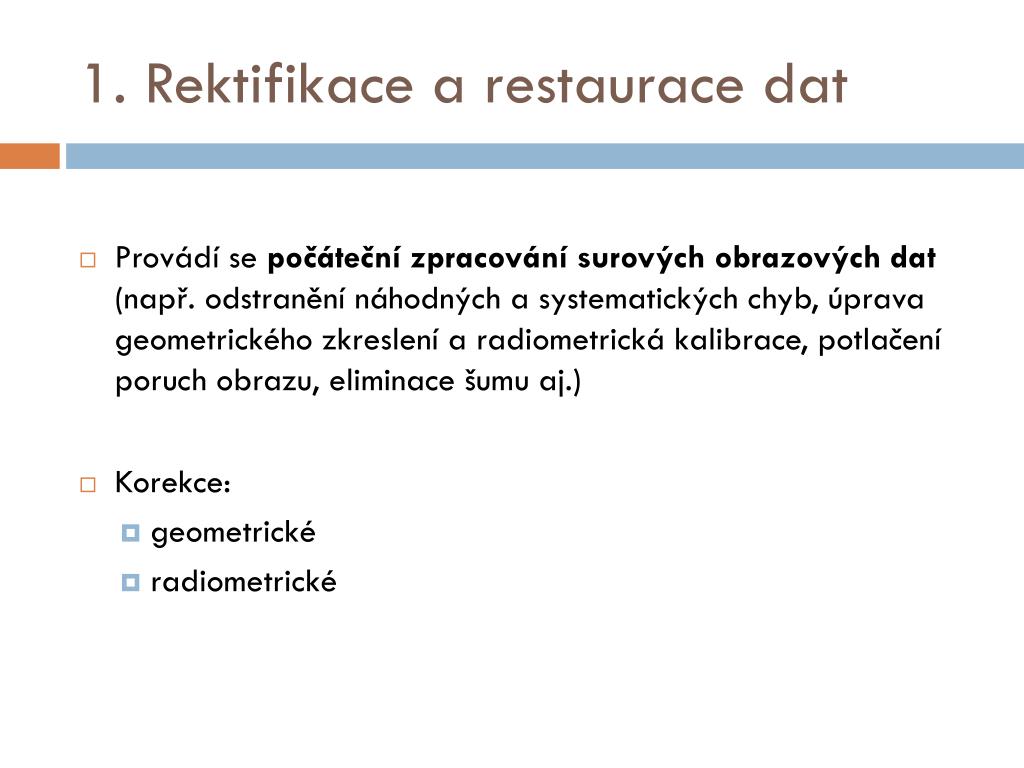

1. Rektifikace a restaurace dat
  • Provádí se počáteční zpracování surových obrazových dat (např. odstranění náhodných a systematických chyb, úprava geometrického zkreslení a radiometrická kalibrace, potlačení poruch obrazu, eliminace šumu aj.)
  • Korekce:
    • geometrické
    • radiometrické
geometrick korekce

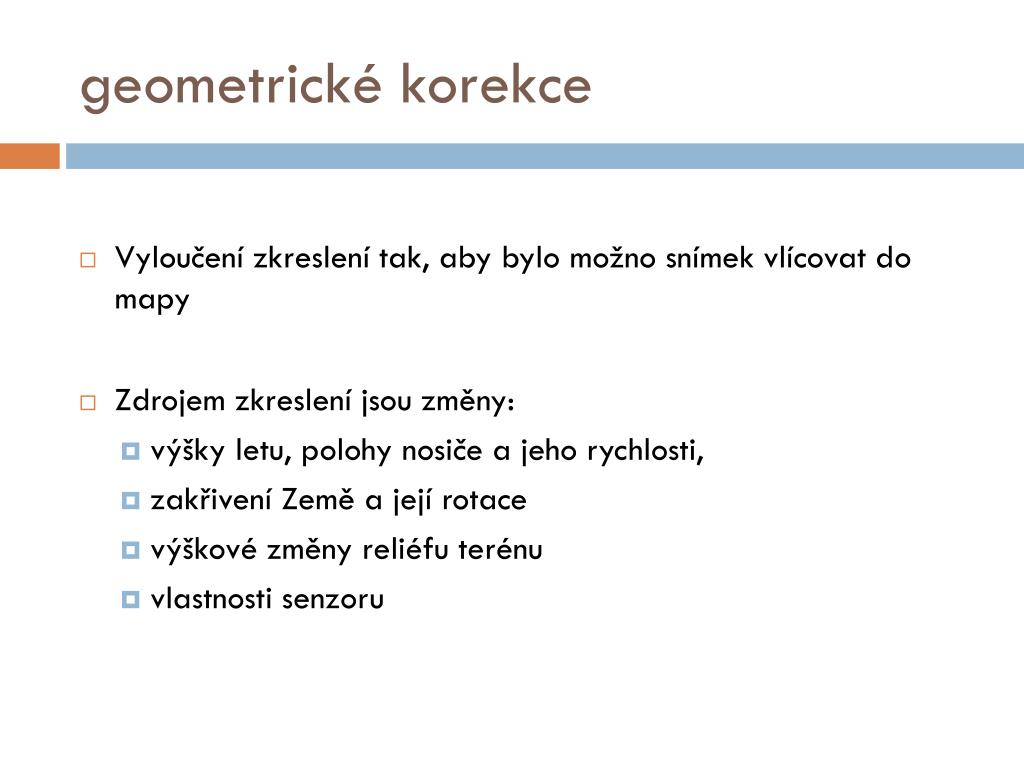

geometrické korekce
  • Vyloučení zkreslení tak, aby bylo možno snímek vlícovat do mapy
  • Zdrojem zkreslení jsou změny:
    • výšky letu, polohy nosiče a jeho rychlosti,
    • zakřivení Země a její rotace
    • výškové změny reliéfu terénu
    • vlastnosti senzoru
radiometrick korekce

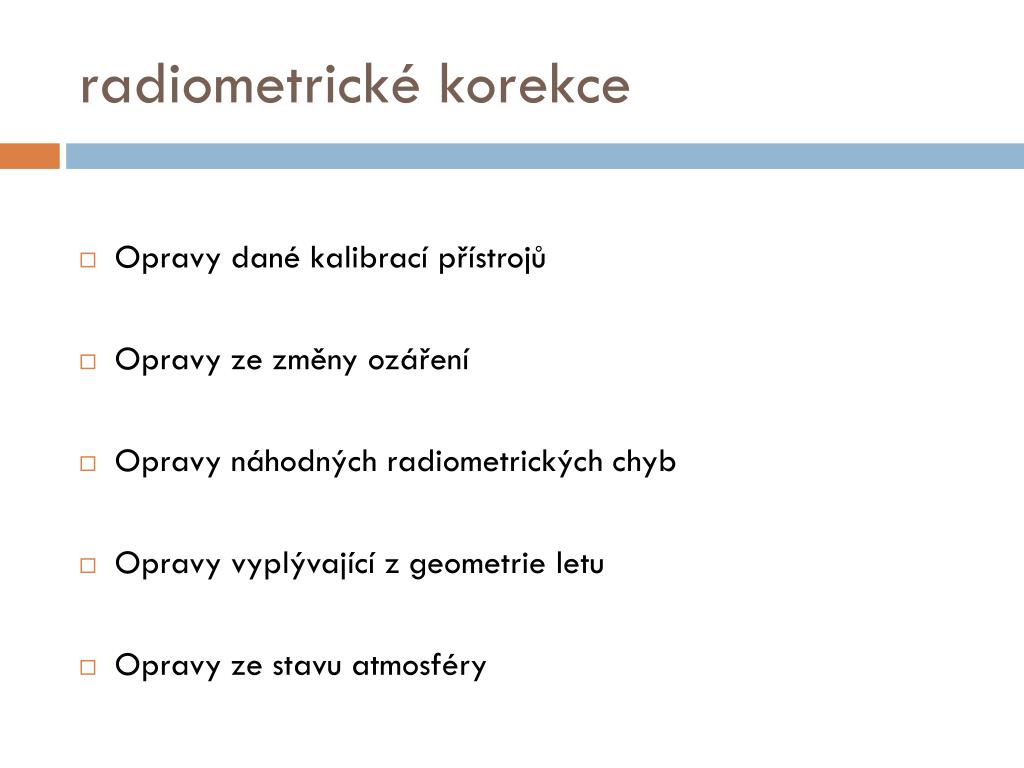

radiometrické korekce
  • Opravy dané kalibrací přístrojů
  • Opravy ze změny ozáření
  • Opravy náhodných radiometrických chyb
  • Opravy vyplývající z geometrie letu
  • Opravy ze stavu atmosféry
2 zv razn n obrazu

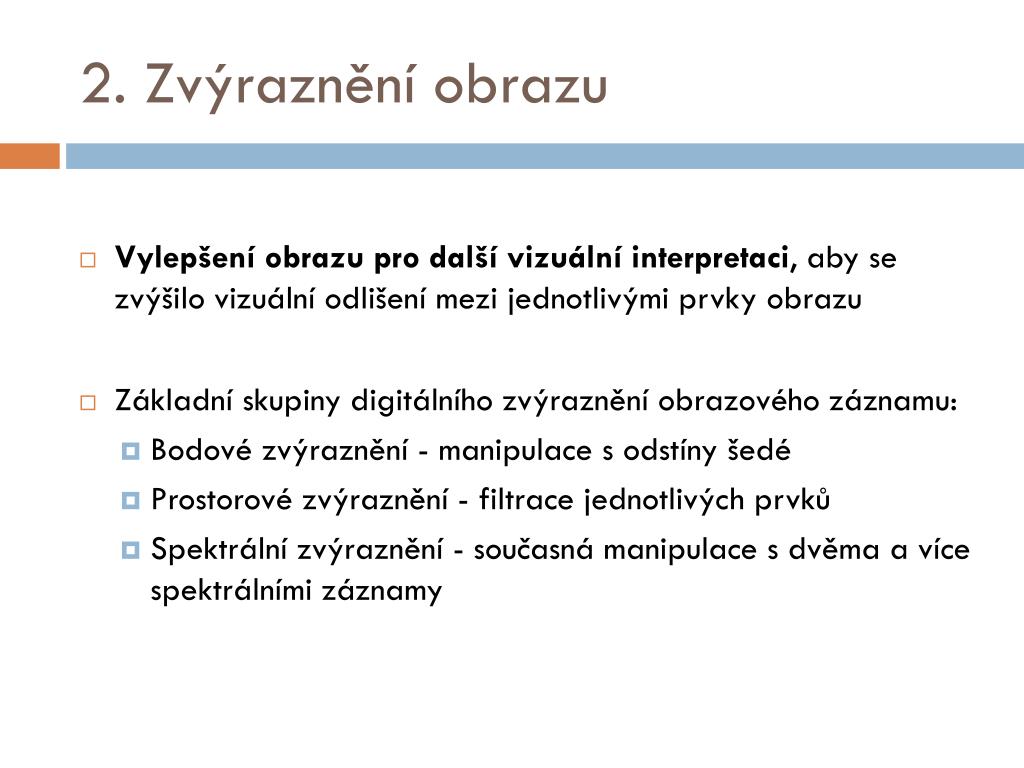

2. Zvýraznění obrazu
  • Vylepšení obrazu pro další vizuální interpretaci, aby se zvýšilo vizuální odlišení mezi jednotlivými prvky obrazu
  • Základní skupiny digitálního zvýraznění obrazového záznamu:
    • Bodové zvýraznění - manipulace s odstíny šedé
    • Prostorové zvýraznění - filtrace jednotlivých prvků
    • Spektrální zvýraznění - současná manipulace s dvěma a více spektrálními záznamy
3 klasifikace

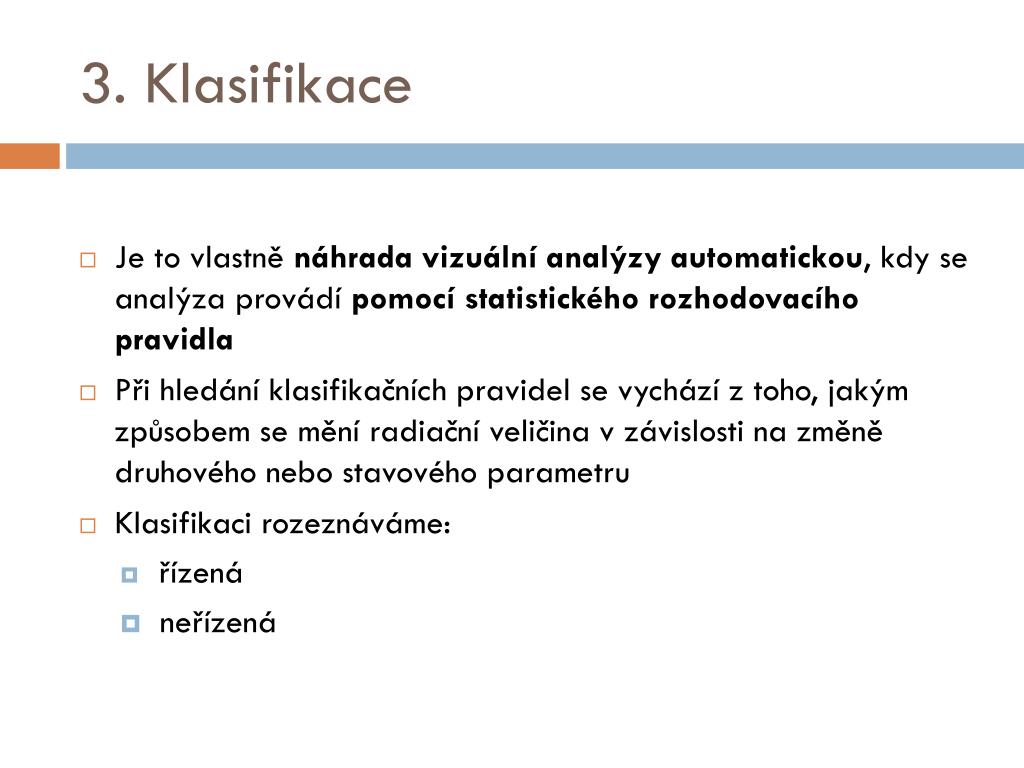

3. Klasifikace
  • Je to vlastně náhrada vizuální analýzy automatickou, kdy se analýza provádí pomocí statistického rozhodovacího pravidla
  • Při hledání klasifikačních pravidel se vychází z toho, jakým způsobem se mění radiační veličina v závislosti na změně druhového nebo stavového parametru
  • Klasifikaci rozeznáváme:
    • řízená
    • neřízená
zen klasifikace
řízená klasifikace
  • Tréninkové stadium

Interpretátor si sám vybírá tzv. trénovaní plochy, jako

vzory pro jednotlivé třídy, které jsou od sebe spektrálně

odlišné

  • Klasifikační stadium

Vlastní klasifikace je prováděna počítačem, ten zařadí jednotlivé pixely do předem vybraných tříd

ne zen klasifikace

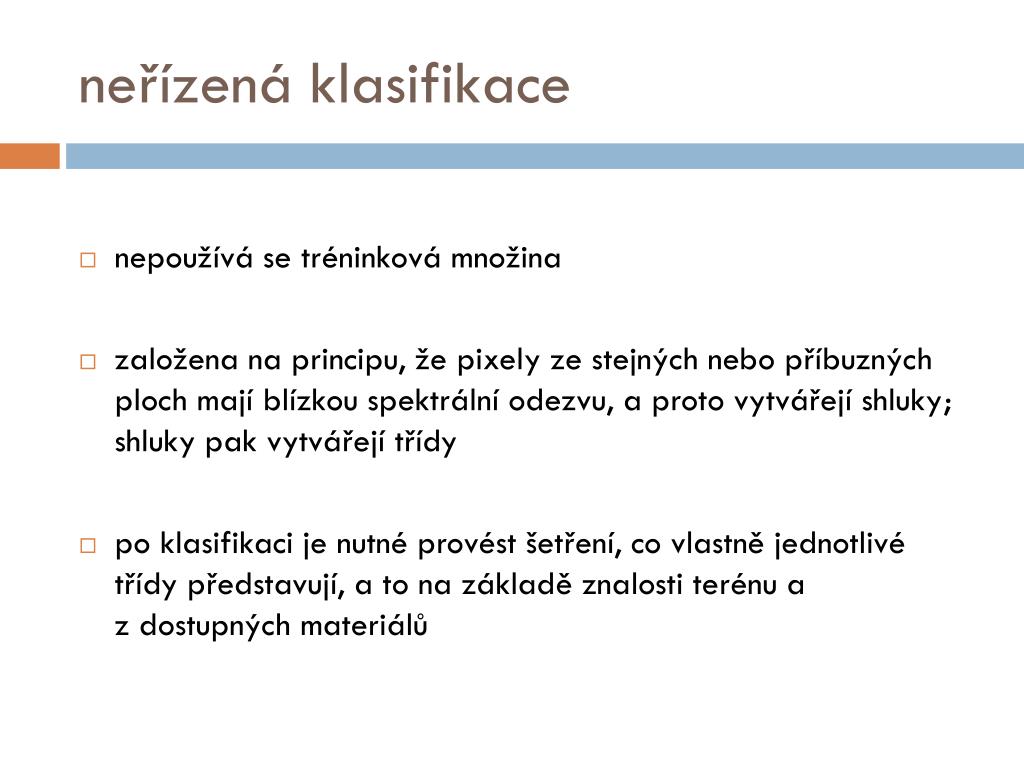

neřízená klasifikace
  • nepoužívá se tréninková množina
  • založena na principu, že pixely ze stejných nebo příbuzných ploch mají blízkou spektrální odezvu, a proto vytvářejí shluky; shluky pak vytvářejí třídy
  • po klasifikaci je nutné provést šetření, co vlastně jednotlivé třídy představují, a to na základě znalosti terénu a z dostupných materiálů
4 postklasifika n pravy

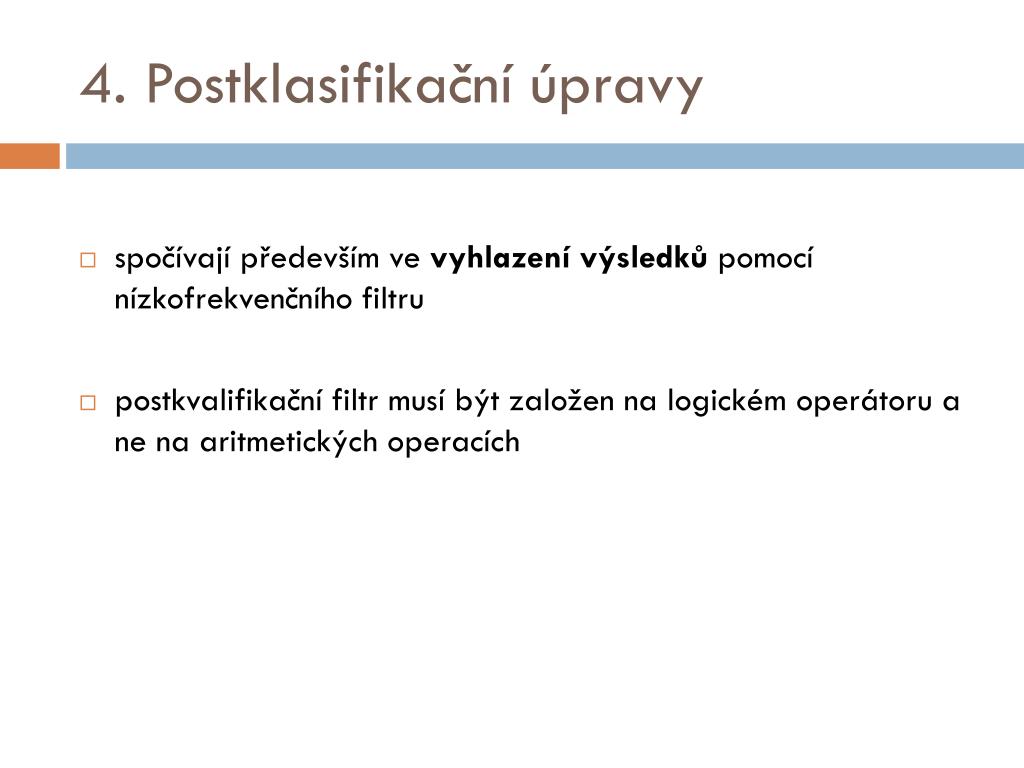

4. Postklasifikační úpravy
  • spočívají především ve vyhlazení výsledků pomocí nízkofrekvenčního filtru
  • postkvalifikační filtr musí být založen na logickém operátoru a ne na aritmetických operacích
