  1. Państwowa Wyższa Szkoła Zawodowa w Nysie Instytut Informatyki Kierunek Informatyka Specjalność Informatyka stosowana Opracowanie radiomodemui programu do transmisji danych Promotor: dr hab. inż. Leszek Borzemski, prof. PWSZ w Nysie Autor: Karol Trinczek

  2. Cel i zakres pracy Cel pracy Wykonanie dwóch radiomodemów (z wykorzystaniem projektów literaturowych) oraz napisanie programu do transmisji danych obsługującego zbudowane radiomodemy Zakres pracy • Zaadaptowanie projektu z literatury • Wykonanie radiomodemów • Opracowanie programu do komunikacji • Wdrożenie sieci komunikacyjnej z dwoma radiomodemów

  3. Opracowanie radiomodemu i programu do transmisji danych Sprzęt wykorzystany w pracy • dwa radiomodemy • dwa kable • dwa zasilacze

  4. Zastosowanie radiomodemu Opracowanie radiomodemu i programu do transmisji danych • do pomiarów temperatury wody, powietrza • do pomiarów temperatury żywności • monitorowania linii produkcji • monitorowania określonego środowiska • monitorowania fabryk • monitorowania transportu

  5. Podstawowe parametry radiomodemu Opracowanie radiomodemu i programu do transmisji danych • prędkość transmisji drogą radiową 19,2kbd • praca w kanale 433MHz • maksymalna moc nadawania wynosi 10dBm • szybkość komunikacji poprzez port RS232 może wynosić: 4,8 kbd, 9,6 kbd, 14,4 kbd, 19,2 kbd, 38,4 kbd, 57,6 kbd, 115,2 kbd • maksymalny rozmiar buforu to 64 bajty • tryb pracy half dupleks

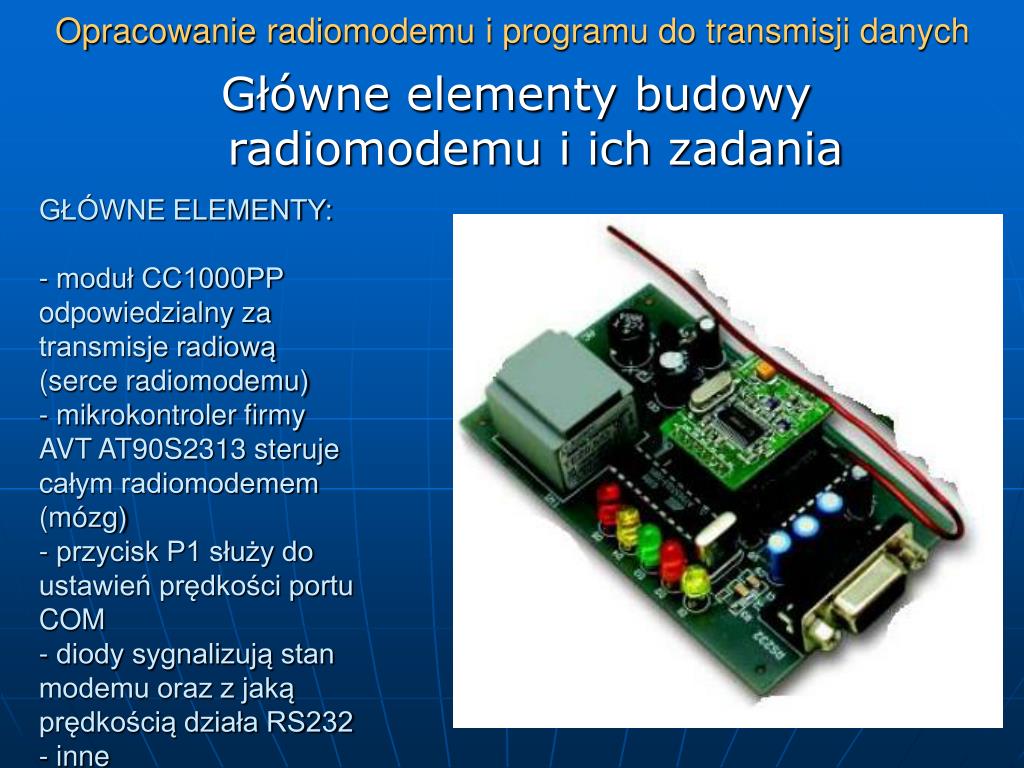

  6. Opracowanie radiomodemu i programu do transmisji danych Główne elementy budowy radiomodemu i ich zadania GŁÓWNE ELEMENTY:- moduł CC1000PP odpowiedzialny za transmisje radiową (serce radiomodemu)- mikrokontroler firmy AVT AT90S2313 steruje całym radiomodemem (mózg)- przycisk P1 służy do ustawień prędkości portu COM- diody sygnalizują stan modemu oraz z jaką prędkością działa RS232- inne

  7. Opracowanie radiomodemu i programu do transmisji danych Schemat połączenia i opis ramki w transmisji radiowej -rozmiar „paczki” danych może wynosić max 64 bajty, tyle ile wynosi pojemność buforu-ramka zawiera dodatkowe sygnały pomocnicze: *preambułę *bajt „S” *bajty „L” i „/L” *właściwe dane *bajt „C

  8. Opracowanie radiomodemu i programu do transmisji danych Wygląd interfejsu programu Transmiter v1.0 i jego główne funkcje GŁÓWNE FUNKCJE PROGAMU:-funkcja „Ustawienia portu COM”- funkcja „otwórz port”-funkcja „wybierz plik”-funkcja „wyślij plik”-funkcja „wyślij tekst”-wizualizacja postępu wysyłania -licznik czasu wysyłania-wizualizacja odbioru lub nadawania

  9. Opracowanie radiomodemu i programu do transmisji danych Funkcje zabezpieczające programu – obsługa wyjątków Gdy komputer nie posiada portów COM, użytkownik jest informowany o tym odpowiednim komunikatem(rys.1)Gdy port COM jest już używany, użytkownikowi programu ukaże się komunikat widoczny na rys.2 Rys. 1 Rys. 2

  10. DZIĘKUJĘ Opracowanie radiomodemu i programu do transmisji danych
