Presentation Transcript
advanced process library apl procesn knihovna obecn

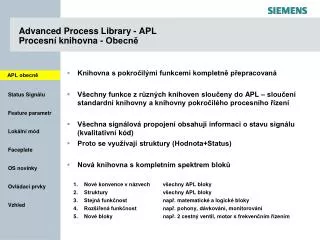

Advanced Process Library - APL Procesní knihovna - Obecně
  • Knihovna s pokročilými funkcemi kompletně přepracovaná
  • Všechny funkce z různých knihoven sloučeny do APL – sloučení standardní knihovny a knihovny pokročilého procesního řízení
  • Všechna signálová propojení obsahují informaci o stavu signálu (kvalitativní kód)
  • Proto se využívají struktury (Hodnota+Status)
  • Nová knihovna s kompletním spektrem bloků
    • Nové konvence v názvechvšechny APL bloky
    • Strukturyvšechny APL bloky
    • Stejná funkčnost např. matematické a logické bloky
    • Rozšířená funkčnostnapř. pohony, dávkování, monitorování
    • Nové blokynapř. 2 cestný ventil, motor s frekvenčním řízením

APL obecně

advanced process library apl funk n bloky
Analogová logikaLogika s analogovými signály

Digitální logikaLogika s digitálními signály

Údržba Uživatelské funkce údržby a diagnostiky

MatematikaMatematické operace

MonitorováníMonitorování analogové a binární procesní hodnoty

ŘízeníZadání analogové a binární procesní hodnoty

ReportVytvoření hlášení

SystemSystémové funkce a diagnostika

Advanced Process Library - APL Funkční bloky

Organizace do kategorií

  • Kanály

Přenos signálu (sběrnice, PCS 7 a univerzální)

  • Regulace

Regulační funkce včetně doplňkových

bloků pro speciální regulační úlohy

  • Konverze

Sloučení či rozdělení signálu a stavu

  • Čítače

Čítače nebo totalizéry průtoku

  • Dávkování

Dávkovací funkce

  • Pohony

Pohony a ventily

  • Generátory

Generátor signálu

  • Blokace

Blokovací funkce

APL obecně

advanced process library apl funk n bloky1

new

new

new

new

new

new

new

new

new

new

new

new

new

new

new

new

new

new

new

new

Advanced Process Library - APL Funkční bloky

Maintenance

  • MuxMST
  • MuxST

Operate

  • OpAn
  • OpDi01
  • Opdi03
  • OpTrig

Logic Binary

  • And04
  • And08
  • Or04
  • Or08
  • Not01

Channel

  • FbAnIn
  • FbAnOu
  • FbDiIn
  • FbDiOu
  • Pcs7AnIn
  • Pcs7AnOu
  • Pcs7DiIn
  • Pcs7DiIT
  • Pcs7DiOu

Mathematic

  • Add04
  • Add08
  • Average
  • DeadTime
  • Derivate
  • Integer
  • Lag
  • MeanTime
  • Mul04
  • Mul08
  • Limit

APL obecně

Logic Analog

  • Mux3An
  • RateLim
  • SelA16In
  • SelA02In

Interlock

  • Intlock02
  • Intlock04
  • Intlock08
  • Intlock16

Report

  • Event
  • EventTs

Dosage

  • DoseL

Monitor

  • MonAnL
  • MonDiL
  • MonDi08

Count

  • CountOh
  • CountSc

Convert

  • StruAnIn
  • StruAnOu
  • StruDiIn
  • StruDiOu
  • StruScIn
  • StruScOu
  • StIn
  • StOu
  • MstIn
  • MstOu

Control

  • ConPerMon
  • FmCont
  • FmTemp
  • GainSched
  • ModPreCon (4x4 MPC)
  • PidConL / PidConR
  • Ratio
  • SplRange
  • StepConL

Drive

  • MotL
  • MotRevL
  • MotSpL
  • MotSpCL
  • VlvL
  • VlvMotL
  • Vlv2WayL

Generator

  • Impulse
  • Ramp
  • Saw
  • Sinus
advanced process library apl status sign lu st
Advanced Process Library - APL Status Signálu (ST)

Použití strukturovaných proměnných

  • Procesní hodnota se stavem signálu ( 80H, 60H, 00H, 28H, 68H, 78H, A4H)

Kanálový driver blok

Status signálu

Procesní hodnota

jako struktura

  • Stav hodnoty ok nebo neznámý
  • Stav hodnoty špatný nebo nepoužitelný
  • Stav hodnoty špatný vztaženo k procesu
  • Stav hodnoty nejistý
  • Stav hodnoty vztaženo k procesu
  • Hodnota simulovaná
  • Stav hodnoty požadavek na údržbu
  • Stavy korespondující PA profilu PROFIBUS & PROFINET international
advanced process library apl cfc a propojov n blok
Advanced Process Library – APLCFC a propojování bloků

Propojení jsou v zásadě struktury

  • Analogováhodnota -> REAL + 1 Byte Status signálu
  • Binární hodnota-> BOOL + 1 Byte Status signálu

Status signálu

advanced process library apl status sign lu st1

nové

Advanced Process Library - APL Status Signálu (ST)
  • Ukazuje validitu procesního signálu
  • Pro každou procesní hodnotu je status signálu zobrazen ve faceplate vedle měření
  • V ikoně bloku je zobrazen nejhorší stav signálu z procesních hodnot ve faceplate
  • Tok signálu -> každé propojení dopraví jak signál tak status

Status signálu

advanced process library apl p klad vyu it stavu sign lu p i zen
Advanced Process Library – APL Příklad – využití stavu signálu při řízení

Status signálu

advanced process library apl feature parametr struktura s 32 bin rn mi elementy
Advanced Process Library - APL Feature parametr -> Struktura s 32 binárními elementy
  • Konfigurovatelné chování bloků motorů, ventilů, dávkovacích bloků
  • Bity rezervovány pro budoucí rozšíření

Feature parametr

advanced process library apl p klad feature parametr
Advanced Process Library - APL Příklad: Feature parametr

Feauture bit 4 = 0 StartAut = 1 start motoru StopAut = 1 stop motoruOba = 0 žádná změna stavu

Oba = 1 žádná změna stavu +chybové hlášení

Feauture bit 4 = 1 StartAut = 1 start motoru StartAut = 0 stop motoru

StopAut není použit

Start

Stop

Feature parametr

Start

Stop

advanced process library apl p klad lok ln m d
Advanced Process Library - APL Příklad: Lokální mód

Lokální mód: zapnutí, vypnutí motoru z místa

Volba: přepnutí do lokálního módu z místa nebo z vizualizace

StartLocal

Výběr módu z faceplate

StopLocal

Lokal

Start

Lokální mód

Stop

Start

FbkRun

MCC

advanced process library apl p klad lok ln m d1
Advanced Process Library - APL Příklad: Lokální mód

Lokální mód: zapnutí, vypnutí motoru z místa

Volba: přepnutí do lokálního módu z místa nebo z vizualizace

StartLocal

Výběr módu z faceplate

StopLocal

Lokal

Start

Lokální mód

Stop

FbkRun

Start

Local Act

MCC

advanced process library apl faceplate
Advanced Process Library - APL Faceplate

Výběr

faceplate

Limity / stavová oblast

Povely a výběr

módu

Zobrazení stavu

Faceplate

Procesní

oblast

Doplňující

informace

Pomocné

hodnoty

Propojení na další

faceplate

advanced process library apl faceplate pracovn oblast
Advanced Process Library - APL Faceplate pracovní oblast

Indikace operace

Operace s indikací

Faceplate

Pracovní oblast

advanced process library apl zm na okna faceplatu
Advanced Process Library - APL Změna okna faceplatu

Změna zobrazeného okna pomocí levého kliku talčítka

Otevření dalšího zobrazení pomocí pravého kliknutí

Faceplate

+

advanced process library apl reprezentace hodnot

Hlášenízamčeno

Dostatečná autorizace

Funkce povolena

Nedostatečná autorizace

Funkce nepovolena (OS_Perm)

Funkce díky stavu procesu není možná

Hodnota pasivována

( PV_AH_En)

Interní simulace

Špatná

hodnota

Externí simulace

Advanced Process Library - APL Reprezentace hodnot

Faceplate

advanced process library apl rovn u ivatelsk ho opr vn n

nové

new

Advanced Process Library - APL Úrovně uživatelského oprávnění

Úroveň 1

  • Podle nastavení uživatele a přístupových práv má operátor různá oprávnění k ovládání ikony bloku.
  • Jsou k dispozici čtyři úrovně:
    • Autorizace úrovně = 0 (žádné procesní řízení)
    • Autorizace úrovně = 1 (jednoduché procesní řízení)
    • Autorizace úrovně = 2 (vyšší procesní řízení)
    • Autorizace úrovně = 3 (nejvyšší úroveň procesního řízení)

Úroveň 2

Faceplate

Úroveň 3

advanced process library apl ovl d n s a bez potvrzov n
Advanced Process Library - APL Ovládání s a bez potvrzování
  • Celoprojektové přizpůsobení filozofie ovládání pomocí interního tagu na OS@APLCommandExecutionSteps
  • Hodnota = 3 -> 3 kroky, s potvrzením (default)
  • Hodnota = 2 -> 2 kroky, bez potvrzení

Faceplate

S potvrzením

Bez potvrzení

advanced process library apl p m ovl d n z ikony bloku

nové

Advanced Process Library - APL Přímé ovládání z ikony bloku
  • Otevření faceplate (levý klik kdekoliv na ikoně bloku)
    • Přímé zadávání hodnoty z ikony bloku

(pravé kliknutí myši na příslušné hodnotě)

Faceplate
