slide1

CTE.C

1. ¿Qué es CAD2FIDE ?

Es una herramienta que se instala dentro de AUTOCAD que permite convertir un proyecto o anteproyecto de un edificio de viviendas en un fichero en formato FIDE.

slide2

CTE.C

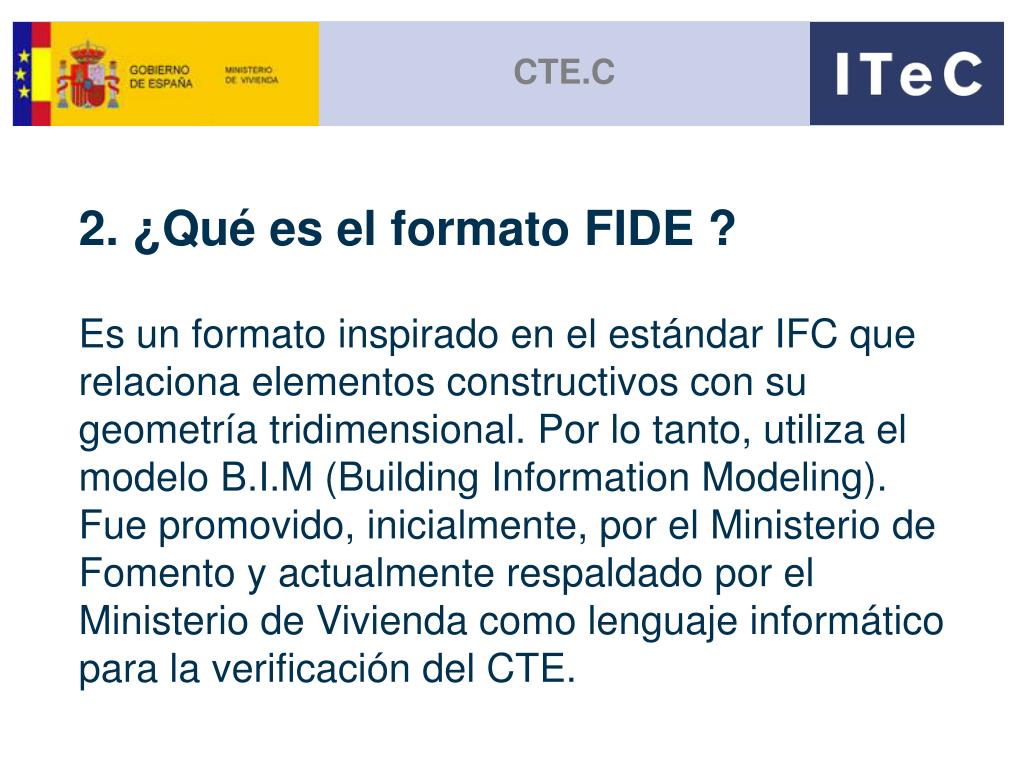

2. ¿Qué es el formato FIDE ?

Es un formato inspirado en el estándar IFC que relaciona elementos constructivos con su geometría tridimensional. Por lo tanto, utiliza el modelo B.I.M (Building Information Modeling). Fue promovido, inicialmente, por el Ministerio de Fomento y actualmente respaldado por el Ministerio de Vivienda como lenguaje informático para la verificación del CTE.

slide3

CTE.C

3. ¿Por qué AUTOCAD ?

AUTOCAD se ha utilizado por dos razones principales:

  • Permite a los programadores desarrollar nuevas funcionalidades que quedan integradas dentro de su entorno gráfico
  • Es un programa muy difundido en los despachos de arquitectura y, por lo tanto, no requiere ningún aprendizaje adicional para utilizarlo.
slide4

CTE.C

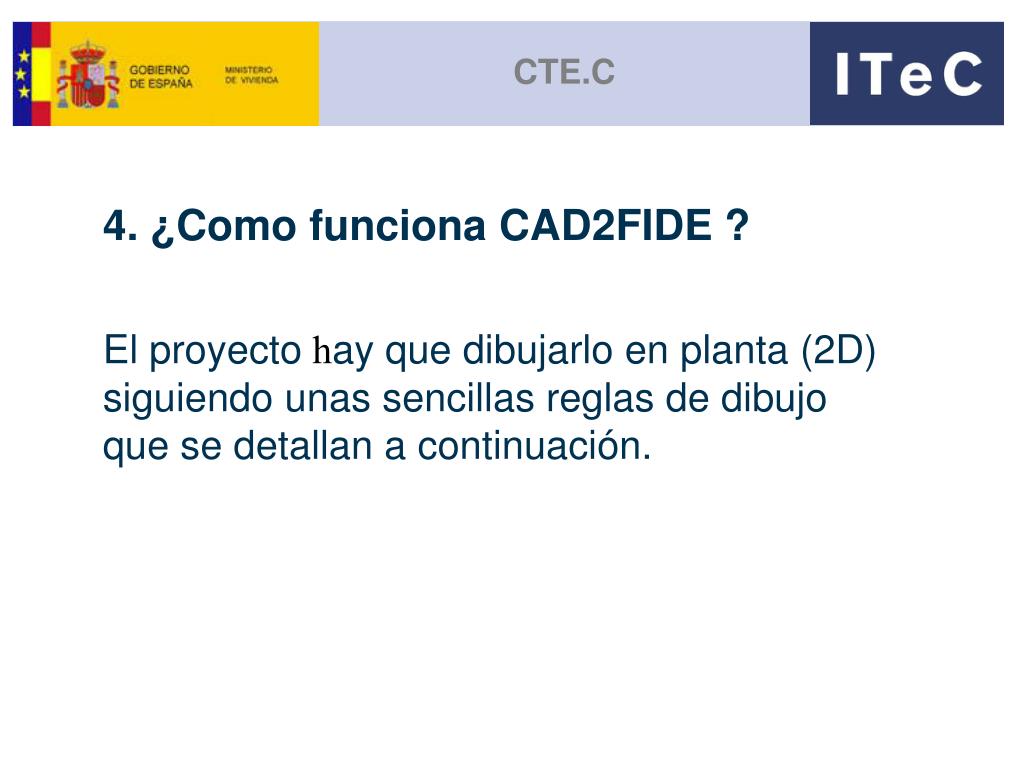

4. ¿Como funciona CAD2FIDE ?

El proyecto hay que dibujarlo en planta (2D) siguiendo unas sencillas reglas de dibujo que se detallan a continuación.

slide5

raya-punto-raya = Pared medianera

Línea discontinua = Separación de usos

1 línea simple = Barandilla

2 líneas paralelas = Pared

Reglas de dibujo

Puertas, ventanas, pilares y escaleras son bloques de la aplicación DAO

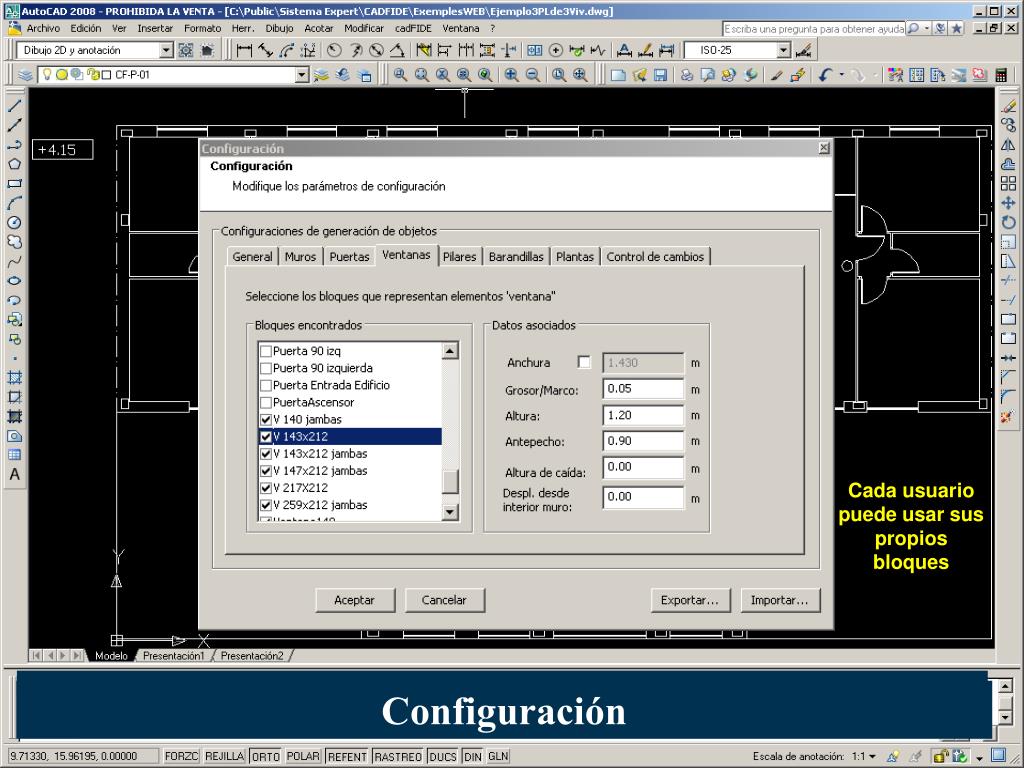

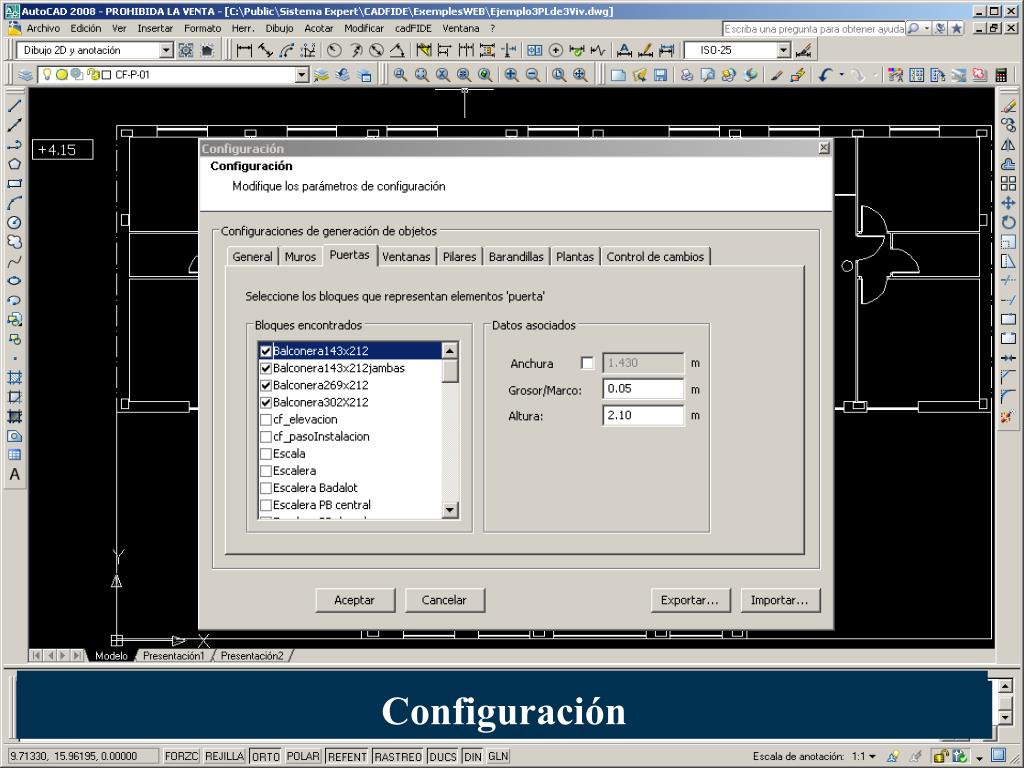

slide9

Configuración

Cada usuario puede usar sus propios bloques

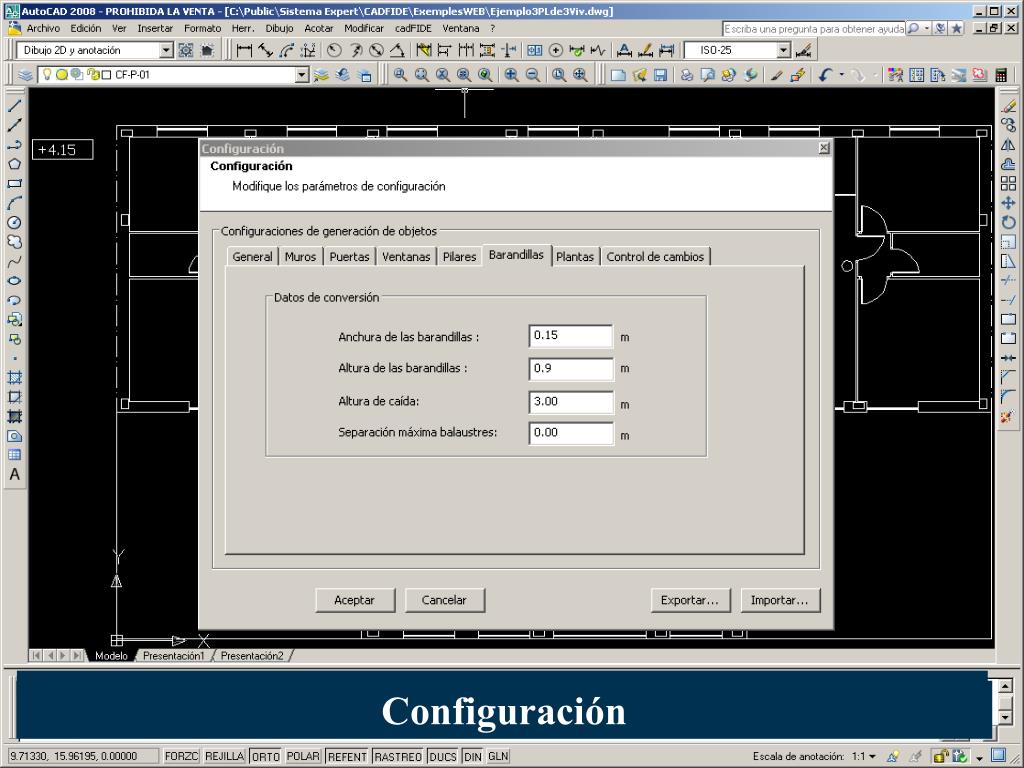

slide10

Configuración

Altura de planta

slide12

Configuración

Altura de planta

slide14

Las paredes se fragmentan para que cada tramo pueda ser analizado según los usos de los recintos adyacentes

Detección automática de elementos constructivos verticales

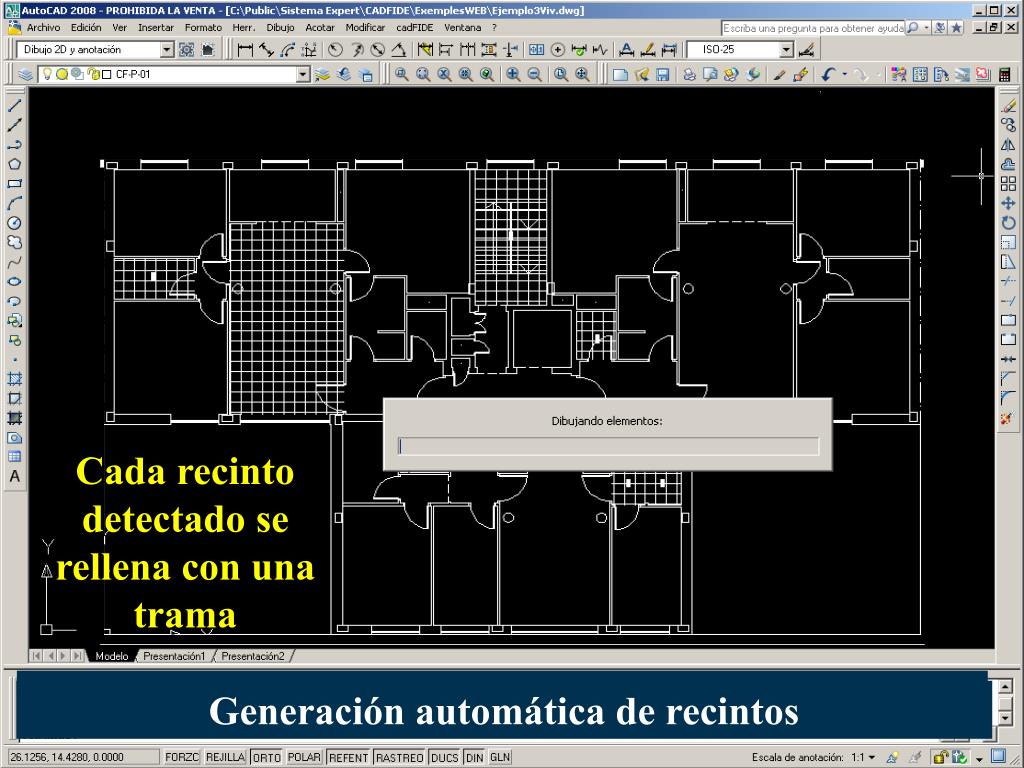

slide16

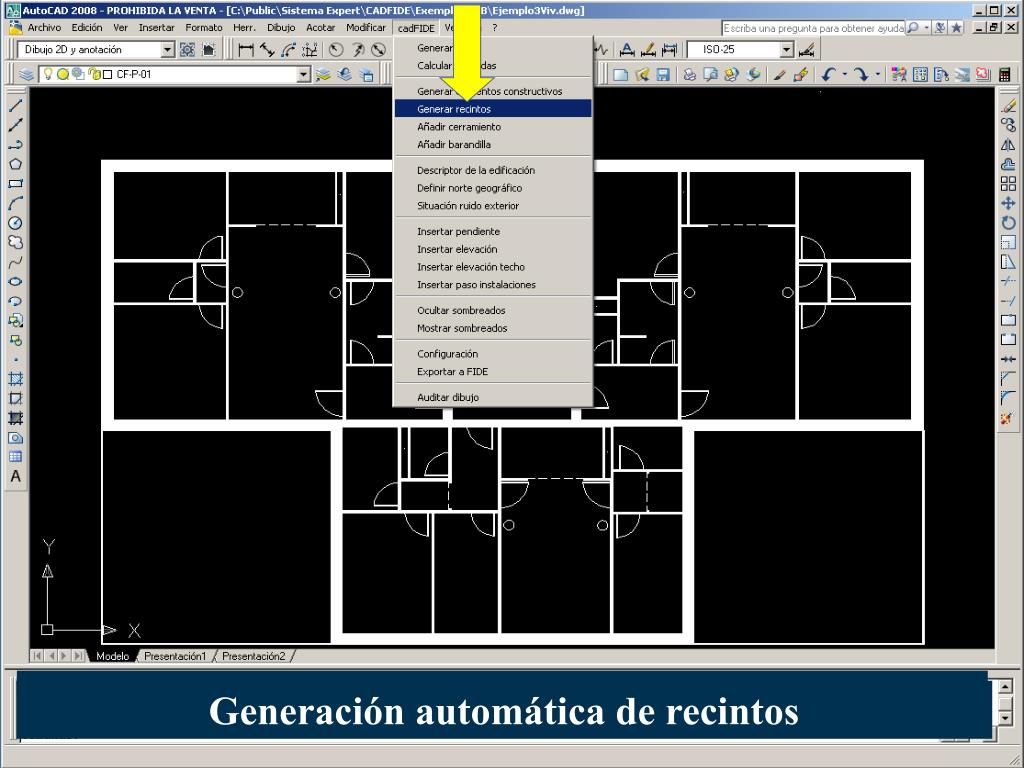

Generación automática de recintos

Cada recinto detectado se rellena con una trama

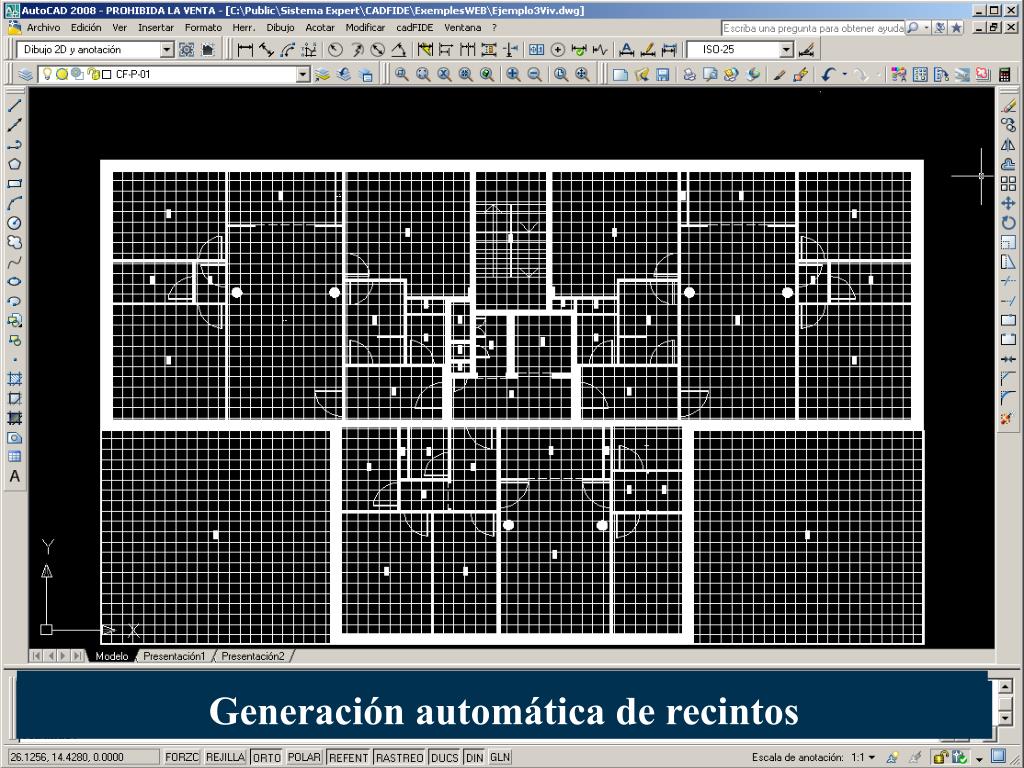

slide17

Generación automática de recintos

Cada recinto detectado se rellena con una trama

slide21

Detección automática de las unidades de uso

Se marcan las puertas de acceso a las viviendas

slide25

N

SE

SE

N

SO

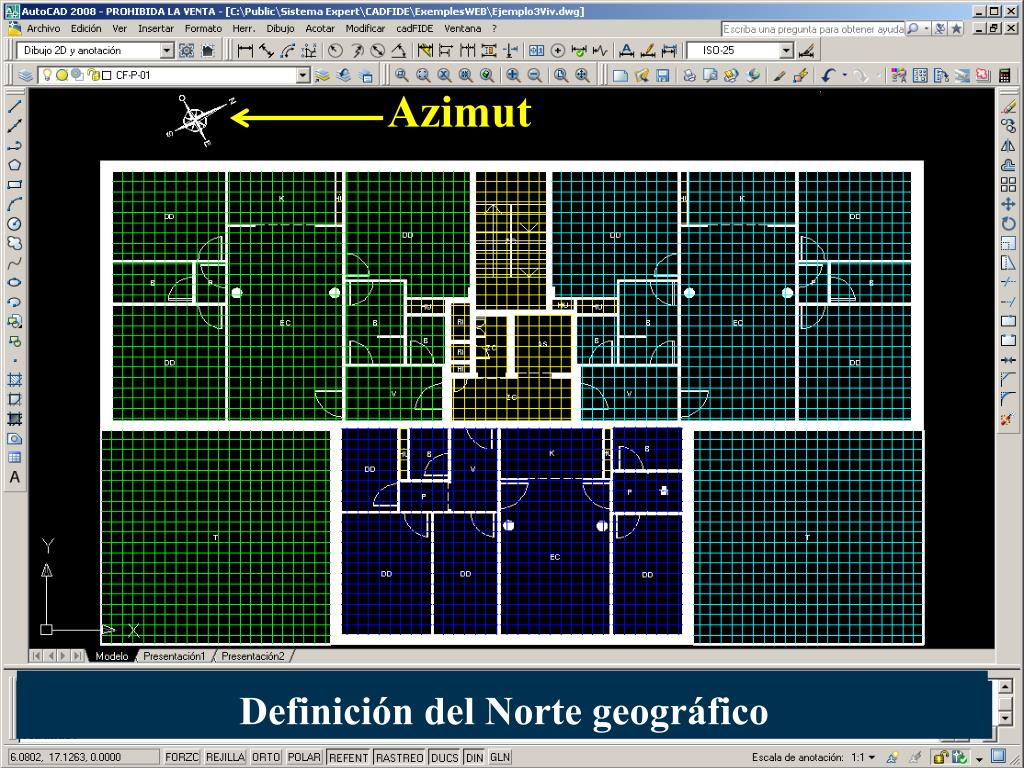

Definición del Norte geográfico

Con el azimut definido es posible determinar las orientaciones de todos los cerramientos exteriores

slide27

Situación de los cerramientos respecto al ruido

Las fachadas restantes (excepto medianeras) se consideran que están frente a calles ruidosas

Selección de las fachadas que dan a patio interior cerrado o a entorno tranquilo

slide29

CTE.C

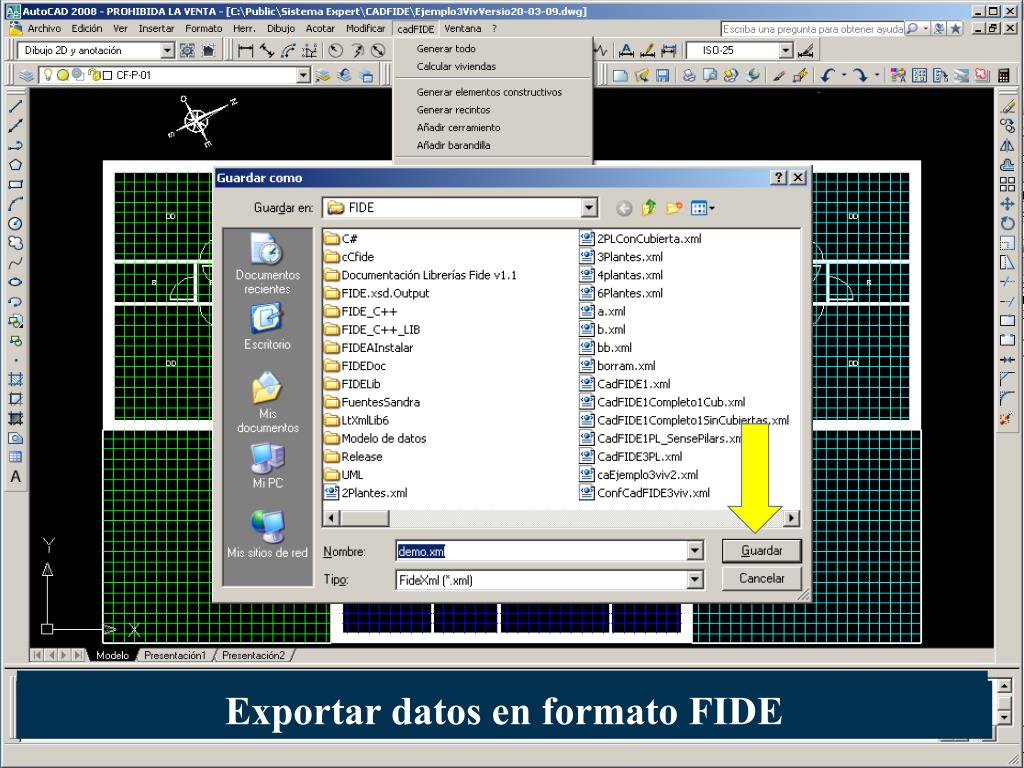

5. Comprobación por Internet

Una vez exportado el proyecto a FIDE, se “sube” al CTE.C (web), se asignan soluciones constructivas y se realiza la comprobación transversal de los DB’s: Sección HE1 de DB HE, DB HR, DB SI, DB SU, DB HS, introduciendo las modificaciones necesarias.

slide30

CTE.C

6. Control de cambios

Desde CTE.C se exporta de nuevo el proyecto en formato FIDE con los cambios que se han realizado para el cumplimento de los DB’s.

Ese nuevo fichero en formato FIDE sirve para detectar los cambios dimensionales desde CAD2FIDE

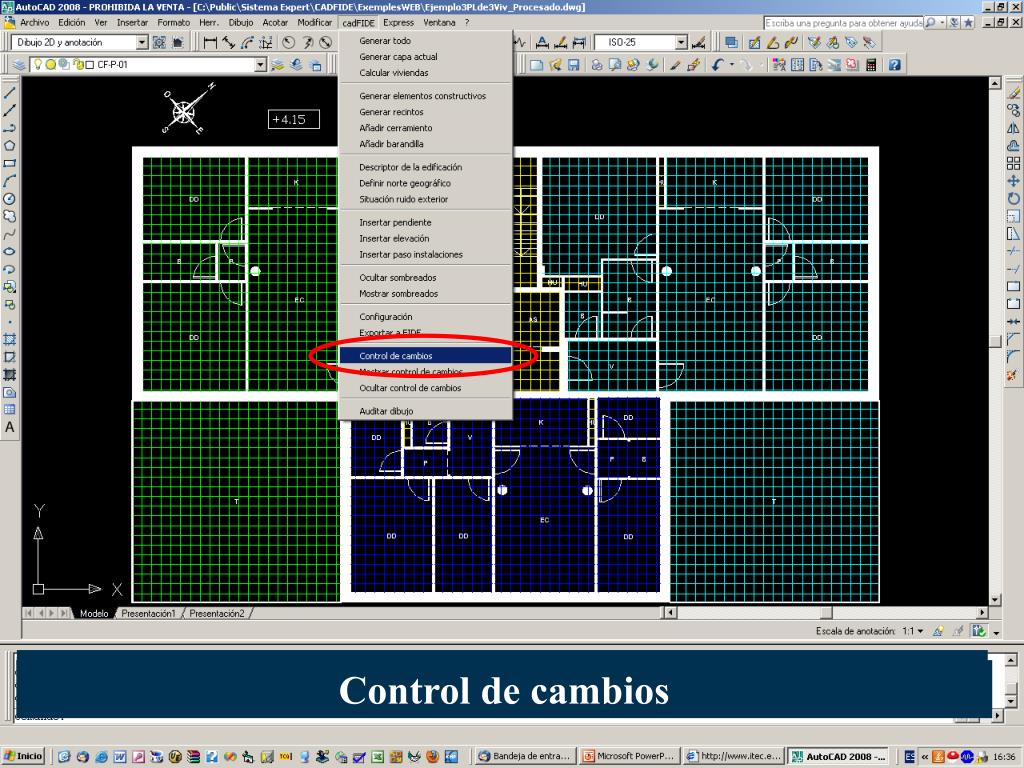

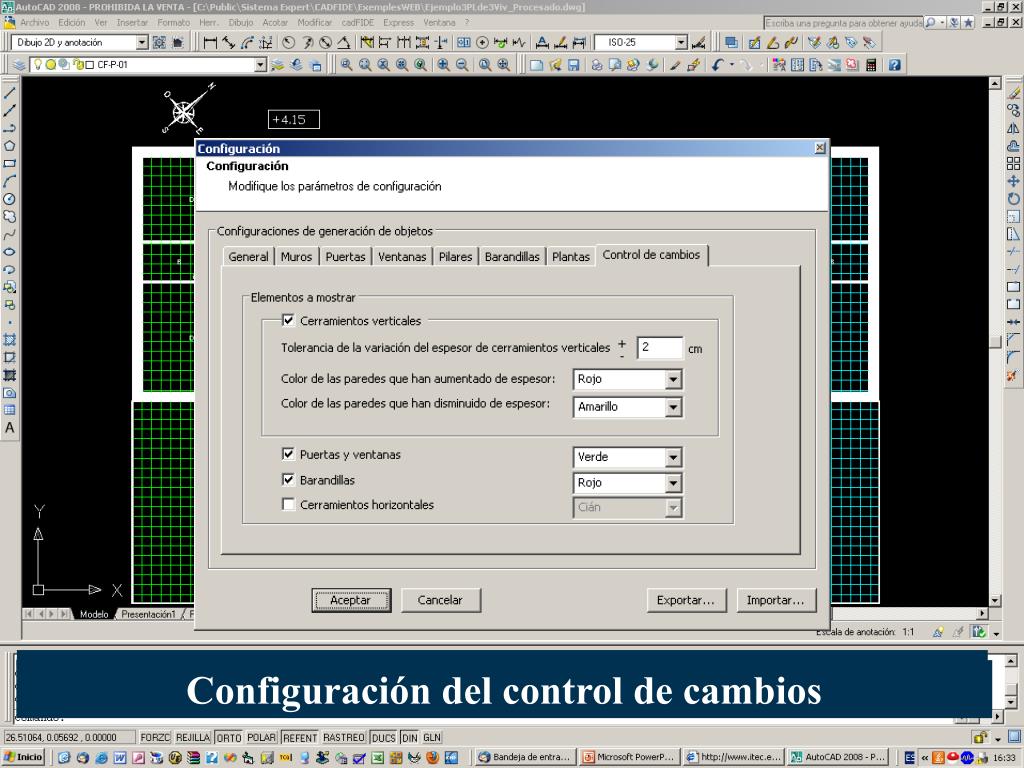

slide33

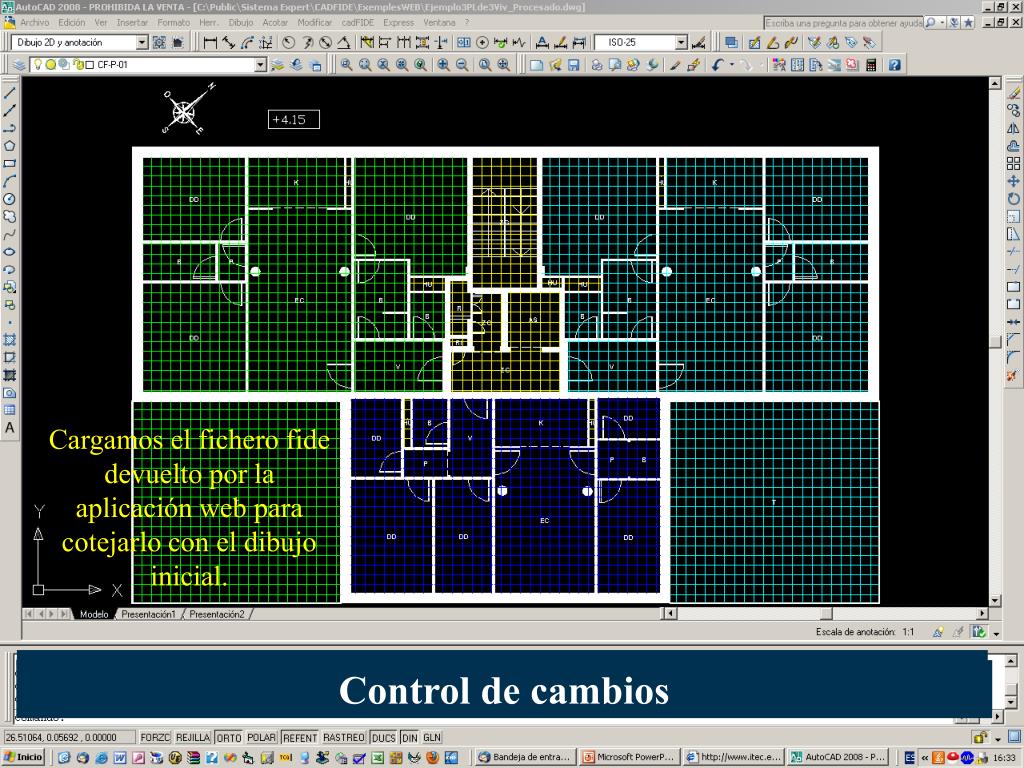

Control de cambios

Cargamos el fichero fide devuelto por la aplicación web para cotejarlo con el dibujo inicial.

slide35

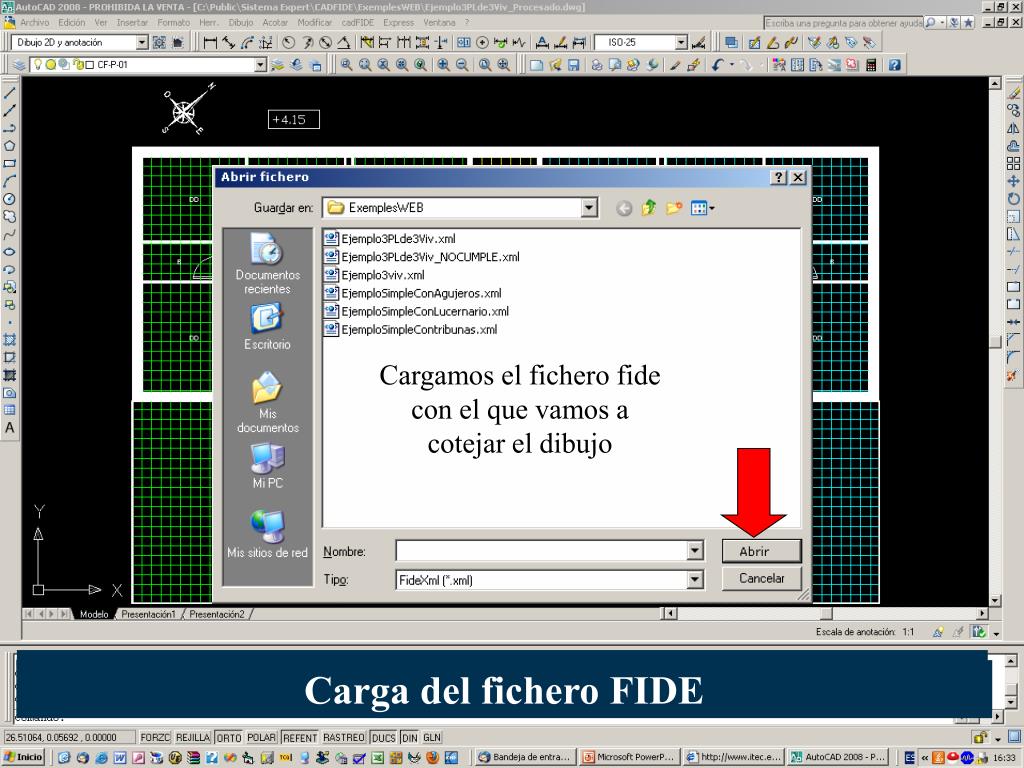

Carga del fichero FIDE

Cargamos el fichero fide con el que vamos a cotejar el dibujo

slide36

Visualización de los cambios

En rojo paredes que han aumentado mas de 2 cm su espesor.

En amarillo paredes que han disminuido mas de 2 cm su espesor

En blanco paredes cuyo grueso ha variado menos de 2 cm.

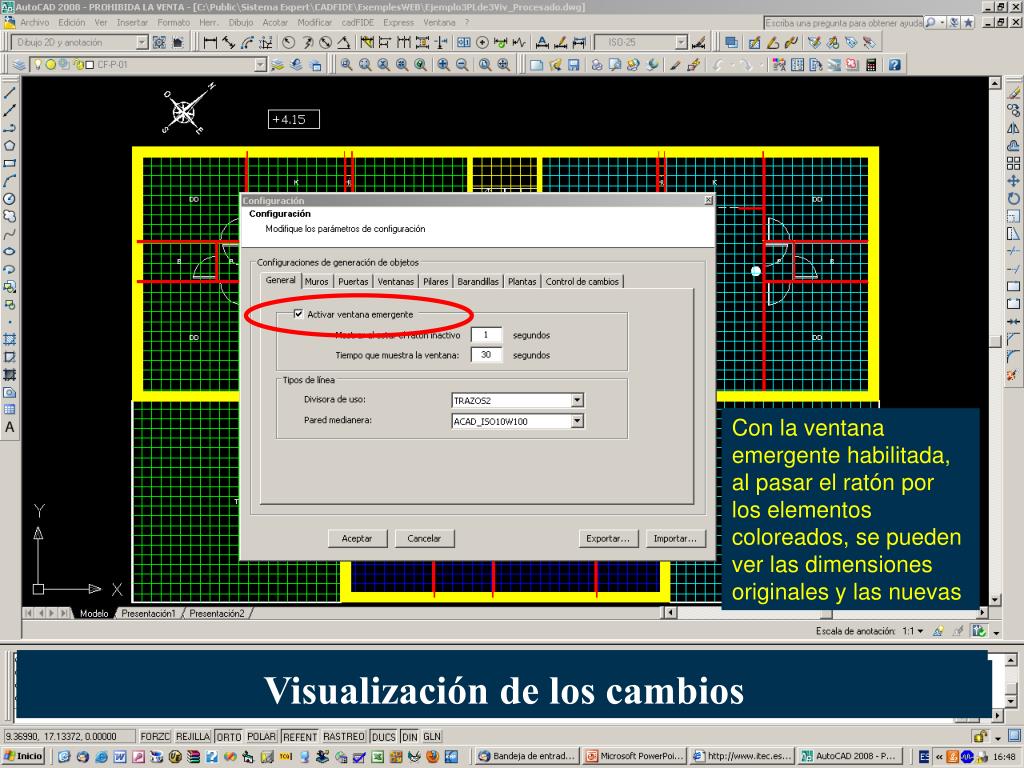

slide37

Visualización de los cambios

Con la ventana emergente habilitada, al pasar el ratón por los elementos coloreados, se pueden ver las dimensiones originales y las nuevas
