Presentation Transcript

  1. CTE.C 1. ¿Qué es CAD2FIDE ? Es una herramienta que se instala dentro de AUTOCAD que permite convertir un proyecto o anteproyecto de un edificio de viviendas en un fichero en formato FIDE.

  2. CTE.C 2. ¿Qué es el formato FIDE ? Es un formato inspirado en el estándar IFC que relaciona elementos constructivos con su geometría tridimensional. Por lo tanto, utiliza el modelo B.I.M (Building Information Modeling). Fue promovido, inicialmente, por el Ministerio de Fomento y actualmente respaldado por el Ministerio de Vivienda como lenguaje informático para la verificación del CTE.

  3. CTE.C 3. ¿Por qué AUTOCAD ? AUTOCAD se ha utilizado por dos razones principales: • Permite a los programadores desarrollar nuevas funcionalidades que quedan integradas dentro de su entorno gráfico • Es un programa muy difundido en los despachos de arquitectura y, por lo tanto, no requiere ningún aprendizaje adicional para utilizarlo.

  4. CTE.C 4. ¿Como funciona CAD2FIDE ? El proyecto hay que dibujarlo en planta (2D) siguiendo unas sencillas reglas de dibujo que se detallan a continuación.

  5. raya-punto-raya = Pared medianera Línea discontinua = Separación de usos 1 línea simple = Barandilla 2 líneas paralelas = Pared Reglas de dibujo Puertas, ventanas, pilares y escaleras son bloques de la aplicación DAO

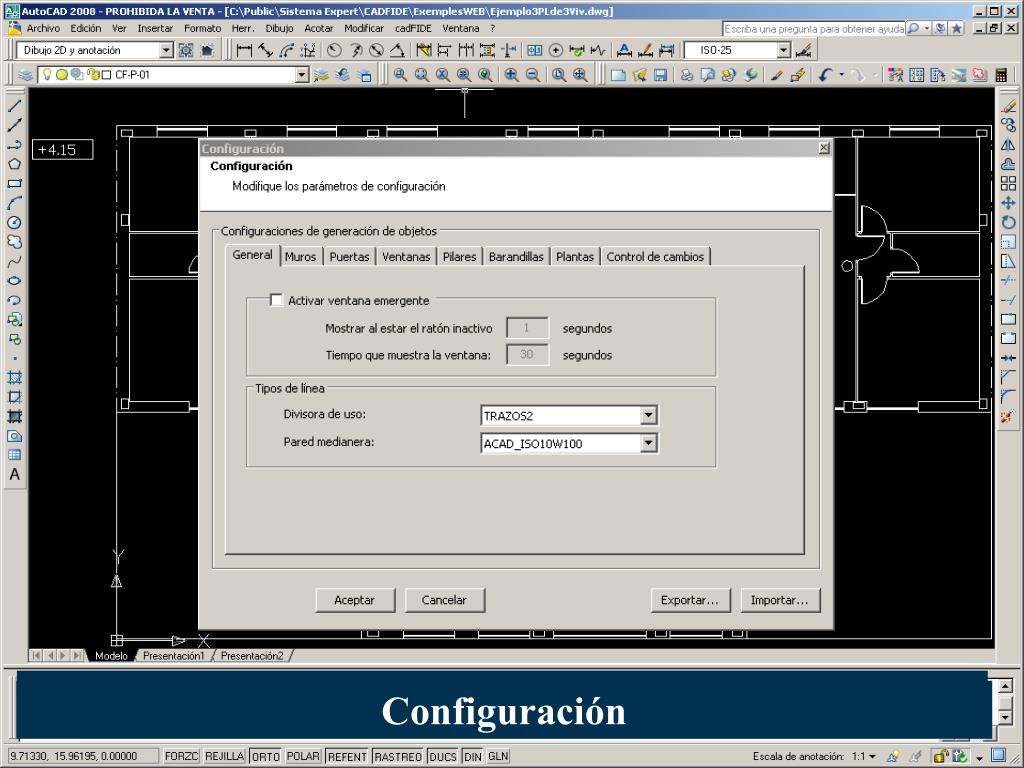

  6. Configuración

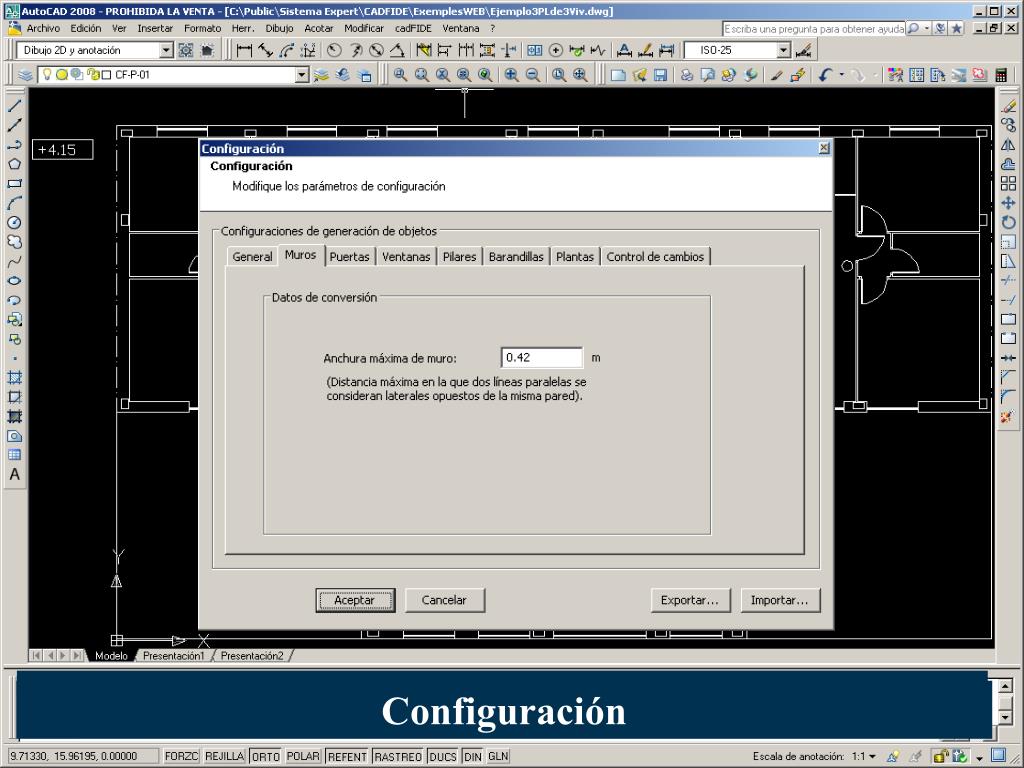

  7. Configuración

  8. Configuración

  9. Configuración Cada usuario puede usar sus propios bloques

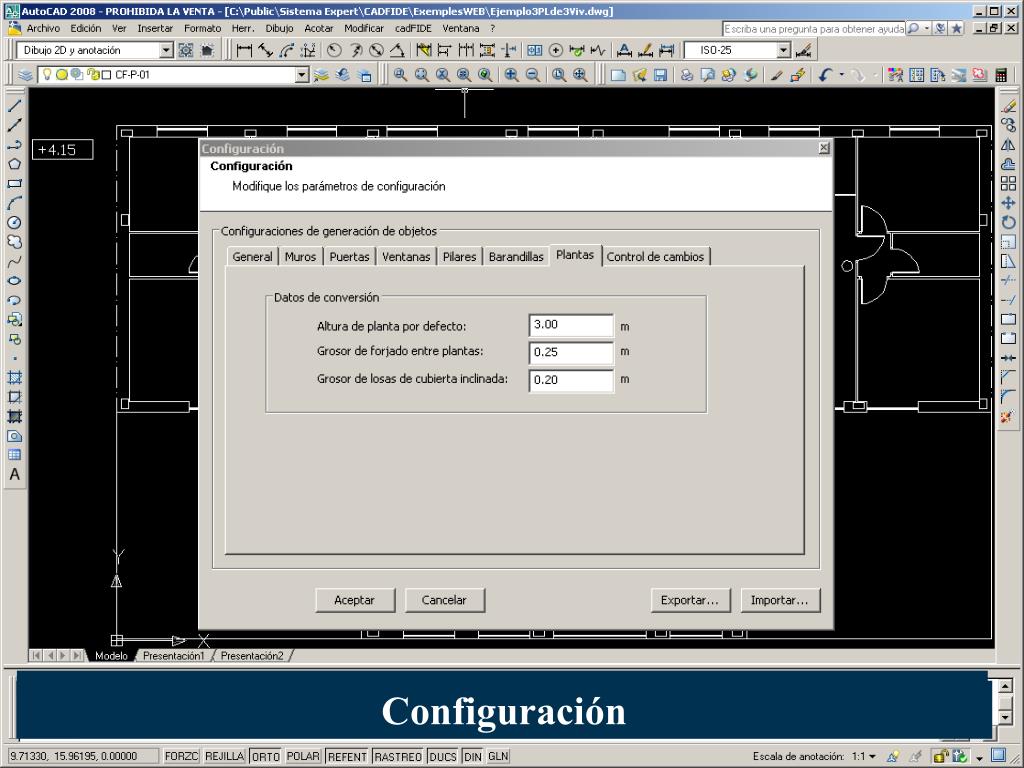

  10. Configuración Altura de planta

  11. Configuración

  12. Configuración Altura de planta

  13. Detección automática de elementos constructivos verticales

  14. Las paredes se fragmentan para que cada tramo pueda ser analizado según los usos de los recintos adyacentes Detección automática de elementos constructivos verticales

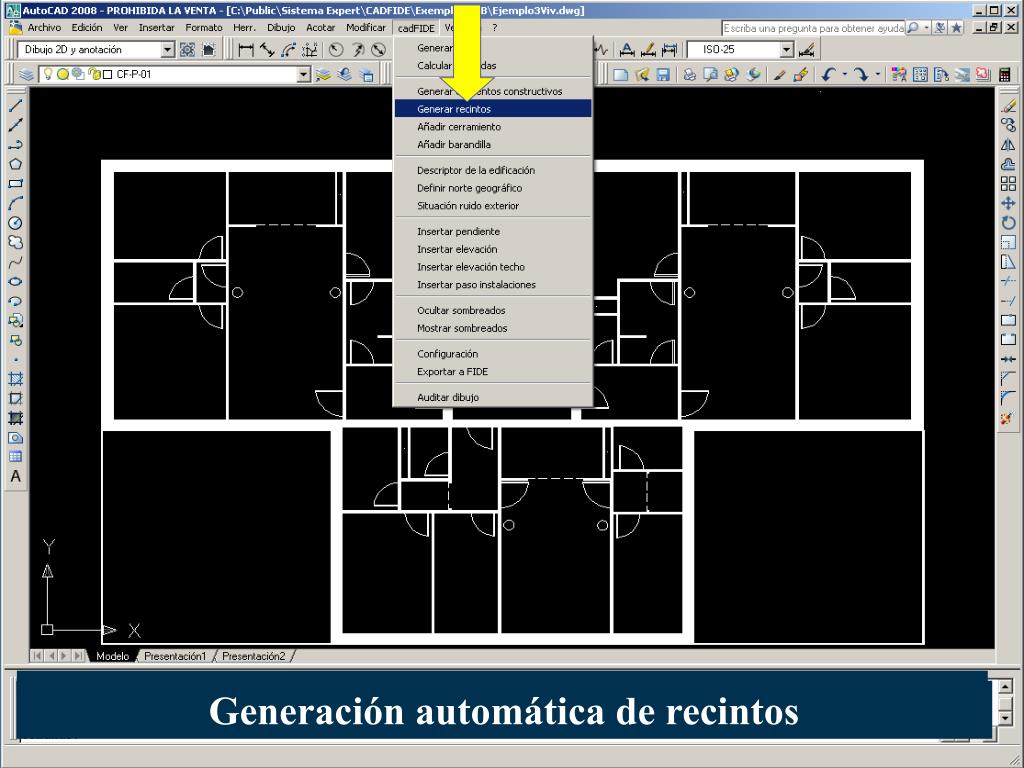

  15. Generación automática de recintos

  16. Generación automática de recintos Cada recinto detectado se rellena con una trama

  17. Generación automática de recintos Cada recinto detectado se rellena con una trama

  18. Generación automática de recintos

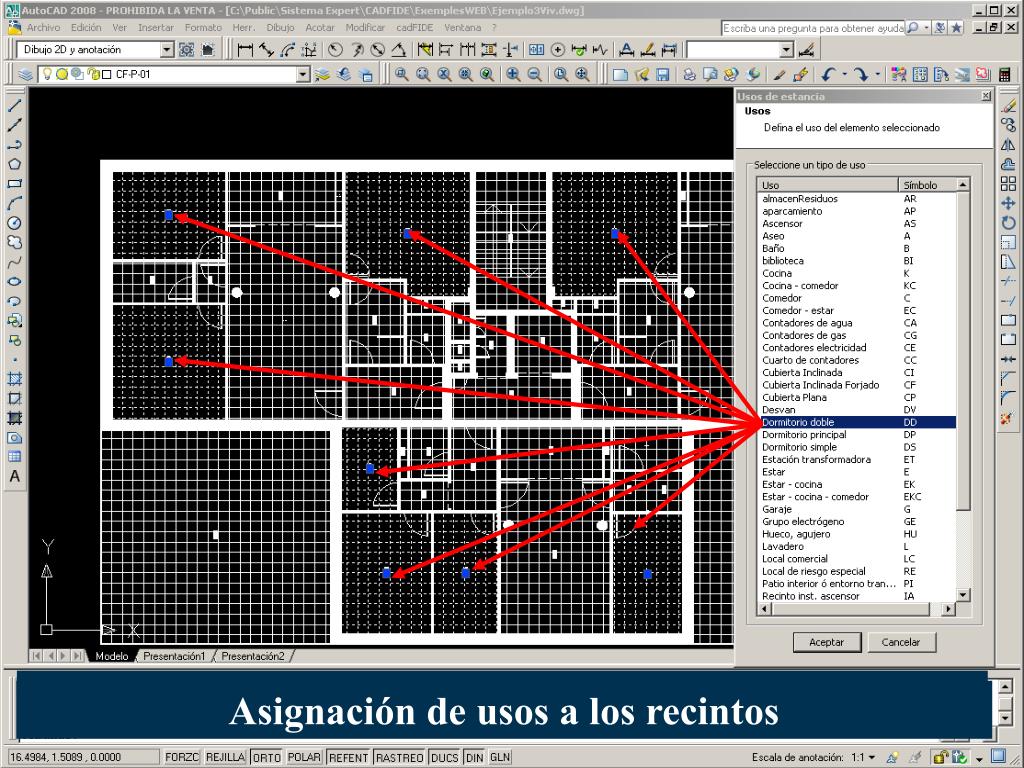

  19. Asignación de usos a los recintos

  20. Detección automática de las unidades de uso

  21. Detección automática de las unidades de uso Se marcan las puertas de acceso a las viviendas

  22. Detección automática de las unidades de uso

  23. Definición del Norte geográfico

  24. Definición del Norte geográfico Azimut Azimut

  25. N SE SE N SO Definición del Norte geográfico Con el azimut definido es posible determinar las orientaciones de todos los cerramientos exteriores

  26. Situación de los cerramientos respecto al ruido

  27. Situación de los cerramientos respecto al ruido Las fachadas restantes (excepto medianeras) se consideran que están frente a calles ruidosas Selección de las fachadas que dan a patio interior cerrado o a entorno tranquilo

  28. Exportar datos en formato FIDE

  29. CTE.C 5. Comprobación por Internet Una vez exportado el proyecto a FIDE, se “sube” al CTE.C (web), se asignan soluciones constructivas y se realiza la comprobación transversal de los DB’s: Sección HE1 de DB HE, DB HR, DB SI, DB SU, DB HS, introduciendo las modificaciones necesarias.

  30. CTE.C 6. Control de cambios Desde CTE.C se exporta de nuevo el proyecto en formato FIDE con los cambios que se han realizado para el cumplimento de los DB’s. Ese nuevo fichero en formato FIDE sirve para detectar los cambios dimensionales desde CAD2FIDE

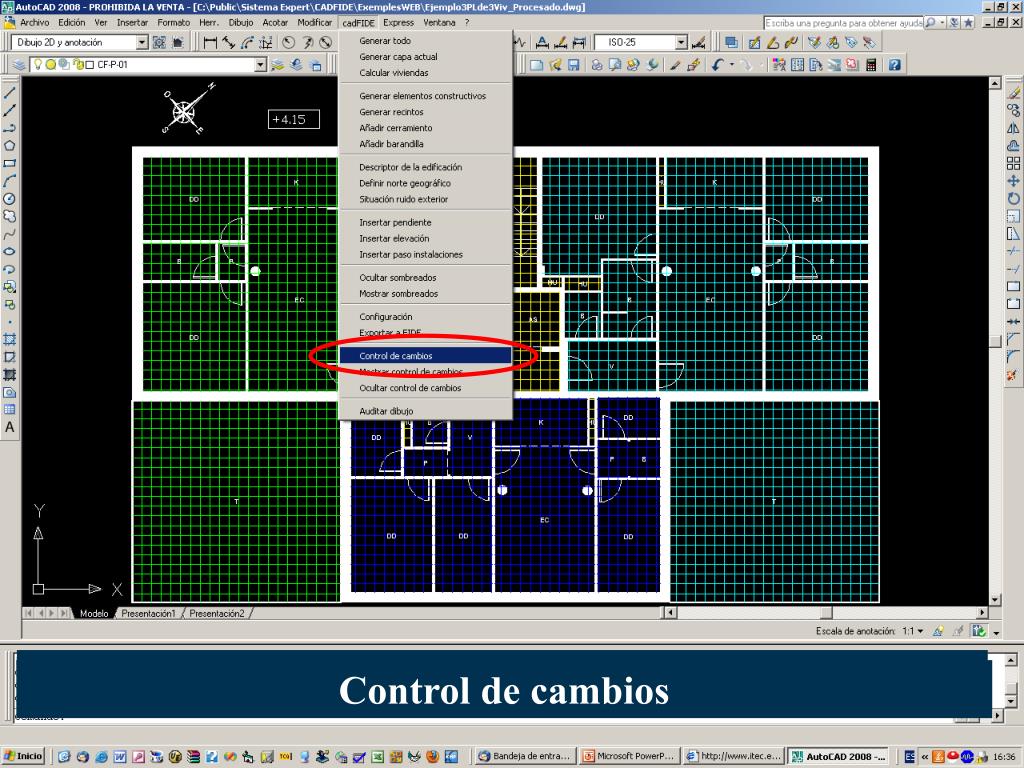

  31. Control de cambios

  32. Configuración del control de cambios

  33. Control de cambios Cargamos el fichero fide devuelto por la aplicación web para cotejarlo con el dibujo inicial.

  34. Control de cambios

  35. Carga del fichero FIDE Cargamos el fichero fide con el que vamos a cotejar el dibujo

  36. Visualización de los cambios En rojo paredes que han aumentado mas de 2 cm su espesor. En amarillo paredes que han disminuido mas de 2 cm su espesor En blanco paredes cuyo grueso ha variado menos de 2 cm.

  37. Visualización de los cambios Con la ventana emergente habilitada, al pasar el ratón por los elementos coloreados, se pueden ver las dimensiones originales y las nuevas

  38. Visualización de los cambios
