Smart meetering ip netze der zukunft l.jpg

Smart Meetering – IP Netze der Zukunft ?

Mathias Nieting

Dr. Neuhaus Telekommunikation GmbH


Smart metering was ist das l.jpg

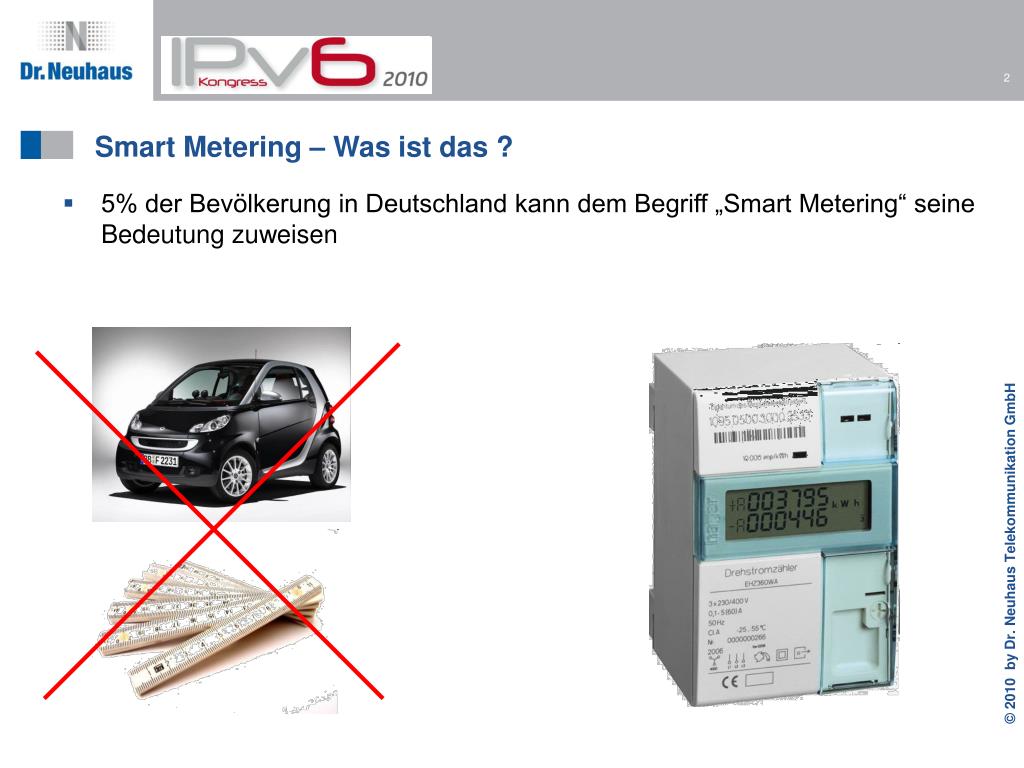

Smart Metering – Was ist das ?

  • 5% der Bevölkerung in Deutschland kann dem Begriff „Smart Metering“ seine Bedeutung zuweisen


Der politische wille l.jpg
Der politische Wille

  • Das Energiewirtschaftsgesetz schreibt einschneidende Änderungen für den Haushaltskunden vor

    • Schon heute:

      • müssen monatliche Abrechnungen angeboten werden (Gas, Strom)

    • ab dem 01.01.2010

      • Es müssen Messeinrichtungen eingebaut werden, die die tatsächliche Nutzungsdauer wiederspiegeln (Gas, Strom für Neubauten und Renovierungen)

    • Bis zum 31.12.2010

      • Tarifmodelle (Gas, Strom)


Der weg zum elektronischen haushaltsz hler ehz l.jpg

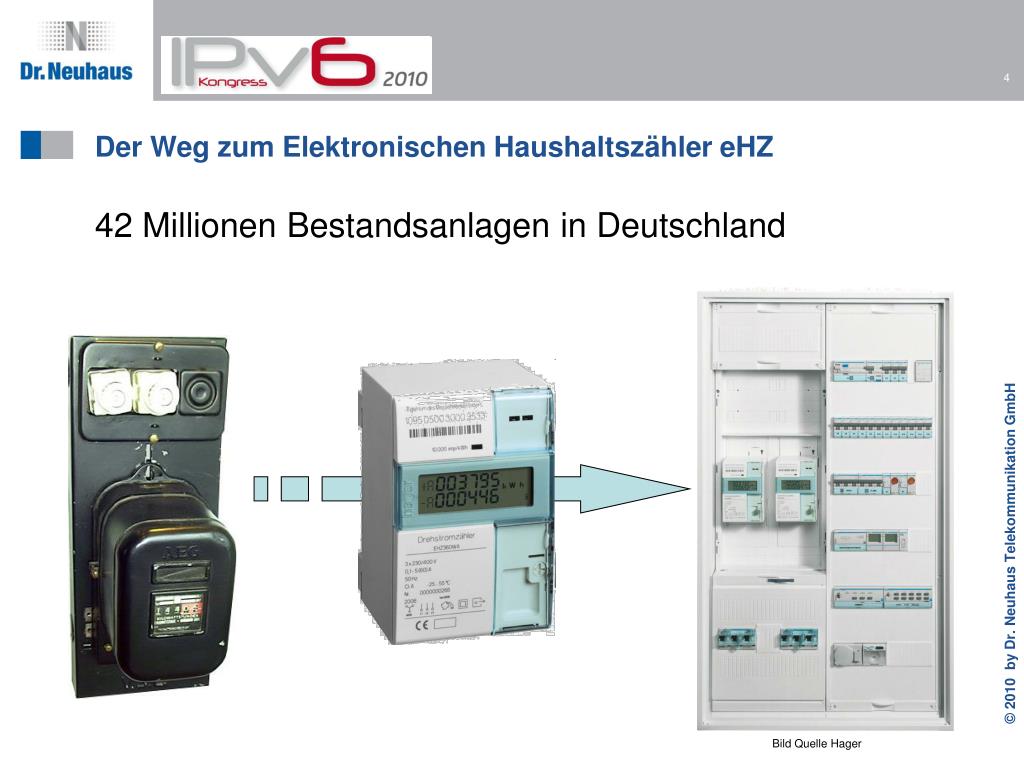

Der Weg zum Elektronischen Haushaltszähler eHZ

42 Millionen Bestandsanlagen in Deutschland

Bild Quelle Hager


Medien b ndeln mit dem muc c l.jpg
Medien Bündeln mit dem MUC-C

+

  • MUC-C

    • Multi Utility Communication Controller

  • Kommunikationseinheit für Mehrsparten-Erfassung von Messdaten bei Haushaltskunden

    • Strom

    • Gas

    • Wasser

    • Heizung

  • Kommunikationseinheit mit dem Endverbraucher

    • Für lokale Anzeigen


Smart metering in der ip landschaft l.jpg

Internet

Internet

Internet

Internet

Internet

Internet

Internet

Smart Metering in der IP Landschaft

  • Umsetzung der Anforderungen ist ökonomisch umsetzbar nur durch den Einsatz von Standards

  • Übertragung der Messwerte und Tarifinformationen durch öffentliche Netze muss gesichert erfolgen

  • Nutzung des Kunden DSL Zugang ?

  • Energielieferant ist ISP

  • ISP ist Dienstleister für EVU

Zentrale

Zentrale

Zentrale

Zentrale

Zentrale

Zentrale

Zentrale

Zentrale

Zentrale

Zentrale

DSL

Provider

Provider

Provider

Provider

Bild Quelle Hager


Gsm gprs als unabh ngiger kommunikationsweg l.jpg

Internet

GSM/GPRS

Provider

GSM/GPRS als unabhängiger Kommunikationsweg

  • GSM/GPRS flächendeckend verfügbar

  • Teilweise schwierige Empfangsbedingungen in Kellerlagen

  • Monatliche Kosten für Datenkommunikation

Zentrale

Wireless

GPRS/GSM

Bild Quelle Hager


Plc powerline kommunikation l.jpg
PLC Powerline Kommunikation

  • Schmalbandkommunikation bis 100kHz

  • Modulationsarten: FSK, DCSK, OFDM

  • Datenraten 1.2kbps …. 300kbps

  • Bis zu 10.000 Zählpunkte pro Datenkonzentrator (DC)

Wireless

GPRS/GSM

Bild Quelle Hager

DC


Kommunikationswege mit ipv6 l.jpg

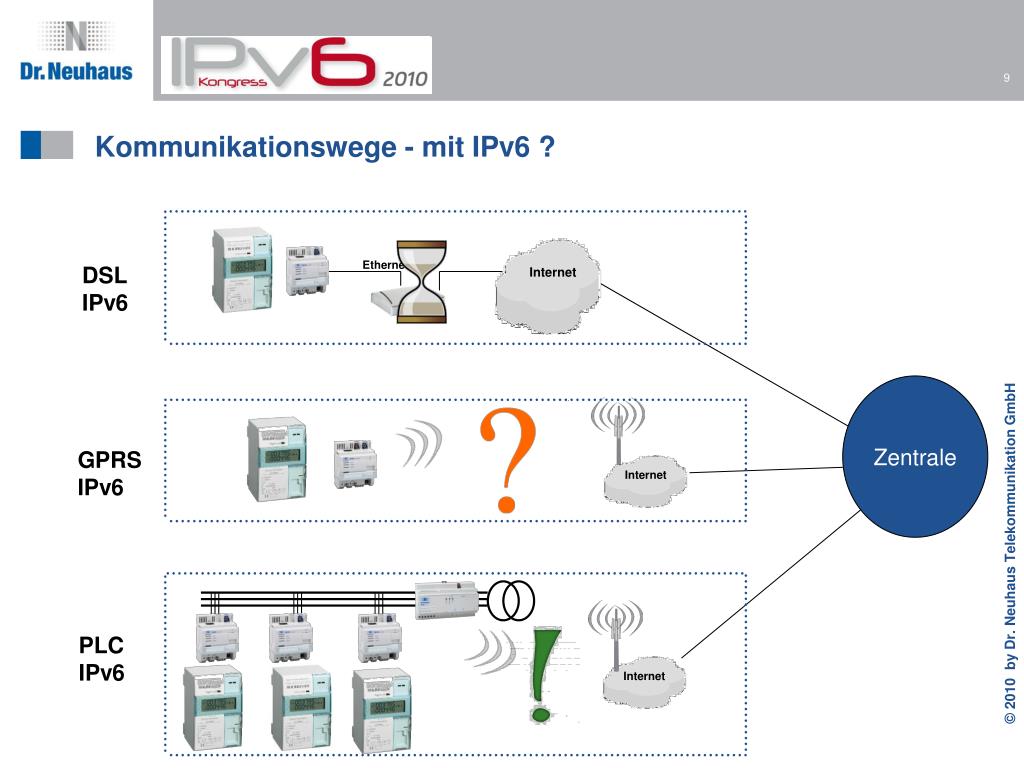

Kommunikationswege - mit IPv6 ?

Ethernet

DSL

IPv6

Internet

Zentrale

GPRS

IPv6

Internet

PLC

IPv6

Internet


Ipv6 im schmalband cenelec a plc l.jpg

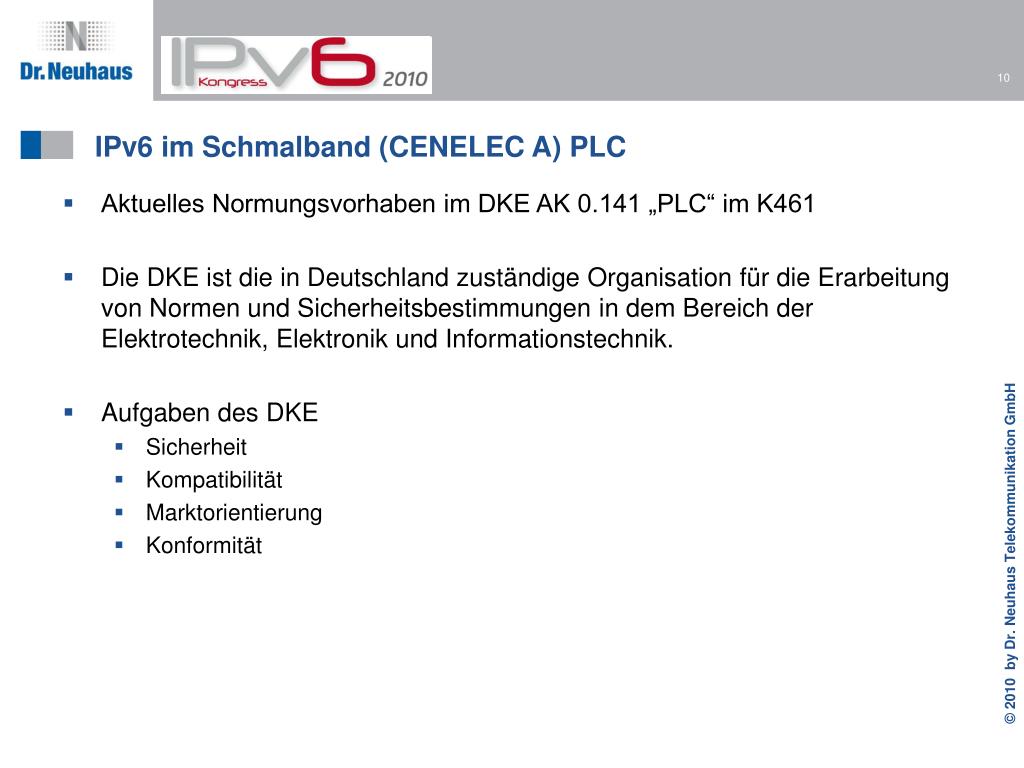

IPv6 im Schmalband (CENELEC A) PLC

  • Aktuelles Normungsvorhaben im DKE AK 0.141 „PLC“ im K461

  • Die DKE ist die in Deutschland zuständige Organisation für die Erarbeitung von Normen und Sicherheitsbestimmungen in dem Bereich der Elektrotechnik, Elektronik und Informationstechnik.

  • Aufgaben des DKE

    • Sicherheit

    • Kompatibilität

    • Marktorientierung

    • Konformität


Osi schichten modell l.jpg
OSI Schichten Modell

  • Verwendung von Standards sichert Kompatibilität und Austauschbarkeit

UDP, ICMP

IPv6

  • IPv6 ist Anforderung der EVU

  • 6LoWPAN und 802.15.4 sind bewährte Standards aus der Funkkommunikation

6LowPAN

MAC 802.15.4

PHY layer

Medium

LV (230V)

MV (15kV)


Mesh networking im plc l.jpg
Mesh-Networking im PLC

  • IEC 802.15.4 und 6LoWPAN ermöglichen

    • Mesh network topology

    • Auto discover mode und route calculation

    • Authentication und Encryption


Erste feldversuche in frankreich juni 2009 l.jpg

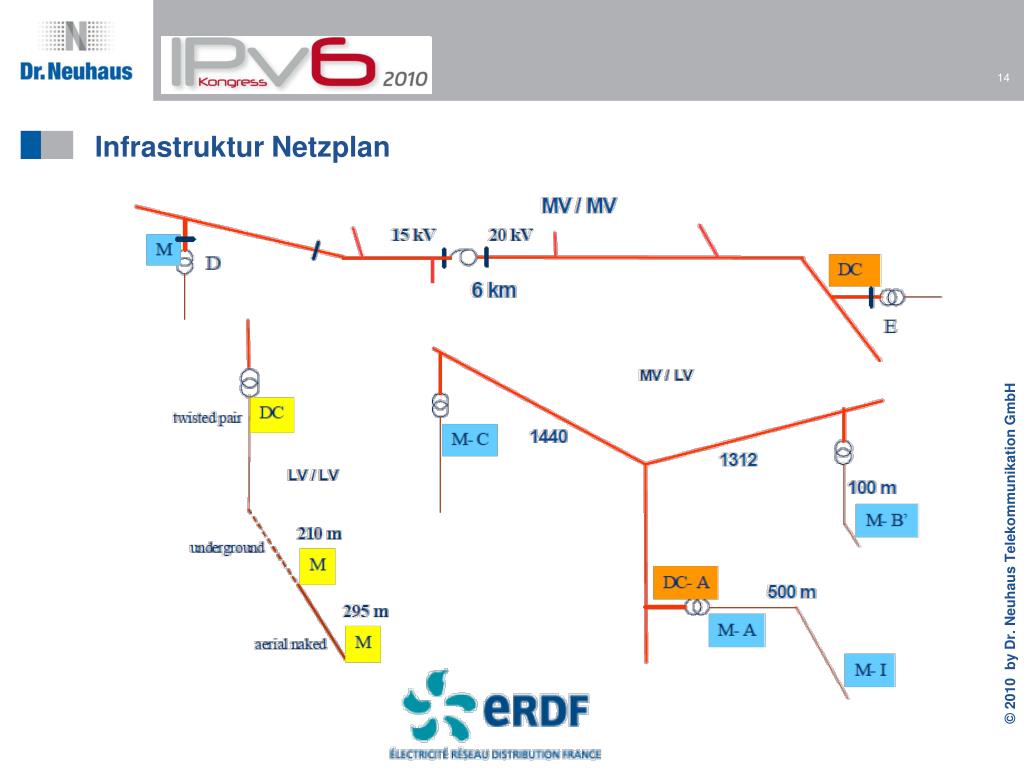

Erste Feldversuche in Frankreich Juni 2009

  • Auswahl eines „gemischten“ Netzaufbaus



Beispiele smart metering in deutschland l.jpg
Beispiele Smart Metering in Deutschland

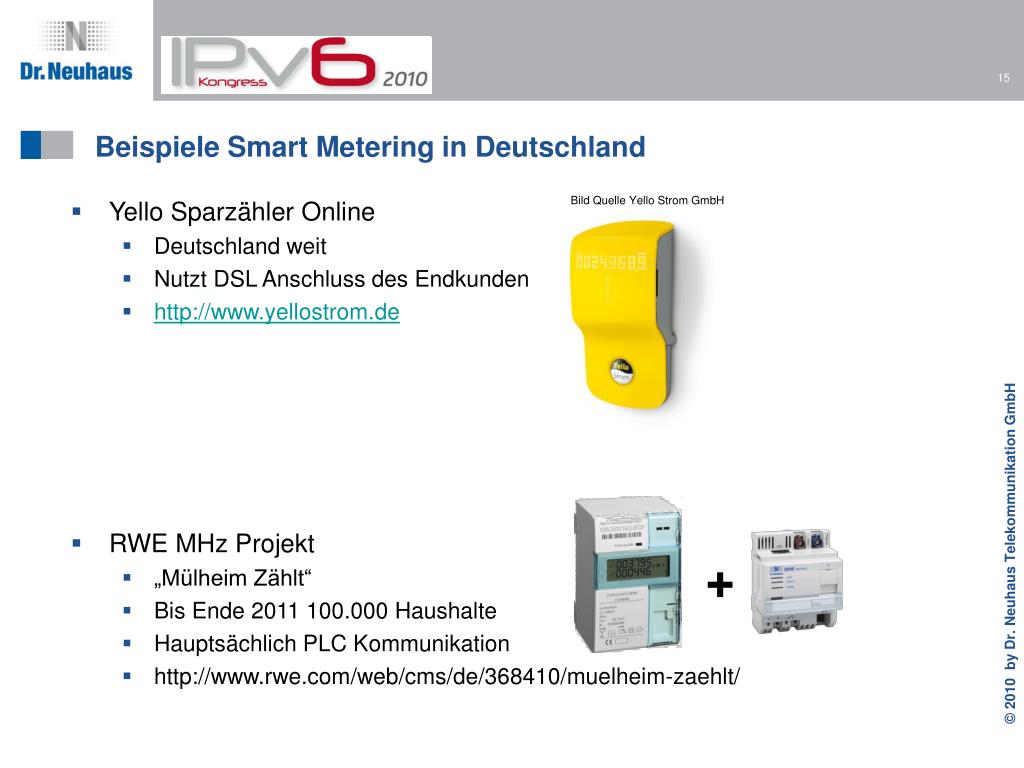

  • Yello Sparzähler Online

    • Deutschland weit

    • Nutzt DSL Anschluss des Endkunden

    • http://www.yellostrom.de

  • RWE MHz Projekt

    • „Mülheim Zählt“

    • Bis Ende 2011 100.000 Haushalte

    • Hauptsächlich PLC Kommunikation

    • http://www.rwe.com/web/cms/de/368410/muelheim-zaehlt/

Bild Quelle Yello Strom GmbH

+


Vom smart meetering zum smart home l.jpg

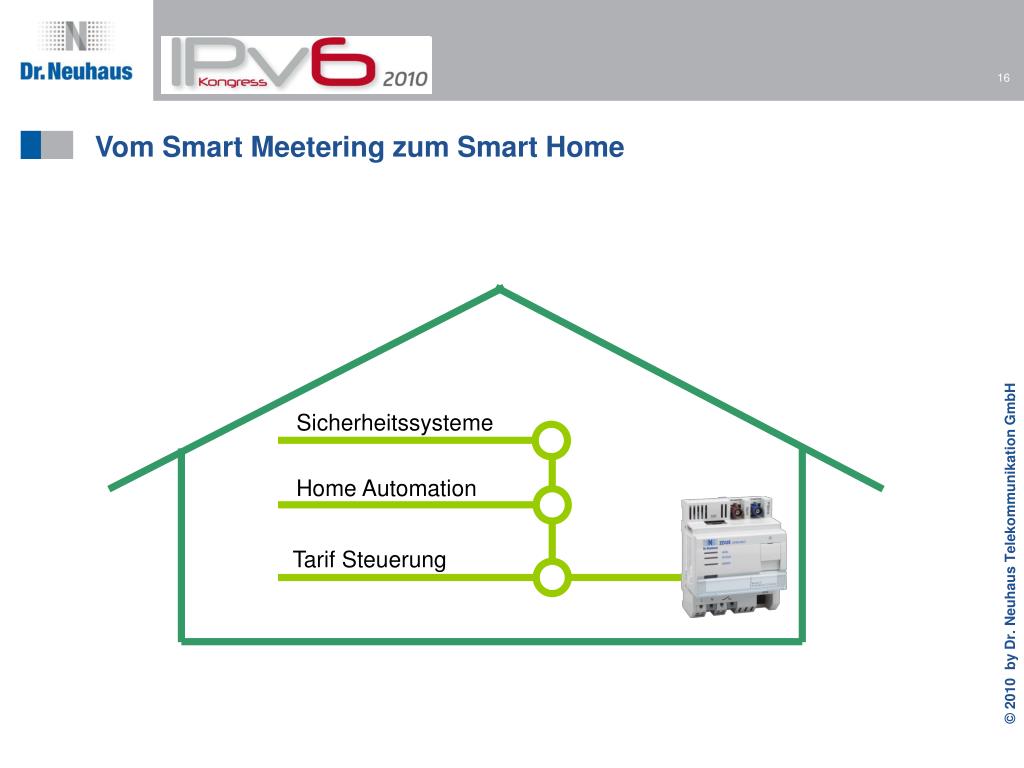

Vom Smart Meetering zum Smart Home

Sicherheitssysteme

Home Automation

Tarif Steuerung


Vom smart meetering zum smart grid l.jpg
Vom Smart Meetering zum Smart Grid

Bild Quelle European Commision


E energy modellprojekte l.jpg
E-Energy Modellprojekte

  • eTelligenceIntelligenz für Energie, Märkte und Netze Projektkoordinator: EWE AG

  • E-DeMaEntwicklung und Demonstration dezentral vernetzter Energiesysteme hin zum E-Energy Marktplatz der Zukunft Projektkoordinator: RWE Rheinland Westfalen Netz AG

  • MeRegioAufbruch zu Minimum Emission Regions Projektkoordinator: EnBW Energie Baden-Württemberg AG

  • Modellstadt MannheimModellstadt Mannheim in der Metropolregion Rhein-Neckar Projektkoordinator: MVV Energie AG

  • RegModHarzRegenerative Modellregion HarzProjektkoordinator: RegenerativKraftwerk Harz GmbH & Co KG

  • Smart WattsSteigerung der Selbstregelfähigkeit des Energiesystems durch die Etablierung eines Internets der EnergieProjektkoordinator: utilicount GmbH & Co. KG
