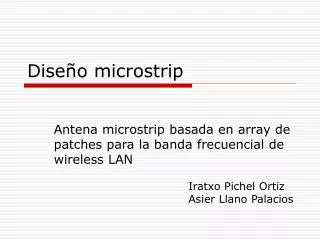

  1. Diseño microstrip Antena microstrip basada en array de patches para la banda frecuencial de wireless LAN Iratxo Pichel Ortiz Asier Llano Palacios

  2. Índice • Especificaciones • Patches • Diseño • Topología • Sustrato • Patch • Array de patches • Adaptación 1 • Adaptación 2 • Adaptación 3 • Layout • Simulación • Resultados • Conclusiones

  3. Especificaciones • Especificaciones de diseño • Tecnología microstrip (revelado) • Radiadores con forma de parches rectangulares • Utilización de arrays • Banda de Wireless LAN • Dimensiones reducidas • Especificaciones técnicas • Banda frecuencial: 2,40 – 2,48 GHz • |S11| máx: -10 dB (0.31) • COE máx: 1.92 • Ganancia mín: 8 dB

  4. Patches • Figura plana en placa microstrip (rectangulares, circulares, …) • Máximos de radiación en los extremos inicial y final • Longitud aproximada de λ/2 • Determina la frecuencia de resonancia • Anchura “aprox” cuadrada • Determina la eficiencia de radiación • Impedancia de entrada elevada (100 – 300 Ω) • Diseño: • Bibliografía: • Realización de hoja de cálculo

  5. Diseño – Topología • Array cuadrado: N x N • Longitud de onda: 12 cm (aire) • Tamaño máximo: 15 cm • Solución: 2 x 2

  6. Diseño – Elección del sustrato • Problema de elección del sustrato • Sustrato  Impedancia de patches • Impedancia  Realizabilidad de la líneas • Comienzo con diferentes sustratos • Placa doble cara  Líneas demasiado finas • Dos placas de una cara contrapuestas • Dos placas de una cara separadas 5 mm  Líneas muy gruesas y antena muy grande • Selección • Dos placas de una cara contrapuestas

  7. Diseño – Patch • Diseño a partir de hoja de cálculo • Longitud: 38 mm • Anchura: 28.5 mm • Simulación • Funcionamiento correcto • Impedancia de entrada: 300 Ω (real) 38 mm 28.5 mm

  8. Diseño – Array de Patches • Diseño: • Separación λ0/2: 60 mm • Simulación: • Impedancia de entrada: 140 Ω • Interacción entre antenas 60 mm 60 mm

  9. Diseño – Adaptación 1 • Mínima línea realizable: 1 mm (≈110Ω) • Mejor solución: línea λ/2 • Impedancia: 140Ω (patch) 35.2 mm 110Ω

  10. Diseño – Adaptación 2 • Adaptación 70Ω (2 patches) a 100Ω (línea) • Línea de adaptación λ/4 (84Ω) 17.52 mm

  11. Diseño – Adaptación 3 • Después de simular queda una admitancia de 50 - 84j Ω • Insertar stub paralelo de admitancia 84j • Para que sea ajustable se hará 5mm mayor

  12. Layout

  13. Simulación

  14. Simulación

  15. Resultados – Carta de Smith

  16. Resultados – COE

  17. Resultados - |S11|

  18. Conclusiones • Antena microstrip sencilla • Patches iguales también en posición • Interactuación entre patches • Realizabilidad de las líneas
