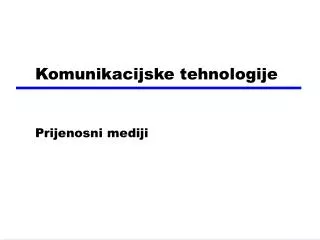

    1. Komunikacijske tehnologije Prijenosni mediji

    2. Pregled • Vođeni - žica • Nevođeni – bežično (wireless) • Karakteristike i kvaliteta određeni medijem i signalom • Za vođene, medije je važniji • Za nevođene, bandwidth koji daje antena je važniji • Glavno je brzina prijenosa i udaljenost

    3. Faktori dizajna • Bandwidth • Veći bandwidth daje veće brzine • Transmisijska ograničenja • Slabljenje (Attenuation) • Interferencije • Broj prijemnika • Kod vođenih medija • Više prijemnika (multi-point) stvara više slabljenja

    4. Elektromagnetski spektar

    5. Vođeni prijenosni mediji • Twisted Pair • Koaksijalni kabel • Optička nit

    6. Twisted Pair

    7. Twisted Pair - primjene • Najuobičajeniji medij • Telefonska mreža • Između kuće i lokalne centrale (subscriber loop) • Unutar zgrada • Kućne centrale (PBX) • Za lokalne mreže (LAN) • 10Mbps, 100Mbps, 1000Mbps

    8. Twisted Pair – prednosti i mane • Jeftino • Lako za rad • Relativno mala brzina • Kratki domet

    9. Twisted Pair – Prijenosne karakteristike • Analogno • Pojačala svakih 5km do 6km • Digitalno • Može koristiti i analogne i digitalne signale • Repeater svakih 2km do 3km • Ograničena udaljenost • Ograničen bandwidth • Ograničena brzina (100MHz) • Podložno smetnjama i šumu

    10. Unshielded i Shielded TP • Unshielded Twisted Pair (UTP) • Obična telefonska žica (niža kategorija) • Najjeftinije • Najlakše za instalaciju • Osjetljivo na vanjske EM smetnje • Shielded Twisted Pair (STP) • Metalni štit koji smanjuje smetnje • Skuplji • Teži za rad (deblji i teži)

    11. UTP kategorije • Cat 3 • Do 16MHz • Za glas • Duljina uvrta of 7.5 cm to 10 cm • Cat 4 • Do 20 MHz • Cat 5 • Do 100MHz • Uobičajena u LAN-ovi • Duljina uvrta 0.6 cm to 0.85 cm

    12. Near End Crosstalk(NEXT) • Utjecaj signala iz jedne parice na drugu • Dešava se na krajevima • Blizak odlazni signal biva “uhvaćen” kao dolazni na susjednoj parici

    13. Koaksijalni kabel

    14. Primjene koaksijalnog kabela • Medij s najviše primjena • Televizijska distribucija • Antena ->TV • Kabelska TV • Prijenos telefonskog prometa na veće udaljenosti • 10 000 telefonskih poziva istovremeno • Being replaced by fiber optic • Računalni linkovi za kraće udaljenosti • Local area networks

    15. Koaksijalni kabel – Prijenosne karakteristike • Analogni • Pojačala svakih nekoliko km • Bliže ako je veća frekvencija • do 500MHz • Digital • Repeater svakih 1km • Bliže ako je veća brzina

    16. Optička nit

    17. Optička nit - prednosti • Veći kapacitet • Brzine u stotinama Gbps • Manja veličina i težina • Manje slabljenje • Elektromagnetski izolirano • Veći razmak repeater-a • 10-ine km najmanje

    18. Optička nit - primjena • Međugradski linkovi • Gradski linkovi • Povezivanje centrala • Korisničke petlje • LAN

    19. Optička nit – prijenosne karakteristike • Djeluje kao valovodza 1014do 1015 Hz • Dijelovi IC i vidljivog spektra • Light Emitting Diode (LED) • Jeftinije • Veće temperaturno područje • Veći životni vijek • Injection Laser Diode (ILD) • Efikasnija • Veće brzine • Wavelength Division Multiplexing

    20. Optička nit – prijenosni modovi

    21. Bežični prijenos • Nevođeni medij • Odašiljanje i prijem putem antena • Usmjerene • Fokusiran snop • Pažljivo usmjeravanje • Neusmjerene - Omnidirectional • Signal se širi u svim smjerovima • Može biti primljen od strane više antena

    22. Frekvencije • 2GHz do 40GHz • Mikrovalovi • Jako usmjereno • Point to point • Sateliti • 30MHz do 1GHz • Omnidirectional • Radio, TV • 3 x 1011do 2 x 1014 • Infracrveno • Lokalno

    23. Zemaljski mikrovalovi • Parabolična antena • Fokusiran snop • LOS - Line of sight • Telekomunikacije na veće udaljenosti • Više frekvencije – više brzine

    24. Satelitski mikrovalovi • Satelit je relejna stanica • Satelit prima na jednoj frekvenciji, pojačava i ponavlja signal na drugoj frekvenciji frequency • Geostacionarna orbita • Visina 35,784km • Televizija • Telefonija • Privatne poslovne mreže

    25. Broadcast Radio • Omnidirectional • FM radio • UHF i VHF televizija • Line of sight • Podložan multipath interferencijama • refleksije

    26. Infracrveno • Modulirano nekoherentnoinfracrveno svjetlo • Line of sight (ili refleksija) • Zidovi blokiraju • np. TV daljinski, IRD port
