2D / 3D 遊戲程式設計入門使用 XNA 3.0 與 C#

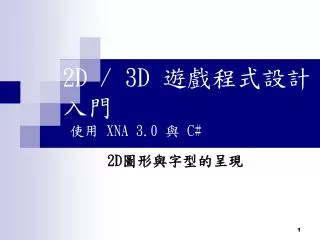

2D / 3D 遊戲程式設計入門使用 XNA 3.0 與 C# 2D圖形與字型的呈現

本章目的 • 介紹XNA支援的 2D圖形格式 • 介紹2D圖形的應用範圍 • 以多個範例來示範在XNA架構下2D圖形和字型的呈現方式 • 介紹2D圖形碰撞測試的演算法。

2D 圖形的應用範圍 • 紋理圖(Texture) • 精靈圖(Sprite) • 小張的背景拼圖 • 大張的背景圖

紋理圖展開的UV貼圖

2D角色精靈圖

無接縫2D圖形

大張捲動的背景圖

XNA可輸入的 2D圖形格式 • .BMP取自Bitmap的縮寫，是無壓縮的點陣圖形檔。 • .DDS 是可以包含有 alpha 值的圖形檔案。也可以是有六張貼圖的立體紋理圖 (cube map) • .DIB與BMP相似，所以BMP也被稱為DIB。 • .HDR每一個像素除了有RGB資訊外，還有改點的亮度資訊。 • .JPG全彩及灰階圖形資料標準壓縮檔。採用失真壓縮演算法。 • .PFM一種字型格式。 • .PNGPNG 是包含有 alpha 值的圖形檔案。 • .PPM可移植的像素映射位圖檔。 • .TGA全稱Truevision Targa，包含有 alpha 值的圖形檔案。

MipMap 圖

一個典型的2D圖形上載與繪出方式 public class Game1 ：Microsof.Xna.Framework.Game { // 宣告一個 Texture2D 參照 Texture2D mySpriteTexture; … protected override void LoadContent() { // 上載一張2D圖形 mySpriteTexture = Content.Load<Texture2D>("png-0001"); … Protected override void Draw(GameTime gameTime) { // 繪出 Texture2D spriteBatch.Begin(); Vector2 pos = new Vector2(100, 100); spriteBatch.Draw(mySpriteTexture, pos, Color.White); spriteBatch.End(); 宣告上載 (更新) 繪出

呈現出一個2D圖形 protected override void Draw(GameTime gameTime) { graphics.GraphicsDevice.Clear(Color.CornflowerBlue); // TODO: Add your drawing code here spriteBatch.Begin(); Vector2 pos = new Vector2(0, 0); spriteBatch.Draw( mySpriteTexture, pos, // 位置 Color.White); // 過濾顏色也就是完全不過濾 spriteBatch.End(); base.Draw(gameTime); }

Draw XNA提供：七種繪出紋理圖的方法和三種畫出字串的方法範例一：上載並呈現一張2D圖形(4-9~4-11) • 載入一張2D圖在content中 • 宣告2D圖之變數於Game1 • Load 2D圖於LoadContent() • 繪圖於Draw()

縮放或呈現部分 2D 圖形 (範例一及範例二) // 方式 1 ：目的地位置 Vector2 pos = new Vector2(0, 0); spriteBatch.Draw(mySpriteTexture, pos, // 位置 Color.White); // 過濾顏色也就是完全不過濾 // 方式 2 ：改變過濾顏色 pos.X = 150; spriteBatch.Draw(mySpriteTexture, pos, Color.Red); // 只要紅色

縮放或呈現部分 2D 圖形 // 方式 3 ：標示目的地的位置和寬高 Rectanglerec = new Rectangle(300, 10, 43, 64); spriteBatch.Draw(mySpriteTexture, rec, Color.White); // 方式 4 ：標示目的地位置寬高和來源矩形的位置寬高 Rectangle rec2 = new Rectangle(400, 10, 340, 210); Rectangle rec_SRC = new Rectangle(40, 20, 380, 230); spriteBatch.Draw(mySpriteTexture, rec2, rec_SRC, Color.White);

範例三：2D圖形的旋轉 • 宣告一Global variable “Angle”於Game1 • 在Update（）中改變Angle的值 • 於Draw()中繪出旋轉後的圖形

旋轉的 2D 圖形(範例三) Rectangle recDest = new Rectangle(graphics.GraphicsDevice.Viewport.Width / 2, graphics.GraphicsDevice.Viewport.Height / 2, mySpriteTexture.Width, mySpriteTexture.Height); spriteBatch.Draw(mySpriteTexture, // 2D Texture recDest, // 目的區的矩形區塊 null, // 來源區的矩形區塊 Color.White, // 顏色濾鏡 MathHelper.ToRadians(Angle), // 旋轉徑度 new Vector2(mySpriteTexture.Width / 2, mySpriteTexture.Height / 2), // 2D Texture旋轉中心點 SpriteEffects.None, // 旋轉效果 0.6f); // 圖層深度 0.0 ~ 1.0 (後)

SpriteSortMode.BackToFront

SpriteSortMode.FrontToBack

範例四：彈跳得2D圖形 如何實作一個精靈圖類別：專案加入類別輸入檔案名稱，選擇『加入』加入程式碼

範例四：彈跳得2D圖形 namespace WindowsGame1 { class ClassSprite { public Texture2D texture; // 2D 紋理圖 public Vector2 position; // 2D 紋理圖的位置 private Vector2 screenSize; // 視窗寬高 public Vector2 velocity = Vector2.Zero; // 2D 紋理圖的位移速度 public ClassSprite(Texture2D texture, Vector2 position, Vector2 screenSize) { this.texture = texture; this.position = position; this.screenSize = screenSize;}

範例四：彈跳得2D圖形 // 移動 public void Move() {// 右緣碰到視窗右邊了 if (position.X + texture.Width + velocity.X > screenSize.X) velocity.X = -velocity.X; // 下緣碰到視窗底邊了 if (position.Y + texture.Height + velocity.Y > screenSize.Y) velocity.Y = -velocity.Y; // 左緣碰到視窗左邊了 if (position.X + velocity.X < 0) velocity.X = -velocity.X; // 上緣碰到視窗上邊了 if (position.Y + velocity.Y < 0) velocity.Y = -velocity.Y; position += velocity;}} }

範例四：彈跳得2D圖形 protected override void LoadContent() { // Create a new SpriteBatch, which can be used to draw textures. spriteBatch = new SpriteBatch(GraphicsDevice); // TODO: use this.Content to load your game content here Texture2D texture = Content.Load<Texture2D>("CD");// 上載圖形 // 產生精靈圖物件 mySprite1 = new ClassSprite(texture, new Vector2(0f, 0f), new Vector2(graphics.GraphicsDevice.Viewport.Width, graphics.GraphicsDevice.Viewport.Height)); mySprite1.velocity = new Vector2(5, 5); // 設位移速度 }

範例四：彈跳得2D圖形 protected override void Update(GameTime gameTime) { // Allows the game to exit if (GamePad.GetState(PlayerIndex.One).Buttons.Back == ButtonState.Pressed) this.Exit(); // TODO: Add your update logic here mySprite1.Move(); // 移動精靈圖物件 base.Update(gameTime); }

範例四：彈跳得2D圖形 protected override void Draw(GameTime gameTime) { graphics.GraphicsDevice.Clear(Color.CornflowerBlue); // TODO: Add your drawing code here spriteBatch.Begin(SpriteBlendMode.AlphaBlend); spriteBatch.Draw(mySprite1.texture, mySprite1.position, Color.White); spriteBatch.End(); base.Draw(gameTime); }

範例五：互相碰撞的2D圖形 定義『碰撞』宣告兩個Sprite物件設定位置及速度處理碰撞的情況繪圖

兩個矩形是否在水平方向(X軸) 重疊 如果 X2 > X3 而且 X4 > X1

兩個矩形是否在垂直方向(Y軸) 重疊

範例五：互相碰撞的2D圖形（新增mthod） public bool Collides(ClassSprite other) { // 檢查是否碰撞 return (this.position.X + texture.Width > other.position.X && this.position.X < other.position.X + other.texture.Width && this.position.Y + texture.Height > other.position.Y && this.position.Y < other.position.Y + other.texture.Height); }

範例五：互相碰撞的2D圖形 namespace WindowsGame1 { /// <summary> /// This is the main type for your game /// </summary> public class Game1 : Microsoft.Xna.Framework.Game { GraphicsDeviceManager graphics; SpriteBatch spriteBatch; ClassSprite mySprite1; // 精靈圖物件參照 ClassSprite mySprite2; // 精靈圖物件參照 ………

範例五：互相碰撞的2D圖形 protected override void LoadContent() {……… mySprite1 = new ClassSprite(texture, new Vector2(0f, 0f), new Vector2(graphics.GraphicsDevice.Viewport.Width, graphics.GraphicsDevice.Viewport.Height)); mySprite1.velocity = new Vector2(5, 5); // 設位移速度 mySprite2 = new ClassSprite(texture, new Vector2(300f, 200f), new Vector2(graphics.GraphicsDevice.Viewport.Width, graphics.GraphicsDevice.Viewport.Height)); mySprite2.velocity = new Vector2(-8, -5); }

範例五：互相碰撞的2D圖形 protected override void Update(GameTime gameTime) { // Allows the game to exit if (GamePad.GetState(PlayerIndex.One).Buttons.Back == ButtonState.Pressed) this.Exit(); // TODO: Add your update logic here mySprite1.Move(); // 移動精靈圖物件 mySprite2.Move(); // 移動精靈圖物件 if (mySprite1.Collides(mySprite2)) { Vector2 tempVelocity = mySprite1.velocity; mySprite1.velocity = mySprite2.velocity; mySprite2.velocity = tempVelocity; } base.Update(gameTime); }

範例五：互相碰撞的2D圖形 protected override void Draw(GameTime gameTime) { graphics.GraphicsDevice.Clear(Color.CornflowerBlue); // TODO: Add your drawing code here spriteBatch.Begin(SpriteBlendMode.AlphaBlend); spriteBatch.Draw(mySprite1.texture, mySprite1.position, Color.White); spriteBatch.Draw(mySprite2.texture, mySprite2.position, Color.White); spriteBatch.End(); base.Draw(gameTime); }

使用無接縫圖佈滿視窗客戶區

範例六：無接縫貼圖 在Game1.cs宣告一個global variable叫BX_Texture 在LoadContent內上載2D圖形利用視窗與圖形的長度與寬度計算Do Loop 的巡迴次數，並於Draw中繪圖

範例六：無接縫貼圖 利用視窗與圖形的長度與寬度計算Do Loop 的巡迴次數，並於Draw中繪圖 for (int i = 0; i <= W / BG_Texture.Width; i++) // i 是 X 方向要貼幾次 { for (int j = 0; j <= H / BG_Texture.Height; j++) // j 是 Y 方向要貼幾次 { Vector2 position = new Vector2(i * BG_Texture.Width, j * BG_Texture.Height); // 算出要貼上的位置 spriteBatch.Draw(BG_Texture, position, Color.White); } }

使用捲動的無接縫圖佈滿視窗客戶區

範例七：捲動的無接縫貼圖 在Game1.cs宣告一個global variable叫BX_Texture 在LoadContent內上載2D圖形加入一個global variable為橫向與縱向的偏移植Offset_X和Offset_Y，並於Update()中修改其值利用視窗與圖形的長度與寬度加上偏移值後計算Do Loop 的巡迴次數，並於Draw（）中繪圖

範例七：捲動的無接縫貼圖 protected override void Update(GameTime gameTime) { // Allows the game to exit if (GamePad.GetState(PlayerIndex.One).Buttons.Back == ButtonState.Pressed) this.Exit(); // TODO: Add your update logic here Offset_X += -1; // 向左 Offset_Y += 0; // 不增加 base.Update(gameTime); }

範例七：捲動的無接縫貼圖 protected override void Draw(GameTime gameTime) { ……. int W = graphics.GraphicsDevice.Viewport.Width; int H = graphics.GraphicsDevice.Viewport.Height; spriteBatch.Begin(); for (int i = -1; i <= W / BG_Texture.Width; i++) // i 是 X 方向要貼幾次 { for (int j = -1; j <= H / BG_Texture.Height; j++) // j 是 Y 方向要貼幾次 { Vector2 position = new Vector2( i * BG_Texture.Width + (Offset_X % BG_Texture.Width), j * BG_Texture.Height + (Offset_Y % BG_Texture.Height)); // 算出要貼上的位置 spriteBatch.Draw(BG_Texture, position, Color.White);}} spriteBatch.End(); base.Draw(gameTime);}

範例八：2D精靈與捲動背景 public class Game1 : Microsoft.Xna.Framework.Game { GraphicsDeviceManager graphics; SpriteBatch spriteBatch; Texture2D BG_Texture; int Offset_X = 0; // X 軸偏移値 int Offset_Y = 0; // Y 軸偏移値 Texture2D mySpriteTexture; Rectangle[,] srcRect = new Rectangle[4, 4]; int pcW = 85; // 主角的寬 int pcH = 153; // 主角的高 int Dir = 2; // 走路的方向 int Seq = 0; // 走路的第幾個動作 bool pcStop = true; // 主角停止走路 KeyboardState oldState; double StepDuration = 0; …........... }

範例八：2D精靈與捲動背景 public class Game1 : Microsoft.Xna.Framework.Game {…………. public Game1() { graphics = new GraphicsDeviceManager(this); Content.RootDirectory = "Content"; this.IsMouseVisible = true; this.Window.AllowUserResizing = true; this.Window.Title = "行走中的小王子 (↑↓←→空白鍵)"; for (int i = 0; i < 4; i++) for (int j = 0; j < 4; j++) { srcRect[i, j] = new Rectangle(j * pcW, i * pcH, pcW, pcH); } }

範例八：2D精靈與捲動背景 protected override void Update(GameTime gameTime) {………… // TODO: Add your update logic here KeyboardState newState; // 宣告一個 KeyboardState 結構的變數 newState = Keyboard.GetState(); //得到目前鍵盤全部按鍵的狀況 if (newState.IsKeyDown(Keys.Escape)) this.Exit(); //判斷Esc鍵是否已經被按下 else if (newState.IsKeyDown(Keys.Up) && Dir != 1) { Dir = 1; Seq = 0; pcStop = false;} else if (newState.IsKeyDown(Keys.Down) && Dir != 0) { Dir = 0; Seq = 0; pcStop = false;} else if (newState.IsKeyDown(Keys.Right) && Dir != 2) { Dir = 2; Seq = 0; pcStop = false;} else if (newState.IsKeyDown(Keys.Left) && Dir != 3) { Dir = 3; Seq = 0; pcStop = false;} else if (newState.IsKeyDown(Keys.Space) && oldState.IsKeyUp(Keys.Space)) { pcStop = !pcStop;} else if (!pcStop) { StepDuration += gameTime.ElapsedGameTime.TotalMilliseconds; if (StepDuration > 300) { StepDuration = 0; Seq++; // 下一張 Seq = Seq % 4; // 每一方向只有四張 } } oldState = newState; if (pcStop) { } else if (Dir == 1) // 向下 Offset_Y += 1; else if (Dir == 0) // 向上 Offset_Y -= 1; else if (Dir == 2) // 向左 Offset_X -= 1; else if (Dir == 3) // 向右 Offset_X += 1; base.Update(gameTime); }

範例八：2D精靈與捲動背景 protected override void Draw(GameTime gameTime) { graphics.GraphicsDevice.Clear(Color.CornflowerBlue); // TODO: Add your drawing code here int W = graphics.GraphicsDevice.Viewport.Width; int H = graphics.GraphicsDevice.Viewport.Height; spriteBatch.Begin(); for (int i = -1; i <= W / BG_Texture.Width+1; i++) // i 是 X 方向要貼幾次 { for (int j = -1; j <= H / BG_Texture.Height+1; j++) // j 是 Y 方向要貼幾次 { Vector2 position = new Vector2( i * BG_Texture.Width + (Offset_X % BG_Texture.Width), j * BG_Texture.Height + (Offset_Y % BG_Texture.Height)); // 算出要貼上的位置 spriteBatch.Draw(BG_Texture, position, Color.White);}} Rectangle DesRect = new Rectangle( this.Window.ClientBounds.Width / 2 - pcW / 2, this.Window.ClientBounds.Height / 2 - pcH / 2, pcW, pcH); spriteBatch.Draw(mySpriteTexture, DesRect, srcRect[Dir, Seq], Color.White); spriteBatch.End(); base.Draw(gameTime); }}}

有16個小圖的角色圖

範例九： 2D 字型 新增XNA遊戲方案 Contnet(^-R); 加入; 新增項目; 選用Sprite Font範本，並將名稱改為Courier New.spritefont; 加入系統產生新的文字檔Courier New.spritefont在Content下

加入字型項

Courier New.spritefont 字型項目

範例九： 2D 字型 說明page 4-35XML格式檔案宣告global variable(Font1)在Game1 Load Font 於LoadContent() 設定字串的內容及要寫的位置使用spriteBatch.DrawString在draw()來顯示字串。說明三種spriteBatch.DrawString的格式(4-37~4-39)

SpriteBatch .DrawString() • 第一種格式：(簡易型) • SpriteBatch.DrawString (SpriteFont, String, Vector2, Color); • 使用範例： • spriteBatch.DrawString(Font1, // 字型 • message, // 字串 • FontPos, // 位置 • Color.Black // 字的顏色 • );

SpriteBatch .DrawString() • SpriteBatch.DrawString (SpriteFont, String, Vector2, Color, Single, Vector2, Single, SpriteEffects, Single); • 使用範例： • spriteBatch.DrawString(Font1, // 字型 • message, // 字串 • FontPos, // 位置 • Color.Black, // 字的顏色 • 0, // 旋轉角度 • FontOrigin,// 字串中心點 • 3.0f, // 縮放倍數 • SpriteEffects.None,// 旋轉效果 • 0); // 圖層深度 0.0 ~ 1.0 (後)
