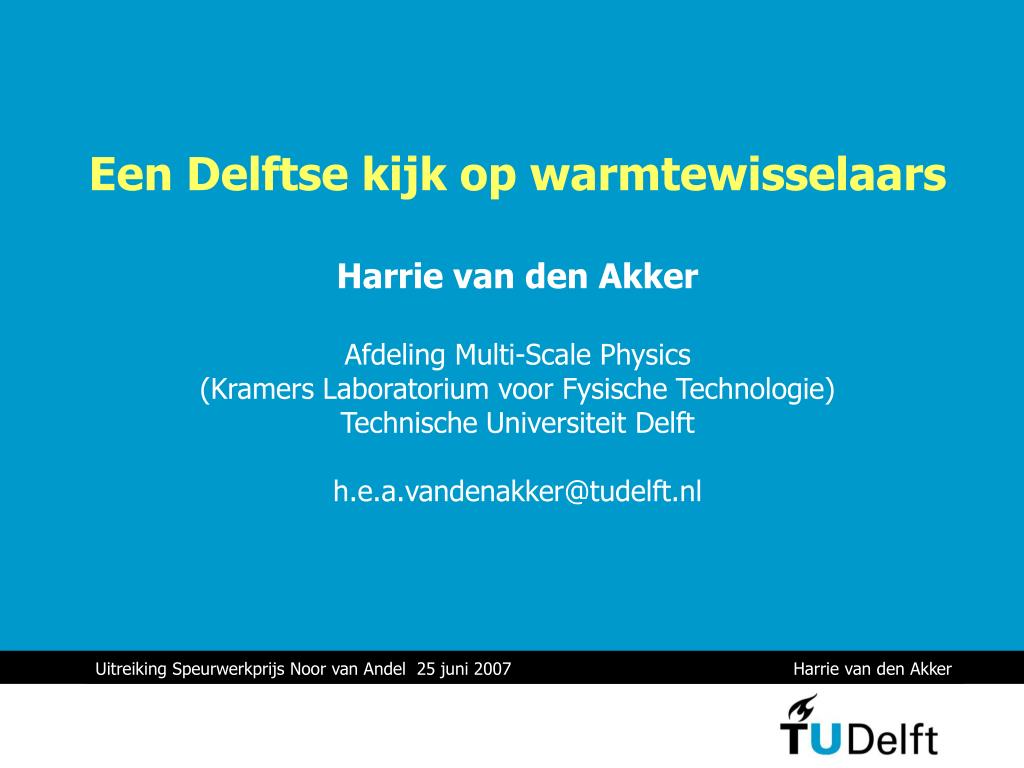

  1. Een Delftse kijk op warmtewisselaars Harrie van den Akker Afdeling Multi-Scale Physics (Kramers Laboratorium voor Fysische Technologie) Technische Universiteit Delft h.e.a.vandenakker@tudelft.nl

  2. Dr.ir. Noor van Andel 1956-1963 studie TN aan TH Delft

  3. Market Pull

  4. Dr.ir. Noor van Andel 1956-1963 studie TN aan TH Delft1999 stopt als directeur Corp. Research Akzo Nobel start van Fiwihex Almelo • (Kramers) Laboratorium • voor Fysische Technologie • bestaat 50 jaar “Ik ben blij dat ik nu weer kan doen waarvoor ik opgeleid ben”.

  5. Q=h1A1(T1-T0) T2 Q=h2A2(T2-T1) Conventionele woningverwarming T1 T0

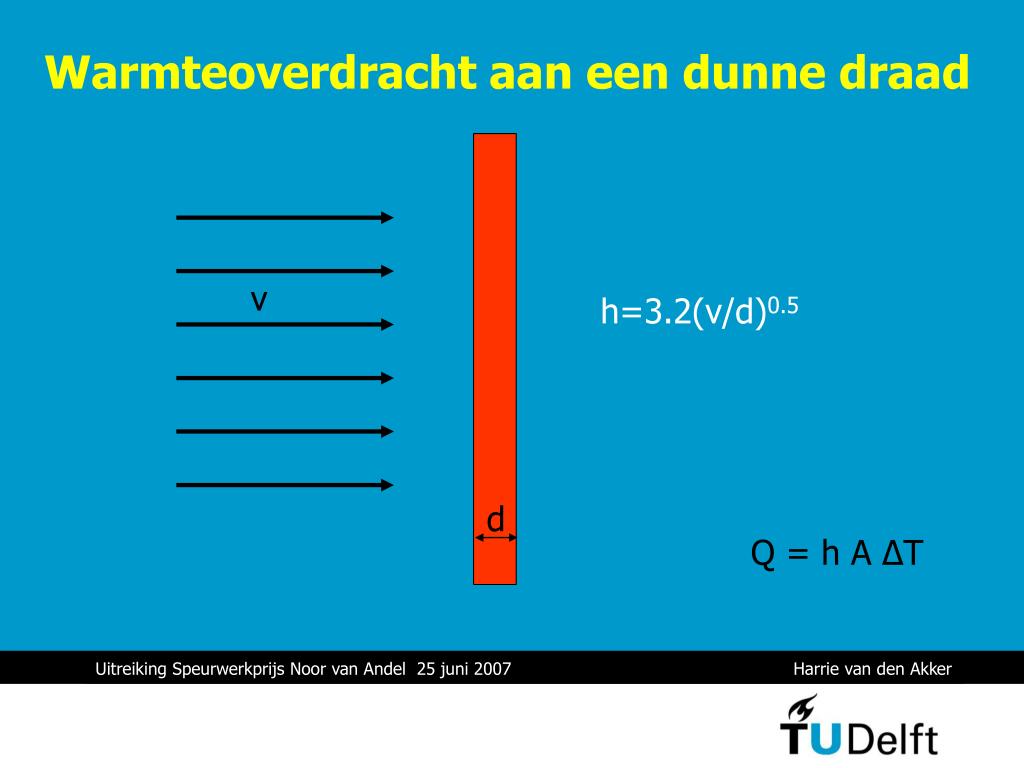

  6. Warmteoverdracht aan een dunne draad v h=3.2(v/d)0.5 d Q = h A ΔT

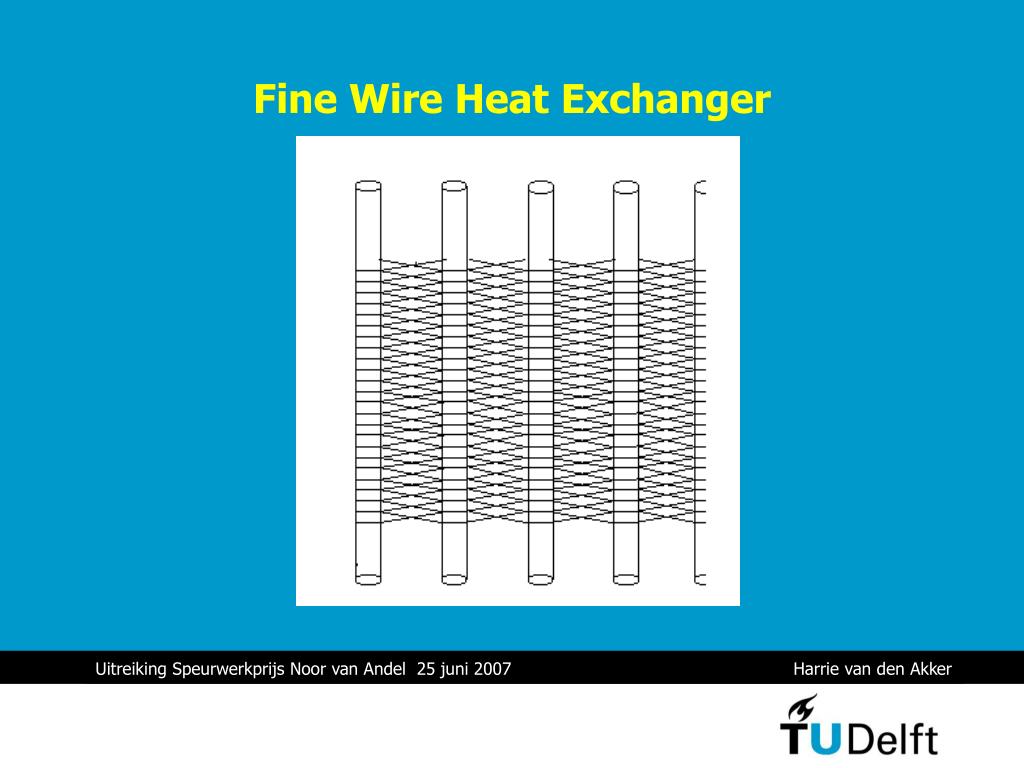

  7. Fine Wire Heat Exchanger

  8. Warmteoverdracht aan draadweefsel Q = h A ΔT v h=10(v/d)0.5 (v=0.5m/s, D=100mm→h=700W/m2K)

  9. FIWIHEX Fine Wire Heat Exchanger

  10. FIWIHEX Fine Wire Heat Exchanger

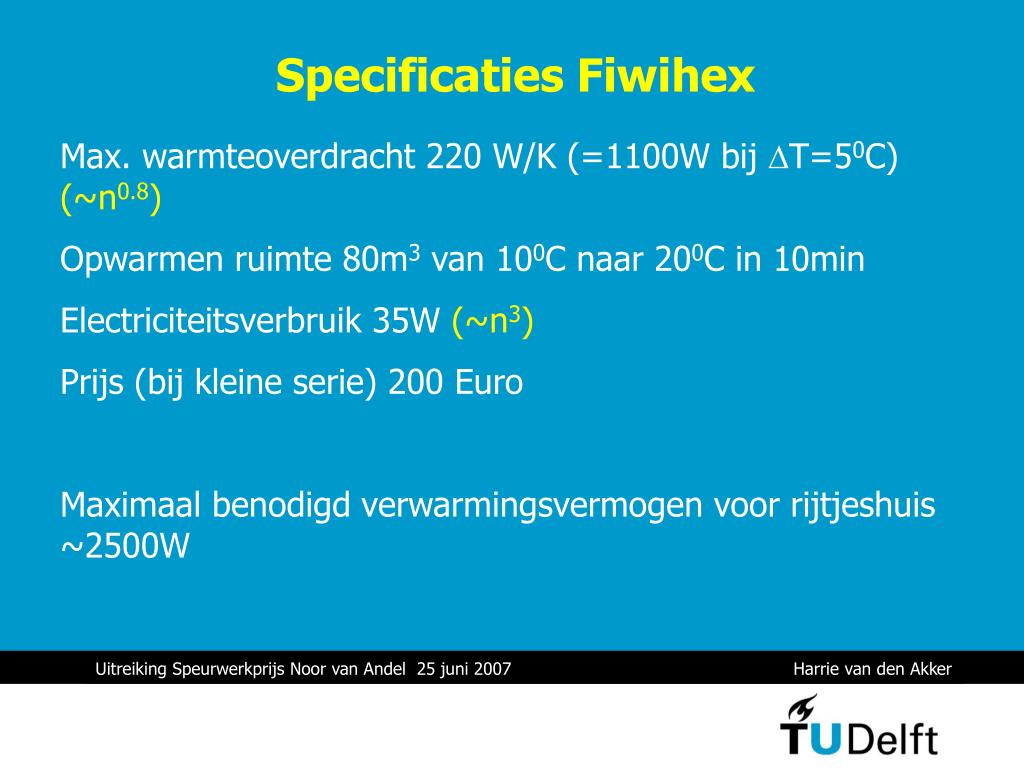

  11. Specificaties Fiwihex Max. warmteoverdracht 220 W/K (=1100W bij DT=50C) (~n0.8) Opwarmen ruimte 80m3 van 100C naar 200C in 10min Electriciteitsverbruik 35W (~n3) Prijs (bij kleine serie) 200 Euro Maximaal benodigd verwarmingsvermogen voor rijtjeshuis ~2500W

  12. Numerieke simulaties van de luchtstroming in een Fiwihex Afstudeerproject van ir. Gerrit Tjallema (ST, 2001)

  13. Simulatie luchtstroming door de fan

  14. Experimentele Validatie Eck B., 1973, Fans

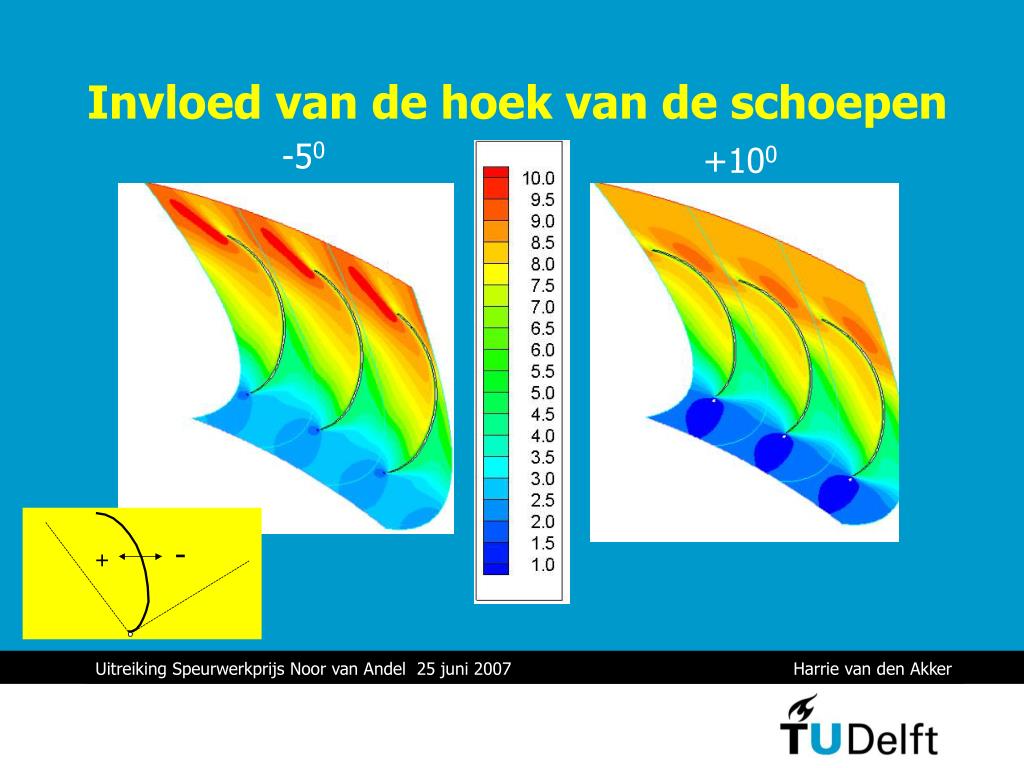

  15. Invloed van de hoek van de schoepen -50 +100

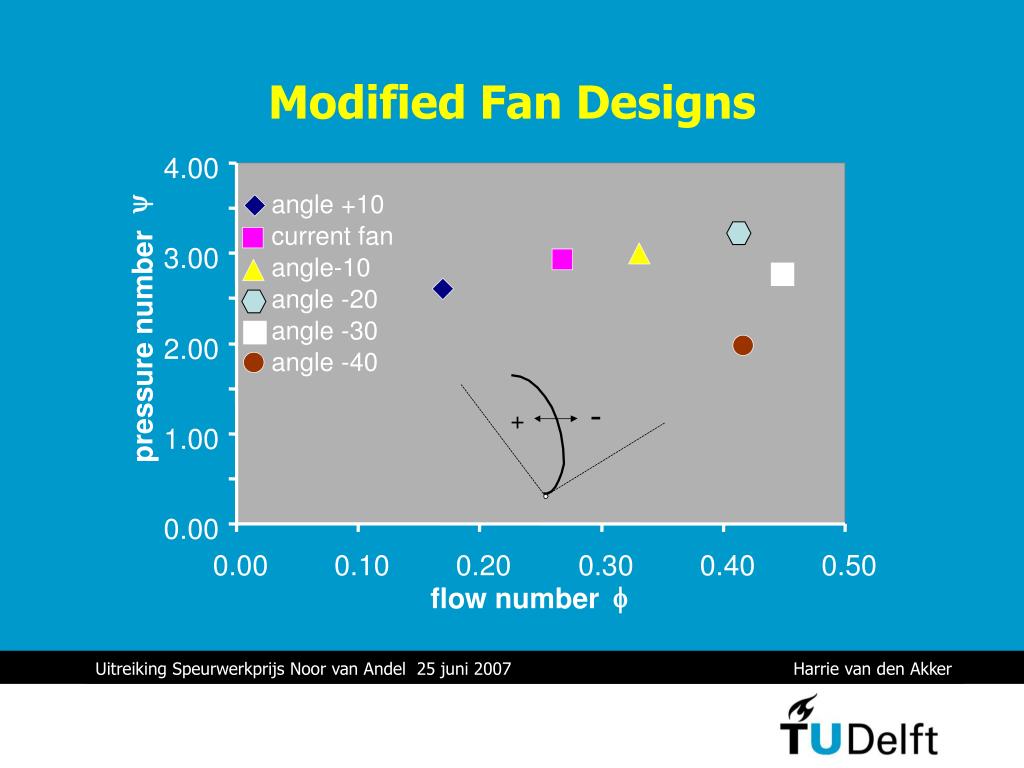

  16. Modified Fan Designs 4.00 angle +10 y current fan 3.00 angle-10 angle -20 angle -30 pressure number 2.00 angle -40 1.00 0.00 0.00 0.10 0.20 0.30 0.40 0.50 f flow number

  17. Modified Fan Designs 60 blades y 3.00 40 blades 30 blades 2.00 pressure number 1.00 0.00 0.00 0.05 0.10 0.15 0.20 0.25 0.30 f flow number

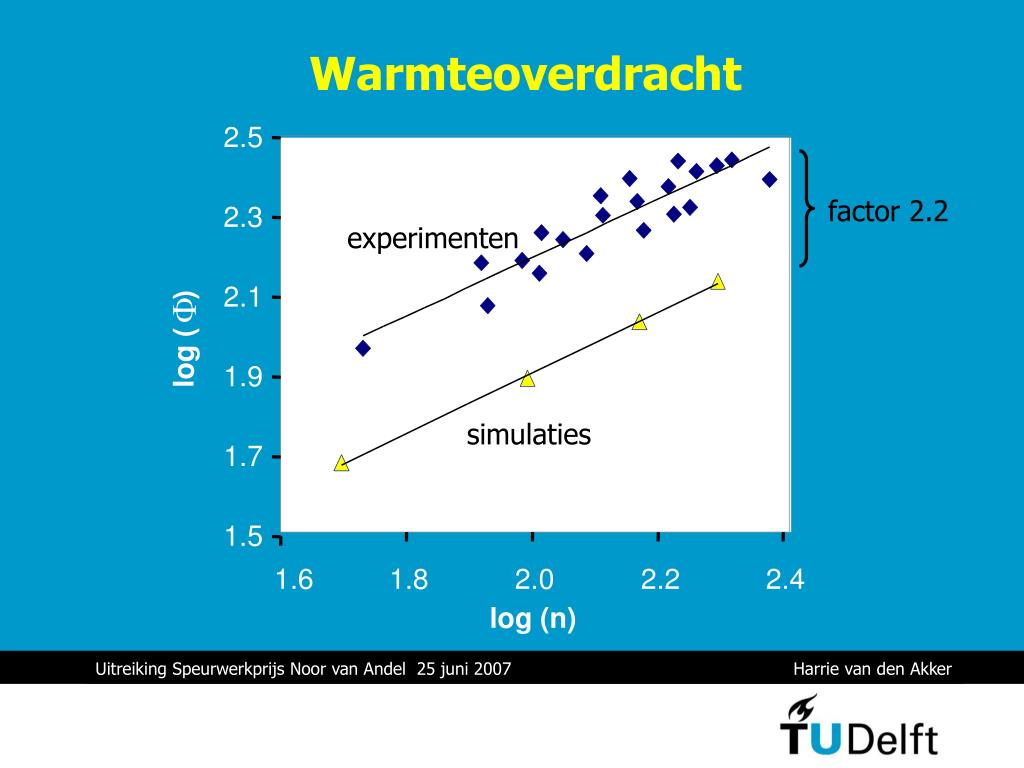

  18. Warmteoverdracht 2.5 factor 2.2 2.3 experimenten F ) 2.1 log ( 1.9 simulaties 1.7 1.5 1.6 1.8 2.0 2.2 2.4 log (n)

  19. verhoogde turbulentie door draadweefsel Dunne draad weefsel Vlakke plaat

  20. Experimentele bepaling van warmteoverdracht en frictie in een Fiwihex Afstudeerproject van ir. Marian Vlot (TN, 2003)

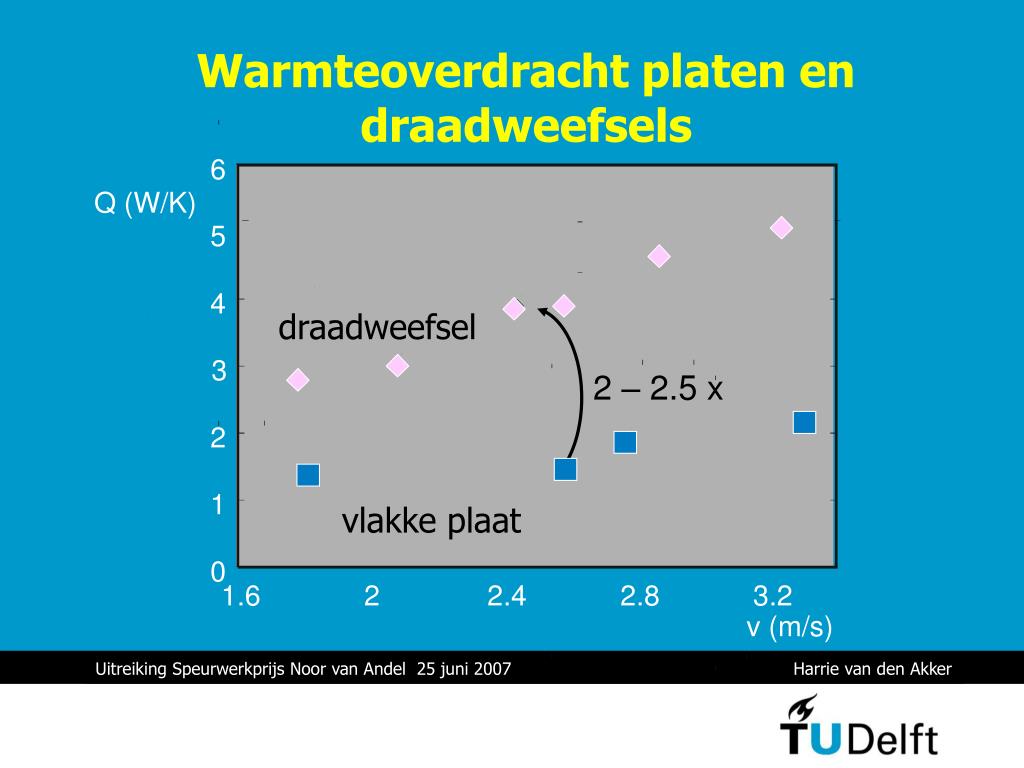

  21. Warmteoverdracht platen en draadweefsels 6 Q (W/K) 5 4 draadweefsel 3 2 – 2.5 x 2 1 vlakke plaat 0 1.6 2 2.4 2.8 3.2 v (m/s)

  22. Wrijvingsweerstand platen en draadweefsels 0.04 f vlakke plaat (theorie) 0.03 0.3-0.6 x 0.02 0.01 draadweefsel 0 1200 1400 1600 1800 2000 2200 2400 Re

  23. Verhouding warmteoverdracht en frictie in de Fiwihex 2 2/3 StPr f 1.5 3-4x 1 0.5 theoretical maximum 0 2000 2500 3000 1500 1000 Re

  24. Solar boiler, Fiwihex & storage Solar panel Solar panel Fiwihex Fiwihex WINTER SUMMER

  25. Energieverbruik tuinbouwkas Jaargemiddelde ingevangen zonnestralingsenergie is 3x zo groot als de energiebehoefte voor verwarming In principe heeft een kas dus een energieoverschot

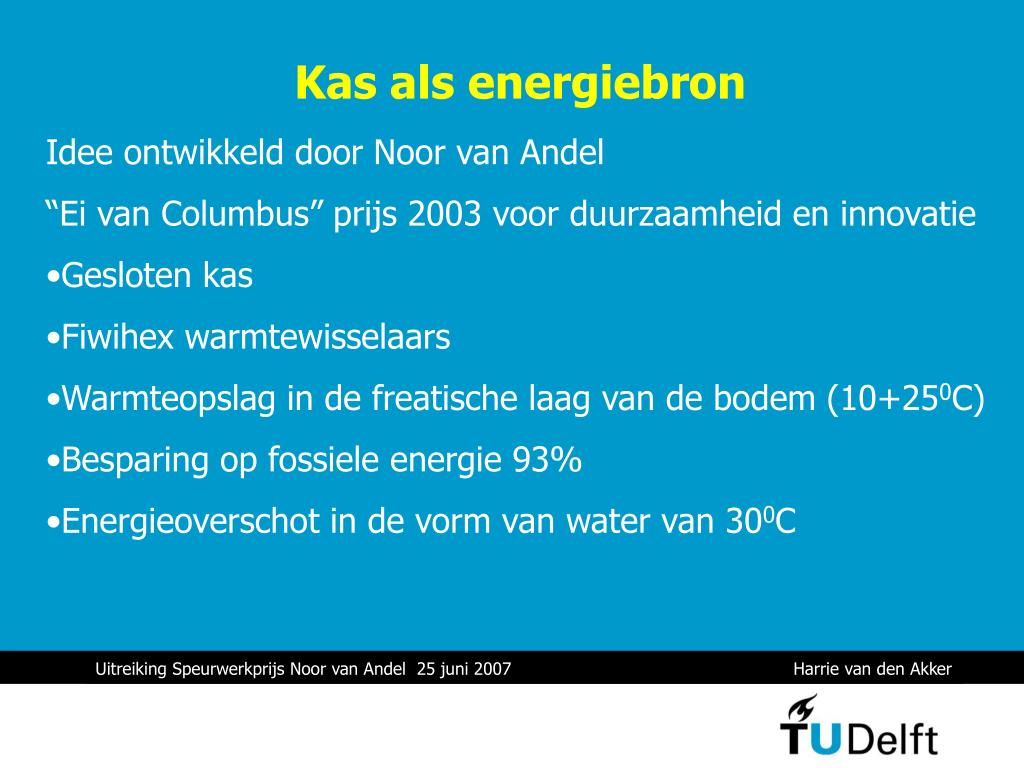

  26. Kas als energiebron • Idee ontwikkeld door Noor van Andel • “Ei van Columbus” prijs 2003 voor duurzaamheid en innovatie • Gesloten kas • Fiwihex warmtewisselaars • Warmteopslag in de freatische laag van de bodem (10+250C) • Besparing op fossiele energie 93% • Energieoverschot in de vorm van water van 300C
