  1. Chapter 5 驅動程式

  2. 大綱 • 加強的Windows CE .NET驅動程式 • 裝置驅動程式架構 • 裝置驅動程式 • 串流介面驅動程式 • USB驅動程式架構 • NDIS驅動程式架構

  3. 驅動程式 • 驅動程式是一種軟體 • 介於應用程式與硬體之間 • 負責作業系統與硬體間的溝通 • 不同的驅動程式對應不同的硬體 • 控制硬體運作

  4. Windows CE .NET驅動程式特色 • 以拖拉方式開發專案 • 支援更多硬體平台與理器 • 透過裝置介面將裝置驅動程式分類 • 支援廣泛的電源管理 • 有彈性的電源控制 • 加入CPS驅動程式以支援CPU原生周邊設備 • 增加支援新類別裝置驅動程式 • 簡單移轉驅動程式至新平台

  5. 大綱 • 加強的Windows CE .NET驅動程式 • 裝置驅動程式架構 • 裝置驅動程式 • 串流介面驅動程式 • USB驅動程式架構 • NDIS驅動程式架構

  6. 裝置驅動程式架構 • 驅動程式啟動方式 • GWES • 裝置管理 • 檔案系統模組 • 裝置驅動程式

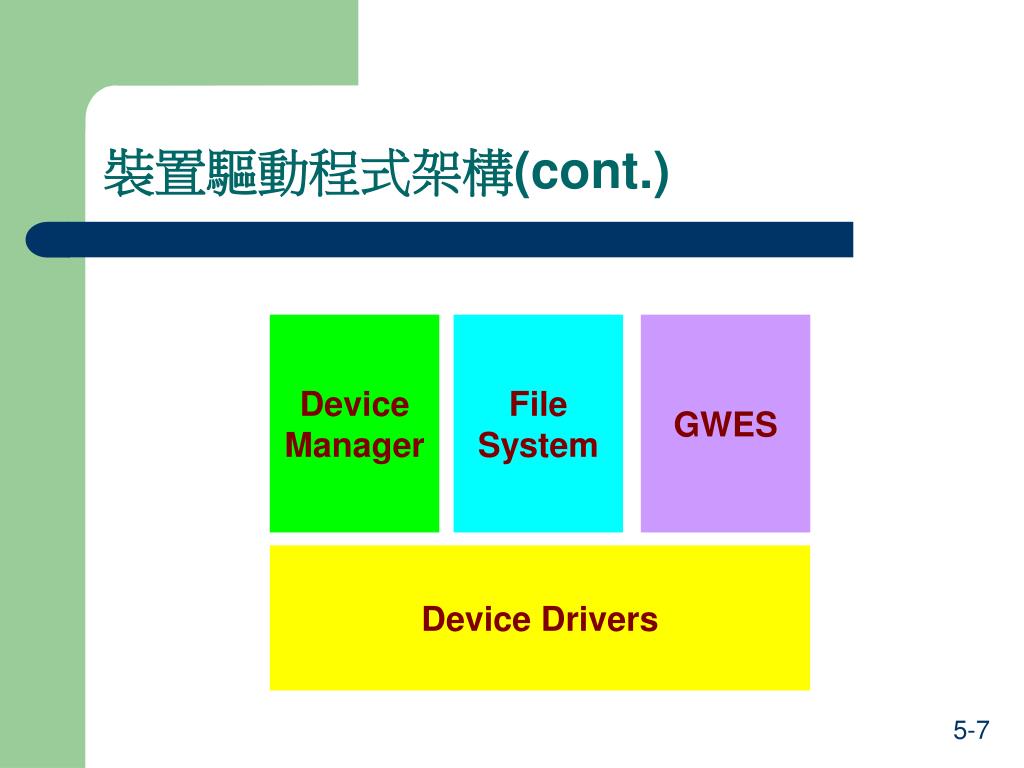

  7. 裝置驅動程式架構(cont.) Device Manager File System GWES Device Drivers

  8. GWES • 視窗 • 回送訊息至對應的視窗 • 使用者 • 接收使用者的訊息或事件 • 圖形介面 • 提供文字與圖形表現的模組

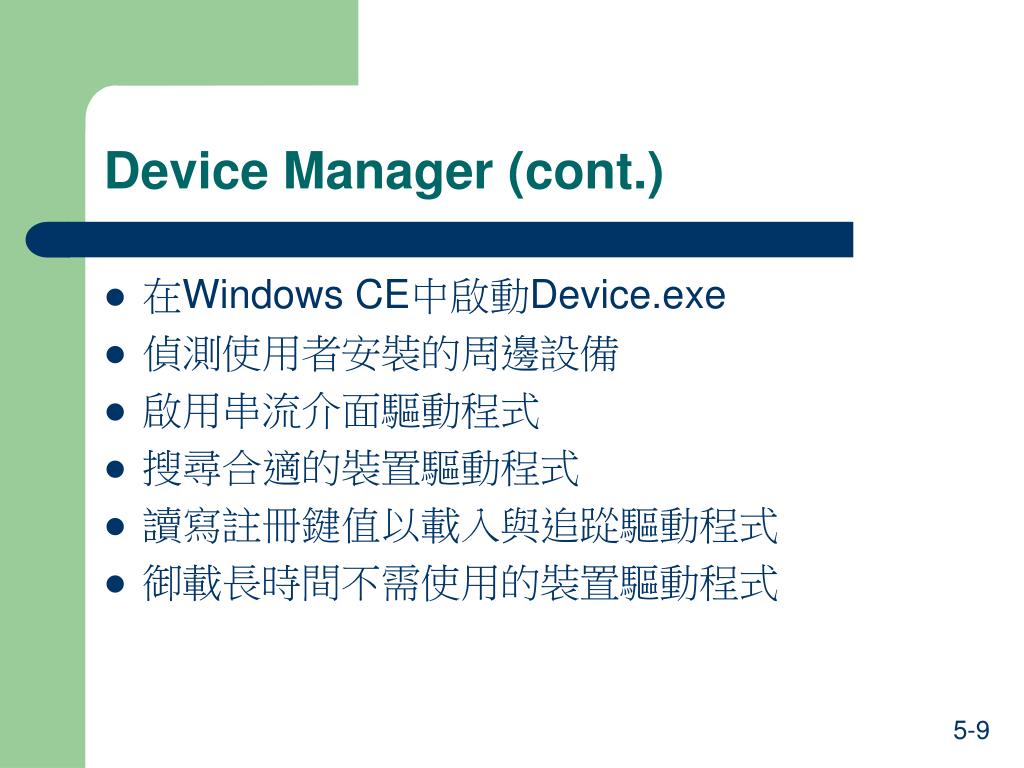

  9. Device Manager (cont.) • 在Windows CE中啟動Device.exe • 偵測使用者安裝的周邊設備 • 啟用串流介面驅動程式 • 搜尋合適的裝置驅動程式 • 讀寫註冊鍵值以載入與追踨驅動程式 • 御載長時間不需使用的裝置驅動程式

  10. Device Manager Regenum.dll (for ISA busses) loads Registry enumerator is re-entrant loads Device.exe (I/O Resource Mananger) Regenum.dll loads loads loads Pcibus.dll Kernel

  11. File System (cont.) • 處理物件儲存(Object Store) • 檔案系統 • 註冊表 • Windows CE專有資料庫 • 可自行建立檔案系統 • 可透過Win 32 API存取檔案系統

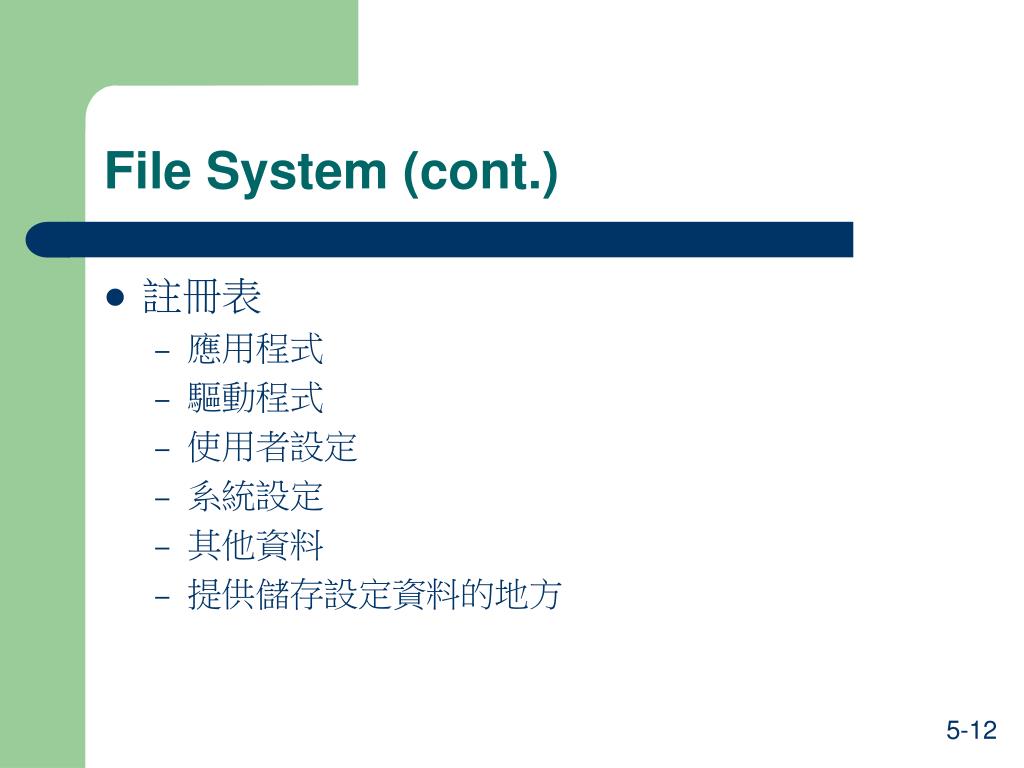

  12. File System (cont.) • 註冊表 • 應用程式 • 驅動程式 • 使用者設定 • 系統設定 • 其他資料 • 提供儲存設定資料的地方

  13. File System • Windows CE有特有資料庫 • 只有一個資料表 • 非關連資料庫 • 儲存記憶體、唯讀記憶體或可案裝的檔案系統

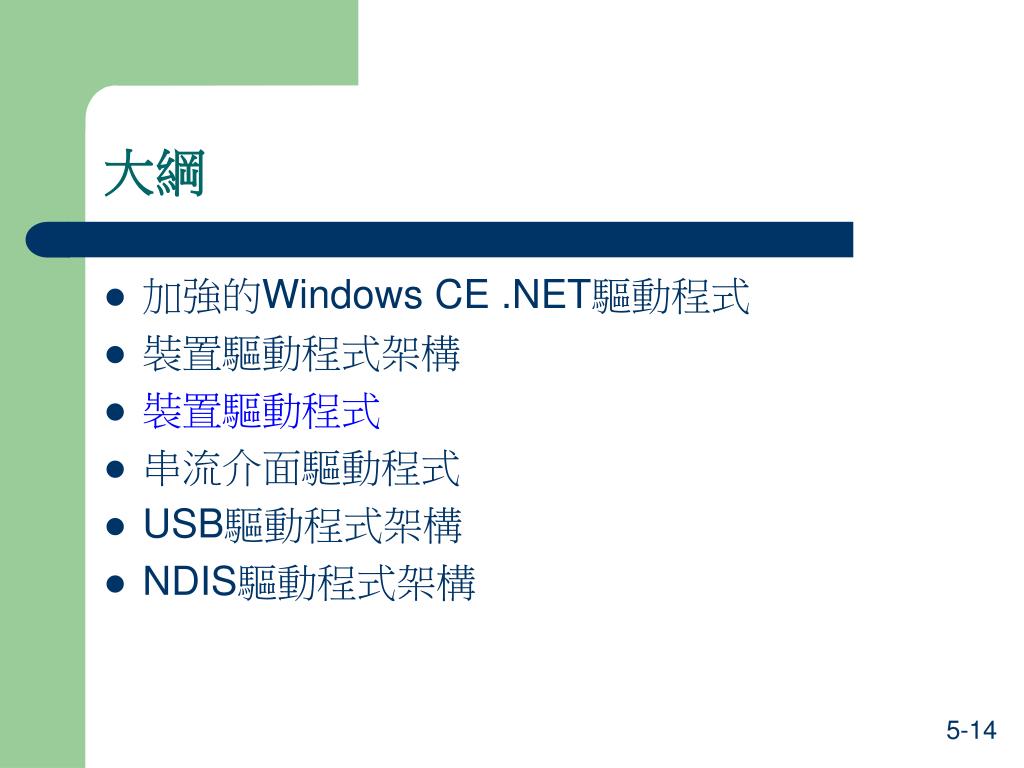

  14. 大綱 • 加強的Windows CE .NET驅動程式 • 裝置驅動程式架構 • 裝置驅動程式 • 串流介面驅動程式 • USB驅動程式架構 • NDIS驅動程式架構

  15. 裝置驅動程式 • 如同一般作業系統負責管理驅動裝置 • 使用動態鏈結庫(DLL)載入驅動程式 • 以標準Windows CE中Win32 API執行 • 不需透過WDM (Windows Devices Model)處理

  16. 內建驅動程式vs.可安裝驅動程式 • 內建驅動程式 • 電池、LED • 以靜態方式與GWES連結 • 不能以單獨DLL存在系統 • 可安裝驅動程式 • PCMCIA、Serial、Ethernet • 硬體獨立廠商必須撰寫 • 裝置管理員載入才能驅動裝置 • 須手動安裝到系統

  17. 原生裝置驅動程式 • 由GWES管理 • 依平台上的內建裝置而生 • 由OEM內建在Windows CE平台上 • 系統啟動時就將驅動程式載入 • 區分成MDD與PDD • Windows CE提供原生驅動程式範例 • 顯示器 • 電池 • 鍵盤 • 觸控式螢幕 • LED

  18. 階層式vs.單層式 (cont.) GWES DDI function DDI function Layered Device Driver Monolithic Device Driver MDD DDSI function PDD Hardware

  19. 階層式vs.單層式 (cont.) • 階層式裝置驅動程式(Layered Device Driver) • MDD (Model Device Driver) • PDD (Platform Device Driver) • MDD • 針對所有通用驅動程式類型 • 呼叫特定PDD程序 • 改寫不保證問題不會發生(微軟方面提出) • PDD • 自行撰寫驅動特定裝置 • 完全開放自由改寫 • 獨立於MDD

  20. 階層式vs.單層式 • MDD透過與DDI (Device Driver Interface)作業系統溝通 • DDSI (Device Driver Service Interface)為MDD與PDD之間溝通的介面 • 單層式裝置驅動程式(Monolithic Device Driver) • 某些狀況下較有效率 • 須撰寫中斷服務執行緖與指定平台類型

  21. 大綱 • 加強的Windows CE .NET驅動程式 • 裝置驅動程式架構 • 裝置驅動程式 • 串流介面驅動程式 • USB驅動程式架構 • NDIS驅動程式架構

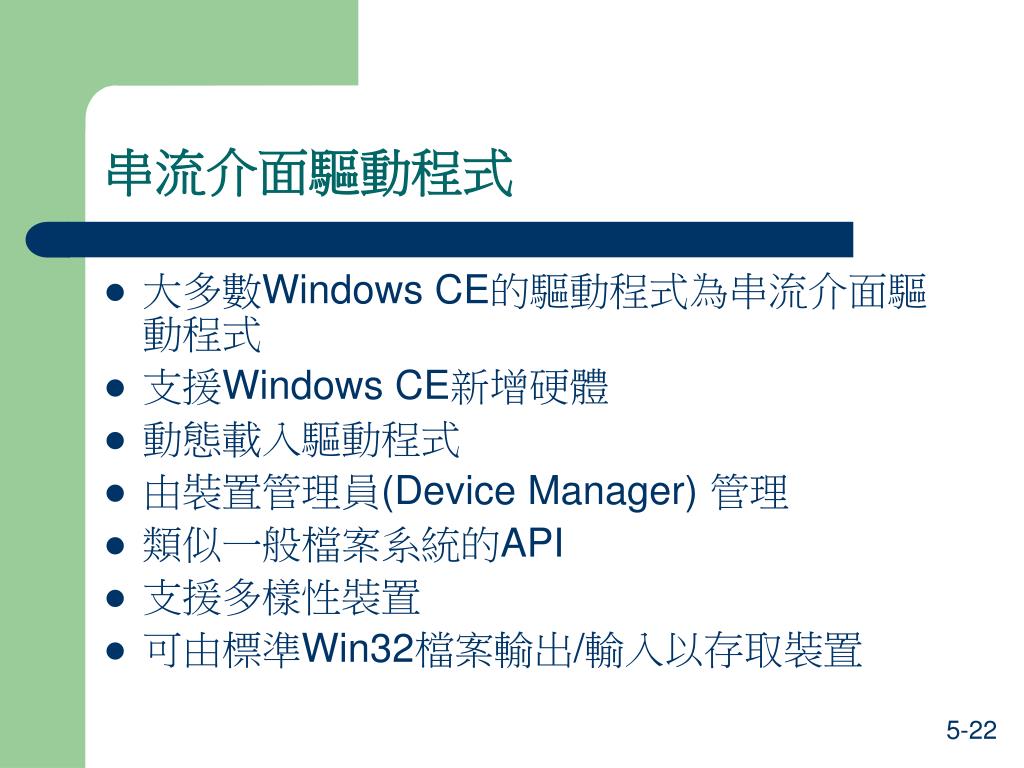

  22. 串流介面驅動程式 • 大多數Windows CE的驅動程式為串流介面驅動程式 • 支援Windows CE新增硬體 • 動態載入驅動程式 • 由裝置管理員(Device Manager) 管理 • 類似一般檔案系統的API • 支援多樣性裝置 • 可由標準Win32檔案輸出/輸入以存取裝置

  23. 串流介面驅動程式架構 Application File APIs Stream Interface Driver, Loaded at boot time File System/IOCTLs File System Device Manager Windows CE Kernel Interrupt events Software Hardware Platform Hardware

  24. 串流介面驅動程式進入點(cont.) • XXX_Init • 裝置管理員在初始化裝置 • XXX_Deinit • 裝置管理員呼叫以釋放之前配置的資源 • XXX_Open • 開啟裝置-應用程式呼叫CreateFile • XXX_Close • 關閉裝置-應用程式呼叫CloseHandle

  25. 串流介面驅動程式進入點(cont.) • XXX_IOControl • 傳送控制命令-應用程式呼叫DeviceIOControl • XXX_Read • 讀取裝置內資料-應用程式呼叫ReadFile • XXX_Write • 寫入資料到裝置中-應用程式呼叫WriteFile • XXX_Seek • 操作裝置指標-應用程式呼叫SetFilePointer

  26. 串流介面驅動程式進入點 • XXX_PowerUp • 裝置電源開啟 • XXX_PowerDown • 裝置電源關閉

  27. 大綱 • 加強的Windows CE .NET驅動程式 • 裝置驅動程式架構 • 裝置驅動程式 • 串流介面驅動程式 • USB驅動程式架構 • NDIS驅動程式架構

  28. USB驅動程式架構 • 不為處理器與記憶體之間的匯流排 • 不為主機板各晶片之間的匯流排 • 主機電腦與周邊裝置之間的連接

  29. USB架構 (cont.) • USB系統軟體 • USB裝置驅動程式 • Windows CE執行USB函數 • USB函數主要工作 • 管理所有USB裝置與電腦之間建立的root hub • 適當時間載入/卸載USB裝置驅動程式 • 與USB裝置建立通訊以執行設定與狀態相關工作

  30. USB架構 (cont.) • USB函數 • USBD (Universal Serial Bus Driver) • HCD (Host Controller Driver) • USBD執行高層的USBD介面由HCD 所提供 • OEM只須提供HCD 模組(PDD層)

  31. USB架構 ActiveSync App. Client Driver Bus Driver HCD MS provided for XP Host controller Hub Mouse Pocket PC

  32. 主機控制器驅動程式 (cont.) • 二個設計標準 • 開啟主機控制器介面(OHCI)：主要由康柏電腦與微軟定訂而成 • 通用主機控制器介面(UHCI)：由英特爾所定訂標準 • 微軟提供OHCI與UHCI的主機控制器驅動程式範例 • OEM只須負責PDD層的驅動程式

  33. 主機控制器驅動程式 • PDD層的HCD模組 • 只有分配給記憶體內主機控制器的硬體位址， • 提供MDD層的硬體位址 • 指標指向共享記憶體區塊

  34. USBD函數

  35. USB函數控制器驅動程式 • 利用低層USB的API來執行虛擬序列埠 • 桌上型電腦需要類似驅動程式來驅動使用 • 同步運作軟體可以透過虛擬序列埠來運作 • Windows CE平台中的USB主機控制器 • 含有USB函數控制器驅動程式 • USB序列主機驅動程式 • 執行在桌上型電腦中 • 做出標準Win32序列埠介面

  36. 簡單的USB類別裝置驅動程式 • 人機介面類別驅動程式 • 控制桿 • 滑鼠 • 軌跡球 • 鍵盤 • USB印表機類別驅動程式 • 串流介面驅動程式 • 一次同時只能連接10台印表機 • 大量記憶體(Mass Storage)類別驅動程式 • 串流介面驅動程式 • 一次同時只能連接10個裝置

  37. USB與WDM的比較 • Windows CE .NET使用USBDI的傳輸函數其速率為8k • USB模組與WDM模組不能相容 • 客戶端驅動程式是屬於核心模式的驅動程式 • Windows CE則是使用者模式的執行緖 • 客戶端驅動程式，利用WDM的I/O要求的封包架構 • USBD函數提供建立時的要求

  38. 大綱 • 加強的Windows CE .NET驅動程式 • 裝置驅動程式架構 • 裝置驅動程式 • 串流介面驅動程式 • USB驅動程式架構 • NDIS驅動程式架構

  39. NDIS • Windows .NET支援網路驅動程式介面規格(Network Driver Interface Specification, NDIS) • Windows CE新支援的部分 • RNDIS (Remote NDIS) • NDISWAN • Token Ring • 改善與介面卡之間封裝 • 階層的迷你埠(miniport)架構 • 加強測試的應用程式

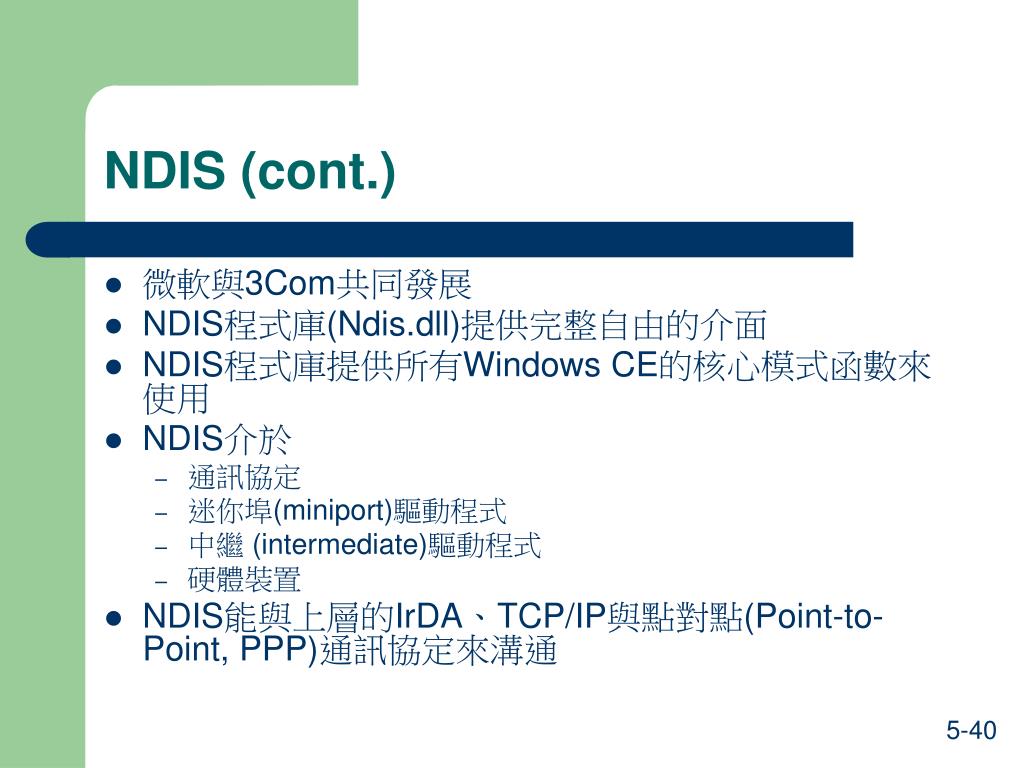

  40. NDIS (cont.) • 微軟與3Com共同發展 • NDIS程式庫(Ndis.dll)提供完整自由的介面 • NDIS程式庫提供所有Windows CE的核心模式函數來使用 • NDIS介於 • 通訊協定 • 迷你埠(miniport)驅動程式 • 中繼 (intermediate)驅動程式 • 硬體裝置 • NDIS能與上層的IrDA、TCP/IP與點對點(Point-to-Point, PPP)通訊協定來溝通

  41. Windows CE的NDIS支援通訊 • 區域網路 • Zero Configuration • Ethernet • Token Ring • IrDA • 廣域網路 • NDSIWAN • 個人區域網路 • Bluetooth

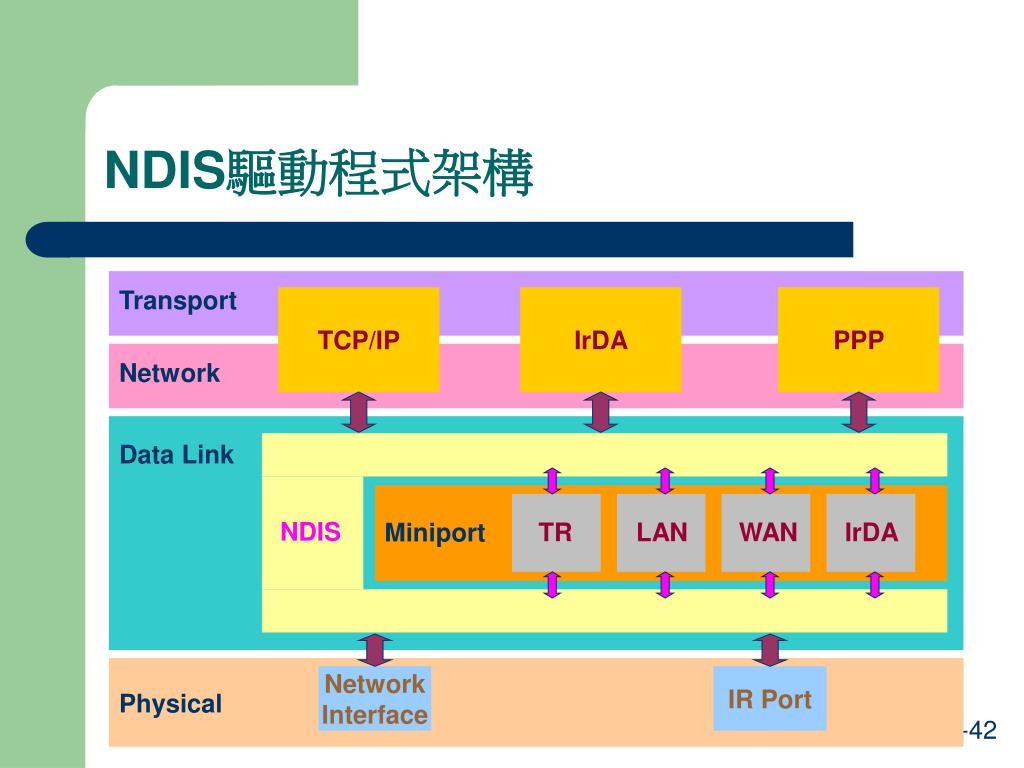

  42. Data Link Miniport TR LAN WAN IrDA NDIS NDIS驅動程式架構 Transport TCP/IP IrDA PPP Network Network Interface IR Port Physical

  43. NDIS驅動程式架構 NDIS Protocol Driver Intermediate Driver Miniport Driver NIC Hardware

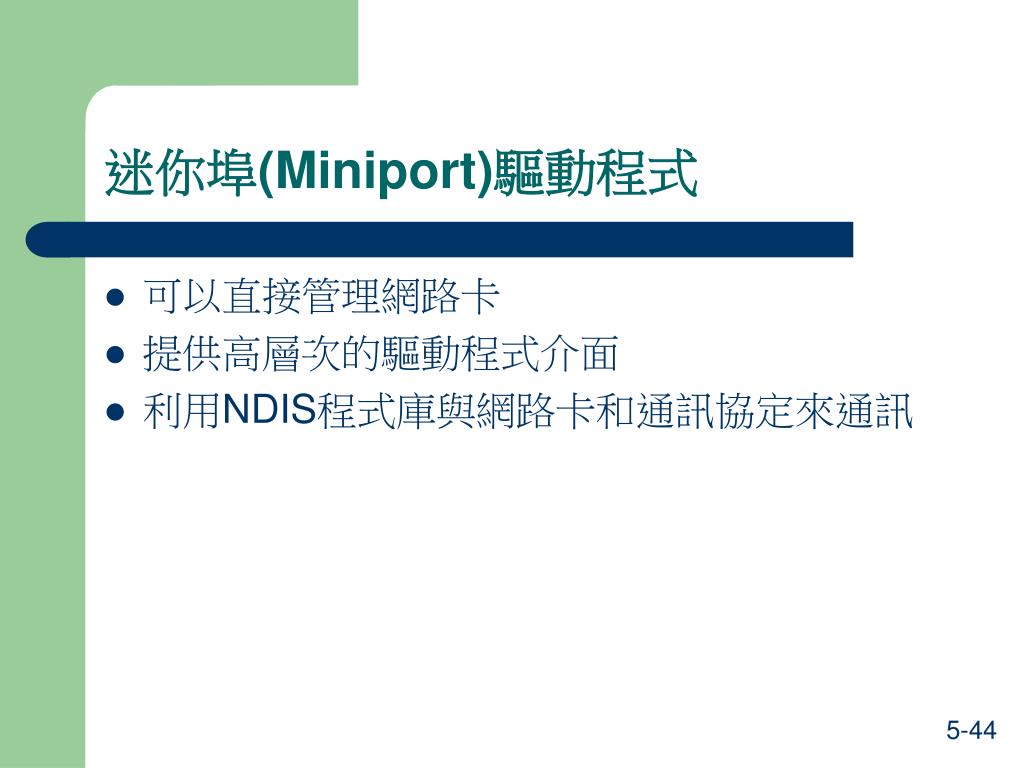

  44. 迷你埠(Miniport)驅動程式 • 可以直接管理網路卡 • 提供高層次的驅動程式介面 • 利用NDIS程式庫與網路卡和通訊協定來通訊

  45. 中繼 (Intermediate)驅動程式 • 介於通訊協定驅動程式與迷你埠驅動程式之間 • 不能使用NDIS函數來硬體裝置 • 完成不同的封包過濾、格式轉換等工作 • 可來分割某些封包或是執行特殊函數 • 解壓縮與壓縮資料

  46. 通訊協定驅動程式 • 可執行TDI (Transport Driver Interface)介面或是其他應用程式特定介面 • 傳送/接收封包 • Windows CE所支援的通訊協定驅動程式 • TCP/IP • PPP • IrDA

  47. NDIS與Windows XP的比較 • Windows CE不用完全支援所有網路卡或是單層的網路驅動程式 • Windows CE所執行的NDIS並不支援DMA的運作 • 為了能使用DMA傳輸功能 • 迷你埠驅動程式必須配置管理虛擬記憶體緩衝區

  48. 中斷處理(cont.) • 核心的ISR (Interrupt Service Routine)工作是將邏輯ID傳回給核心 • 核心會呼叫適當的使用者的IST (Interrupt Service Thread )執行緖來操作 • 原生裝置驅動程式必須在初始化期間的適當時機註冊ISR與產生IST

  49. 中斷處理

  50. 結論 • 分層的驅動程式架構 • 一致的驅動程式架構 • 串流介面驅動程式 • USB驅動程式 • NDIS驅動程式 • 提供多種類型的驅動程式範例
