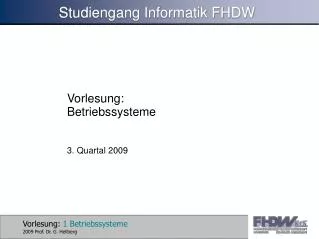

vorlesung betriebssysteme 3 quartal 2009
Vorlesung:

Betriebssysteme

3. Quartal 2009

Studiengang Informatik FHDW
themenstellungen
Themenstellungen
  • Was ist VPN?
  • Virtuell Private Network (VPN) ist ein Computernetz, das zum Transport privater Daten ein öffentliches Netzwerk (z.B. Internet) nutzt.
  • Verbindung kannverschlüsselt werden.
  • Verbindung erfolgt über einen Tunnel zwischen VPN-Client und VPN-Server
slide3
VPN
  • Was ist Verschlüsselung?
  • Umcodierung der Daten in kryptische Datenblocks
  • Sichere Kommunikation wird gewährleistet (auch über unsichere Netze)
slide4
VPN

A

F

B

  • Was ist ein Tunnel?
  • Verbindung zweier Gebiete durch ein fremdes Gebiet
  • Die verbundenen Gebiete bilden eine Einheit
  • A und B haben keinen Kontakt zu F und umgekehrt.
  • Beispiele:
    • IPX-Netze über IP-Netz koppeln
    • Firmennetze über das Internet/Intranet verbinden
    • „Road Warriors“ den Zugang zum Intranet gewähren
    • Gesicherte Verbindung zwischen Hosts (innerhalb eines LANs)
slide5
VPN
  • Tunnelszenarien
  • Folgende Verbindungen sind möglich
    • Netzwerk (Router) <-> Netzwerk (Router)
    • Host <-> Host
    • Host <-> Netzwerk (Router)
  • Probleme können auftreten
    • bei zwischenliegenden NAT-Routern
    • bei zwischenliegenden Firewalls / Proxys
    • wechselnde IPs durch Einwahlrouting / DHCP
slide6
VPN
  • Softwareübersicht:
slide7
VPN
  • Open-VPN-Übersicht:
  • Tunneling von IP oder Ethernet über UDP
  • kann auf OpenSSL aufsetzen
  • nutzt Shared-Key-Verfahren
    • Blowfish, DES, 3DES, …
  • nutzt Public-Key-Verfahren und Zertifikate
    • auf OpenSSL basierend
  • läuft auf den meisten Plattformen
    • Linux (kernelunabhängig)
    • *BSD, Windows, MacOS X
  • TrafficShaping und Kompression möglich
  • Verwendet tun-Tunneldevice (TUN/TAP-Driver)
  • DHCP-fähig
    • Änderungen der IP während der Session wird erkannt
    • Paket muß nur Authentizitätstest bestehen
slide8
VPN
  • Preshared-secret-keys PSK:
  • Auf dem Server erzeugte Keys, die an die Clients verteilt werden.
    • Nachteil:Verteilung kann nicht über die VPN-Verbindung erfolgen
    • Vorteil:Sehr einfach zu implementieren
slide9
VPN
  • OpenSSL:
  • OpenSSL wird für den dynamischen Schlüsselaustausch und die Authentifizierung der Gegenseite genutzt.
  • Basiert auf public-key Kryptographie.
    • Vorteil:Keine Probleme beim Schlüsselaustausch über „unsichere“ Medien.
  • Der public-key wird zusätzlich von einer Certificate Authority (CA) signiert, um die Authenzität des Gegenübers zu gewährleisten
  • Für den OpenSSL-Modus benötigt OpenVPN zwei Kanäle: Einen Kontroll- und einen Daten-Kanal
slide10
VPN
  • Installation eines Linux-VPN-Servers:
  • Alternative 1:(liegt der Distribution schon bei)
    • OpenVPN, OpenSSL und davon abhängige Pakete über jeweilige Software-Paket-Verwaltung (z.B. YAST bei Suse) installieren.
  • Alternative 2 (Download des Pakets von openvpn.sourceforge.org)
    • Das entpackte Paket wird über die bekannten Befehle configure, make und make install installiert.
slide11
VPN
  • Beispiel Funktionsskizze:
slide12
VPN
  • Konfiguration pre-shared-key Variante:
  • Erzeugen eines pre-shared-keys:openvpn –genkey –secret /etc/openvpn/user.key
  • Beispiel: /etc/openvpn/user.conf

# openvpn conf Datei# Schnittstelledev tun# Verbindungspunkteifconfig 10.0.0.1 10.0.0.2 255.255.255.0link-mtu 1544# openvpn Keysecret /etc/openvpn/user.key# Kompression LZO# comp-lzo# Portport 5000# normales loggenverb 3

slide13
VPN
  • Konfiguration des Clients:
  • Die Konfigurationsdatei:Pfad: …\OpenVPN\config\user.ovpn

# OpenVPN Config Client

dev tun

remote 194.1.2.2

ifconfig 10.0.0.2 10.0.0.1

route-gateway 10.0.0.1

redirect-gateway

dev-node MyVPN

link-mtu 1544

port 5001

secret user.key

slide14
VPN
  • FreeS/WAN:
  • IPSec-Struktur für Linux
  • IPSec:
    • Ist standardisiertes Protokoll für IPv4 und IPv6
    • Nutzt diverse Verschlüsselungsverfahren
    • Beinhaltet Schlüsselverwaltung (Internet-Key-Exchange)
  • kompatibel mit Hardware- und Softwareimplementierungen, z.B:
    • Router mit IPSec-Unterstützung
    • Windowsimplementierung
  • standardisiert und weitverbreitet, aber hoher Verwaltungsaufwand
  • Sehr komplex und vielseitige Software
slide15
VPN
  • Beispiel Funktionsskizze:
slide16
VPN
  • Anatomie:
  • Pluto
    • Daemon zur Verwalltung der VPN Kanäle
    • Kann mehrere VPNs zur gleichen Zeit hosten
    • Stellt Werkzeuge zum Aufbau und Unterhalt zur Verfügung
  • IPSec
    • Ziel: Sichere Kommunikation über das Internet zu gewährleisten
    • Integrität der Daten sicherstellen
    • Authentifikation der Daten unterstützen
    • Vertraulichkeit der Daten und der Verbindung gewährleisten
    • Zugriffskontrolle auf Benutzerebene ermöglichen
  • IKE
    • Internet Key Exchange Protokoll
    • Zur Verwaltung der Schlüssel
    • Schlüsselaustausch der Kommunikationspartner
    • Bereitstellen der nötigen Parameter
slide17
VPN
  • Installation:
  • FreeS/WAN.rpm installieren
  • IPSec Tools installieren
  • XFRM_USER Modul Laden
  • Pluto starten
  • Config Einstellungen vornehmen
slide18
VPN
  • Server Konfiguration:

# Add connections here.

conn road

left=194.1.2.3 # Gateway's information

leftid=@swan.fhdw.de #

leftsubnet=192.168.3.0/24 #

leftrsasigkey=0sAQN0J…..

right=%any # Wildcard: we don't know the laptop's IP

rightid=@road.fhdw.de #

rightrsasigkey=0sAQOBag+WdxaXrjf….

auto=start # authorizes but doesn't start this

# connection at startup

authby=rsasig

slide19
VPN
  • Client Konfiguration:

# Add connections here.

conn road

left=194.1.2.3 # Gateway's information

leftid=@swan.fhdw.de #

leftsubnet=192.168.3.0/24 #

leftrsasigkey=0sAQN0J…..

right=%any # Wildcard: we don't know the laptop's IP

rightid=@road.fhdw.de #

rightrsasigkey=0sAQOBag+WdxaXrjf….

auto=start # authorizes but doesn't start this

# connection at startup

authby=rsasig

slide20
VPN
  • Verschlüsselung bei FreeS/WAN:
  • Authentifizierung
    • Asymmetrische verschlüsselte RSA-keys
  • Nutzdaten
    • Verschlüsselung über ESP (Encapsulated Security Payload)
    • Ohne Authentifizierung auf ISO/OSI-Schicht 3
    • Jeder Datentransfer kann verschlüsselt werden.
slide21
VPN
  • Zusammenfassung:
  • VPN ist ein Tunnel für verschiedene Zwecke:
    • Kopplung zweier Netze über ein inkompatibles Netz
    • Verschlüsselte Kommunikation über unsicheren Bereich
    • Absichern von Application-Level-Protokollen
    • Umgehen bzw. Durchbrechen von Firewalls/Proxies
    • Umgehen von NAT-Problemen
  • Auswahlkriterien:
    • Beteiligte Betriebssysteme
    • Anwenderkreis
    • Einsatzzweck
    • Abwägung: Nutzen-Konfigurationsaufwand
slide22
ENDE

Fragen?
