energi listrik

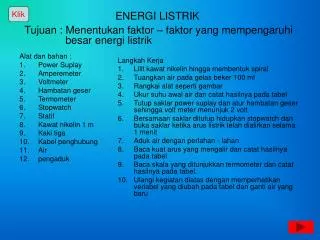

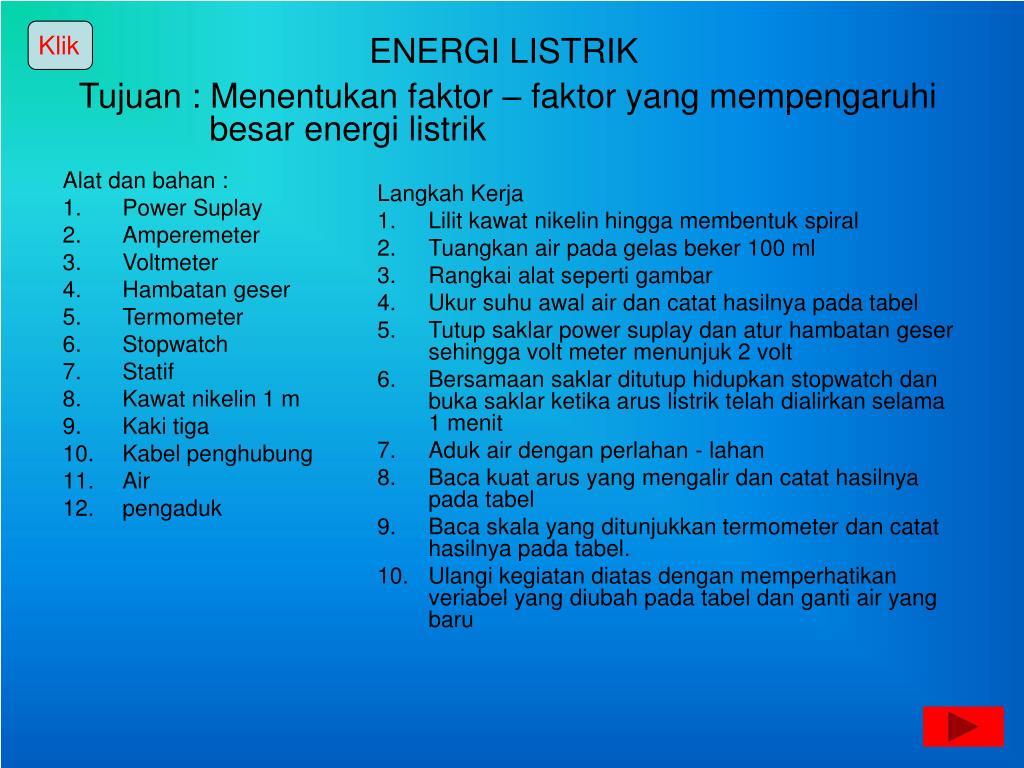

Alat dan bahan :

Power Suplay

Amperemeter

Voltmeter

Hambatan geser

Termometer

Stopwatch

Statif

Kawat nikelin 1 m

Kaki tiga

Kabel penghubung

Air

pengaduk

Langkah Kerja

Lilit kawat nikelin hingga membentuk spiral

Tuangkan air pada gelas beker 100 ml

Rangkai alat seperti gambar

Ukur suhu awal air dan catat hasilnya pada tabel

Tutup saklar power suplay dan atur hambatan geser sehingga volt meter menunjuk 2 volt

Bersamaan saklar ditutup hidupkan stopwatch dan buka saklar ketika arus listrik telah dialirkan selama 1 menit

Aduk air dengan perlahan - lahan

Baca kuat arus yang mengalir dan catat hasilnya pada tabel

Baca skala yang ditunjukkan termometer dan catat hasilnya pada tabel.

Ulangi kegiatan diatas dengan memperhatikan veriabel yang diubah pada tabel dan ganti air yang baru

Klik

ENERGI LISTRIK

Tujuan : Menentukan faktor – faktor yang mempengaruhi besar energi listrik

tabel data

Klik

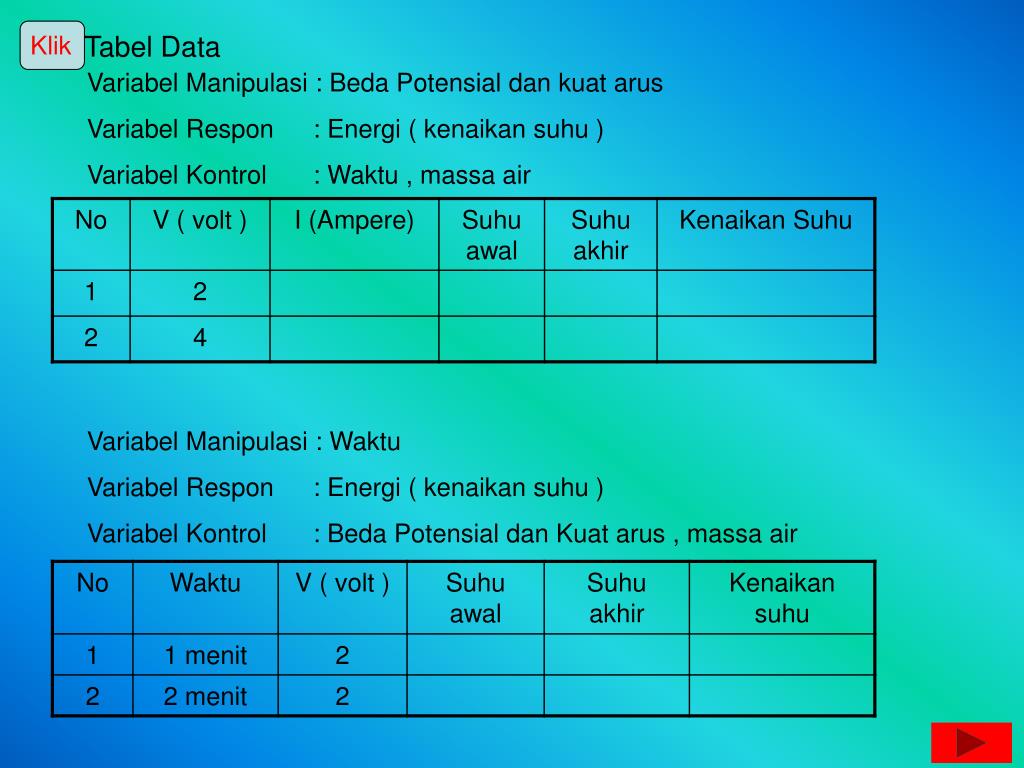

Tabel Data

Variabel Manipulasi : Beda Potensial dan kuat arus

Variabel Respon : Energi ( kenaikan suhu )

Variabel Kontrol : Waktu , massa air

Variabel Manipulasi : Waktu

Variabel Respon : Energi ( kenaikan suhu )

Variabel Kontrol : Beda Potensial dan Kuat arus , massa air

menentukan faktor yang mempengaruhi besar energi listrik

50 V

-5 0 10 20 30 40 50

-10 0 20 40 60 80 100

10 V

V

1 V

100 mV

Klik

Klik

Klik

1 0 A

-5 0 10 20 30 40 50

-10 0 20 40 60 80 100

5 A

A

1 A

100 m A

Menentukanfaktor yang mempengaruhi besar energi listrik

Baca nilai yang terukur dan catat pada tebal

110

100

90

80

70

60

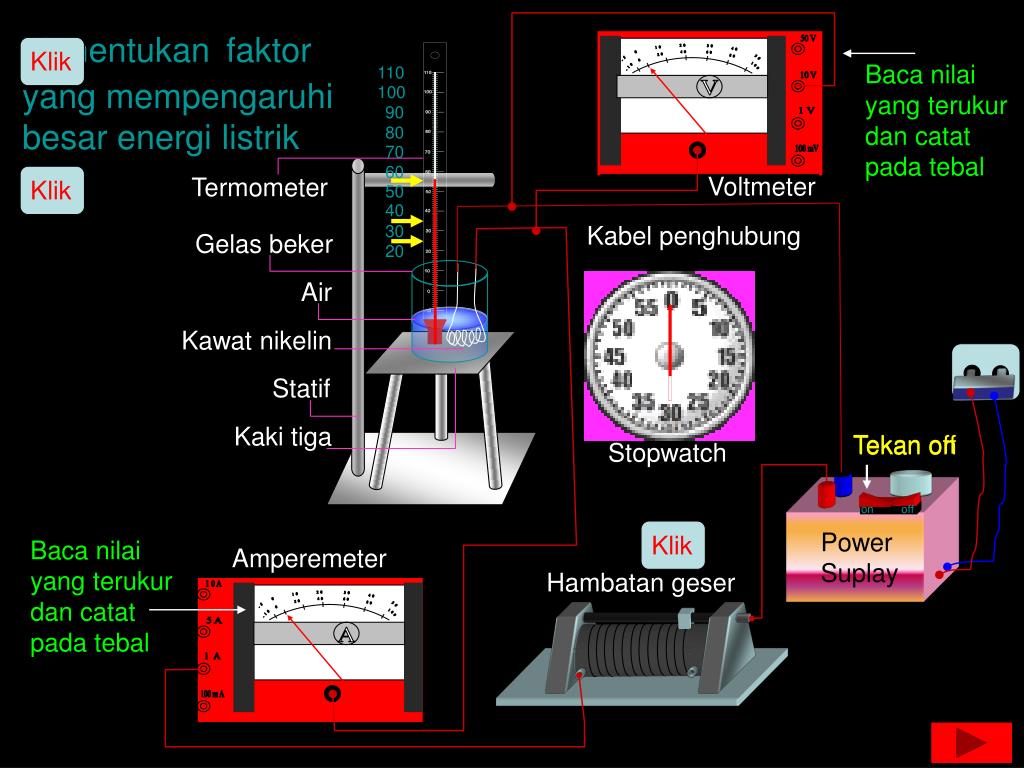

Voltmeter

Termometer

50

40

Kabel penghubung

30

Gelas beker

20

Air

Kawat nikelin

Statif

Kaki tiga

Tekan off

Tekan on

Stopwatch

on

off

Power Suplay

Baca nilai yang terukur dan catat pada tebal

Amperemeter

Hambatan geser

kesimpulan

Klik

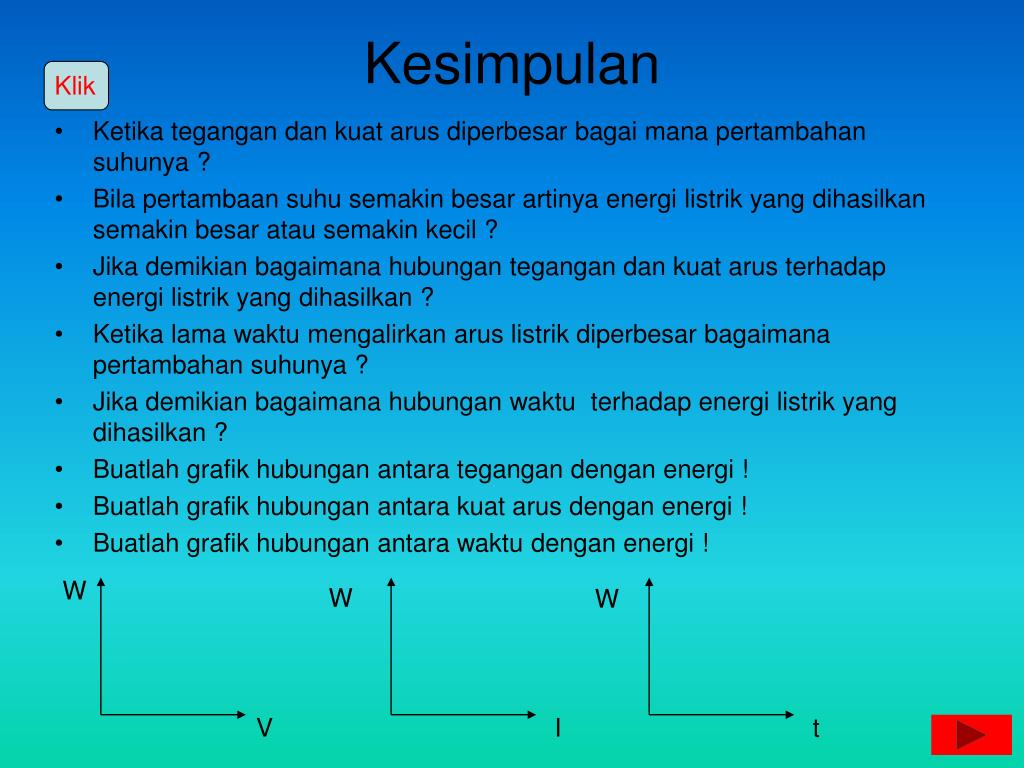

Kesimpulan
  • Ketika tegangan dan kuat arus diperbesar bagai mana pertambahan suhunya ?
  • Bila pertambaan suhu semakin besar artinya energi listrik yang dihasilkan semakin besar atau semakin kecil ?
  • Jika demikian bagaimana hubungan tegangan dan kuat arus terhadap energi listrik yang dihasilkan ?
  • Ketika lama waktu mengalirkan arus listrik diperbesar bagaimana pertambahan suhunya ?
  • Jika demikian bagaimana hubungan waktu terhadap energi listrik yang dihasilkan ?
  • Buatlah grafik hubungan antara tegangan dengan energi !
  • Buatlah grafik hubungan antara kuat arus dengan energi !
  • Buatlah grafik hubungan antara waktu dengan energi !

W

W

W

V

I

t

energi listrik1

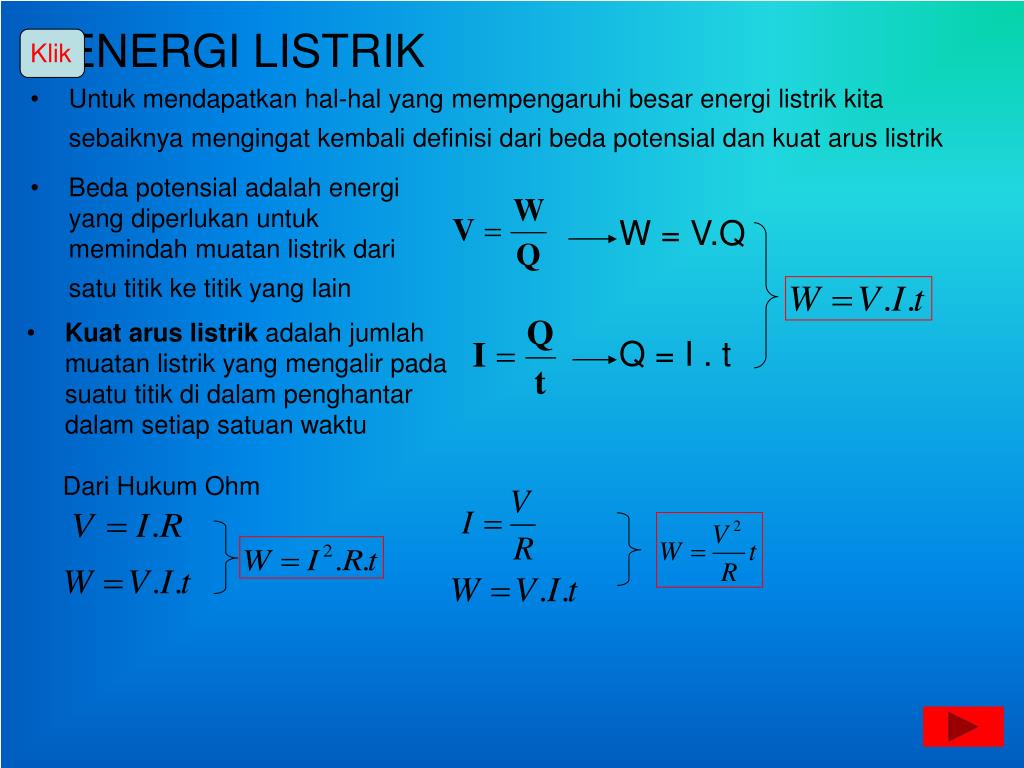

Untuk mendapatkan hal-hal yang mempengaruhi besar energi listrik kita sebaiknya mengingat kembali definisi dari beda potensial dan kuat arus listrik

Beda potensial adalah energi yang diperlukan untuk memindah muatan listrik dari satu titik ke titik yang lain

Klik

ENERGI LISTRIK

W = V.Q

  • Kuat arus listrik adalah jumlah muatan listrik yang mengalir pada suatu titik di dalam penghantar dalam setiap satuan waktu

Q = I . t

Dari Hukum Ohm

contoh

Klik

Klik

Klik

Klik

Klik

Klik

Klik

Jawab

Contoh

volt

220

V =

220

Ampere

0,2

0,2

I =

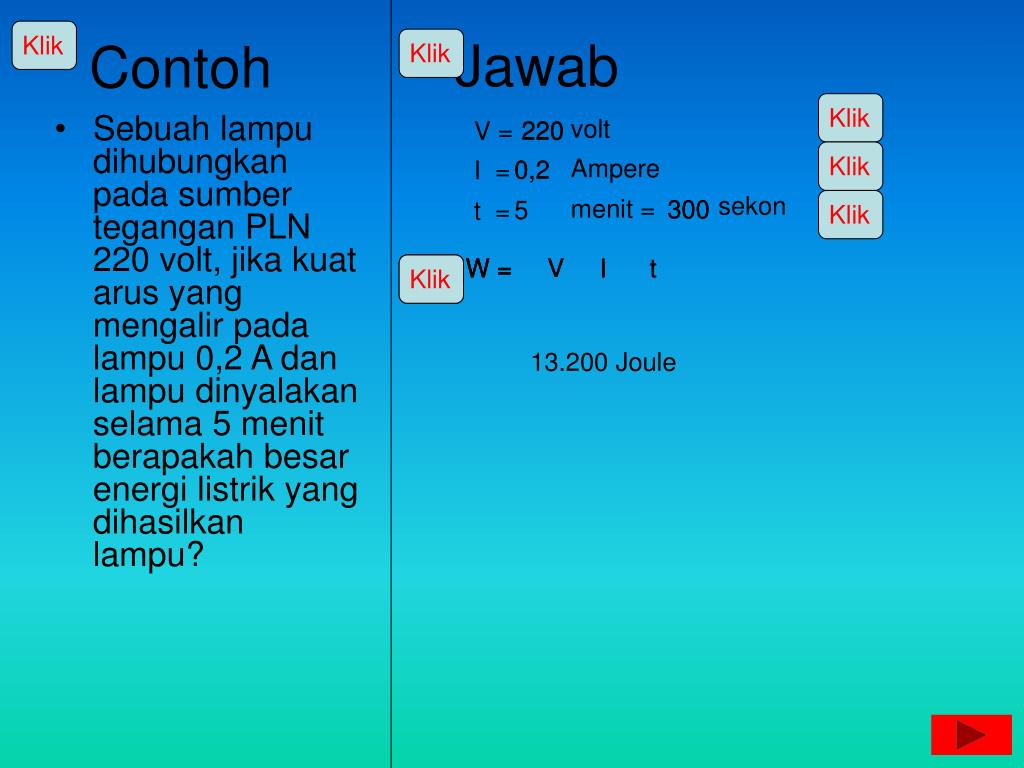

  • Sebuah lampu dihubungkan pada sumber tegangan PLN 220 volt, jika kuat arus yang mengalir pada lampu 0,2 A dan lampu dinyalakan selama 5 menit berapakah besar energi listrik yang dihasilkan lampu?

sekon

menit =

300

300

5

t =

W =

W = V I t

V

t

W =

I

13.200 Joule

slide7

Klik

Klik

Klik

Daya

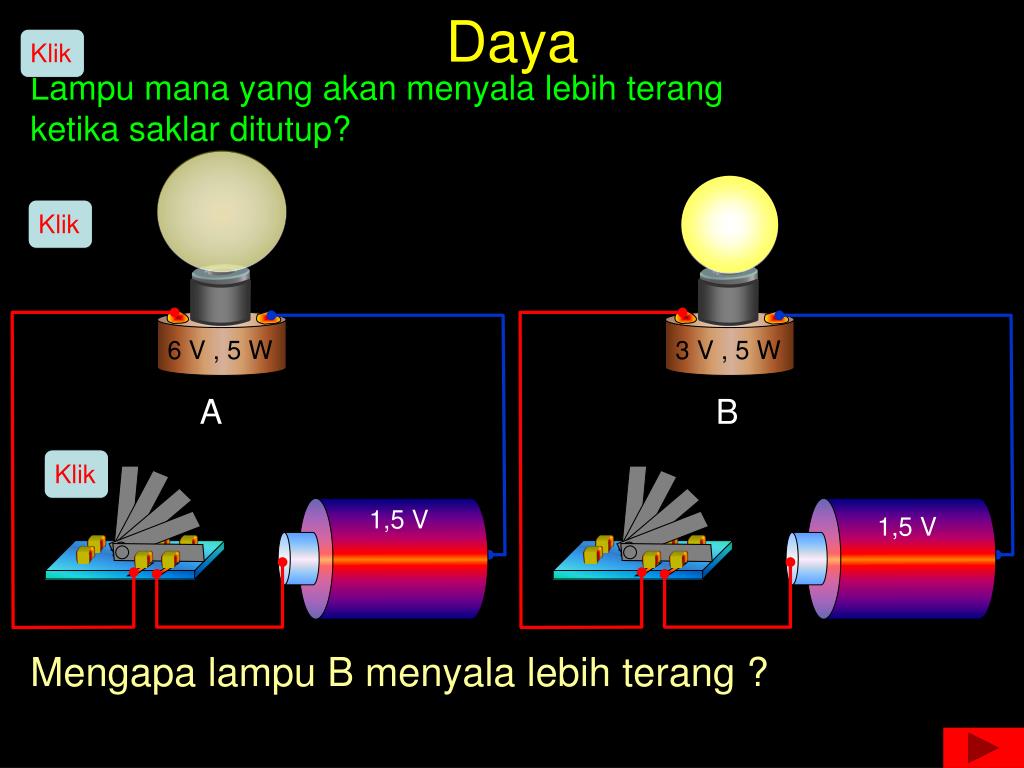

Lampu mana yang akan menyala lebih terang

ketika saklar ditutup?

6 V , 5 W

3 V , 5 W

A

B

1,5 V

1,5 V

Mengapa lampu B menyala lebih terang ?

slide8

Klik

Klik

Klik

Klik

Klik

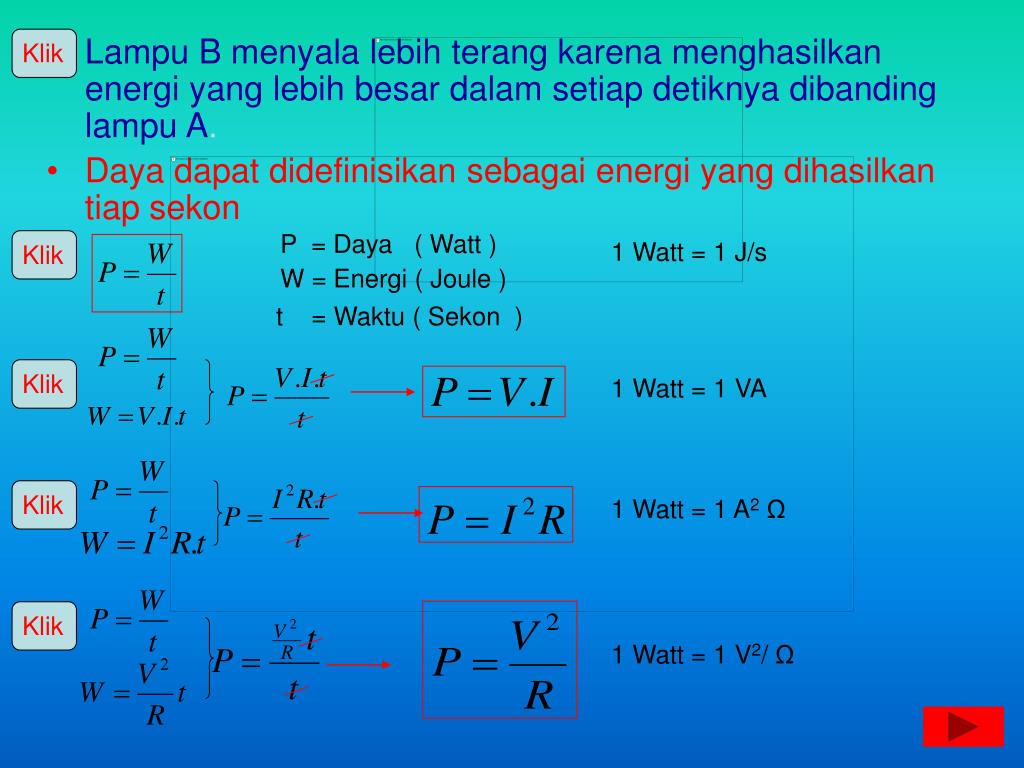

  • Lampu B menyala lebih terang karena menghasilkan energi yang lebih besar dalam setiap detiknya dibanding lampu A.
  • Daya dapat didefinisikan sebagai energi yang dihasilkan tiap sekon

P = Daya ( Watt )

1 Watt = 1 J/s

W = Energi ( Joule )

t = Waktu ( Sekon )

1 Watt = 1 VA

1 Watt = 1 A2Ω

1 Watt = 1 V2/ Ω

contoh1

Klik

Klik

Klik

Klik

Klik

Klik

Klik

Klik

Klik

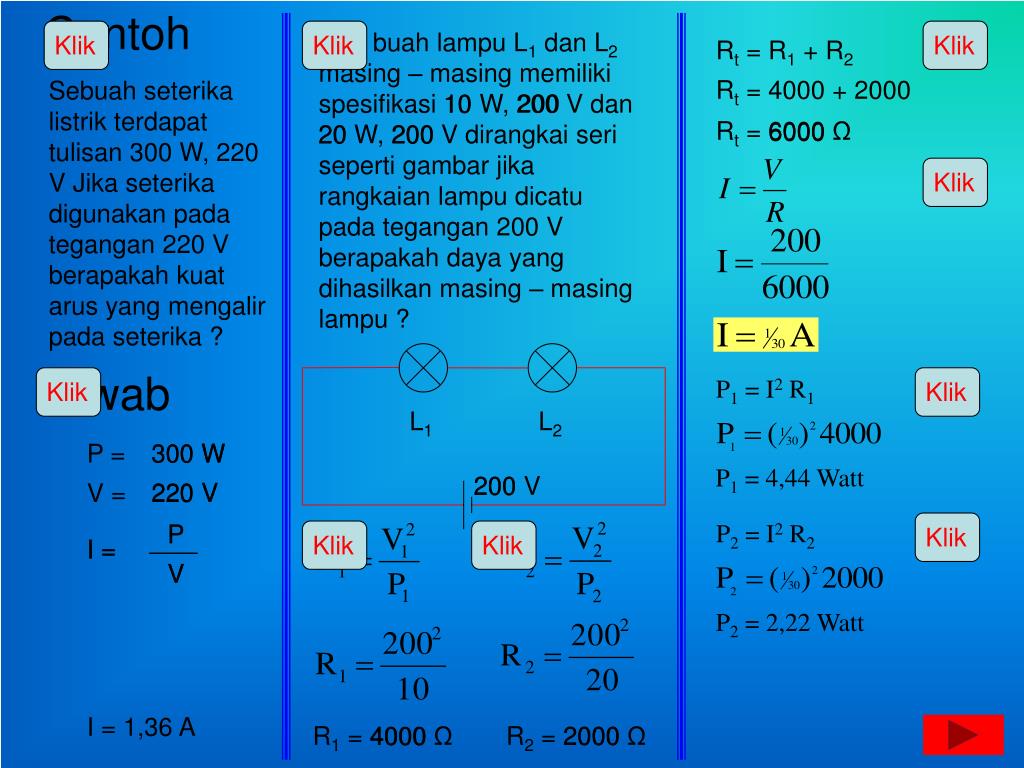

Dua buah lampu L1 dan L2 masing – masing memiliki spesifikasi 10 W, 200 V dan 20 W, 200 V dirangkai seri seperti gambar jika rangkaian lampu dicatu pada tegangan 200 V berapakah daya yang dihasilkan masing – masing lampu ?

Rt = R1 + R2

Contoh

Rt = 4000 + 2000

200

10

Rt = 6000 Ω

6000

20

200

Sebuah seterika listrik terdapat tulisan 300 W, 220 V Jika seterika digunakan pada tegangan 220 V berapakah kuat arus yang mengalir pada seterika ?

Jawab

P1 = I2 R1

L1

L2

P =

300 W

300 W

P1 = 4,44 Watt

200 V

200

220 V

V =

220 V

P2 = I2 R2

P

P

I =

I =

V

V

P2 = 2,22 Watt

I = 1,36 A

R1 = 4000 Ω

R2 = 2000 Ω

2000

4000

slide10

Klik

Klik

Klik

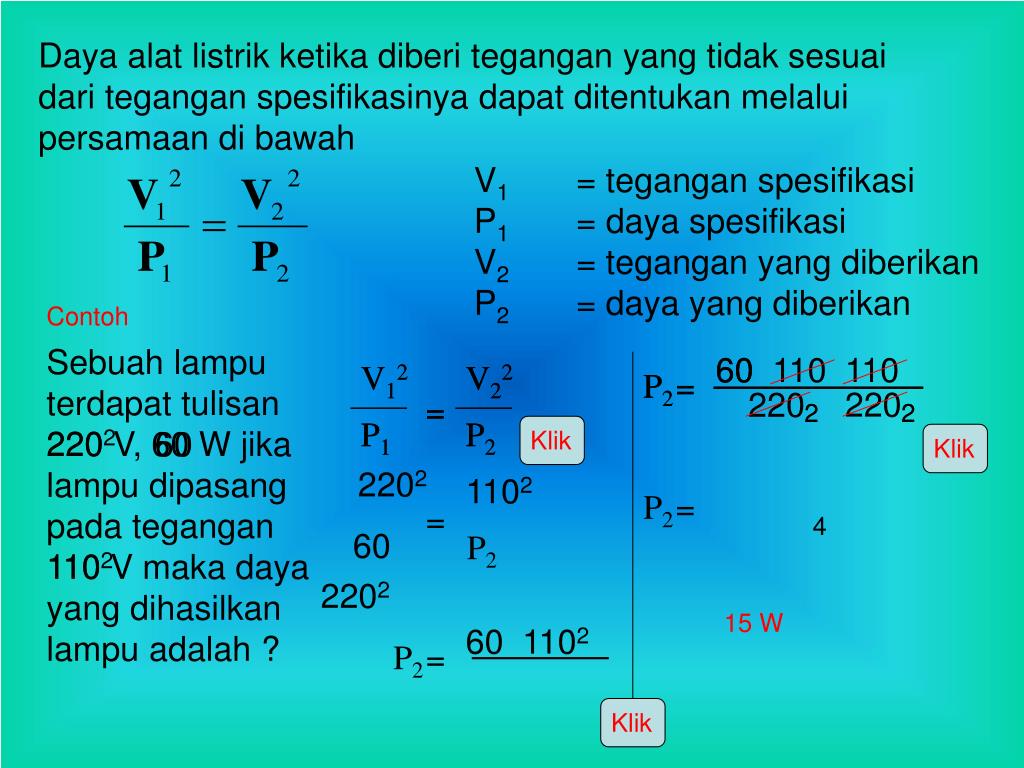

Daya alat listrik ketika diberi tegangan yang tidak sesuai dari tegangan spesifikasinya dapat ditentukan melalui persamaan di bawah

V1 = tegangan spesifikasi

P1 = daya spesifikasi

V2 = tegangan yang diberikan

P2 = daya yang diberikan

Sebuah lampu terdapat tulisan 220 V, 60 W jika lampu dipasang pada tegangan 110 V maka daya yang dihasilkan lampu adalah ?

Contoh

60

60

110

110

V12

V12

V22

V22

P2

P2

=

=

220

220

=

=

2

2

2

2

P1

P1

P2

P2

2202

60

2202

1102

P2

=

=

4

60

P2

1102

2202

15 W

60

1102

P2

=
