  1. ENERGI DAN DAYA LISTRIK Sumber Gambar : Dosen Killer Created by Jamari, S.Pd.

  2. ENERGI LISTRIK • Energi yang dihasilkan dari aliran muatan listrik dalam suatu rangkaian listrik tertutup disebut dengan energi listrik I A B C V W = Q V Keterangan : Q = muatan listrik yang melewati lampu (Coulomb) V = tegangan listrik lampu ( volt) W = energi listrik ( joule )

  3. ENERGI LISTRIK W = Q V W = V I t Karena Q = I x t Karena V= I R Karena I= V/ R Keterangan : Keterangan : W = Energi listrik ( Joule) I = Kuat arus listrik ( Ampere) R= Hambatan listrik (Ohm) t = waktu ( detik =sekon) V= Tegangan listrik ( Volt) Isi dengan Judul Halaman Terkait

  4. Energi Listrik Tegangan listrik (V) W = V I t Nilai energi listrik ditentukan oleh Kuat arus listrik (I) Selang waktu (t) I V A B C

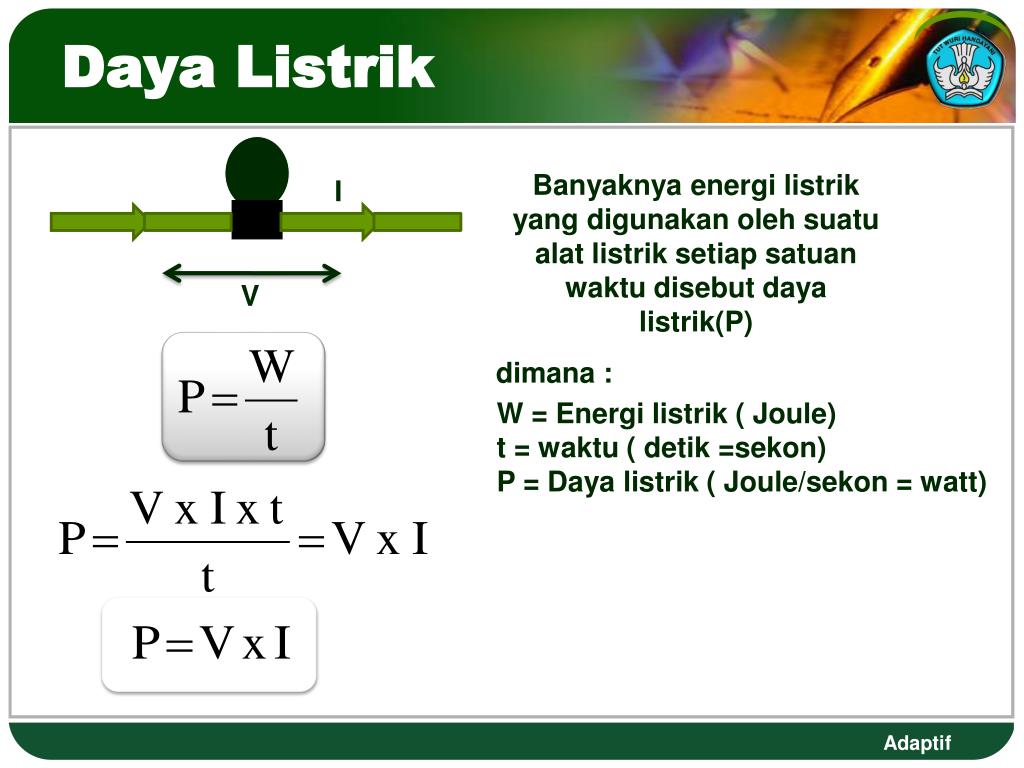

  5. Daya Listrik Banyaknya energi listrik yang digunakan oleh suatu alat listrik setiap satuan waktu disebut daya listrik(P) I V dimana : W = Energi listrik ( Joule) t = waktu ( detik =sekon) P = Daya listrik ( Joule/sekon = watt) A B C

  6. Daya Listrik Isi dengan Judul Halaman Terkait

  7. Daya Listrik 11 watt.220 V Apa arti tulisan ini? • Lampu menyala dengan baik bila • dihubungkan dengan tegangan 220 volt • Lampu memakan daya listrik 11 watt bila dihubngkan dengan tegangan 220 volt • Hambatan listrik lampu Bila dihubungkan dengan tegangan 110 volt, berapakah daya listrik yang digunakan ?

  8. Daya Listrik 60 watt.220 V 110 V Isi dengan Judul Halaman Terkait

  9. Hubungan Satuan Energi dan Daya Dalam satuan sistem internasional (SI) daya listrik dinyatakan dengan watt W = P x t Tabel Satuan 1000 Wj (Wh)= 1kWj (kWh) 1Wh= 1watt. 3600 detik = 3600 joule Isi dengan Judul Halaman Terkait

  10. Kesetaraan Kalor dengan Energi Listrik Energi listrik = Kalor Dimana Q = kalor (joule) m = massa zat (kg) W = Q c = kalor jenis zat (J/kgo C) = P t m c T T = Perubahan suhu zat (o C) = V i t m c T = I2 R t m c T = m c T Persamaan ideal untuk pemanas listrik Isi dengan Judul Halaman Terkait

  11. Efisiensi Pemanas Listrik () Energi listrik Pemanas listrik Kalor(Q) W = V x I x t W = I2 x R x t W = V2 x t / R Energi terbuang atau Isi dengan Judul Halaman Terkait

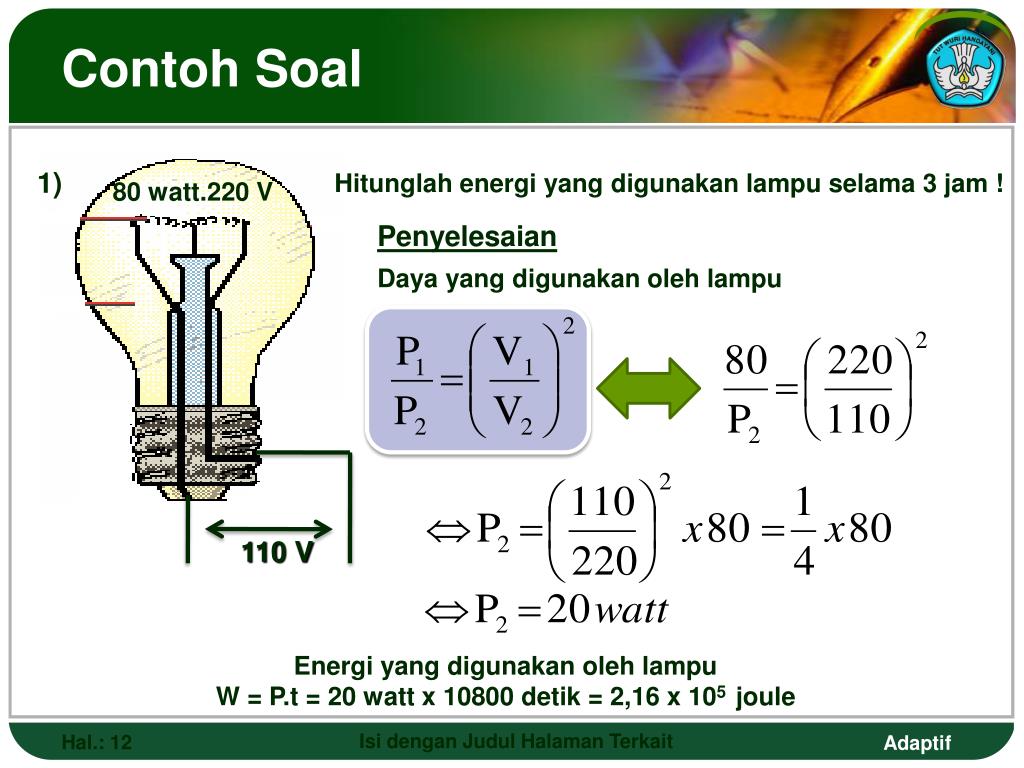

  12. Contoh Soal 1) Hitunglah energi yang digunakan lampu selama 3 jam ! 80 watt.220 V Penyelesaian Daya yang digunakan oleh lampu 110 V Energi yang digunakan oleh lampu W = P.t = 20 watt x 10800 detik = 2,16 x 105 joule Isi dengan Judul Halaman Terkait

  13. Contoh Soal Pemanas Listrik 2) Hitunglah energi listrik yang digunakan selama 2 jam ? I = 2 A 5 k Penyelesaian Isi dengan Judul Halaman Terkait

  14. Contoh Soal 3) • Sebuah keluarga menggunakan listrik dari PLN sebesar 450 watt dengan tegangan 110 volt. Jika untuk penerangan mereka menggunakan lampu 90 watt, 220 V, maka hitunglah : • Jumlah lampu maksimum yang dapat dipasang • Biaya untuk 3 buah lampu dalam sebulan jika 3 lampu tersebut digunakan selama 6 jam per hari ( Rp. 100,00/kWh) 450 watt, 110 volt Isi dengan Judul Halaman Terkait

  15. Contoh soal • Soultion a. Jumlah maksimum lampu Sehingga, jumlah lampu maksimum adalah Isi dengan Judul Halaman Terkait

  16. Contoh Soal b. Biaya 3 lampu Energi yang digunakan selama 1 bulan W = P . t = 3. 22,5 watt.30.6 jam = 12150 Wh = 12,15 kWh Biaya 3 lampu adalah 12,15 kWh x Rp. 100,00/kWh = 1.215,00 Isi dengan Judul Halaman Terkait
