Presentation Transcript


  1. Ultra Quiet CPU CoolerCNPS5XSales Guide November, 2010 ⓒ 2010 Zalman Tech Co., Ltd.

  2. 1. 概要 • 强有力冷却性能 • 低噪音92mm EBR轴承 • PWM风扇转速调整 • 便于安装 • 高性能导热膏ZM-STG2M • 出色的兼容性

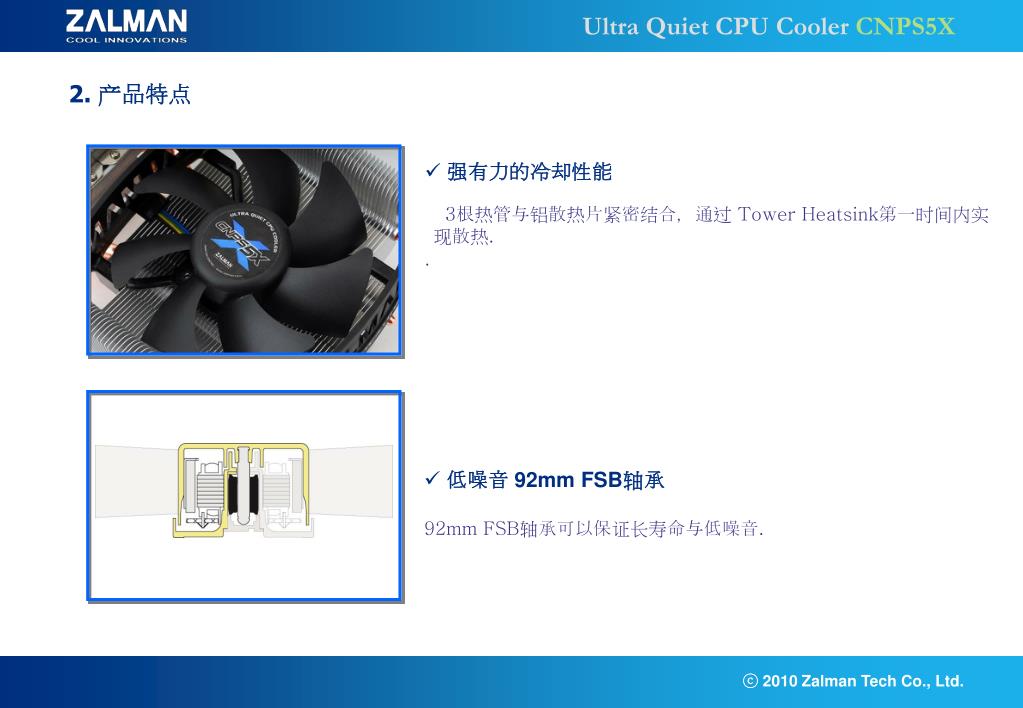

  3. 2. 产品特点 • 强有力的冷却性能 3根热管与铝散热片紧密结合,通过Tower Heatsink第一时间内实现散热. . • 低噪音92mm FSB轴承 92mm FSB轴承可以保证长寿命与低噪音.

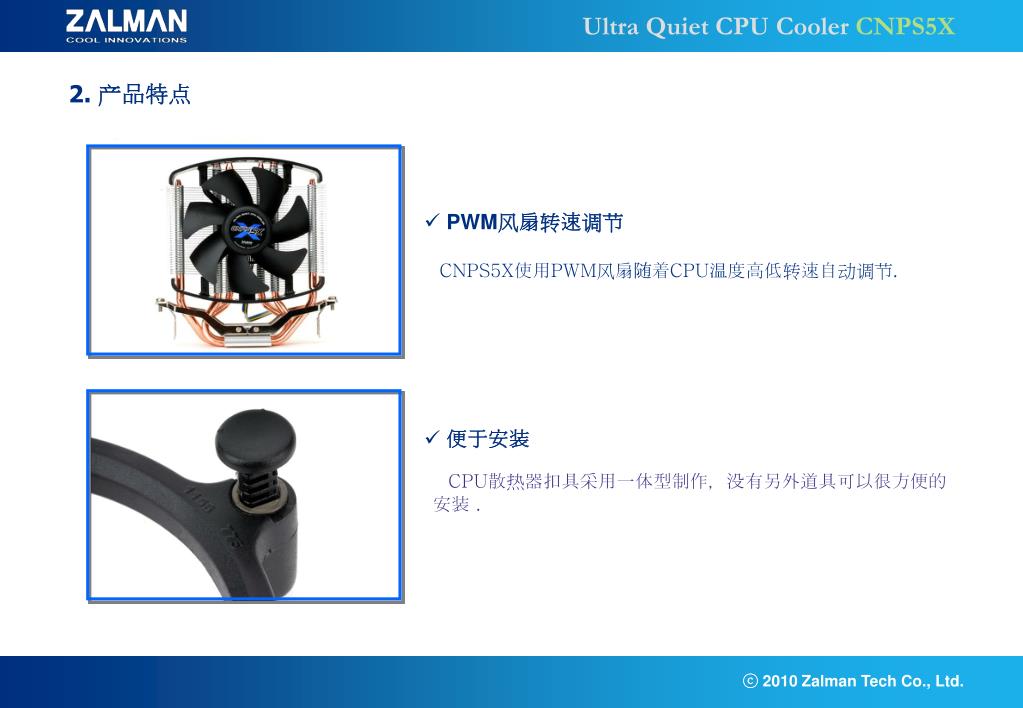

  4. 2. 产品特点 • PWM风扇转速调节 • CNPS5X使用PWM风扇随着CPU温度高低转速自动调节. • 便于安装 • CPU散热器扣具采用一体型制作,没有另外道具可以很方便的安装.

  5. 2.产品特点 • 提供高性能导热膏ZM-STG2M • 高性能导热膏ZM-STG2M涂在底部 • CPU的HIS以及CPU散热器底部热传导发挥到最佳,散热器冷却性能最大化. 1155 • 良好的兼容性 • 完美支持INTEL最新主板LGA1155, LGA1156跟LGA775 以及AMD主板AM2+/AM2 台式机CPU平台.

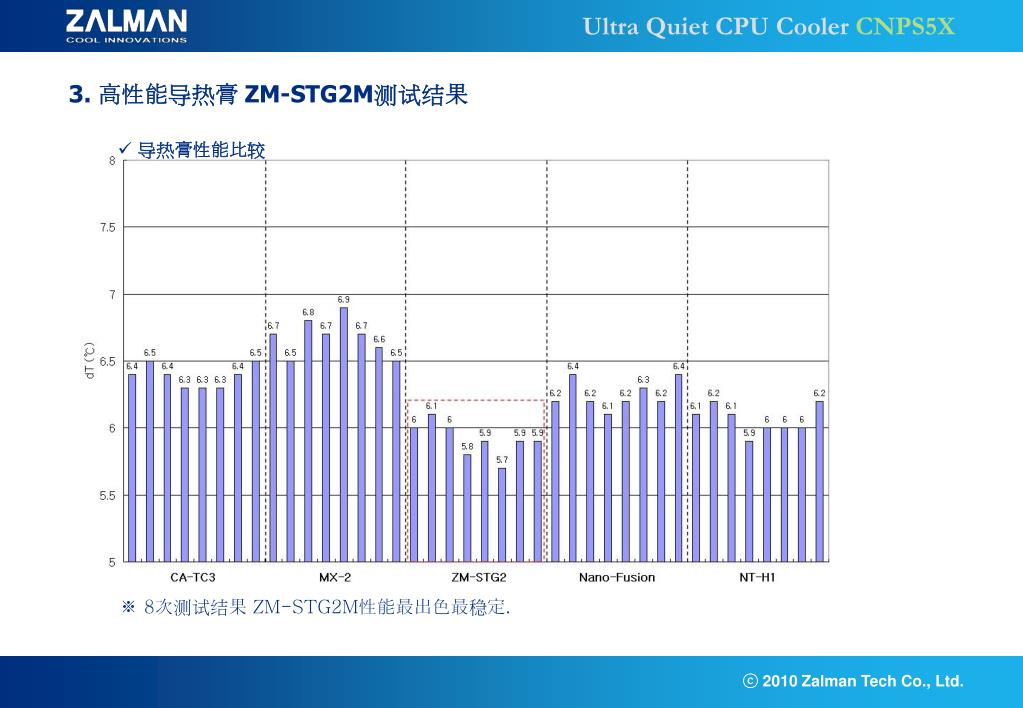

  6. 3. 高性能导热膏ZM-STG2M测试结果 • 导热膏性能比较 ※ 8次测试结果ZM-STG2M性能最出色最稳定.

  7. 4. 产品配置

  8. 5. 组件 组件 背板 散热器(CNPS5X) 说明书 导热膏(ZM-STG2M)

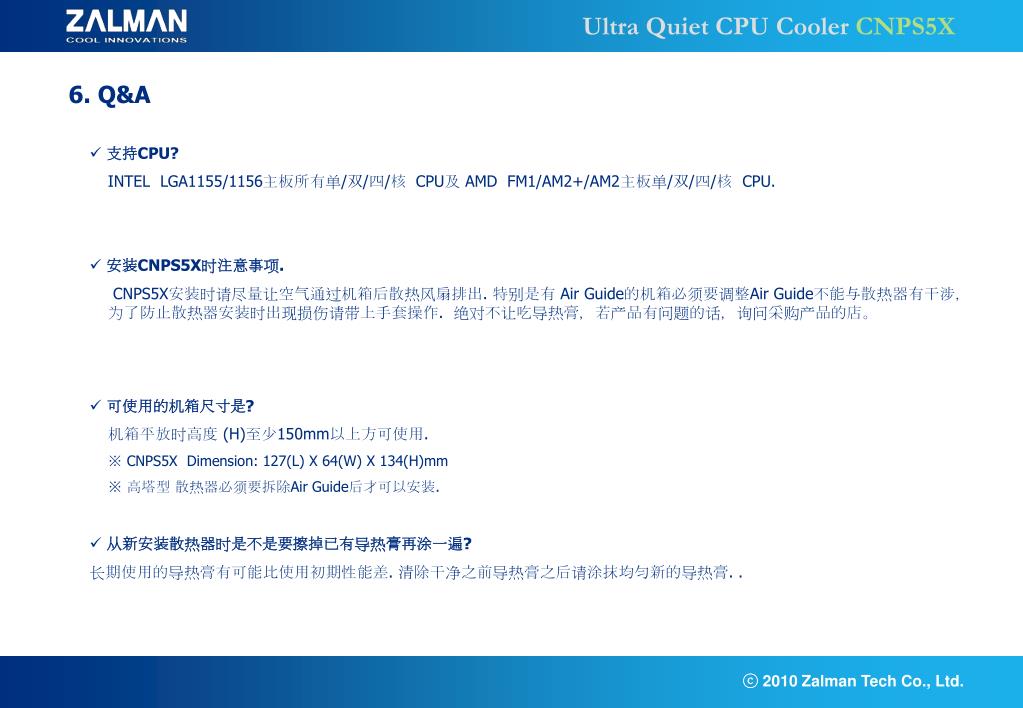

  9. 6. Q&A • 支持CPU? INTEL LGA1155/1156主板所有单/双/四/核CPU及AMD FM1/AM2+/AM2主板单/双/四/核CPU. • 安装CNPS5X时注意事项. CNPS5X安装时请尽量让空气通过机箱后散热风扇排出. 特别是有Air Guide的机箱必须要调整Air Guide不能与散热器有干涉,为了防止散热器安装时出现损伤请带上手套操作. 绝对不让吃导热膏,若产品有问题的话,询问采购产品的店。 • 可使用的机箱尺寸是? 机箱平放时高度(H)至少150mm以上方可使用. ※ CNPS5X Dimension: 127(L) X 64(W) X 134(H)mm ※ 高塔型散热器必须要拆除Air Guide后才可以安装. • 从新安装散热器时是不是要擦掉已有导热膏再涂一遍? 长期使用的导热膏有可能比使用初期性能差. 清除干净之前导热膏之后请涂抹均匀新的导热膏. .

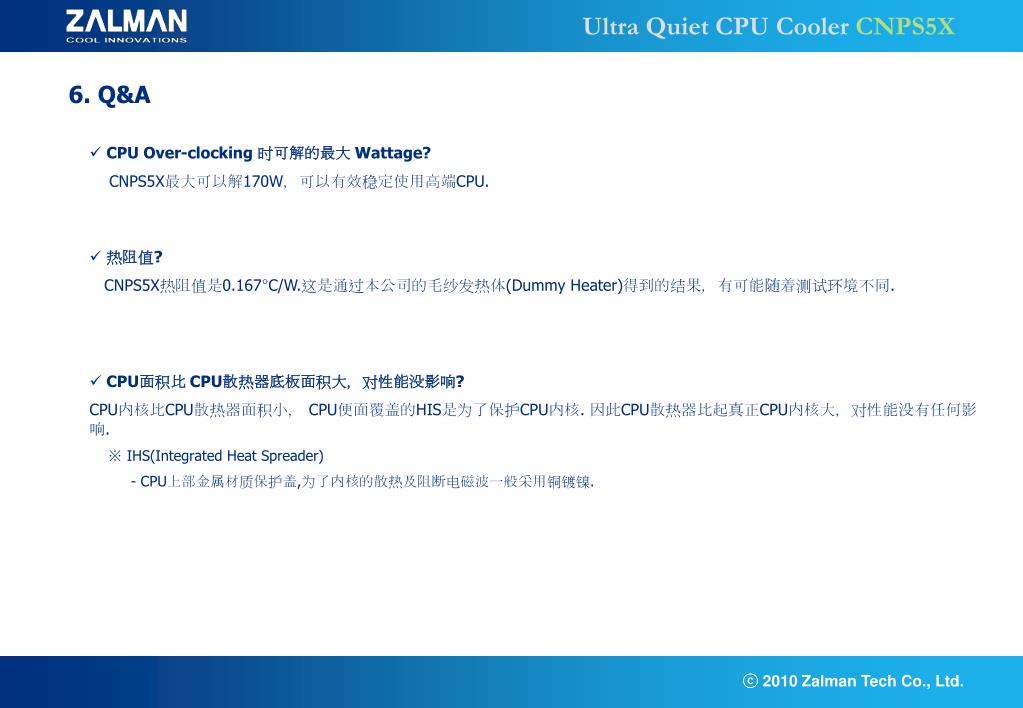

  10. 6. Q&A • CPU Over-clocking 时可解的最大Wattage? CNPS5X最大可以解170W,可以有效稳定使用高端CPU. • 热阻值? CNPS5X热阻值是0.167°C/W.这是通过本公司的毛纱发热体(Dummy Heater)得到的结果,有可能随着测试环境不同. • CPU面积比CPU散热器底板面积大,对性能没影响? CPU内核比CPU散热器面积小,CPU便面覆盖的HIS是为了保护CPU内核. 因此CPU散热器比起真正CPU内核大,对性能没有任何影响. ※ IHS(Integrated Heat Spreader) - CPU上部金属材质保护盖,为了内核的散热及阻断电磁波一般采用铜镀镍.

  11. 7. Q&A • CNPS5X安装时需要涂抹多少导热膏? 导热膏的涂抹量要根据覆盖CPU PCB的HIS平滑度. 如果不够平滑需要涂抹更多的导热膏. CNPS5X可以将标配的所有导热膏均匀涂抹到CPU表面HIS上. ※ IHS(Integrated Heat Spreader) - CPU上部金属材质保护盖,为了内核的散热及阻断电磁波一般采用铜镀镍 • 有效擦掉CPU表面(IHS)导热膏的办法 用干绒布或者抹布蘸些酒精或者丙酮擦拭即可. 需要注意的是酒精或者丙酮不能掉到主板上. • 散热器会不会让主板变形?如果主板变形弯曲会不会出问题? 如果是按照说明书安装因为散热器扣具问题主板弯曲的程度在安全范围之内所以不会有问题. • 主板兼容性信息可以在哪里获得? 可在本公司官网获得.完美支持INTEL平台1155/1156/775 及AMD 平台AM3/AM2+/AM2 .

  12. Thank You ⓒ 2009 Zalman Tech Co., Ltd.
