  1. 《WLAN技术与应用》 第二单元：WLAN基本原理 第2讲：WLAN工作频段及其应用 主讲人：韩金燕

  2. 学习目标： • 掌握WLAN工作频段 • 掌握各工作频段信道的划分及应用

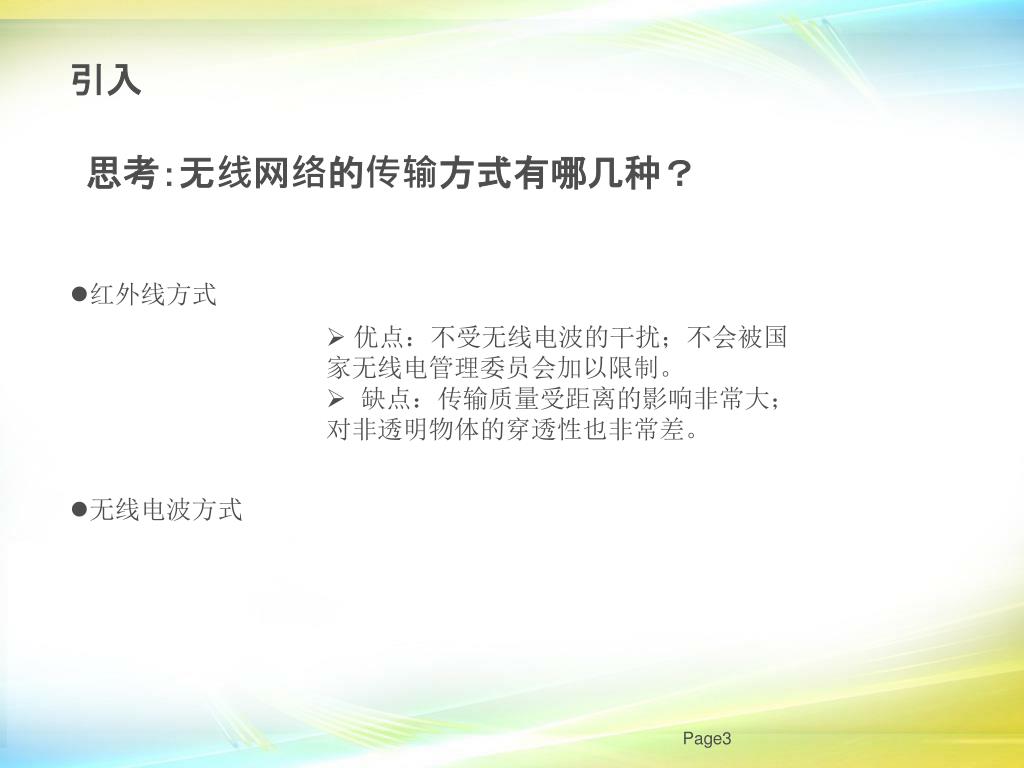

  3. 引入 思考：无线网络的传输方式有哪几种？ • 红外线方式 • 无线电波方式 • 优点：不受无线电波的干扰；不会被国家无线电管理委员会加以限制。 • 缺点：传输质量受距离的影响非常大；对非透明物体的穿透性也非常差。 Page3

  4. ISM：工业 （Industrial）、科学 （Scientific）与医疗 （Medical）之缩写，使用此频段只需登记注册而无需付费 中国的ISM频段有：433.05-434.79 MHz、 2400-2483.5 MHz 、 5725-5850 MHz WLAN工作频段 Page4

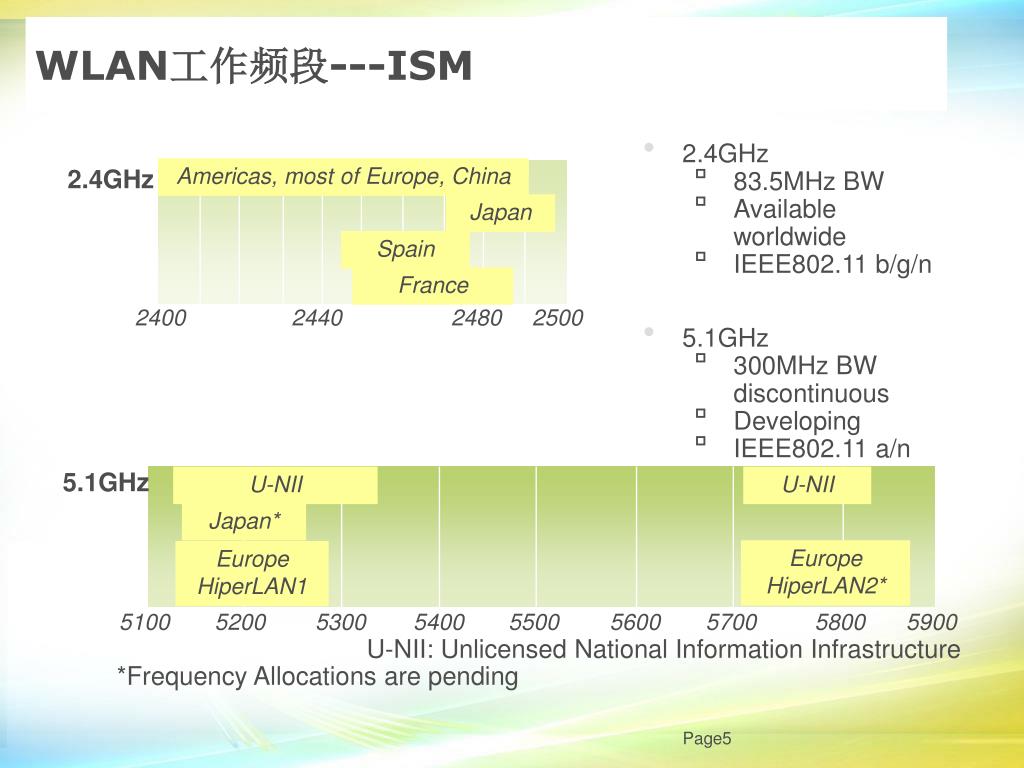

  5. WLAN工作频段---ISM Americas, most of Europe, China 2.4GHz Japan Spain 2400 2440 2480 2500 France 5.1GHz U-NII U-NII Japan* Europe HiperLAN2* Europe HiperLAN1 5100 5200 5300 5400 5500 5600 5700 5800 5900 U-NII: Unlicensed National Information Infrastructure *Frequency Allocations are pending • 2.4GHz • 83.5MHz BW • Available worldwide • IEEE802.11 b/g/n • 5.1GHz • 300MHzBWdiscontinuous • Developing • IEEE802.11 a/n Page5

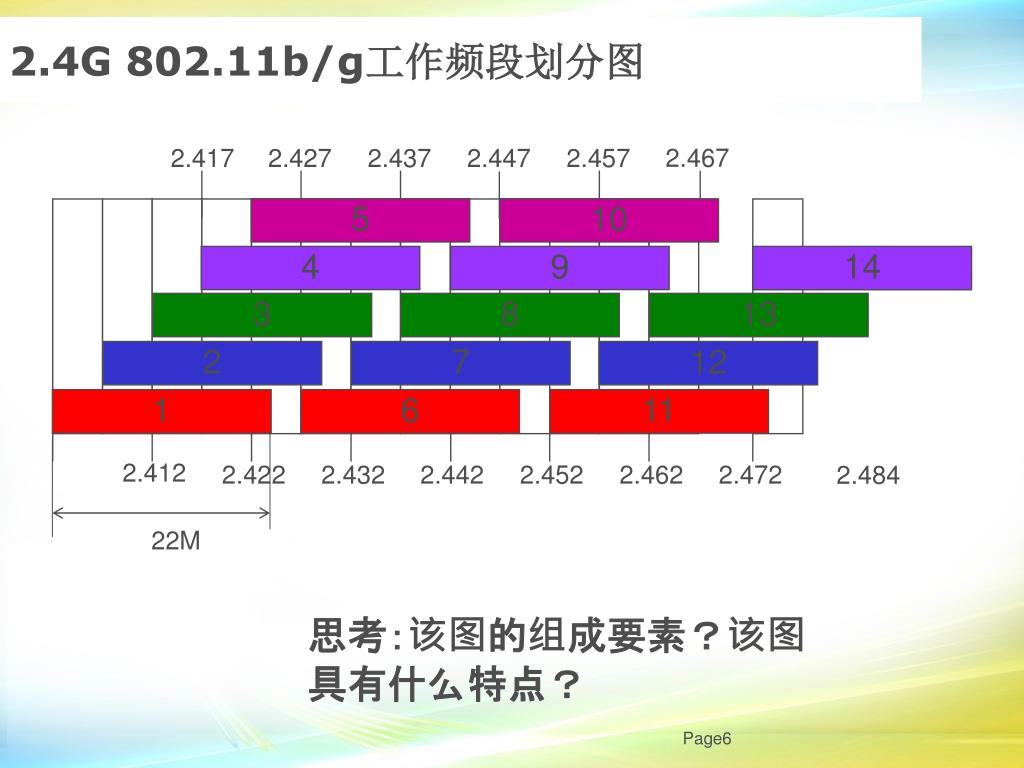

  6. 2.4G 802.11b/g工作频段划分图 2.467 2.417 2.427 2.437 2.447 2.457 5 10 4 9 14 3 8 13 2 7 12 1 6 11 2.412 2.422 2.432 2.442 2.452 2.462 2.472 2.484 22M 思考：该图的组成要素？该图具有什么特点？ Page6

  7. 2.4GHz频段特点 共分为14个频道，但是中国、美国有效频道为11个，而欧洲有效频道为13个，日本有效频道为14个 每个频道都有一个中心频率，每个信道宽度22MHz 中心频率与中心频率之间相差5MHz 1、6、11频道互不干扰 2、7、12频道互不干扰 3、8、13频道互不干扰 4、9、14频道互不干扰 由上图可知，某信道的信号传送时会与相邻的多个信道产生重叠，若在同一个空间建立多个BSS/IBSS时，要让它们所用的信道不会互相重叠而产生干扰。在同一个空间最多只能使用1、6、11这三个信道，若选用其他信道，最多只能有2个互不干扰的信道。 Page7

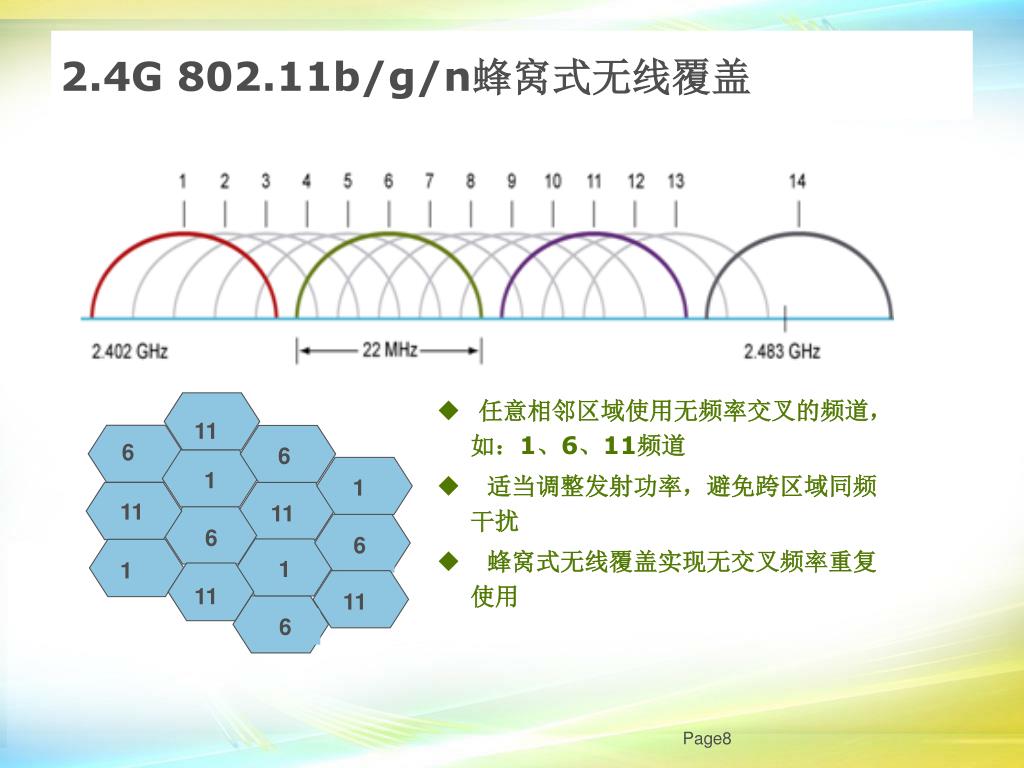

  8. 2.4G 802.11b/g/n蜂窝式无线覆盖 任意相邻区域使用无频率交叉的频道，如：1、6、11频道 适当调整发射功率，避免跨区域同频干扰 蜂窝式无线覆盖实现无交叉频率重复使用 11 6 6 1 1 11 11 6 6 1 1 11 11 6 Page8

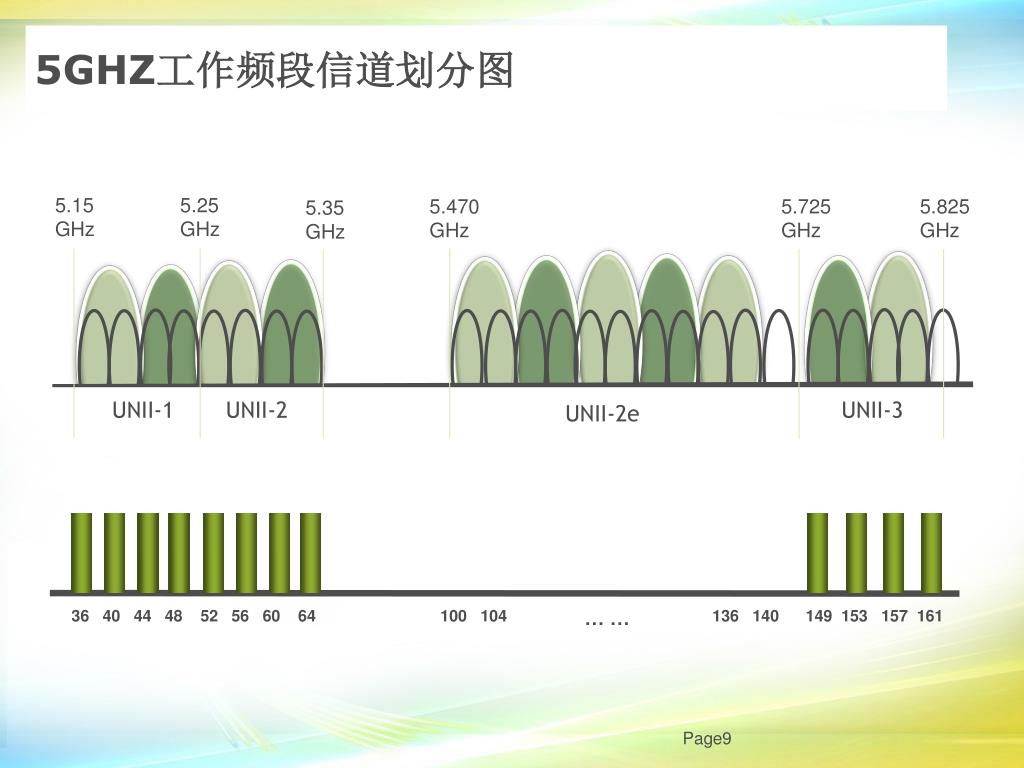

  9. 5GHZ工作频段信道划分图 5.15 GHz 5.25 GHz 5.470 GHz 5.725 GHz 5.825 GHz 5.35 GHz 36 40 44 48 52 56 60 64 100 104 … … 136 140 149 153 157 161 UNII-1 UNII-2 UNII-3 UNII-2e Page9

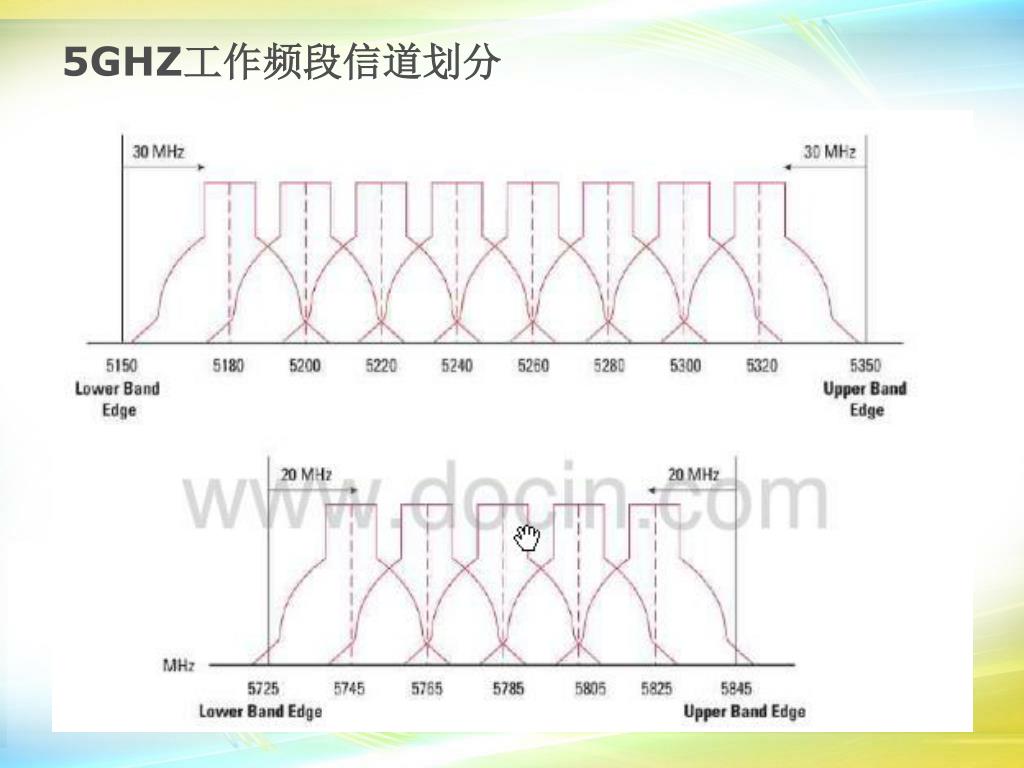

  10. 5GHZ工作频段信道划分

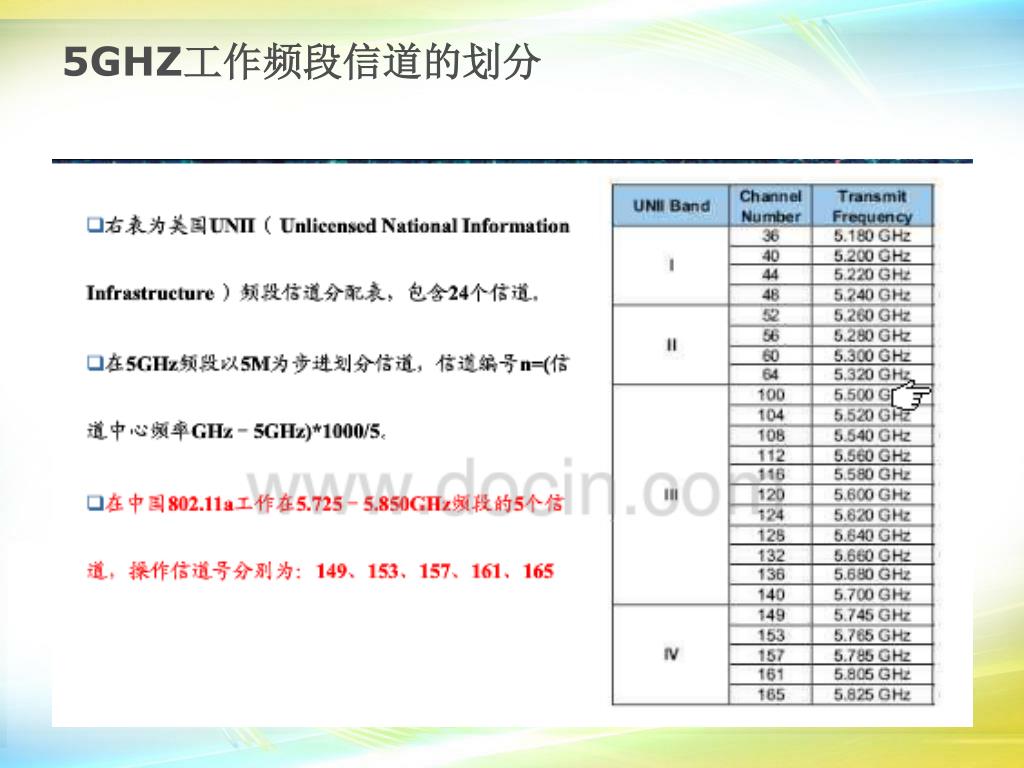

  11. 5GHZ工作频段信道的划分

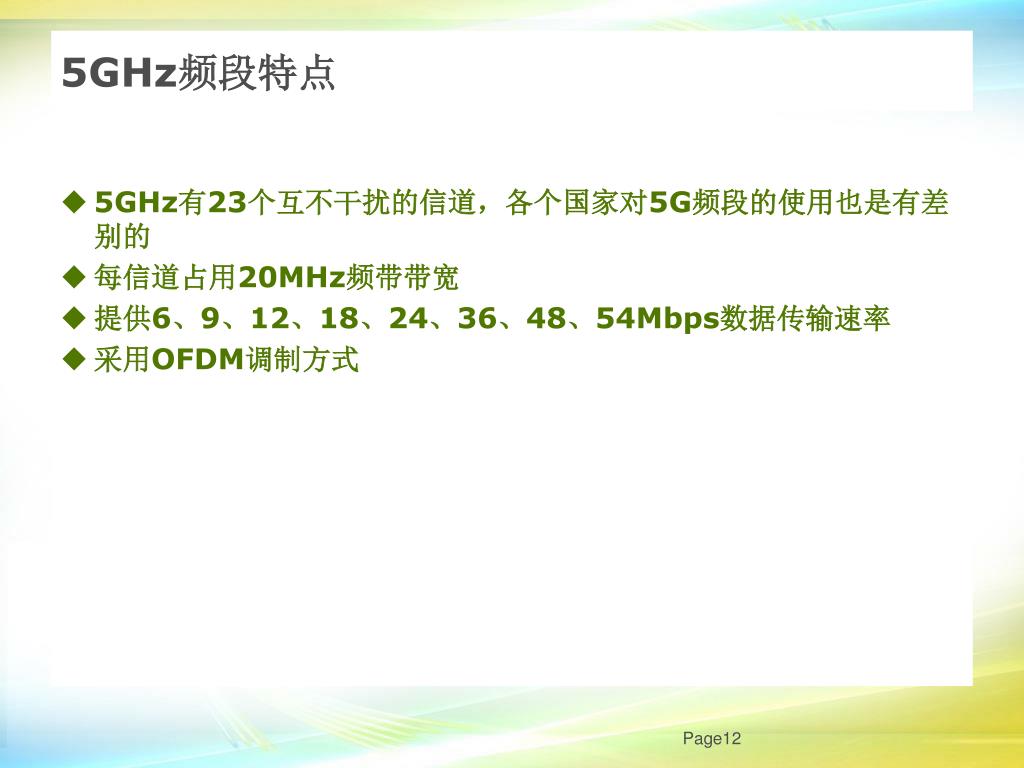

  12. 5GHz频段特点 5GHz有23个互不干扰的信道，各个国家对5G频段的使用也是有差别的 每信道占用20MHz频带带宽 提供6、9、12、18、24、36、48、54Mbps数据传输速率 采用OFDM调制方式 Page12

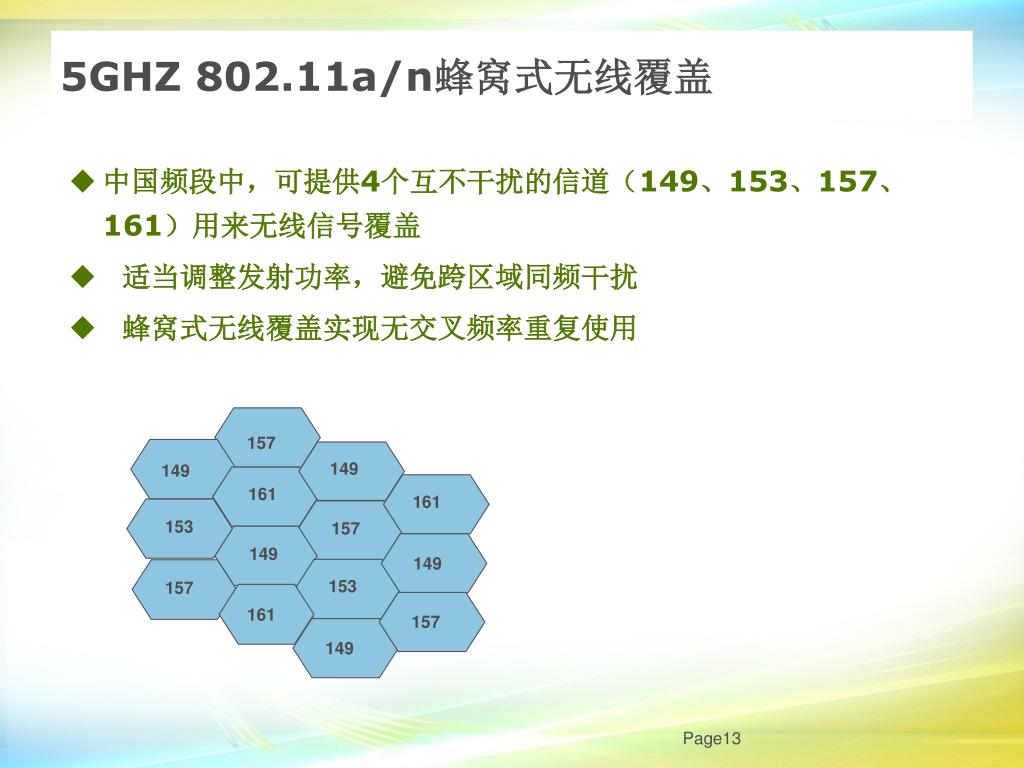

  13. 5GHZ 802.11a/n蜂窝式无线覆盖 中国频段中，可提供4个互不干扰的信道（149、153、157、161）用来无线信号覆盖 适当调整发射功率，避免跨区域同频干扰 蜂窝式无线覆盖实现无交叉频率重复使用 157 149 149 161 161 153 157 149 149 153 157 161 157 149 Page13

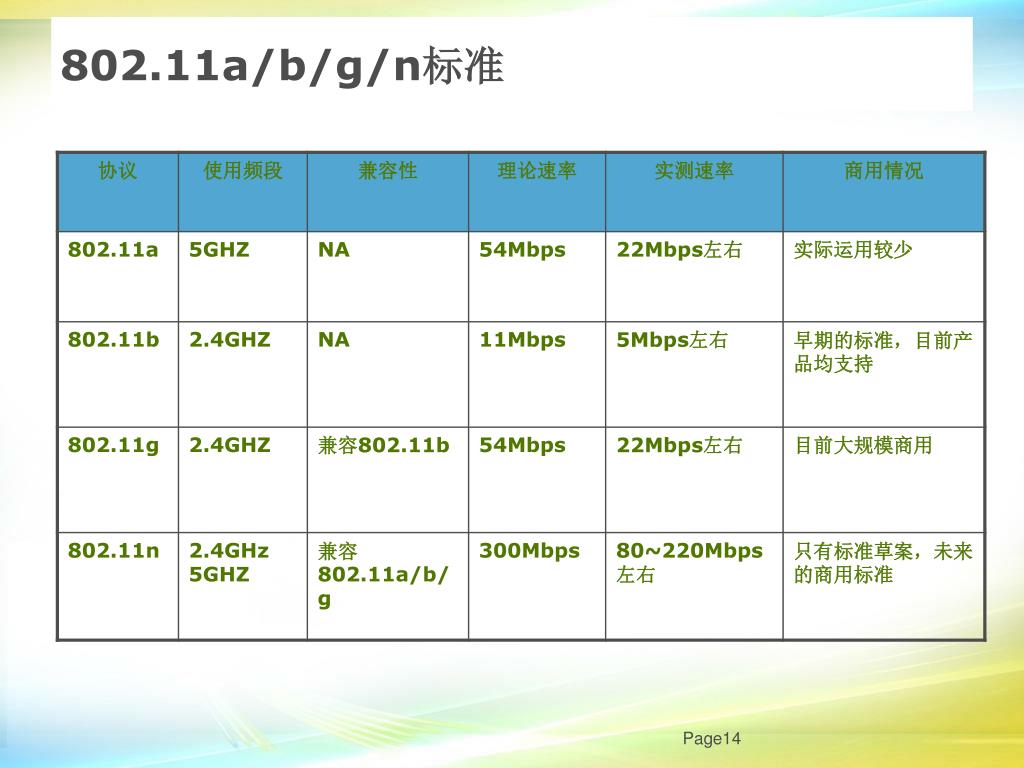

  14. 802.11a/b/g/n标准 Page14

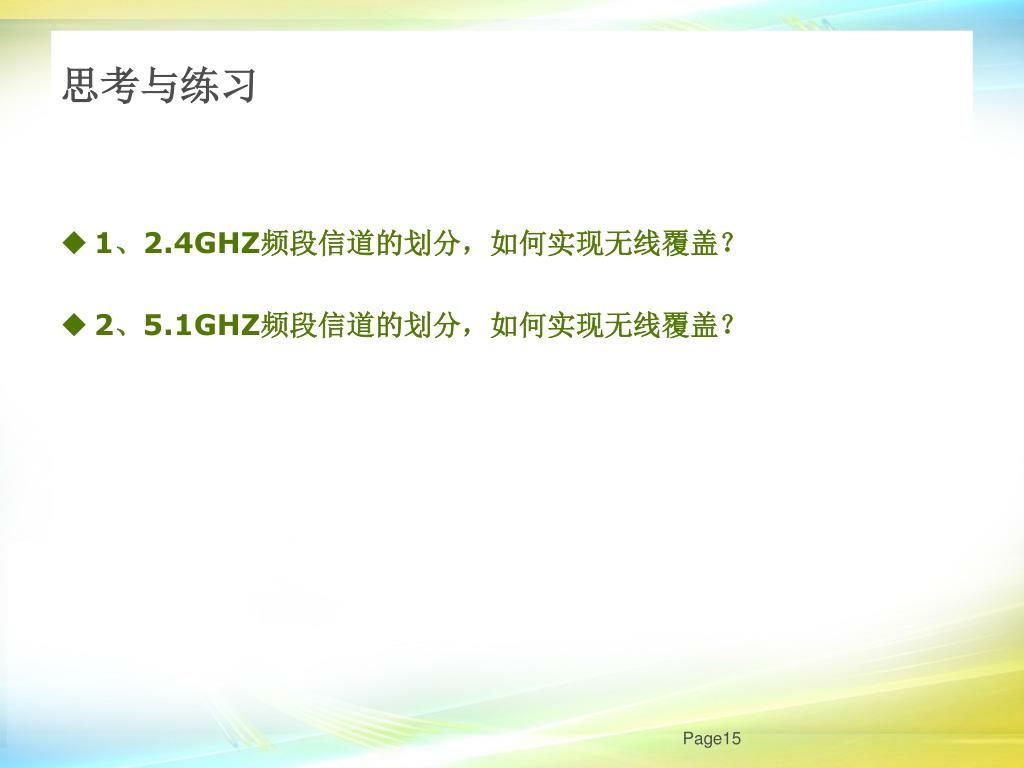

  15. 思考与练习 1、2.4GHZ频段信道的划分，如何实现无线覆盖？ 2、5.1GHZ频段信道的划分，如何实现无线覆盖？ Page15

  16. 谢 谢！
