Wlan tukiaseman asennus

WLAN-tukiaseman asennus

Tiina Sinisalo


K ytetyt laitteet
Käytetyt laitteet

  • Nokia A032

  • Lucent Technologiesin valmistama PCMCIA (Personal Computer Memory Card International Association) verkkokortti

  • Työasema numero yhdeksän


Ieee 802 11 standardit

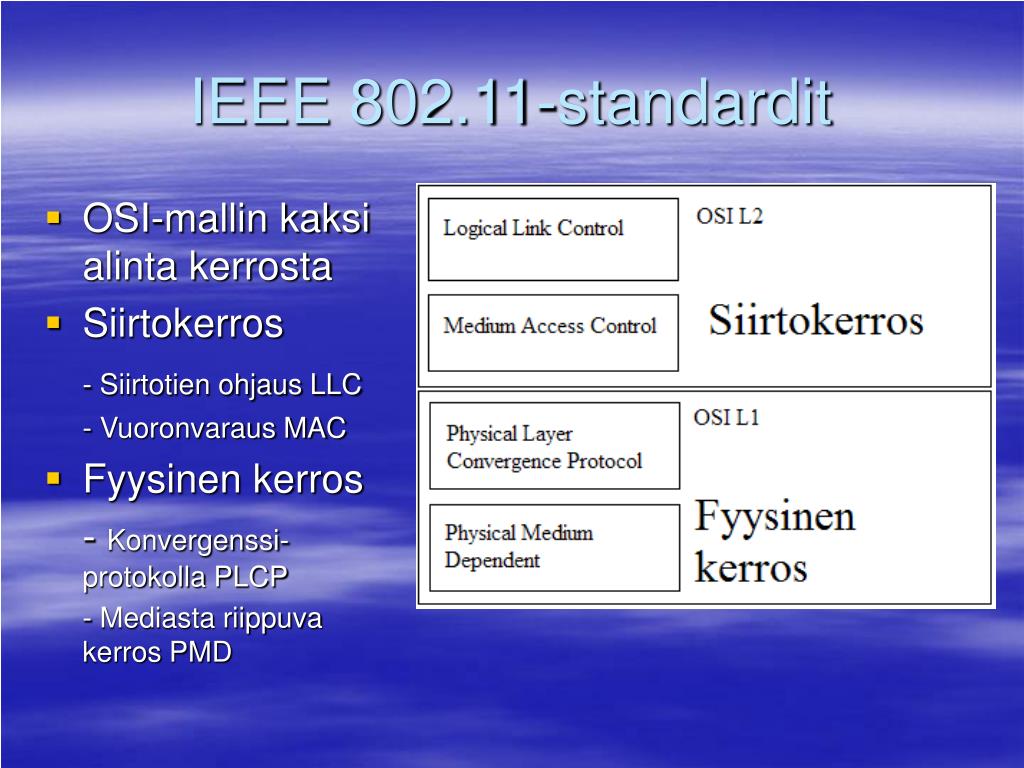

IEEE 802.11-standardit

  • OSI-mallin kaksi alinta kerrosta

  • Siirtokerros

    - Siirtotien ohjaus LLC

    - Vuoronvaraus MAC

  • Fyysinen kerros

    - Konvergenssi-protokolla PLCP

    - Mediasta riippuva kerros PMD


Siirtokerros
Siirtokerros

  • LLC-kehyksessä protokollan tunnukset ja ohjauskenttä

  • MAC-kehyksessä ohjaustiedot, vuoronvarauksen kesto, sekvenssitiedot sekä radiotiellä käytettävät osoitteet ja tarkistussumma


Fyysinen kerros

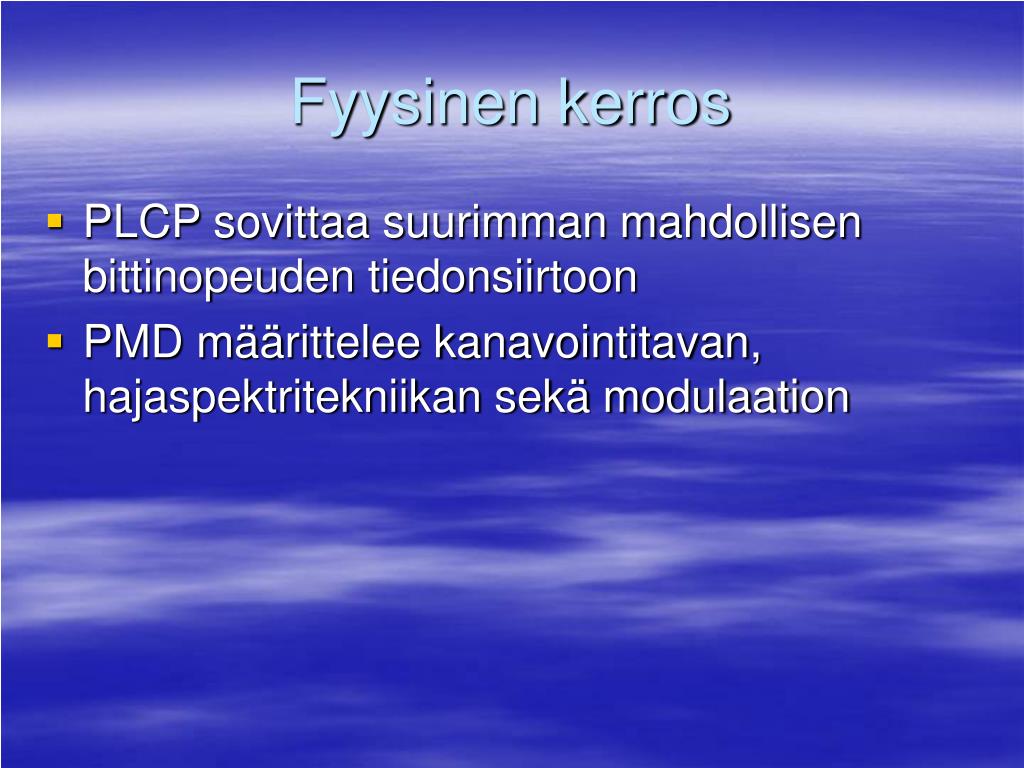

Fyysinen kerros

  • PLCP sovittaa suurimman mahdollisen bittinopeuden tiedonsiirtoon

  • PMD määrittelee kanavointitavan, hajaspektritekniikan sekä modulaation


802 11
802.11

  • Julkaistu 26.7.1997

  • Vapaa 2,4 GHz taajuusalue

  • 1 Mbps ja 2 Mbps

  • Infrapunalinkki tai radiotaajuus

  • Hajaspektritekniikat DSSS (Direct Sequence Spread Spectrum) ja FHSS (Frequency Hopping Spread Spectrum)


802 11b
802.11b

  • Julkaistu 1999 parantamaan tiedonsiirron nopeutta

  • 2.4 GHz

  • 11 Mbps

  • Hajaspektritekniikkana DSSS


802 11a
802.11a

  • Julkaistu 1999

  • Mahdollistaa useamman kaistan käytön nopeamman tiedonsiirron saavuttamiseksi

  • 5 GHz

  • 54 Mbps

  • OFDM (Orthogonal Frequency Division Multiplexing) monitaajuusmodulointi


802 11g

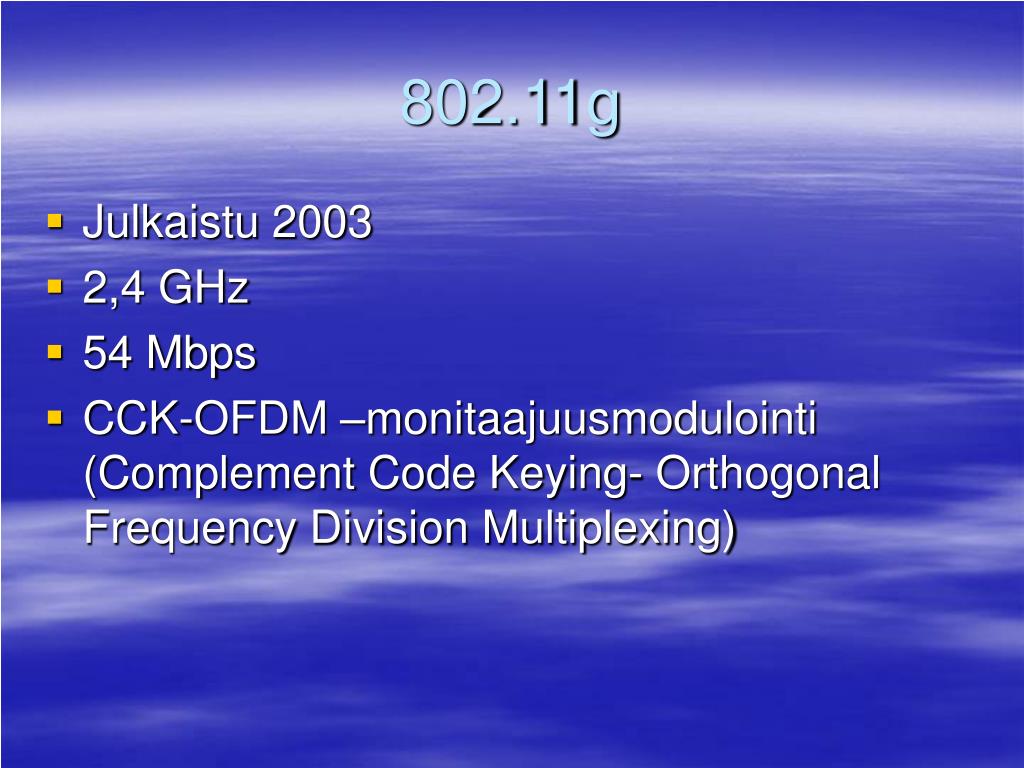

802.11g

  • Julkaistu 2003

  • 2,4 GHz

  • 54 Mbps

  • CCK-OFDM –monitaajuusmodulointi (Complement Code Keying- Orthogonal Frequency Division Multiplexing)


Wlan verkon laitteita

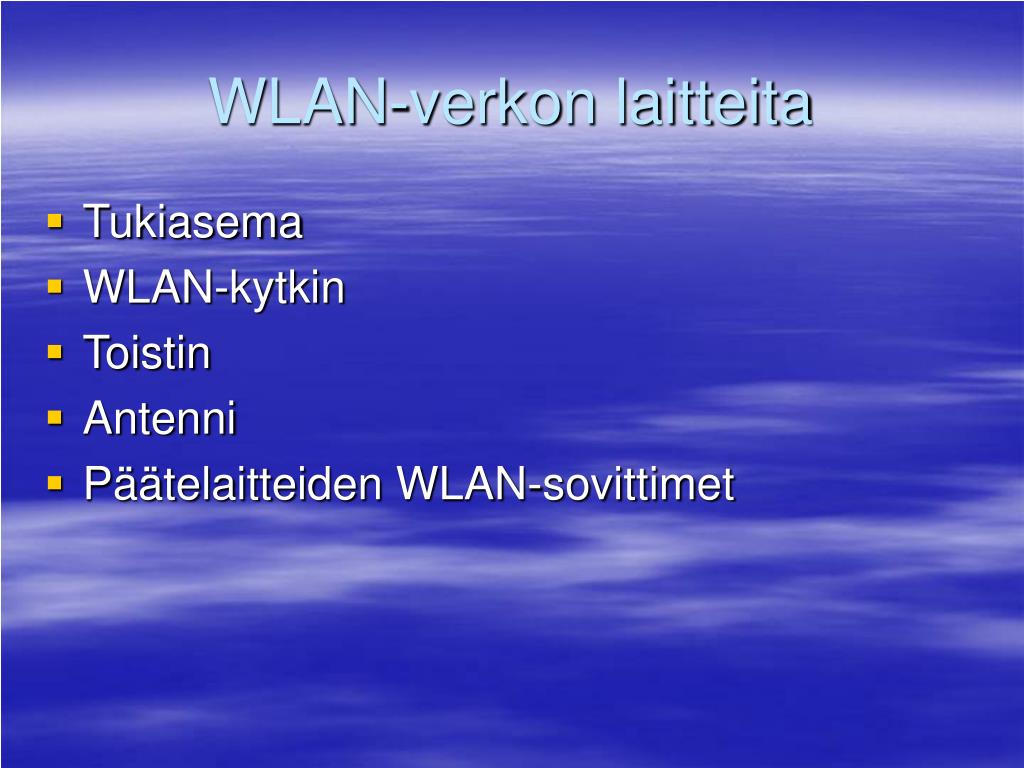

WLAN-verkon laitteita

  • Tukiasema

  • WLAN-kytkin

  • Toistin

  • Antenni

  • Päätelaitteiden WLAN-sovittimet


Tukiasema

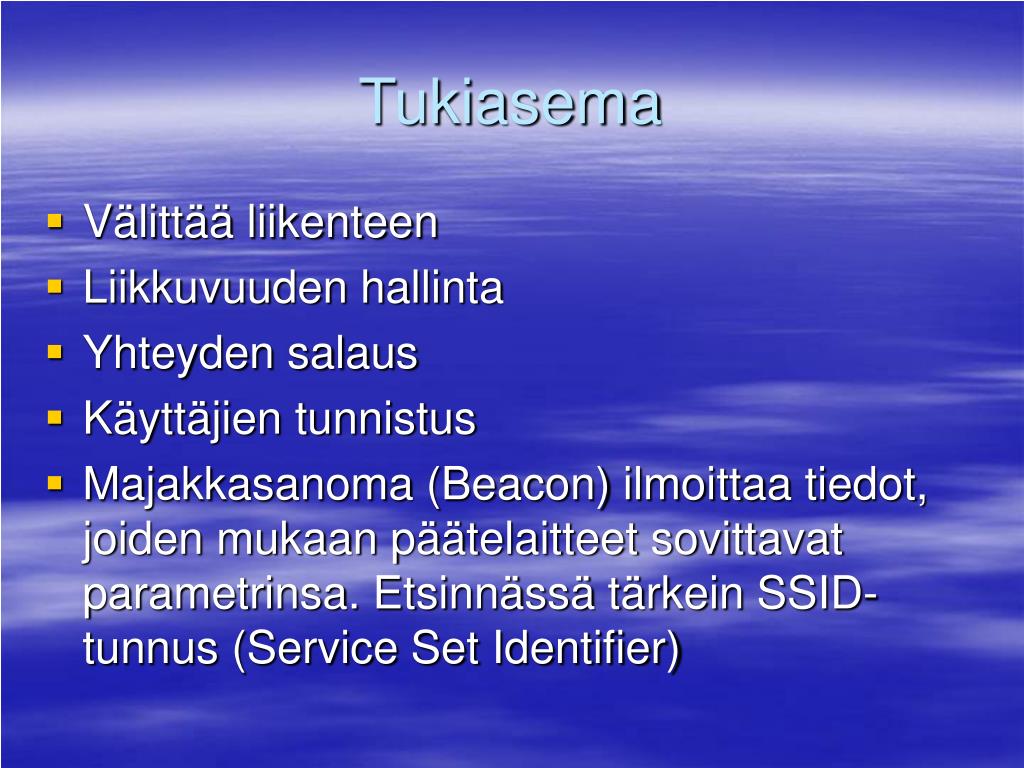

Tukiasema

  • Välittää liikenteen

  • Liikkuvuuden hallinta

  • Yhteyden salaus

  • Käyttäjien tunnistus

  • Majakkasanoma (Beacon) ilmoittaa tiedot, joiden mukaan päätelaitteet sovittavat parametrinsa. Etsinnässä tärkein SSID-tunnus (Service Set Identifier)


Tukiaseman valinta

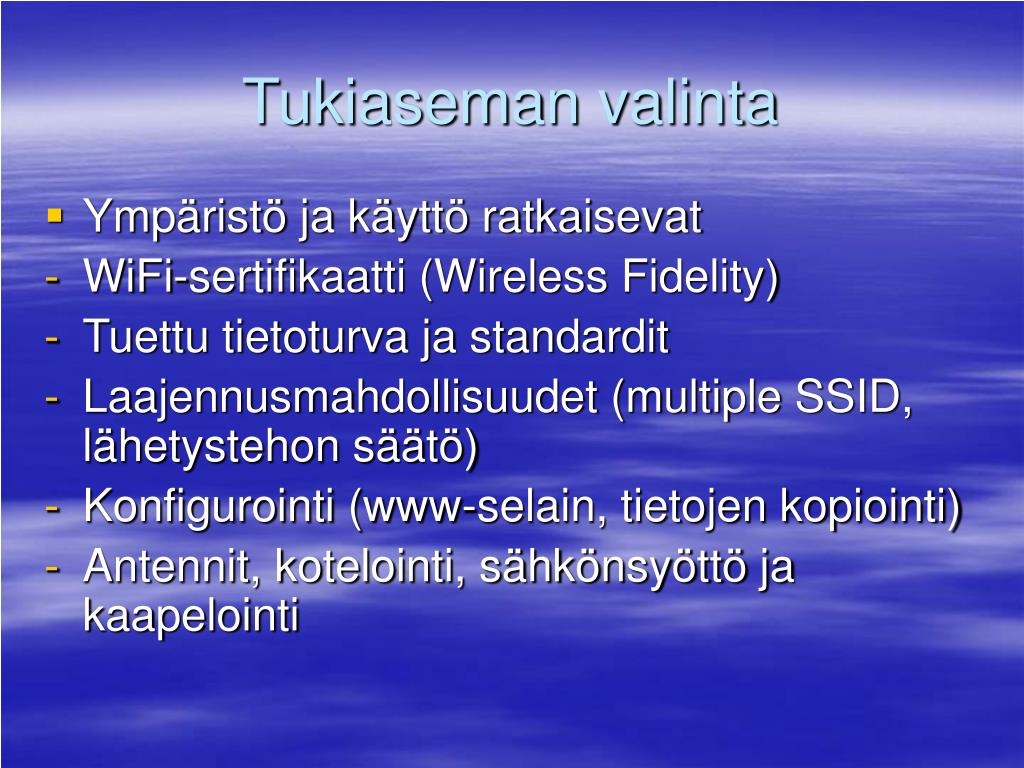

Tukiaseman valinta

  • Ympäristö ja käyttö ratkaisevat

  • WiFi-sertifikaatti (Wireless Fidelity)

  • Tuettu tietoturva ja standardit

  • Laajennusmahdollisuudet (multiple SSID, lähetystehon säätö)

  • Konfigurointi (www-selain, tietojen kopiointi)

  • Antennit, kotelointi, sähkönsyöttö ja kaapelointi


Wlan verkkosovittimet
WLAN-verkkosovittimet

  • Liitäntä, radio-osa, antenni ja merkkivalot

  • Ajuri- ja määrittelyohjelma

  • PCI (Peripheral Component Interconnect), ISA (Industry Standard Architecture), USB (Universal Serial Bus), FireWire ja PC Card

  • Sopii yhteen rakennetun verkon kanssa (verkon radiostandardit, autentikointi- ja salausratkaisut)


Wlan tukiaseman asennus1
WLAN-tukiaseman asennus

  • 1-32 –merkkinen SSID-tunnus

  • Käytetty kanava taajuutena tai kanavanumerona

  • Tunnistusmenetelmä ja mahdolliset WEP-avaimet

  • Laitteen nimi, IP-osoite, aliverkkopeite, oletusreitittimen osoite sekä muut mahdolliset reititystiedot

  • Käyttäjätunnukset ja salasanat


Wlan tukiaseman asennus2

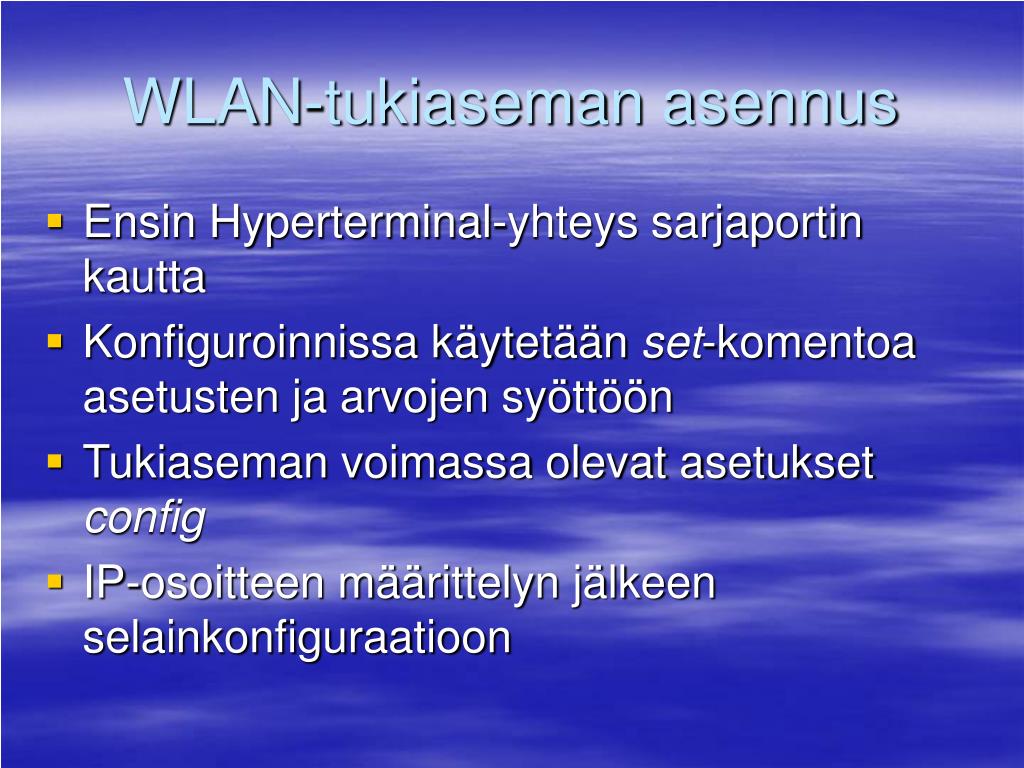

WLAN-tukiaseman asennus

  • Ensin Hyperterminal-yhteys sarjaportin kautta

  • Konfiguroinnissa käytetään set-komentoa asetusten ja arvojen syöttöön

  • Tukiaseman voimassa olevat asetukset config

  • IP-osoitteen määrittelyn jälkeen selainkonfiguraatioon


Verkkoliit nn t
Verkkoliitännät

  • Kernel käsittelee verkkolaitteita symbolisilla nimillä ja ryhmittelee WLAN-laitteet Ethernet-verkoliitännöiksi  ethx

  • ifconfig –a | more

  • Tiedostoon /etc/network/interfaces lisättiin rivi

    iface eth1 inet dhcp

  • ifdown ja ifup


Pcmcia
PCMCIA

  • /etc/pcmcia/wireless.opts

    Case ”$ADDRESS” in

    *,*,*,*)

    ESSID=”LAHIVERKOT”

    MODE=”Auto”

    ; ;

    esac

    /etc/init.d/pcmcia stop

    /etc/init.d/pcmcia start

    /etc/init.d/pcmcia restart


Wireless tools
Wireless-Tools

  • Wireless-Toolsien avulla parametrejä pitäisi pystyä muuttamaan ”lennossa” ilman kortin uudelleen käynnistämistä tai tiedostoon kirjoittamista

  • apt-get install wireless-tools

    iwconfig eth1 freq 2.442G

    iwconfig eth1 channel 7

    iwconfig eth1 essid LAHIVERKOT
