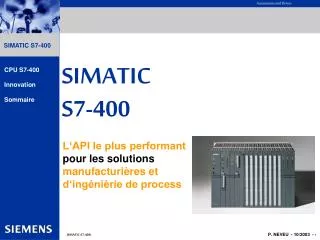

  1. CPU S7-400 Innovation Sommaire SIMATICS7-400 L‘API le plus performant pour les solutionsmanufacturières et d‘ingénièrie de process SIMATIC S7-400

  2. Totally Integrated Automation • S7-400 - Le contrôleur le plus puissant du Totally Integrated Automation TIA CPU S7-400 Innovation Sommaire • S7-400H - La version haute-disponibilité Haute-disponibilité • S7-400F/FH - La version de sécurité pour laprotection du personnel, des machines et de l‘environnement (aussi possible avec la haute-disponibilité) Sécurité SIMATIC S7-400

  3. SIMATIC S7-400 • Pour l‘automation des procédés • Changement de configuration matérielle en mode RUN (CiR) • Pour l‘industrie manufacturière • Mode Isochrone • Prise en compte des événements ultra rapides • Innovation Hardware (en 2004) • Augmentation des performances avec un facteur minimum de 2 CPU S7-400 Innovation Sommaire L‘API le plus performant pour les solutionsmanufacturières et d‘ingénièrie de process SIMATIC S7-400

  4. Une gamme de puissances différentes actuelle nouvelle CPU S7-400 Innovation Sommaire Type Mémoire Opération sur mots Interfaces de communicationEntrées/Sorties TOR Entrées/Sorties ANA Tempos/Compteurs CPU 412-1 412-2 96KB 144KB 200ns MPI/DPPROFIBUS-DP CPU 412-1 412-2 144KB 256KB 100ns MPI/DPPROFIBUS-DP 32768/32768 2048/2048 256 / 256 2048 / 2048 SIMATIC S7-400

  5. Une gamme de puissances différentes actuelle nouvelle CPU S7-400 Innovation Sommaire Type Mémoire Opération sur mots Interfacesde communication Entrées/Sorties TOR Entrées/Sorties ANA Tempos/Compteurs CPU 414-2 414-3 256KB 768KB 100ns MPI/DPPROFIBUS-DP CPU 414-2 414-3 512KB 1,4MB 60ns MPI/DPPROFIBUS-DP 32768/32768 2048/2048 256 / 256 2048 / 2048 SIMATIC S7-400

  6. Une gamme de puissances différentes actuelle nouvelle CPU S7-400 Innovation Sommaire Type Mémoire Opération sur mots Interfaces de communication Entrées/Sorties TOR Entrées/Sorties ANA Tempos/Compteurs CPU 416-2 416-3 1,5MB 3,2MB 80ns MPI/DPPROFIBUS-DP CPU 416-2 416-3 2,8MB 5,6MB 40ns MPI/DPPROFIBUS-DP 32768/32768 2048/2048 512 / 512 2048 / 2048 SIMATIC S7-400

  7. Une gamme de puissances différentes actuelle nouvelle CPU S7-400 Innovation Sommaire Type Mémoire Opération sur mots Interfaces de communication Entrées/Sorties TOR Entrées/Sorties ANA Tempos/Compteurs CPU 417-4 4,0MB 100 ns MPI/DPPROFIBUS-DP CPU 417-4 20MB 30ns MPI/DPPROFIBUS-DP 32768/32768 2048/2048 512 / 512 2048 / 2048 SIMATIC S7-400

  8. Temps d‘instructions, par ex. S7-417 CPU S7-400 Innovation Sommaire expected factor actuel en µs NEW micro sec. Général Addition d’entiers Multiplication d’entiers Division d’entiers Addition virgule flottante Multiplication virgule flottante Division virgule flottante extraction racine, fonction trigonométriques, logarithmes SIMATIC S7-400

  9. Temps d‘instructions, par ex. S7-417 CPU S7-400 Innovation Sommaire Facteur de performance actuel en µs. Nouvelle en µs. Général Addition d’entiers Multiplication d’entiers Division d’entiers Addition d’entiers Multiplication virgule flottante Division virgule flottante extraction racine, fonction trigonométriques, logarithmes SIMATIC S7-400

  10. En résumé CPU S7-400 Innovation Sommaire • Performances améliorées • Augmentation taille mémoire • Compatibilité pièces de rechange • Performances meilleures en mode Isochrone 417 416 Performance 414 412 Memoire SIMATIC S7-400

  11. SIMATICS7-400 Merci pour votre attention Totally Integrated Automationavec SIMATIC S7-400
