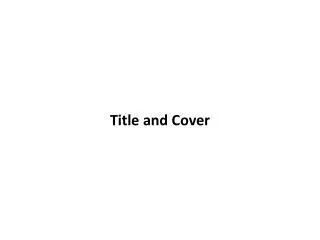

Title and Cover

1. Title and Cover

2. 1988 眾程機械股份有限公司成立 專業生產高精密平面磨床 1995 獲得英國AMTRI CE-MARK安全認證 1997 通過 ISO國際品質認證 1999於中國南京成立南京贊程子公司 2002 於台中后里新廠落改制為眾程科技 公司背景,沿革 2007友嘉集團旗下事業部眾程科技

3. 各項專利 - 平面磨床換向機構專利 - 平面磨床工作台皮帶驅動機構專利 美國國家專利 - 安全手輪構造專利 • 平面磨床橫向直線運動機構專利 • 條狀齒型皮帶直線運動機構專利 • 工具機雙馬達定位進給機構專利 德國國家專利 多項國家磨床專利 • 平面磨床工作臺枝條狀皮帶驅動機構專利 • 粗微調節流閥機構專利 • 平面磨床行程新型換向專利 • 等限速度專利 - 規矩共構專利 多項國家專利-1 • 多頭成型複合磨床專利 • 單用吸塵專利/兩用水機專利 • NC,CNC成型複合模組專利 • 工作臺之單鋼索多條傳動專利 • 馬達導風風扇散熱結構專利 • 同步式加工機專利 • 磨床用吸塵水機之吸塵風車構造專利 • 磨床用吸塵水機之構造改良專利 多項國家專利-2

5. 產品與特色 ERG-500 ERG-600 ERG-800 ERG-1000 ERG Series 液靜壓臥軸迴轉台高精密磨床

7. 產品特色 機械結構變形分析/規矩共構解析 圓形工作臺底座 主軸座位移分析 底座位移分析 動柱位移分析 方向變形Y圓盤導軌 (旋轉盤分析結果) 座位分析結果 (Z方向變形) 旋轉盤分析結果 (轉盤Y方向變形) 共構式 架構底座 矩形工作臺底座

8. 動柱式(平面)(旋轉)磨床機器軸向運動方式 (共用零件) (共用零件) Z Z Y Y (平面直線運動) X B (平面旋轉運動) ※機台群組之概念> 共用式結構設計/共構式架構技術

9. 壹、計畫創新性說明 台灣永遠只能賺鳳毛麟角!? iphone手機獲利 500億美元，台灣代工只賺0.5％ 全球遊戲年產值 691億美元，台灣代理只賺自己人錢 工具機產業升級 韓國戲劇外銷年愈 45億美元，台灣卻購買遠多於製作 欠缺高精密加工技術 附加價值不高 成本無法降低 進口國外關鍵零組件 受制於外國供應商 國產欠缺高階控制器 台灣還在拆機器 抄襲別人嗎？ 1

10. 動柱式(平面)(旋轉)磨床機器組合固定方式 平面磨床組合 平面磨床外觀 平面磨床底座 旋盤磨床底座 (獨立零件) 動柱底座 (共用零件) 用螺絲及牙孔做為組合固定 旋盤磨床外觀 旋盤磨床組合 ※機台群組之概念> 共用式結構設計/共構式架構技術

11. 壹、計畫創新性說明 等限速度進給技術 旋轉盤 砂輪座 （1）表面粗糙度可達Ra=0.03µm： 旋轉盤可依據位移距離做等限速度運動，自動修正磨削加工速度可達內外徑均等速縣限，等限速度為36m/min，提高加工精度與穩定度。 速 度 旋轉盤轉速 加工物位移速度 砂輪座位移 砂輪座與旋轉盤中心距離 （2）降低成本與節能減碳： 減低砂輪因不適當的加工速度，所造成的過度磨耗與耗能。 5

12. 壹、計畫創新性說明 液靜壓旋轉盤 （1）提高磨削精確度： 透過液靜壓技術，降低旋轉盤旋轉時之偏擺與微進給運動時所造成之加工誤差。 （2）提高工作台載重並延長機器壽命： 以油體為接觸介質，利用油體不可壓縮的特性，使機構間彼此不接觸，降低對結構產生的磨耗。 液靜壓旋轉工作台示意圖 連軸器 （3）抵銷側向拉力之傳動裝置： 本計畫應用之技術，由國內自行研發設計，可避免軸心偏離產生之偏擺現象。 承架組 2

13. 壹、計畫創新性說明 機器底座 高剛性規矩共構架構 （1）可降低研發與製造時程： 在主體架構相同的情況下，能彈性結合圓形旋轉盤或矩形工作台，依照客製化訂單隨時變換機型，提共客戶最優質的服務。 平面工作台 圓形旋轉盤 結合示意線 （2）控制加工背隙至2µm以內： 二軸精密加工動柱技術開發，能有效減少摩擦力與慣性動力之影響，使機台具有極高的穩定度。 （3）承受更大的磨削量與加工力度： 高剛性的棋盤式結構設計，使得本機器在磨削過程中，機台底座能夠將重量平均分攤開來。 棋盤式結構設計草圖 3

14. 壹、計畫創新性說明 液靜壓油冷式主軸 （1）提高加工精度與高穩定度： 可以有效的減低軸心間隙所造成的偏擺情形，提昇整提砂輪磨削性能。 （2）提高負載量並延長主軸壽命： 油體吸收運轉時產生之振動，主軸內之零件不會磨損，長時間運轉下不會產生精度之損失，也不會影響磨削精準度。 液靜壓主軸設計草圖 （3）控制主軸溫差在25±1°C以內： 油冷式液靜壓系統構造，配合高壓冷卻機，能夠在高運轉速度時，能保持高度動態平衡，確保主軸運轉的穩定度與精準度。 入油孔 洩油孔 4 油冷式外部結構草圖

15. 動柱式(平面)(旋轉)磨床機器組合固定方式-3 平面磨床組合 平面磨床外觀 平面磨床底座 旋盤磨床底座 (獨立零件) 動柱底座 (共用零件) 用螺絲及牙孔做為組合固定 旋盤磨床外觀 旋盤磨床組合 ※機台群組之概念> 共用式結構設計/共構式架構技術

16. 壹、計畫創新性說明 圖形對話式控制器 （1）圖形對話式操控與監控介面： 符合直覺式操作原理，易於學習應用，極有效降低設定錯誤之情事，可由主控台同步檢視加工狀況，透過即時回饋系統，迅速應對發生之問題。 狀況回報 圖形對話介面設計草案 系統主控台 6

17. 直覺式操作系統設計 人機警示介面開發 E1.系統設計開發 主控台系統開發 連線監控測試應用 圖形對話式系統開發 砂輪磨耗補償模組應用 E2.自動補償系統 主軸溫差補償模組應用 電腦程式相容性研究 E3.數據校正與即時修改 數據資料校正模組 免停機修改系統開發 E4.製作與驗證

18. 壹、計畫創新性說明 （2）系統校正與即時修改系統： 加工數據資料由電腦轉入控制器，透過數據校正可達到最佳化加工，提高編程效率。在加工過程中，無須中途停機即可修改數據，節省停機重起之時間與耗能。 錯誤節點 傳統加工斷點 （3）自動補償精度可達100nm： 針對加工過程中，主軸溫差變化與砂輪磨耗，均可透過系統自動計算補償，藉以提高加工精密度。 系統最佳化校正 7

19. 創新重點 1、採用液靜壓旋轉盤，透過以油體為介質減少對結構產生的磨耗，降低傳統旋轉盤因滾珠式旋轉軸作所造成之加工誤差，藉以提高加工精度與穩定度並擁有更高的承載量與壽命。 2、高剛性規矩共構機械架構之開發，具備更強的剛性與抗振力，可達到Y軸2µm、 。 3、開發結合油冷與液靜壓技術之主軸，能控制主軸溫差於±1°C內，使加工精度最高可達XB軸2µm（圓台磨床機構） 4、創新等限速度進給技術，旋轉盤能根據當下加工位移自動進行速度變換，有效提高加工精度，並且減低砂輪因不適當加工速度所造成的過度磨耗，並節省機器之能源消耗。 5、開發圖形對話式控制器，符合直覺式操作，具備主軸、砂輪補償系統及數據校正系統，作業中無須停機可即時修正數據，並可由主控端PC同步監控多部機台，即時掌控機台狀況。 執行優勢 1、長期以來，舊有客源一直相當的穩定，彼此也有良好的合作默契。於全球化的現在，我司亦努力開發各國的新客戶，並致力於研發先進及特殊機型，對於更新設備以及提高產品品質一直努力不懈。 2、長期以來設計並生產工具機，十分重視研發人才的培育，員工流動性低，在工作中同時累積個人技術面上的專業知識，再轉化為公司不斷進步的能量。 3、公司之生產流程在多年以前，便已先進同業採用模組化設計，使用電腦設計及分析軟體進行零件開發，自行開發與生產關鍵零件，不同部門之員工經長期專業訓練，遵照標準作業流程（SOP），品質管理亦取得CE、ISO認證。

20. 產品特色 友善的軟體與功能主頁面

21. 頁面說明 研華寶元控制器軟體與功能主頁面 主頁面 磨床主頁面 1 平面研磨 2圓弧研磨 3階梯研磨

22. 頁面說明 每個參數一張圖片,對話功能清楚,友善

23. 頁面說明 表面切削功能優越 V：表面速度，由 指定，單位：m/min 或 feet/min D：刀尖到工作旋轉中心距離（Z 軸絕對座標） N：主軸轉速，單位：r

24. 頁面說明 自動修砂功能

25. Thank You 台灣省台中市后里區三豐路500號 (台灣總公司) NO. 500, SAN FENG RD., HOULI DISTRICT, TAICHUNG CITY, TAIWAN 42156 ￭ TEL:+886-4-25576060 (代表號) ￭ e-mail: equiptop@hibox.hinet.net ￭ FAX:+886-4-25569677. 25575866￭ http: www.equiptop.com.tw
